Evolux Data Center Fibre Cabling Solution
Bati yon BOM fib pasif RFQ-pare ak kof MPO/MTP ak erupsyon, kòd patch LC, opsyon OM3/OM4 multimode oswa OS2 mòd sèl-, adaptè konpatib ak etikèt espesifik pwojè-.
Etabli 2013
Piblikasyon pwofil konpayi an
10+ ane
Eksperyans endistri fib optik deklare sou sit
Echantiyon yo an gwo
Egzanp, ti -pakèt ak sipò lòd volim
Dokiman IL/RL
Pwojè Konplete
Gwo -Kablaj fib dansite pou chanm sèvè, rezo antrepriz ak enfrastrikti nwaj
Evolux bay koneksyon pasif pou pwojè kablaj fib sant done, ki gen ladan kòd patch LC, asanble kab MPO/MTP, câbles multimode OM3 ak OM4, câbles mòd sèl -OS2, adaptè fib ak pigtails. Ranje a kouvri ekipman plak, lyen kabinè, kòf zo rèl do, tranzisyon levasyon ak mouvman kab estriktire, ajoute ak chanjman. Operatè sant done yo, entegratè rezo yo, kontraktè câblage ak distribitè yo ka achte pwodwi estanda, mande echantiyon oswa prepare yon BOM pwojè pou ti-pakèt ak pwodiksyon an gwo. Kòm yon manifakti sant done fib kabl ak founisè OEM fibre optique kab asanble, Evolux ka revize konbinezon konektè, mòd fib, polish, longè, jakèt, koulè, etikèt ak anbalaj. Achtè ki planifye yon solisyon câblage MPO/MTP ki gen gwo -dansite ta dwe soumèt koòdone transceiver la, kantite fib, sèks ak polarite ak RFQ la.
Done Sant Fibre Câblage pwodwi ak spesifikasyon verifye
Kat pwodwi ki anba yo itilize non, opsyon ak valè nimerik ki pibliye sou paj pwodwi Evolux yo. Sityasyon final yo ta dwe idantifye klas pèt yo chwazi a, kat konektè ak konstriksyon kab paske se pa tout opsyon ki aplike nan chak asanble.

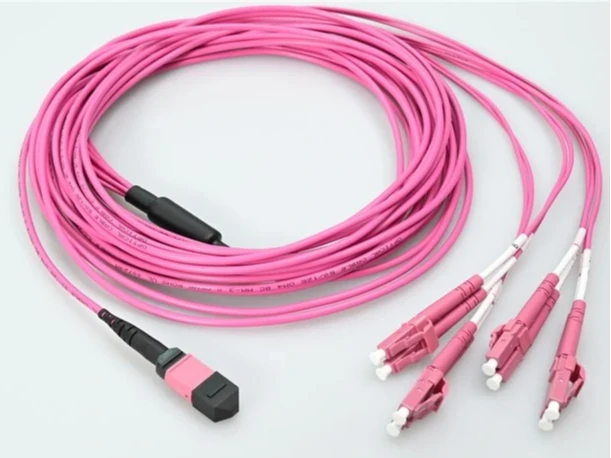

MTP Fi a 4 × LC UPC Duplex, 8-Fibre OM4
- OM{0}}/125 µm; 850/1300 nm
- MTP IL 0.35 dB max; LC IL Mwens pase oswa egal a 0.2 dB
- 3.0 mm OFNP kab; 150 m nan 40/100G ak 850 nm

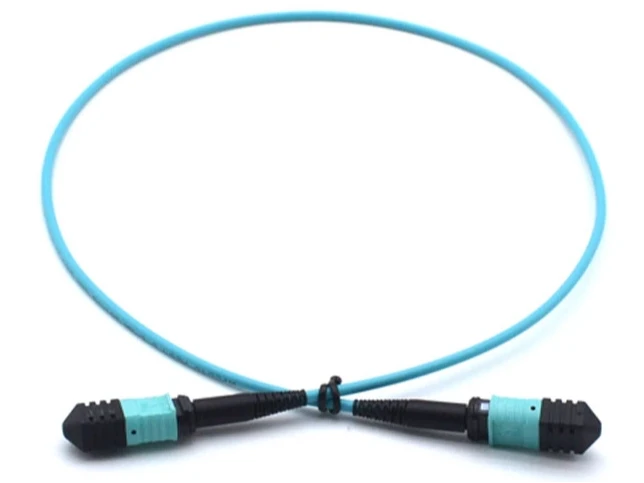

MPO/MPO-OM3-12F-3.0MM-LSZH-1M
- 12-fib OM3 asanble
- 3.0 mm LSZH kab; pibliye 1 m konfigirasyon
- MM ki ba-pèt IL: tipik<0.30 dB; max <0.5 dB

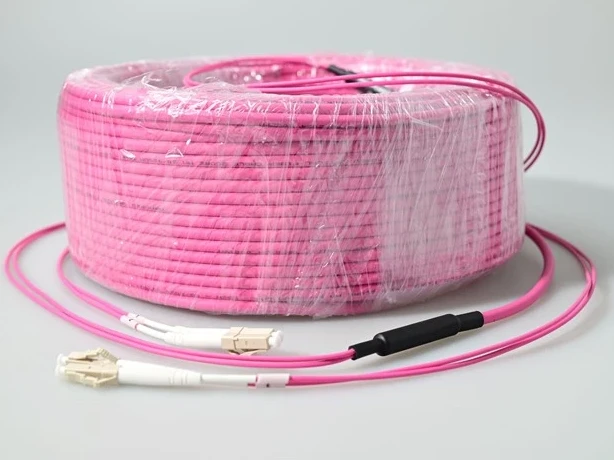

LC pou LC OM4 Multimode Duplex Patch kòd
- 1.25 mm ti -form-faktè ferrule
- IEC 61754-20 koòdone konektè
- Rize, plenn ak opsyon kab Customized deklare
LC UPC OM3 Uniboot Multimode Patch Kab
- OM3 lazè -optimize 50/125 µm fib
- 10G rive jiska 300 m nan 850 nm
- OFNR ak OFNP; longè estanda 0.5 m a 30 m
Pèsonalize LC/UPC Single-Mode Patch Cable
- 9/125 µm opsyon sèl-mòd
- IL Mwens pase oswa egal a 0.30 dB IEC Klas C; Mwens pase oswa egal a 0.15 dB IEC Klas B
- 0.9 / 2.0 / 3.0 mm; PVC, LSZH oswa OFNP
MTP/MPO adaptè ak manch aliyman
- Pèt ensèsyon 0.2 dB max
- Minimòm 1,000 sik kwazman
- Flange/san bride; senp/duplex; RoHS te deklare

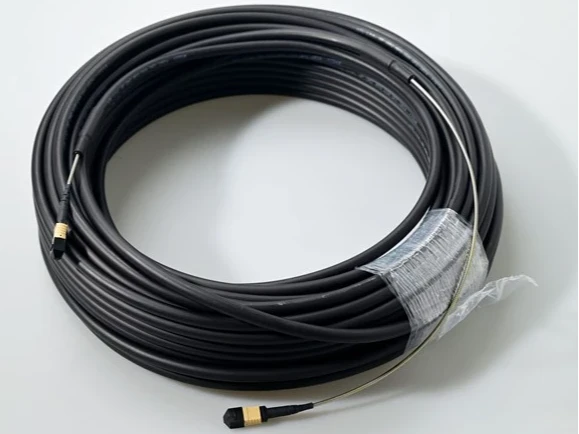

MPO/MTP blende Fibre Optique Patch kòd
- OS2, OM3 oswa OM4; 8, 12, 24, 48, 72 oswa 144 fib
- Espiral nerjaveèi -tep blende
- IEC 61754-7 ak TIA 604-5
LC/LC Duplex Multimode Adaptè
- LC tip adaptè; duplex kò
- UPC Polonè koòdone
- Multimode; pa gen okenn -konfigirasyon bride

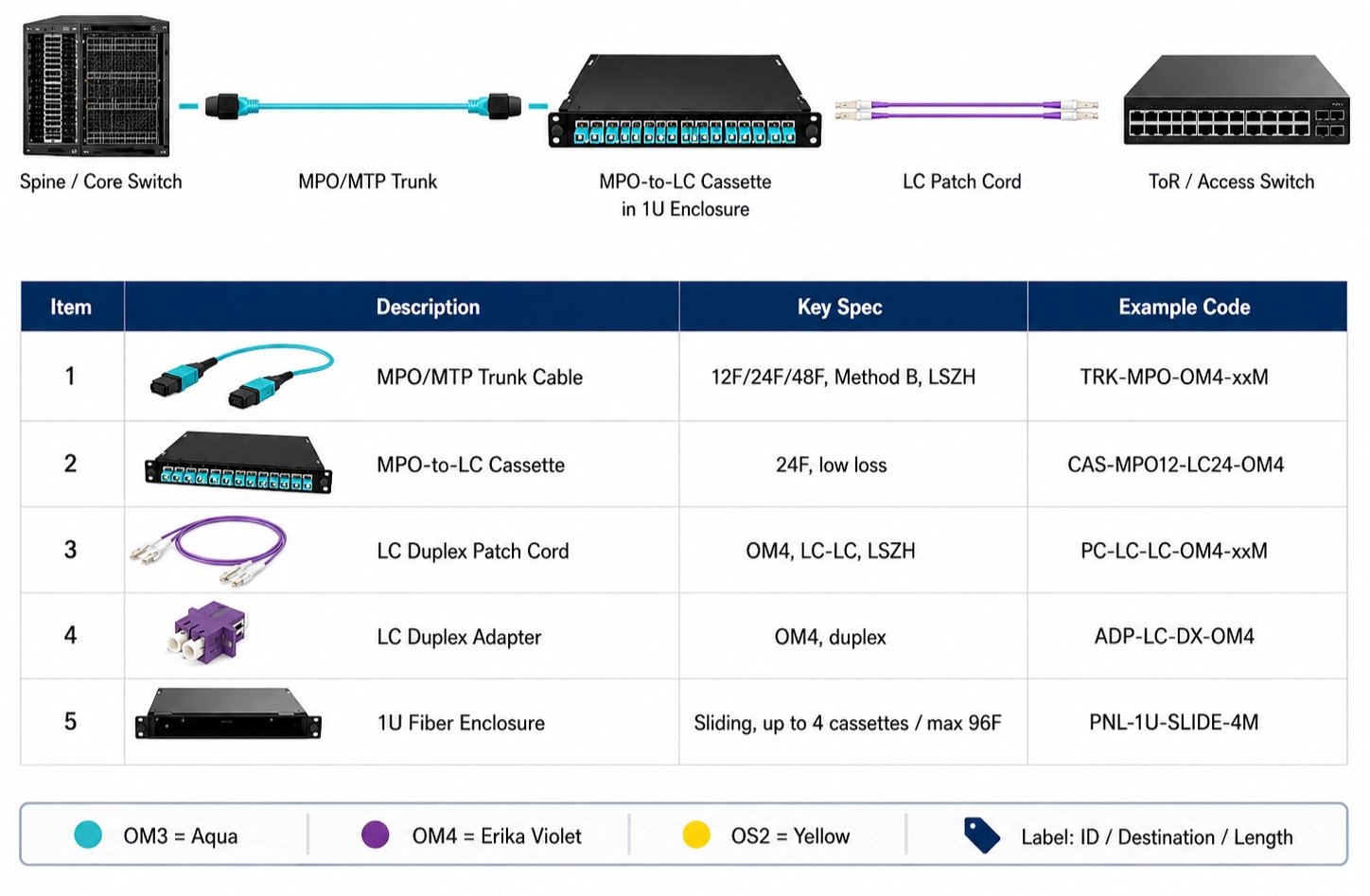

Gwo -Dansite Data Center Fibre Cabling Architecture pa Link Wòl
Yon plan câblage estriktire itil kòmanse ak pwen koneksyon, pa yon lis kab jenerik. Map koòdone ekipman an ak metòd patch nan chak etap, Lè sa a, bay sèks konektè, polarite, klas fib ak jakèt nan kanal la konplè.
Sèvè oswa Depo
Konfime LC duplex oswa dirèk koòdone transceiver MPO/MTP ak klas fib ki nesesè yo.
01
ToR / EoR Chanjman
Sèvi ak patch LC pou pò mezon ekpoze oswa yon evasyon MPO/MTP pou konvèsyon paralèl-a-duplex.
02
Etajè Patch Field
Koresponn ak adaptè LC duplex oswa MPO/MTP ak panèl oswa kasèt anprint achtè a-espesifye.
03
Ranje / kòf zo rèl do
Asanble MPO/MTP pre-termine konsolide fib yo epi redwi travay revokasyon jaden yo.
04
MDA / Cross-Konekte
Konsève dosye etikèt, polarite ak pèt-bidjè atravè chemen câbles estriktire a.
05
| Kondisyon pwojè a | Direksyon kablaj rekòmande | Achtè a dwe konfime | Dimansyon Evolux ki enpòtan |
|---|---|---|---|
| Duplex ekipman patching | LC-pou-LC duplex oswa uniboot kab | Fib klas, polish, longè, jakèt, etikèt pò | OM3/OM4 multimode ak 9/125 µm sèl mòd -asanble LC |
| Paralèl zo rèl do | MPO/MTP kòf | 8/12/24-fib konsepsyon, sèks, polarite, oryantasyon kle, klas pèt | MPO/MTP asanble nan OS2, OM3 ak OM4 konfigirasyon |
| Paralèl-ak-migrasyon duplex | MTP/MPO-pou-LC breakout | Kat transceiver, lòd pè LC, sèks ak pèt total chanèl | 8-fib OM4 MTP fi a kat LC UPC duplex asanble |
| Gwo-trafik oswa chemen ekspoze | Asanble milti-fib blende | Konte fib, jeyometri kab, kontrent wout ak kontwòl koube | Opsyon espiral Nerjaveèi -sye blende MPO/MTP |
| Panèl oswa kasèt kouple | LC oswa MPO/MTP adaptè | Anprint, bride, oryantasyon kle, mòd ak konpatibilite Polonè | LC duplex ak MTP/MPO bride oswa adaptè bride |
MPO/MTP Data Center Fibre Câblage pou kof Kontra enfòmèl ant ak Lyen Breakout
Ranje pibliye Evolux a sipòte de wòl pratik MPO/MTP nan yon sistèm estriktire:milti-fib trunking ant pwen distribisyon yoak asanble levasyon ki prezante konektè duplex nan ekipman yo.
8 fib → 4 pè duplex LC
Se pèfòmans levasyon espesifye nan tou de kalite konektè
Asanble 8-fib OM4 la itilize yon konektè fi MTP ak kat pwent duplex LC UPC. Limit pibliye li yo separe koòdone MTP a nan 0.35 dB maksimòm pèt ensèsyon soti nan koòdone LC a nan mwens pase oswa egal a 0.2 dB, kidonk yon achtè ka mete chak koneksyon nan bidjè pèt chanèl la olye pou yo repoze sou yon sèl endefini "pèt" reklamasyon.
8-144 fib pibliye
Konstriksyon estanda ak blende yo adrese diferan chemen
Estanda MPO/MPO-OM3-12F-3.0MM-LSZH-1M pwodwi a adapte pou kontra enfòmèl ant trunking andedan kay la, pandan y ap seri a blende MPO/MTP ajoute espiral tep asye pur.Blende yo ta dwe chwazi pou ekspoze mekanik; li pa ranplase nesesite pou konfime kontwòl pliye, pèt konektè, polarite oswa konpatibilite panèl.
LC Data Center Fibre Cabling pou switch dans ak patch sèvè
Asanble LC anfòm pò ekipman ak jaden patch kote chak lyen itilize yon pè transmèt/resevwa duplex. 1.25 mm LC ferrule abay yon koòdone ki pi piti pase SC, pandan y ap konstriksyon uniboot diminye kantite kò kab dirije atravè yon etajè dans.
OM3: 10G jiska 300 m nan 850 nm
Sèvi ak OM3 kote transceiver la ak rive sipòte li
Kab LC UPC OM3 uniboot ki te pibliye a sèvi ak fib lazè -optimize 50/125 µm epi yo ofri nan vèsyon OFNR ak OFNP. Evolux bay lis longè estanda ki soti nan 0.5 m rive 30 m epi li aksepte longè koutim, sa ki pèmèt BOM kontwole depase sèvis -bouk la olye pou yo itilize yon longè pou chak pozisyon etajè.
OM4 oswa 9/125 µm mòd sèl-
Chwazi fib klas nan optik yo, pa koulè pou kont li
Dosye LC a gen ladann yonOM4 multimode duplex pwodwiak asanble mòd sèl 9/125 µm personalizable ak opsyon kab PVC, LSZH oswa OFNP. Koulè jakèt ka sipòte idantifikasyon, men spesifikasyon achte a ta dwe endike mòd fib, polish, evalyasyon jakèt ak mezire kondisyon IL/RL klèman.
Pèt-Bidjè, Polarite ak Kontwòl Entèfas pou Data Center Fibre Cableing
Ki sa ki fè yon asanble pre-termine deplwaye se akò ki genyen ant chak atribi lyen. Chèk sa yo ta dwe rezoud sou desen apwouve oswa BOM anvan pwodiksyon an.
Bidjè pèt optik
Ajoute pèt konektè ak adaptè ki endike yo nan chak pè koup, plis atenuasyon fib ak maj jeni. Mande fòma rapò IL/RL ak quote la.
MPO/MTP polarite
Defini kat fib fen-a-fen ak oryantasyon kle. "MPO/MTP konpatib" pou kont li pa idantifye si kanal la prezève transmèt ak resevwa chemen.
Konektè sèks
Map kole ak dekole entèfas nan transceivers, kòf, adaptè ak kasèt. De konektè zepeng pa ka kwaze kòrèkteman.
Fib klas ak optik
Koresponn ak OM3, OM4 oswa OS2 ak longèdonn, pousantaj done ak rive sou fichye done transceiver la. Pa ranplase yon klas fib san w pa tcheke chanèl la ankò.
Jacket ak chemen
Eta LSZH, OFNR, OFNP oswa lòt konstriksyon obligatwa, ansanm ak dyamèt kab, anviwònman routage ak bezwen pwoteksyon mekanik.
Plan idantifikasyon
Bay konvansyon nonmen pò a, etikèt pa fen, jakèt oswa koulè bòt, orè longè ak gwoup anbalaj ki nesesè pou sekans enstalasyon yo.
Voye yon BOM Cabling Fib Pasif konplè pou Revizyon
Yon manadjè apwovizyone oswa enjenyè pwodwi ta dwe bay ase enfòmasyon pou idantifye chak koòdone kwazman ak chak varyant komèsyal yo. Sa diminye bouk klarifikasyon epi fè tès echantiyon yo gen sans.
Aplikasyon ak topoloji:wòl sèvè, depo, ToR/EoR, backbone, MDA oswa kwa-konekte.
Entèfas:kalite konektè, polish, konte fib MPO / MTP, sèks, oryantasyon kle ak polarite.
Medya optik:OM3, OM4 oswa OS2, longèdonn, pousantaj done, rive ak klas pèt obligatwa.
Konstriksyon mekanik:longè kab, dyamèt, longè levasyon, evalyasyon jakèt, zam ak kondisyon rale.
Detay komèsyal:kantite pa konfigirasyon, kantite echantiyon, etikèt, logo, anbalaj ak dokiman obligatwa yo.
Custom Data Center Fibre Kabing Konfigirasyon ak Revizyon desen
Evolux deklare ke konbinezon konektè, longè kab, mòd fib, kalite poli, estrikti kab, koulè jakèt ak bòt, etikèt ak anbalaj yo ka revize pou pwovizyon ki baze sou pwojè-.
Espesifikasyon ak sipò desen
Pataje yon desen, echantiyon pwodwi, spesifikasyon ki egziste deja oswa topoloji. Revizyon an ta dwe fèmen kat konektè a, dimansyon levasyon, tolerans longè, jakèt, pozisyon etikèt ak inite anbalaj anvan yo pwodui yon echantiyon.
- BOM ak revizyon topoloji
- Konektè ak fib matche
- Konfigirasyon estanda oswa koutim
Egzanp, ti -pakèt ak ekipman an gwo
Sit la konfime echantiyon evalyasyon, ti -pèsonalizasyon pakèt ak pwodiksyon an gwo. Li pa pibliye yon MOQ fiks oswa sik echantiyon pou tout asanble sant done paske konfigirasyon ak kantite afekte lòd la.
- Echantiyon konpatibilite
- Evalyasyon pèfòmans
- Apwouve echantiyon kòm referans pwodiksyon
Etikèt prive ak idantite enstalasyon
Pèsonalizasyon ki disponib gen ladan koulè jakèt ak bòt, makè kab, etikèt pwodwi, logo, anbalaj net ak anbalaj espesifik kliyan-. Defini tèks, fòma kòd bar ak fen -A/fen-B konvansyon nan travay atistik apwouve a.
- Koutim kab ak etikèt pwodwi
- Logo ak revizyon anbalaj
- Koulè kodaj pa pwojè
Estanda ak Dosye Kalite pou Akizisyon Asanblaj Fib Kab
Prèv bon jan kalite ki pi itil yo mare ak pwodwi egzak la ak pakèt. Paj pwodwi Evolux pibliye estanda koòdone sa yo, deklarasyon materyèl ak opsyon tès yo; achtè yo ta dwe mande dokiman ki aplikab la kont SKU ki site la.
IEC 61754-7 ak TIA 604-5
Pibliye pou asanble blende MPO/MTP ak ranje adaptè MPO/MTP. Referans sa yo defini koòdone konektè milti-fib la epi sipòte verifikasyon entèraksyon.
Telcordia GR-326 ak JIS
Lis sou paj adaptè MTP/MPO pèt 0.2 dB maksimòm-. Konfime egzak kalifikasyon an oswa dokiman konfòmite pou konfigirasyon adaptè yo te bay lòd la.
OFNP kab jakèt
Pibliye pou asanble 8-fib OM4 MTP-a-LC. Sa a idantifye konstriksyon kab plenn ki endike a; designer pwojè a rete responsab pou akseptasyon kòd lokal yo.
IEC 61754-20
Pibliye pou kòd patch LC OM4 duplex. Li idantifye koòdone konektè LC yo itilize nan koneksyon ekipman SFP, XFP ak SFP +.
Konfòmite materyèl RoHS
Te deklare pou adaptè MTP/MPO a. Pou dosye akizisyon, mande yon deklarasyon aktyèl ki idantifye pwodwi yo site oswa fanmi materyèl.
Rapò ensèsyon-pèt/retounen-pèt
Evolux deklare ke rapò IL/RL yo ka bay. Espesifye longèdonn, limit, metòd tès, baz echantiyon epi si rezilta seri yo nesesè.
Evolux deklare ke li te etabli an 2013 e li gen plis pase 10 ane eksperyans nan endistri fib optik. Pa gen okenn done-sant-espesifik chajman total oswa ka non done sant ki pibliye sou paj revize yo, kidonk paj solisyon sa a pa bay yon konte deplwaman ki pa verifye nan segman sant done yo.
Done Sant Fibre Cabling Solisyon FAQ
Ki enfòmasyon yo ta dwe enkli nan yon RFQ pou kab fib sant done?
Bay wòl lyen, transceiver oswa koòdone ekipman, kalite konektè, mòd fib, konte fib, polarite, sèks konektè, polish, longè kab, evalyasyon jakèt, kantite pa longè, etikèt ak anbalaj. Yon topoloji, BOM, desen, echantiyon oswa spesifikasyon aktyèl ede Evolux tcheke konpatibilite eleman anvan sitasyon.
Ki lè yon sant done ta dwe itilize LC duplex olye de MPO/MTP?
Sèvi ak LC duplex kote ekipman aktif ak jaden patch ekspoze duplex pò LC ak lyen an pote yon pè transmèt/resevwa. Sèvi ak MPO/MTP pou plizyè -fib trunks, paralèl-pò optik oswa gwo-agrégation dansite; yon ekipay MPO/MTP-a-LC oswa tranzisyon kasèt ka konekte de kalite koòdone yo.
Ki jan achtè yo ta dwe chwazi ant OM3, OM4 ak OS2?
Koresponn ak fib la ak spesifikasyon transceiver, longèdonn, rive ak plant enstale. Evolux bay lis OM3 ak OM4 50/125 µm asanble multimode ak opsyon OS{2 9/125 µm sèl-mòd; konfime klas egzak la kont fèy done ekipman an olye ke chwazi pa koulè jakèt pou kont li.
Ki detay MPO/MTP yo dwe konfime anvan pwodiksyon an?
Konfime kantite fib, sèks konektè, oryantasyon kle, metòd polarite, UPC oswa APC poli, klas fib, klas pèt ak kat fen{0}}a-. Atribi sa yo travay kòm yon sèl sistèm, kidonk yon kalite kab kòrèk ak polarite a mal oswa sèks ka toujou anpeche lyen an opere.
Ki MOQ ak echantiyon echantiyon pou kab fib koutim sant done?
Evolux deklare ke li sipòte echantiyon, ti -pèsonalizasyon pakèt ak pwodiksyon an gwo, men sitwèb la pa pibliye yon MOQ nimerik fiks oswa echantiyon echantiyon tan pou solisyon sa a. Yo ta dwe konfime tou de apre konektè, fib, longè, jakèt, etikèt, rapò tès- ak kantite egzijans yo revize.
Èske Evolux ka bay kab etikèt prive-ak dokiman tès yo?
Dimansyon personnalisation pibliye a gen ladan koulè jakèt ak bòt, makè kab, etikèt pwodwi, logo, anbalaj net oswa kliyan-espesifik ak konfigirasyon pwodwi. Fèy done ak ensèsyon-pèt/retounen-tès pèt-sipò rapò yo deklare tou; defini si rapò yo baze sou pakèt-oswa serialize nan spesifikasyon lòd apwouve yo.
Konstwi sant done ou fib kabl BOM alantou entèfas reyèl
Voye topoloji, entèfas transceiver, kat konektè, OM3/OM4 oswa OS2 egzijans, longè, jakèt, kantite ak plan etikèt. Evolux ka revize asanble pasif kab ak adaptè yo kont spesifikasyon soumèt la.
