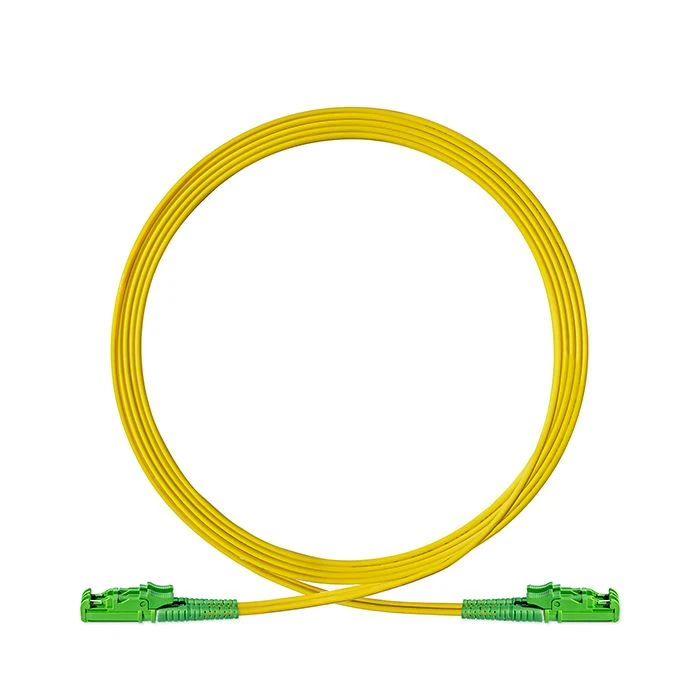

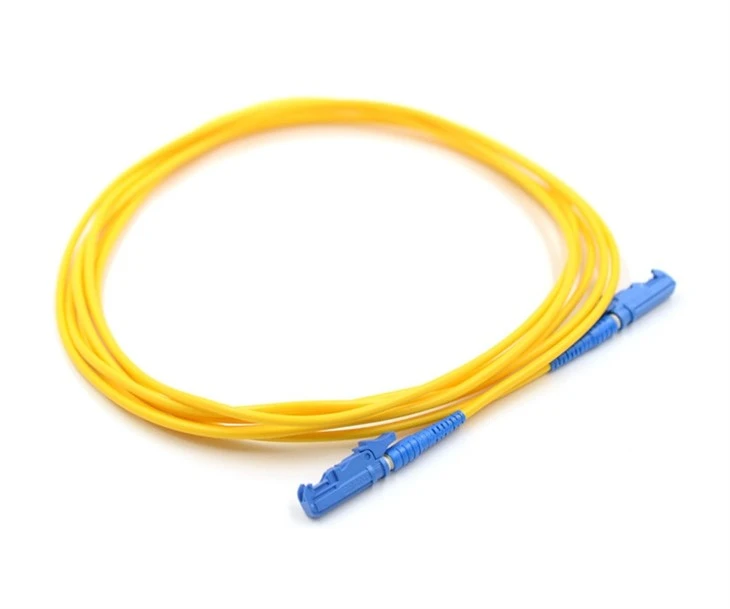

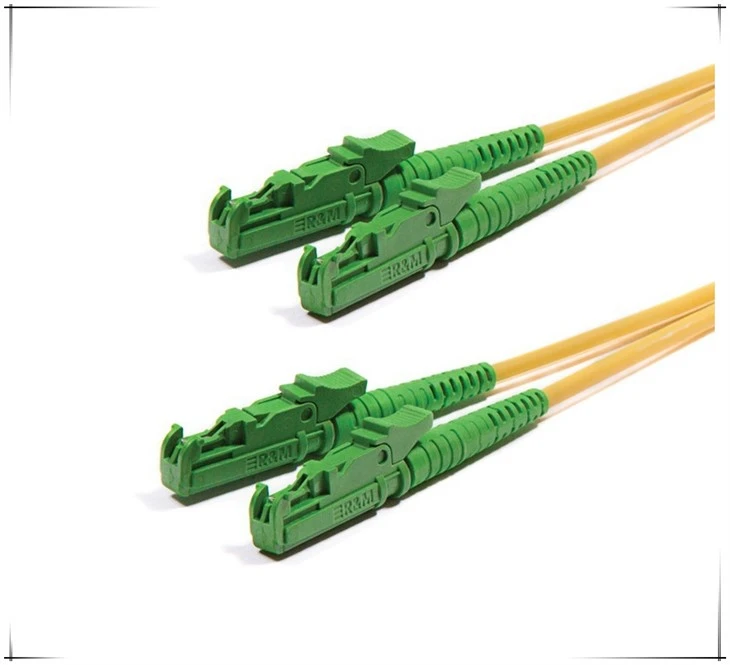

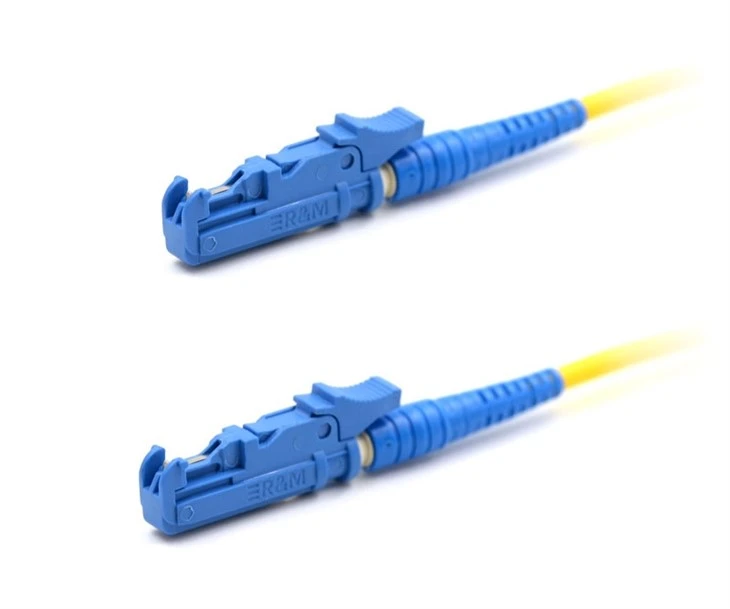

Fib optik E2000kavalye mennense yon brèf kab fib optik ki gen konektè sou tou de bout. Se kab sa a itilize pou konekte de gadjèt rezo oswa pati, tankou yon routeur ak switch oswa yon panèl plak ak transceiver. Patch kòd yo vini nan plizyè longè ak kalite fib, tankou fib sèl-mòd oswa multimode, ak konektè yo ka nan diferan kalite, ki gen ladan SC, ST, LC, ak MTP / MPO. Lè w sèvi ak kòd sa yo, li posib pou etabli ak retire koneksyon ant eleman rezo rapidman epi san yo pa bezwen pou kab konplèks.

Ba ensèsyon ak pèt retounen:Fib optik patch kòd gen ensèsyon ki ba ak pèt retounen, ki vle di ke yo trè efikas nan transmèt done sou distans ki long ak bri minim ak atenuasyon siyal.

Gwo Pleasant:Fib optik patch kòd gen gwo kapasite Pleasant, ki fè yo ideyal pou aplikasyon pou transmisyon done gwo vitès ki mande pou yon gwo kapasite pou transfè done.

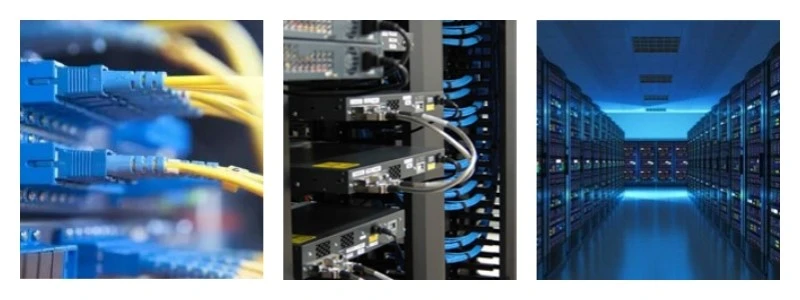

Pakèt aplikasyon pou:Fib optik patch kòd yo itilize nan yon pakèt aplikasyon, tankou sant done, telekominikasyon, ekipman medikal, militè ak ayewospasyal, ak automatisation endistriyèl.

Fleksibilite:Fib optik patch kòd yo trè fleksib, ki vle di ke yo ka fasil enstale nan espas ki sere kote câbles kwiv tradisyonèl pa ta anfòm.

Dirab:Fib optik patch kòd yo trè dirab epi yo ka opere nan anviwònman piman bouk, tankou tanperati ki wo, imidite, ak ekspoze a pwodwi chimik yo.

Enstalasyon fasil:Konektè yo sou kòd patch fib optik yo se plug-and-play, ki vle di ke yo ka fasil konekte ak lòt aparèy san yo pa bezwen okenn zouti espesyal oswa ekipman.

Pri-efikas:Fib optik patch kòd yo se pri-efikas epi yo ofri yon pri total ki pi ba de an komen konpare ak câbles kwiv, espesyalman sou distans ki long.


CATV, ekipman tès métro;
Rezo telekominikasyon;
Rezo lokal yo (LAN);
Wide zòn rezo (WAN);
Enstalasyon lokal yo;
rezo tretman done;
Videyo ak aparèy militè aktif revokasyon.

Senk Tès pou Asire Kalite Fib Patch kòd la

Bon jan kalite a nan kòd patch fib afekte lyen an fib-optik tout antye. Chak kòd patch fib dwe entèdi teste anvan ou kite faktori a. Se konsa, ki tès yo pral yon manifakti kòd patch fib fè asire bon jan kalite a nan kòd patch?

Yo nan lòd yo asire bon jan kalite a nan kòd patch optik, sa yo senk kalite tès enspeksyon yo jeneralman te pote soti anvan ou kite faktori a.

Fibre patch kòd ensèsyon pèt/retounen pèt deteksyon

Pèt ensèsyon ak pèt retounen yo se paramèt kle ki afekte kòd patch optik. Estanda TIA a klèman endike ke pèt maksimòm ensèsyon kòd optik la se 0.75dB (ki se, valè maksimòm akseptab).

Pou pifò câbles patch fib sou mache a, seri nòmal pèt ensèsyon an se ant {{0}}.3dB ak 0.5dB, ak seri kèk pèt ensèsyon ki ba se ant {{6 }}.15dB ak 0.2dB. Valè pèt retounen yo eksprime an dB epi anjeneral yo negatif, kidonk valè ki pi wo yo pi bon, epi espesifikasyon tipik yo varye ant -15 ak -60 dB.

Dapre estanda endistri yo, pèt la retounen nan Ultra PC poli konektè fib optik yo ta dwe pi gran pase 50dB, ak pèt la retounen nan poli bizote anjeneral pi gran pase 60dB. Kalite PC yo ta dwe pi gran pase 40dB. Pou fib multimode, valè RL tipik yo ant 20 ak 40 dB.

Endikatè yo nan kavalye jeneral konpayi asirans lan se ke pèt la ensèsyon se mwens pase 0.3dB, ak pèt la retounen pi gran pase 45dB.

Fibre patch kòd fen enspeksyon figi

Netwayaj la nan figi an fen nan konektè a fib optik dirèkteman afekte pèfòmans li yo. Pou egzanp, reyur, twou, fant, polisyon pousyè, elatriye sou figi fen nan fib optik la pral lakòz pèt la nan siyal la koneksyon, sa ki lakòz ensèsyon pòv ak pèt retounen.

Fibre patch kòd 3D entèferomètr enspeksyon

Tès entèferomètr 3D se sitou teste jeyometri nan figi fen fib la, ak paramèt yo enkli reyon koub, konpanse somè, wotè fib ak sou sa. Fè fas a fen nan kòd la patch fib bezwen yo dwe tè nan yon sifas esferik, men pwodwi yo fabrike pa pwosesis pwodiksyon aktyèl la pa ka pafè.

Ki valè ki apwopriye pou reyon koub, desantre somè, ak wotè fib?

Se poutèt sa, fòm nan figi fen espesifye nan estanda teknik la, ki gen ladan reyon an nan koub ROC, konpanse somè ak wotè fib.

Dapre estanda teknik òganizasyon an IEC, valè referans ROC reyon koub la se ke konektè kalite PC a se 10 ~ 25mm, ak konektè kalite APC se 5 ~ 15mm. Vertex konpanse refere a konpanse ki genyen ant somè sifas koube a ak aks fib la. Si konpanse a somè a twò gwo, deformation nan figi fen a ase pou lakòz kontak fizik ant fib yo. Se poutèt sa, estanda teknik la mande pou konpanse a somè nan kavalye fib la mwens pase oswa egal a 50μm.

Wotè fib refere a wotè figi fen fib parapò ak figi fen férule a. Fè fas a fen fib ka pouse pi wo pase fas a fen férule, oswa yo ka rekreyasyon anba fas a fen férule. Ranje wotè fib optik ki espesifye nan estanda teknik la se -250~+250nm.

Fibre patch kòd pèfòmans mekanik tès

Pou egzanp, tès rale, tès kòd patch optik anba espesifye fòs rale verifye fib atenuasyon ak elongasyon fib souch faktè sekirite.

Fibre patch kòd anbyen tanperati eksperyans

Li nesesè teste endikatè pèfòmans nan konektè fib optik anba diferan kondisyon tanperati anbyen.
