Espesifikasyon teknik - LC pou FC OM3 Duplex Fibre Patch Kab
| Paramèt | Spesifikasyon | Paramèt | Spesifikasyon |
|---|---|---|---|
| Kalite Connector | LC UPC pou FC UPC | Kalite fib | OM3 Multimode 50/125μm |
| Fibre Klas | Lazè -Optimize 50μm | Longèdonn | 850nm / 1300nm |
| Pèt Ensèsyon | Mwens pase oswa egal a 0.3dB (tipik 0.2dB) | Retounen Pèt | Pi gran pase oswa egal a 20dB |
| Konte fib | Duplex (2 fib) | Dyamèt kab | 2.0mm Sere-Tampon |
| Kab Jacket | LSZH (ki ba lafimen zewo alojene) | Koulè jakèt | Aqua (Estanda OM3) |
| Max. Done Pousantaj | 10Gbps @ 300m | Materyèl Ferrule | Precision Zirconia seramik |
| Min. Bend reyon | 30mm (Chaje) / 15mm (Dechaje) | Fòs rupture | Pi gran pase oswa egal a 100N |
| Tanperati opere. | -20 degre a +70 degre | Tanperati Depo. | -40 degre a +80 degre |
| Longè ki disponib | 1m, 2m, 3m, 5m, 10m, Pèsonalize | Konfòmite | RoHS, CE, ISO 11801 |

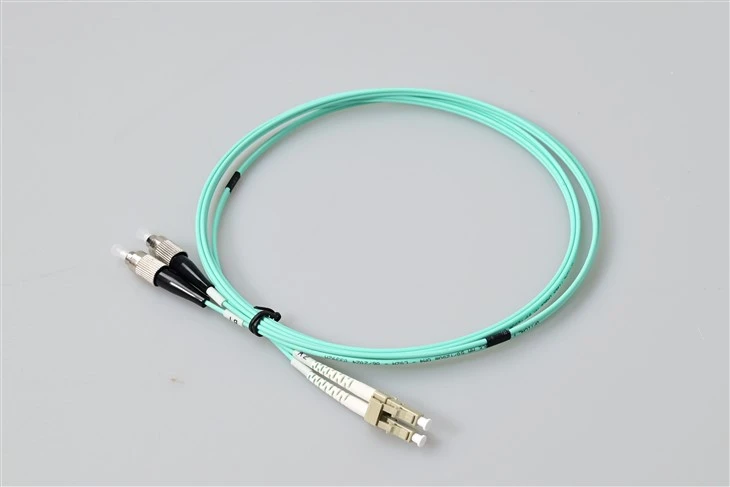

Ki sa ki se yon LC a FC OM3 Multimode Duplex Patch Kab?
LaLC pou FC OM3 multimode duplex patch kabse yon kavalye fib optik ibrid ki fèt espesyalman pou konekte aparèy ak koòdone konektè diferan. Avèk yon konektè LC UPC sou yon bout ak yon konektè FC UPC sou lòt la, kab sa a pèmèt kominikasyon san pwoblèm ant ekipman rezo modèn ki gen pò LC ak sistèm eritaj ekipe ak entèfas FC.
Kontrèman ak kòd estanda LC-LC oswa FC-FC ki konekte konektè ki idantik, kab ibrid LC-FC sa a jwe yon wòl enpòtan nan anviwònman enfrastrikti fib melanje. Sant done ak enstalasyon telekominikasyon yo souvan opere ekipman ki soti nan diferan jenerasyon -pi nouvo switch ak transceiver anjeneral itilize konektè LC kontra enfòmèl ant pou pi gwo dansite pò, pandan y ap enstriman tès ki pi ansyen yo, sistèm DWDM, ak ekipman telekominikasyon transpòtè-ka toujou konte sou konektè solid FC threaded.
Poukisa chwazi kavalye fib ibrid LC-FC multimode sa a?
Lazè OM3 -optimize nwayo fib 50/125μmsipòte transmisyon 10 Gigabit Ethernet jiska 300 mèt nan yon longèdonn 850nm, sa ki fè li apwopriye pou koneksyon kolòn vètebral anndan bilding ak lyen sant done kout-. Jakèt LSZH aqua-koulè a satisfè egzijans sekirite dife pou enstalasyon andedan kay la, li lage minimòm lafimen epi pa gen gaz toksik alojene an ka ta gen dife-esansyèl pou chanm sèvè fèmen ak plato kab.
Chak kab sibi 100% tès optik anvan chajman. Precision -zirkonya poli zirkonya seramik sou tou de pwent LC ak FC bay konsistan.pèt ensèsyonanba a 0.3dB, asire entegrite siyal serye atravè rezo fib ou a.
LC Connector vs FC Connector: Konprann diferans nan koòdone
LaLC (Lucent Connector) sèvi ak yon bawo kontra enfòmèl ant 1.25mm ak yon mekanis pouse-rale., ki pèmèt gwo -deplwaman dansite-de fwa kantite pò a konpare ak konektè SC nan menm espas panèl la. Li te vin koòdone dominan an pouSFP/SFP+ transceiverak switch rezo modèn.
LaFC (Konektè Ferule) prezante yon bawo 2.5mm ak yon vis file-sou kouple.. Pandan ke yo mwens komen nan nouvo enstalasyon, konektè FC rete répandus nan ekipman mezi presizyon, enstriman tès optik, ak pi gran enfrastrikti telekominikasyon akòz koneksyon mekanik sekirite yo ak rezistans nan Vibration.
Kab patch LC a FC sa a elimine nesesite pou adaptè adisyonèl oswa modil konvèsyon lè w konekte de kalite koòdone sa yo, senplifye jesyon kab ak diminye pwen echèk potansyèl nan rezo w la.
Aplikasyon - Ki kote LC pou FC OM3 Duplex Cables Excel
Kab patch ibrid LC UPC a FC UPC OM3 duplex sa a se objektif -konstwi pou yon sèl travay ki pi estanda LC- jumpers LC pa ka fè byen: konekte switch modèn LC-termined, transceiver, ak panno patch nan eritaj FC-tès ekipman tès, ekipman difizyon, ak kabinè pre {09} ODF la siviv. sere 90 degre viraj ki estriktire plato kabl mande. Konbinezon yon -terminasyon konektè melanje ak yon G657A1 pliye fib ensansib se sa ki separe kavalye sa a ak yon kòd patch òdinè LC-FC.
Legacy FC Ekipman → Modern LC Network Upgrade
Andedan ansyen biwo santral telekominikasyon yo ak sal kontwòl -difizyon yo, panno fib antre ki deja egziste yo toujou sispann sou klwazon FC yo. Kab LC-FC OM3 ki pa sansib pou koube a pèmèt ou dirije yon nouvo-konstwi LC SFP+ switch dirèkteman nan FC ODF eritaj sa a san yo pa re-termine kab jaden k ap vini an - prezève Capex epi evite yon entèripsyon sèvis.
Tès & Mezi Laboratwa Jumpers
OTDR yo, sous limyè optik, ak referans -mèt pouvwa ki soti nan EXFO, JDSU, Yokogawa, ak Anritsu pi souvan bato ak FC/PC bulkheads, pandan y ap aparèy la anba tès itilize LC. Yon kavalye duplex 50/125 OM3 LC-FC se kab adaptè estanda laboratwa yo itilize pou konble de koòdone sa yo pandan sètifikasyon lyen multimode 10G.
Sere -Wout reyon nan plato kab ak koube kwen yo
Fib G657A1 kenbe pèt macrobend anba a 0.1 dB nan yon reyon 10 mm, kont apeprè 1-2 dB pou fib G652D eritaj nan menm koube a. Sa enpòtan nan kablaj estriktire: Plon patch G657A1 LC{-FC OM{3 2.0mm ka dirije andedan manadjè orizontal 1U, alantou poto kwen yo, ak atravè plato kab fant san penalite pou chak-koube ki ta ka kraze yon bidjè maj 10G.
Andedan kay la 10G Multimode zo rèl do ak dife-Manda Sekirite
Jakèt LSZH emèt prèske pa gen okenn lafimen alojene lè yo boule, se poutèt sa IEC 60332-1, EN 50575 Cca, ak IEC 60754 yo ekri alantou yo. LSZH flanm dife-ignifuge LC a FC OM3 kòd la se spesifikasyon ki kòrèk pou lopital, estasyon métro anba tè, sant done, ak gwo -montant biwo kote limit lafimen-toksisite yo aplike.
CATV Headends ak transmisyon emisyon
Ansyen récepteurs CATV headend ak SDI-sou-fib ekstansyon kenbe vis-sou konektè FC paske kouple fil la siviv vibrasyon pi byen pase pouse-rale LC. LC-FC 10G multimode patch cord la pote siyal ki soti nan yon modèn LC-agrégateur fib ki te fini nan vibwasyon-sansib pò FC eritaj sa a.
FTTX Central Office Cross-Konekte
ODF klas Carrier-souvan ekspoze FC/PC sou bò liy lan ak LC sou bò ekipman yo. Yon eritaj -FC-a-Kab konvèsyon LC ak nwayo G657A1 se avantaj kwa-konekte default yo te achte an gwo pou chak nouvo Bay agrégation PON.
Lòd Founisè Bulk pou Panel Builders & Integrators
Entegratè sistèm yo bati panno patch pre-branche yo presize manifakti kab duplex LC a FC OM3 pa pliye-pèfòmans reyon ak sètifika LSZH - pa pri inite pou kont li. MOQ lòd an gwo se 100 moso pou chak longè-SKU, ak konsolidasyon melanje-longè sou menm PO a sipòte.
Kesyon yo poze souvan - LC a FC OM3 Fibre Patch Kab
Q1: Poukisa chwazi yon ibrid LC-a-FC OM3 patch kab olye de de LC-LC ak FC-FC kavalye?
A: Yon kavalye ibrid retire yon pè -koupman nan chemen optik la, ekonomize apeprè 0.3 dB nan pèt ensèsyon ak yon sèl potansyèl pwen antre salte-. Sou yon bidjè ki sere 10G lyen multimode sa enpòtan - ki se poutèt sa LC UPC a FC UPC OM3 kab ibrid pi pito pase yon daisy-chèn de jumper plis yon adaptè LC-FC.
Q2: Kisa G657A1 pliye fib ensansib aktyèlman fè nan yon reyon koube 10 mm?
A: Fib estanda G652D pèdi anviwon 1-2 dB pou chak vire lè yo bese a 10 mm. G657A1 fib kenbe pèt sa a anba a 0.1 dB. An tèm pratik, Plon patch G657A1 LC-FC OM3 2.0mm ka dirije alantou yon poto kwen oswa andedan yon dwèt kab san degradasyon siyal mezirab - yon bagay yon konstriksyon fib ki pi gran pa ka fè.
Q3: Èske jakèt la LSZH 2.0 mm rated pou enstalasyon plen oswa monte?
A: LSZH se wopeyen ak entènasyonal ki ba -lafimen-zewo-alojèn evalyasyon (IEC 60332-1 / EN 50575 Cca). Li aksepte pou kous jeneral andedan kay la, monte, ak kab-men li PA ekivalan ak klasifikasyon plèm OFNP Nò-Ameriken an. Si pwojè ou a espesyalman egzije OFNP anba NEC, mande OFNP-variant jacketed jumper duplex LC-FC OM3 sa a.
Q4: Èske sa a LC UPC pou FC UPC OM3 patch kab sipòte 10G Ethernet nan plen 300 m multimode rive?
A: Wi. OM3 50/125 lazè-fib optimisé pou 10GBASE-SR jiska 300 m. Paske mwens pase oswa egal a 0.3 dB pèt ensèsyon sou kòd multimode LC -FC 10G sa a kite ase maj nan pè konektè a, tout 300 m rive nan ka reyalize - bay lyen an en se tou OM3 oswa pi bon.
Q5: Poukisa presize OM3 sou OM1 oswa OM2 pou yon nouvo bati multimode?
A: OM1 (62.5/125) maksimòm soti nan 33 m pou 10GBASE-SR; OM2 (50/125) rive sèlman 82 m nan 10G. OM3 pwolonje sa a 300 m. Pou nenpòt ki nouvo enstalasyon 10G-kapab, kavalye duplex 50/125 OM3 LC-FC se spesifikasyon minimòm ki lavni-pwouve lyen an. Si pwojè ou a ka pita echèl a 40G oswa 100G, gade nou andetaye OM3 vs OM4 multimode fib pèfòmans konparezonpou detèmine si amelyore nan OM4 nan moman enstalasyon an entérésan.
Q6: Èske Polonè UPC sou kab sa a ka chanje ak APC sou yon lòd esansyèl?
A: UPC vs APC se yon chwa faktori-polon epi yo pa ka konvèti nan jaden an. Sou lòd an gwo nou pwodwi LC APC / FC APC varyant kòm SKU separe - men sonje ke fen APC -fas yo vèt-bòt kode epi anjeneral yo itilize nan PON/FTTH singlemode, pa OM3 multimode. Pou lyen multimode 10G, LC UPC pou FC UPC se koupi Polonè ki kòrèk la. Pou yon dekonpozisyon konplè sou fason PC, UPC, ak APC fen jeyometri figi diferan nan pèfòmans pèt retou, al gade nan nou an.fibre connecteur polish tip gid kouvri PC vs UPC vs APC spécifications.
Q7: Ki MOQ an gwo ak tan livrezon tipik pou yon lòd founisè duplex LC-FC OM3?
A: MOQ se 100 moso pou chak longè-SKU pou konfigirasyon stock. Tan plon se 3-5 jou travay pou estanda LSZH 2.0 mm asanble aqua, ak 7-12 jou travay pou koutim -jakèt oswa koutim-longè an gwo LC a FC OM3 patch kòd lo. Yo site resipyan ki gen 5,000+ moso pou chak pwojè.
Q8: Ki jan yo ta dwe netwaye figi LC UPC ak FC UPC fen- anvan yo mete yo?
R: Sèvi ak yon bobin-fib netwayaj sou tou de bout anvan chak kwazman. Pou enspeksyon jaden, yon dimansyon fib videyo 200 × / 400 × verifye fen-fas fas a kont IEC 61300-3-35 kritè pase / echwe. Pousyè -kape kab LC-FC OM3 ki ensansib nan pliye ant itilizasyon yo obligatwa - pousyè tè se pi gwo kòz echèk maj lyen sou yon asanblaj ibrid.
Q9: Èske zirkonya klas A vini ak yon rapò tès faktori?
A: Wi. Chak inite se 100% entèferomèt-mezire pou desantre apex, reyon koub, ak undercut fib, ak ensèsyon-pèt / retounen-pèt teste nan 1310 nm ak 1550 nm. Gen rapò tès endividyèl ki gen nimewo seri-sou LC-FC OM3 duplex an gwo lòd an gwo san frè anplis.
Q10: Èske longè kab la ka Customized pou yon pwojè espesifik?
A: Longè koutim soti nan 0.5 m jiska 300 m yo fabrike sou lòd. Pou lòd esansyèl ki melanje longè (0.5 m, 1 m, 2 m, 3 m, 5 m, 10 m, 20 m) sou menm PO a, LC UPC a FC UPC OM3 duplex patch kab founisè ka konsolide tout koupe nan yon sèl chajman pou redwi machandiz.
Q11: Èske kab sa a apwopriye pou itilize deyò dirèk -antere?
A: Non. Konstriksyon tanpon 2.0 mm LSZH sere-ki fèt pou aplikasyon andedan kay la / nan-bilding. Pou kouri antèman deyò dirèk-ou bezwen yon kab deyò blende oswa ki ranpli-jèl ki fini sou yon ODF, ak kavalye andedan kay la konekte nan bò patch ODF.
Q12: Ki limit anviwònman opere mwen ta dwe obsève?
A: Tanperati opere se -20 degre a +70 degre, depo -40 degre a +80 degre. Sa kouvri sant done andedan-, sal telekominikasyon-, ak anviwònman emisyon kondisyone. Pou abri deyò ki pi frèt ki pa chofe, presize varyant endistriyèl-tanperati a olye pou yo kab patch LC-FC OM3 LSZH sa a.
