Reponn premye. Pou kole fib pigtails nan yon panèl patch: konfime patiraj la se episur-pare, konfime kòf ak pigtail vè matche, kalibre splicer la nan pozisyon travay la, Lè sa a, travay dis etap nimewote anba a soti nan antre kab nan pò ki make. Kenbe chak jwenti fizyon anba 0.1 dB kòm yon sib k ap travay, konnen ANSI/TIA-568.3-E pèmèt jiska 0.3 dB pou chak épissure pou lokal kablaj epi ke spesifikasyon pwojè a depase tou de figi yo. Mezire chak evènman épissure OTDR nan de direksyon ak mwayèn, paske lekti yon sèl-direksyon sou fib diferan yo mal nan yon direksyon previzib olye ke senpleman enpresiz.
Tcheke pre-Travay anvan ou epise pigtails fib nan yon panèl patch
Pifò nan sa ki rive nan biwo aplikasyon nou an se pa yon pwoblèm splicing. Li se yon pwoblèm achte oswa planifikasyon ki te vin vizib sèlman yon fwa ekipaj la te kanpe nan splicer la ak yon kab deja louvri. Twa chèk pran dis minit epi retire prèske tout nan yo.
| Kondisyon | Kisa pou verifye | Sispann travay si |
|---|---|---|
| Anvlòp la pare - | Pwen aliye plato, kapasite detantè episur, kanal depo kanson, koube-reyon gid tout prezan | Nenpòt youn nan kat yo manke. Yon chasi -tèminasyon dirèk san yo pa aliye plato oswa chanèl slack pa ka pratikman konvèti sou plas, menmsi kèk patiraj modilè aksepte yon ajoute-sou twous plato. Konfime kont fèy done patiraj la anvan ou sipoze nenpòt fason |
| Kalite fib matche ak bout pou bout | Kòf ak pigtail se yon sèl mòd-, oswa tou de se menm kategori multimode. Tcheke enprime kab la ak etikèt pigtail la, pa koulè jakèt la | Jeyometri nwayo diferan. Yon sèl-mòd nan jwenti multimode pa tou senpleman kouri pèt. Tou depan de direksyon, kondisyon lansman ak maj reseptè li pwodui nenpòt bagay soti nan pèt grav inakseptab nan yon lyen ki pa pral vini ditou. |
| Splicer kalibre pou chanm sa a | Kalibrasyon arc kouri nan pozisyon aktyèl travay la, kondisyon elektwòd ak konte arc tcheke | Kalibrasyon te dènye kouri nan diferan tanperati oswa kondisyon altitid |
Twa mòd echèk yo reprezante pi fò nan plent pigtail ak retounen nou jere yo, epi yo deside tout twa anvan nenpòt moun louvri yon kab: yon panèl kòmande kòm yon chasi revokasyon dirèk lè konsepsyon an te sipoze plato épissure, yon seri pigtail multimode kòmande kont yon sèl kòf mòd paske lòd la fè referans koulè jakèt olye ke pri kab 9, mm 0 sou janm yo ranplase. lakou jiskaske plato a pa fèmen ankò san zongle. Okenn nan twa a pa ka fikse ak yon pi bon splicer.
Seleksyon panèl an patikilye se yon desizyon acha pran semèn anvan nenpòt moun ouvè yon kab, se poutèt saw ap chwazi yon panèl patch-pare oswa ODFki dwe andedan plan an épissure. Konpatibilite mòd se menm kalite desizyon an: ladiferans ant yon sèl-mòd ak multimode konstriksyon pigtailse mete nan etap nan lòd, pa nan plato a.
Ki sa yon faktori-pigtail fib poli achte w ke revokasyon jaden pa fè
Ka a pou revokasyon pigtail se yon agiman fabrikasyon, pa yon agiman konvenyans. Ferrule fen -jeyometri figi, sa vle di reyon koub, konpanse apex ak wotè fib, mete sou ekipman polisaj ki kouri plizyè douzèn konektè nan yon moman anba presyon kontwole ak sekans fim.
Ki sa nou ka deklare jisteman se spesifikasyon la ak pwosesis la dèyè li. Chak asanble fini sou liy nou an pase enspeksyon fen-fas, mezi pèt ensèsyon, mezi pèt retounen, kontinwite, verifikasyon polarite ak konfimasyon sekans-koulè anvan anbalaj. Limit spesifikasyon mòd sèl -pipiti pase oswa egal a 0.2 dB pèt ensèsyon ak pi gran pase oswa egal a 50 dB pèt retounen pou UPC, mwens pase oswa egal a 0.3 dB ak pi gran pase oswa egal a 60 dB pou APC. Sa yo se plafon ekri nan spesifikasyon pwodwi a olye ke yon mwayèn jaden reklame. Distribisyon an mezire ki dwe nan dosye pakèt ki anbake ak lòd la, epi nou pral voye yon rapò pakèt anonim ak longèdonn tès ak kalite enstriman sou demann, paske yon distribisyon ou ka enspekte vo plis pase yon nimewo ki site nan yon paragraf blog.
Yon jaden-konektè poli ka rive jwenn nimewo sa yo. Ki sa li pa ka fè se rive jwenn yo toujou, konektè apre konektè, sou yon twati an Jiyè ak yon rondèl polisaj men epi pa gen okenn entèferomètr. Konsistans sa a se tout rezon ki fè yon faktori -fib pigtail te fini kole ak bat kòf yo mete fen nan kòf la dirèkteman. Jan nou koumanse souki sa yon pigtail fib yo itilize pou atravè FTTH, ODF ak sant done batikouvri bò konpozan an. Atik sa a rete sou pwosedi a.

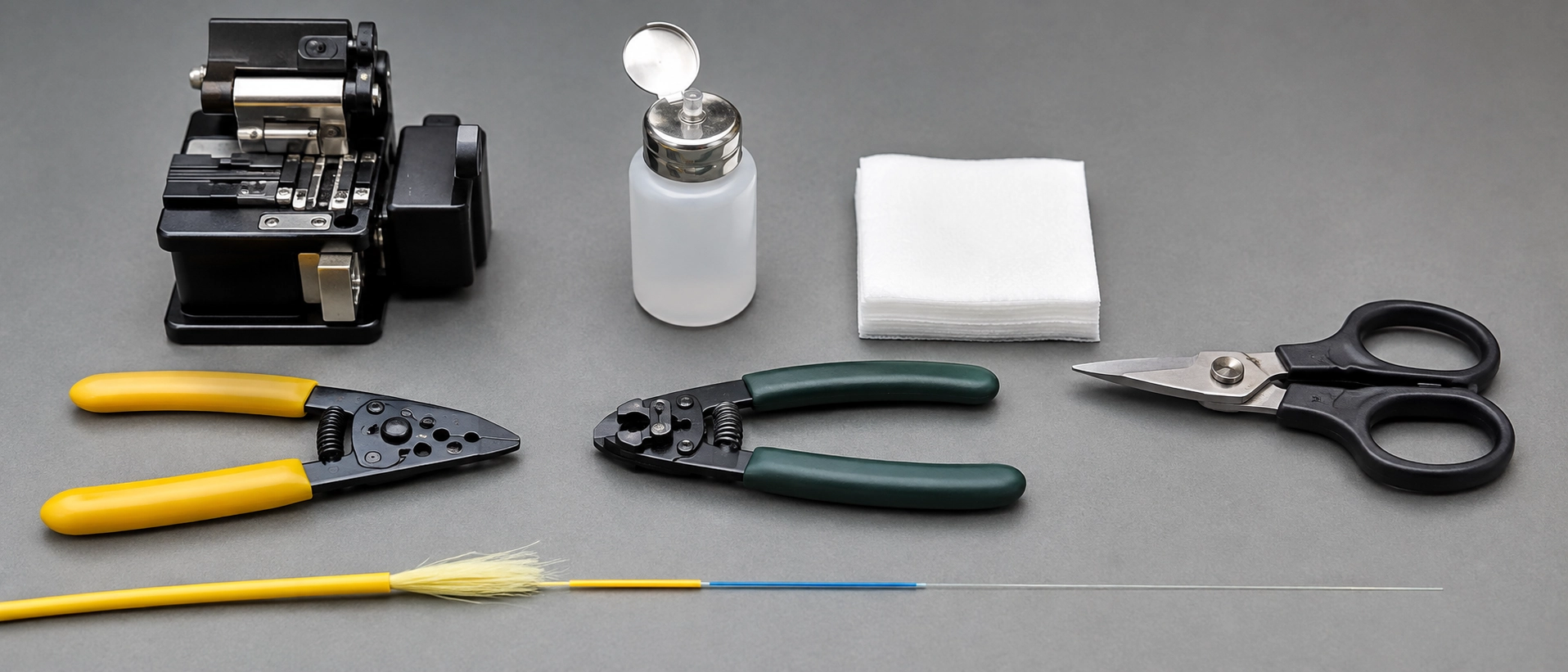

Enstalasyon ban ak lavi konsomabl anvan ou epise pigtails fib
Yon fwa yo etabli konpetans debaz yo, kondisyon konsomab vin tounen sous repetitif derive nan rezilta episur. Siyal la obsèvab se pa yon sèl move jwenti. Li se yon tandans: pèt estime k ap grenpe piti piti nan dezyèm mwatye nan yon plato, oswa rapòte ang fann degrade atravè twa jwenti youn apre lòt. Lè ou wè swa, sispann epi tcheke pozisyon lam ak konte arc anvan ou chanje anyen sou teknik ou a.
Tablo ki anba a bay lis sa ki ban an bezwen epi, pi itil, lè chak atik sispann fè konfyans, ak otorite chak figi aktyèlman repoze sou.
| Atik | Spesifikasyon ki enpòtan | Pwen sèvis | Baz |
|---|---|---|---|
| Fizyon splicer | Aliyman debaz pou travay yon sèl-mòd | Kalibrasyon arc sou arive ak apre chanjman tanperati oswa altitid | Manyèl operasyon manifakti Splicer la |
| Elektwòd | Matche ak modèl splicer | Ranplase nan konte a arc kontwa pwòp splicer ou a ak manyèl presize. Pa travay nan yon nimewo endistri jenerik, paske figi a diferan selon modèl ak kalite elektwòd | Orè antretyen manifakti Splicer a |
| Precision cleaver | Kapasite anba a 0.5 degre | Wotasyon pozisyon lam nan orè a, ranplase lè yo rapòte ang fann anlè | Lam manifakti Cleaver -tablo lavi |
| Strippers | Zouti separe pou 0.9 mm tanpon sere ak 250 μm kouch | Enspekte machwè yo pou chak chanjman kouch -yo | Pratik jaden |
| Netwaye consommables | 99% alkòl izopropilik, ti sèvyèt -gratis | Fre siye figi pou chak épissure. Kontaminasyon ki rete sou glas la vaporize pa arc la epi li ka redepoze andedan jwenti a kòm yon enklizyon | Splicer ak manifakti fibre gid netwayaj |
| Pwoteksyon manch | Dyamèt enteryè matche ak fib, longè matche ak detantè plato a | Konfime chèz manch nan detantè a anvan premye jwenti a | Espesifikasyon manifakti manch rad ak plato |
| VFL, OLTS, OTDR | VFL pou kontinwite ak macrobend lachas, OLTS pou sètifikasyon, OTDR pou karakterizasyon | Kouran kalibrasyon mèt | Nivo tès ANSI/TIA-568.3-E |
| Etikèt | Idantifikasyon pò ak strand nan tou de fas panèl yo | Aplike anvan plato a fèmen | Espesifikasyon etikèt pwojè |
Yon detay merite di klèman paske li koute ekipaj yo yon èdtan lè yo fè sa ki mal: chalè-manch retresi a ale sou fib la.anvanfib la antre nan splicer la. Pa gen okenn rekiperasyon nan sonje apre sa.

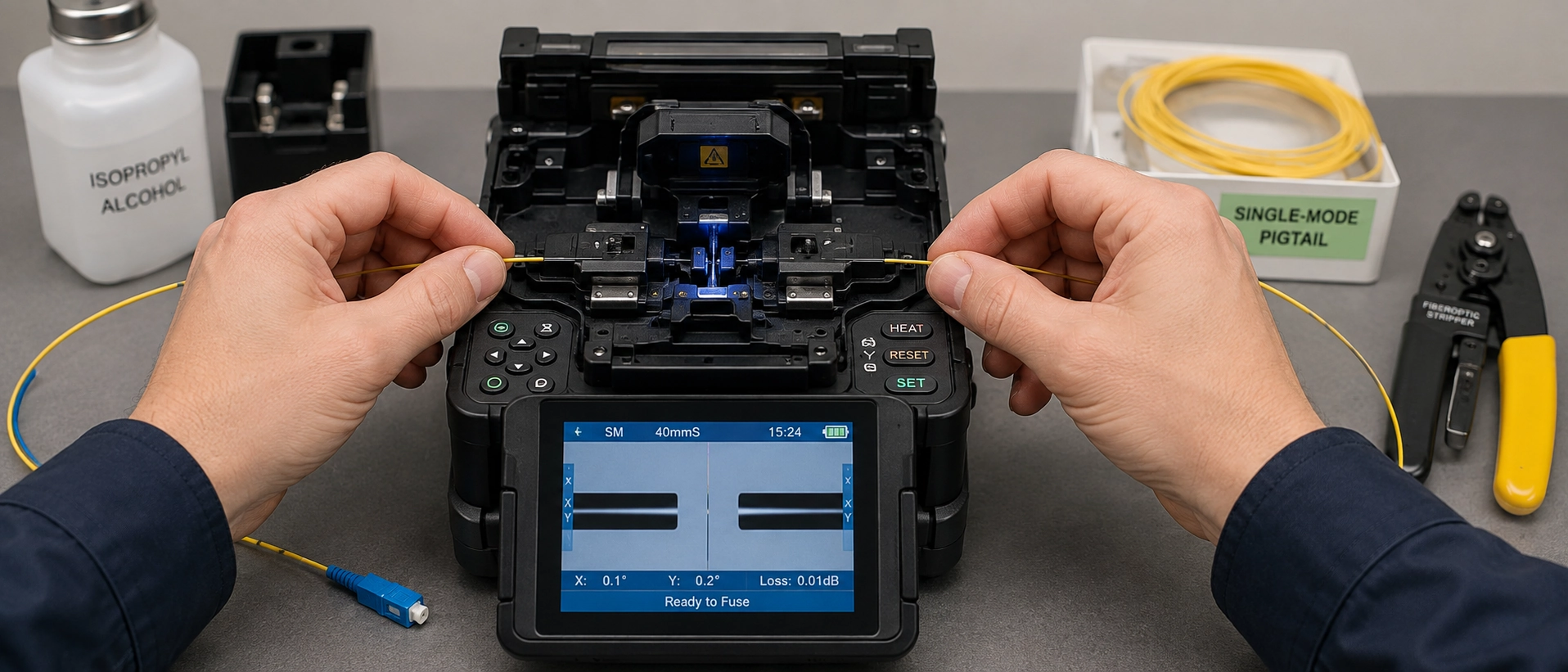

Fibre Pigtail Fusion Splicing Etap pa Etap: Dis Etap Resansman Ak Kritè Pase
Sa a se lòd travay yo itilize lè nou fusion-pigtails fib pandan esè kliyan yo ak echantiyon kalifikasyon nan pwòp laboratwa aplikasyon nou an, sou 12-fib ak 24-fib kòf ki lach tib nan patiraj plato 1U ak 2U ak pwoteksyon 40 mm ak 60 mm. Chak etap pote yon kritè pase ak yon deklanche refè, paske yon sekans san pwen jijman se jis yon deskripsyon. Menm lòd la aplike nan yon pwosedi splicing pigtail sèl-mòd pou bwat tèminal FTTH, kote sèlman konte plato a ak konte fib chanje.
| # | Aksyon | Pase kritè | Refè deklanche |
|---|---|---|---|
| 1 | Pote kòf la nan panèl la, dezabiye jakèt la deyò nan fenèt ki te planifye a, sekirize djenn lan nan glann antre a, ak kosyon fòs metalik ak manm santral nan pwen an tè patiraj pou chak enstriksyon manifaktirè yo kab ak patiraj ak règleman yo lyezon an fòs nan sit la. Manm fòs dyelèktrik yo pa kole, kidonk idantifye ki kalite ou genyen anvan ou manyen yon lug | Kab pa ka deplase anba presyon men, metòd lyezon matche ak kalite manm aktyèlman prezan ak enstriksyon manifakti a | Nenpòt mouvman nan glann lan, oswa yon manm dielectric trete kòm metalik |
| 2 | Bag-koupe epi retire tib tanpon, retire tout rezidi jèl ak 99% IPA, voye chak tib nan plato li yo | Pa gen okenn rezidi vizib sou nenpòt fib, tib chita nan antre plato yo | Jèl te santi oswa wè sou fib la |
| 3 | Mete fil kòf la ak pye pigtail deyò nan lòd koulè ki matche sou ban an anvan nenpòt zouti manyen vè. | Tou de ansanm li nan menm sekans, pozisyon pa pozisyon | Nenpòt anbigwite nan idantite strand |
| 4 | Glise manch pwoteksyon an sou janm pigtail la | Manch sou, bòt bòt klè nan zòn nan épissure | Manch ki manke nan etap 8 |
| 5 | Dezabiye kouch soti nan tou de fib nan longè detantè splicer ou ak manch ou mande, anjeneral nan rejyon an 30-40 mm. Jeyometri detantè splicer, longè koupe ak longè manch ansanm mete figi ki kòrèk la pou ekipman ou | Longè fib bare plase kòrèkteman nan detantè a ak pwen an cleave nan pozisyon an gen entansyon | Fib twò kout pou rive jwenn done detantè a, oswa konsa lontan li foule manch rad la |
| 6 | Netwaye ak yon sèl siye yonidireksyon, fre siye figi chak fwa | Pa gen okenn trennen tande oswa vizyèl, pa gen okenn rezidi | Nenpòt dezyèm pase sou menm figi siye a |
| 7 | Fè tou de bout yo | Splicer rapòte yon figi plat, pèpandikilè. Anba 0.5 degre se kote rezilta yo vin toujou repete, ak kapasite ang cleaver manifakti a se referans pou zouti ou a. | Rapò ang dérive anlè, oswa figi a montre yon chip, lèv oswa hackle |
| 8 | Kouri arc la ak pwofil fib kòrèk la chwazi | Estimasyon Splicer ki konsistan avèk lòt jwenti yo sou menm plato a | Yon liy vizib, bonbe oswa ti wonn nan imaj jwenti a |
| 9 | Santre manch rad la sou jwenti a ak baton fòs la aliyen, kouri sik la fou ki espesifye pou dyamèt manch rad sa a. | Manch konplètman retresi, pa gen okenn lè kwense, jwenti santre sou baton an | Retresi ki pa-santre oswa enkonplè |
| 10 | Mete manch rad la nan detantè li a, bobin kanson soti nan mitan an deyò nan tou de bò, fèmen plato a, abiye pye pigtail nan plak adaptè a, bouchon adaptè ki pa itilize yo, mete etikèt sou tou de figi yo, epi teste. | Loops kouche plat, pa gen tansyon nan jwenti a, reyon koube nan oswa pi wo a minimòm manifakti kab la | Nenpòt bouk ki pi sere pase reyon pliye minimòm espesifye kab la |
Yon liy vizib, gonfle oswa ti wonn vle di re-kole, pa re-chalè.
De pwen jijman andedan sekans sa a merite aksan. Estimasyon splicer a nan etap 8 se yon estimasyon ki te pwodwi pa analiz imaj, pa yon mezi. Li se ekselan pou deside si yo refè yon jwenti sou tèren an, epi li pa prèv akseptasyon. Epi etap 10 la fè espre lòd pou etikèt anvan tès la, paske rapò tès ki pa ka trase nan yon pò yo re-travay nan degize.

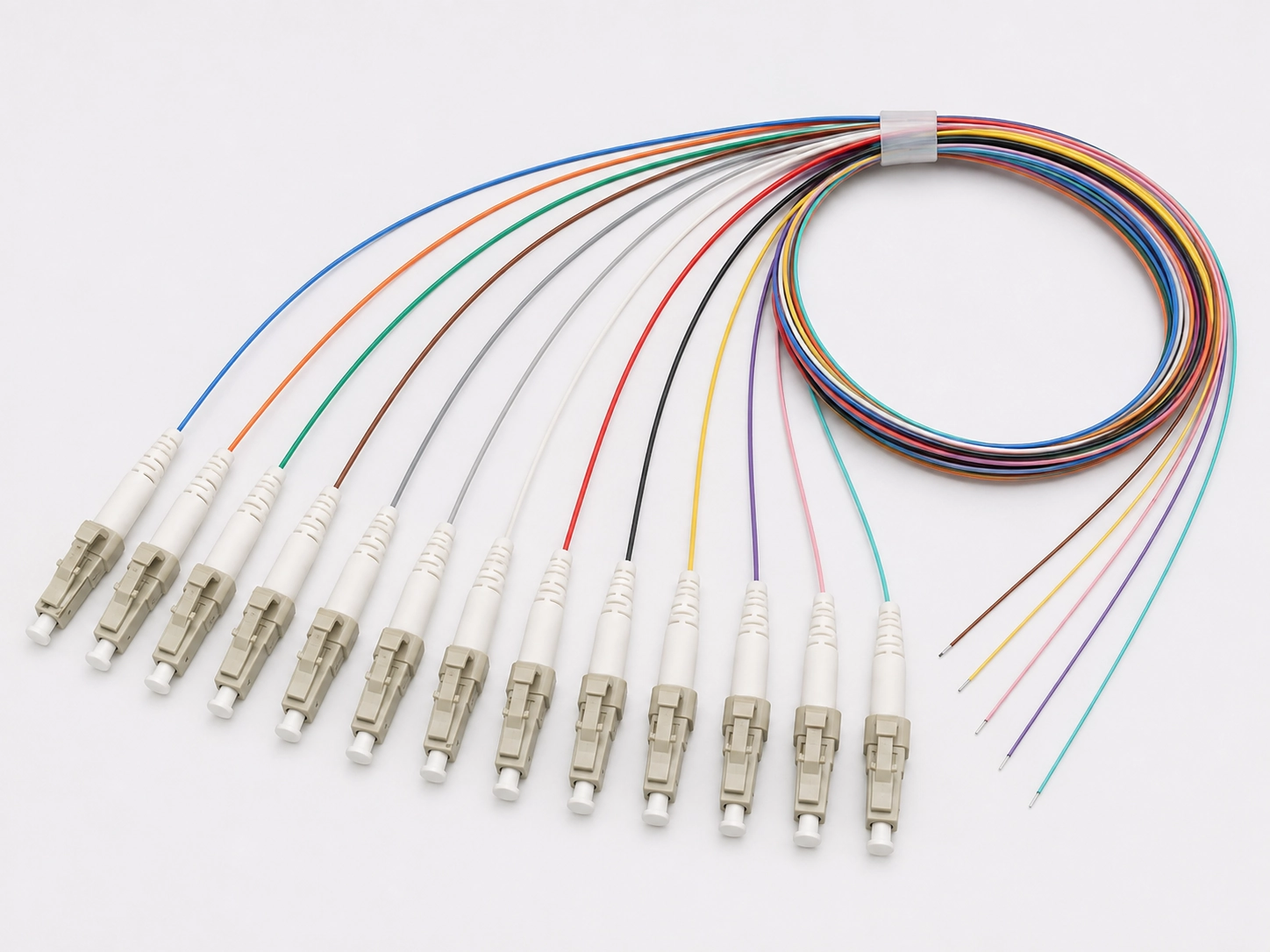

Fibre Pigtail Koulè Sekans ak jwenn polarite dwa premye fwa a
Idantifikasyon koulè se mekanis prevansyon erè-pi bon mache a nan pwosedi a, epi li travay sèlman lè seri pigtail la swiv menm konvansyon ak kòf la. Sekans douz -pozisyon ki espesifye nan ANSI/TIA-598-D kouri ble, zoranj, vèt, mawon, adwaz, blan, wouj, nwa, jòn, vyolèt, woz, akwa, ak câbles pi wo a douz fib repete sekans pou chak tib tanpon epi ajoute mak tras.
Nenpòt moun k ap chèche konnen ki jan yo enstale yon pigtail 12-fib nan yon panèl patch ta dwe trete seri a koulè kòm yon atik spesifikasyon olye ke yon konvenyans jaden. De prekosyon aplike. Konvansyon IEC ak TIA pa dakò nan chak pozisyon, kidonk yon konstriksyon ki melanje kab ki soti nan yon konvansyon ak ke soti nan yon lòt bezwen kat la ekri anvan splising olye ke yo dekouvri pandan tès la. Ak konvansyon an ki rive se youn nan lòd acha a te rele. Nou bay12-koulè pigtail ansanmnan swa sekans, ki vle di desizyon an pran nan RFQ, pa nan plato a.
Pèt episur akseptab pou yon pigtail fib: ki dokiman ou aktyèlman kenbe
Sèvi ak 0.1 dB pou chak jwenti kòm sib k ap travay lè w ap kole pigtails fib, epi atann yon modèn nwayo-splicer aliyman sou yon sèl vè pwòp mòd-pou ateri byen anba li. Akseptasyon kontra, sepandan, swiv spesifikasyon pwojè a ak edisyon li nonmen, pa paragraf sa a. Twa papòt sikile, yo soti nan dokiman ki gen otorite trè diferan, epi dosye pwojè a deside kiyès ki aplike.
| Papòt nan itilize | Valè | Dokiman gouvène | Estati |
|---|---|---|---|
| Lokal ak kablaj sant done | 0.3 dB pou chak fusion fizyon, 0.75 dB pou chak pè konektè akouple nan klas estanda | ANSI/TIA-568.3-E | Pibliye limit estanda. Menm estanda a fikse yon alokasyon pi sere kote yon kòd referans-klas konpayon ak yon konektè estanda-klas, kidonk li kloz ki matche ak metòd tès ou a (Fluke Networks) |
| Deyò plant ak operatè pratik | 0.1 dB pou chak épissure, souvan ak yon mwayèn lyen 0.05 dB, pafwa pi sere sou wout feeder | Operatè oswa pwogram ki finanse-spesifikasyon li menm | Objektif kontra, pa yon limit estanda jenerik. Yo souvan nonmen dokiman Telcordia GR nan kontra sa yo, men pa gen okenn valè akseptasyon Telcordia ki aplike deyò kontra ki site li a. Si kontra ou a nonmen yon dokiman GR, pran tou de figi a ak edisyon nan kloz sa a |
| Valè planifikasyon konsepsyon | 0.15 dB pou chak sèl -mòd fizyon épissure, ak teknisyen ki gen eksperyans byen anba 0.1 dB | Gid asosyasyon fib optik (FOA) | Figi planifikasyon pou kalkil bidjè |
Règ pratik ki swiv la: spesifikasyon pwojè a depase chak figi jenerik nan tablo sa a, enkli pa nou an. Kote de konfli a, spesifikasyon la genyen ak agiman an fini.
Pwopagasyon ant 0.3 dB ak 0.05 dB se kote diskisyon akseptasyon ap viv, ak rezon ki fè yo se aritmetik. Yon lyen PON ki pote yon rapò fann segondè gen ti maj ki rete apre pèt splitter, pè konektè ak diminisyon wout, kidonk chak aterisaj jwenti nan 0.15 dB olye pou yo 0.05 dB ap depanse bidjè yon ne nan lavni ta pral bezwen. Sou yon 90 mèt LAN komèsyal kouri, jwenti a menm pa enpòtan.
Yon lòt moso nan aritmetik, te deklare ak anpil atansyon. Nan yon pi move-bidjè ka kalkile nan valè maksimòm estanda a pèmèt, pè konektè ki asosye a nan 0.75 dB konsome plis pase de fwa sa yon épissure fè nan 0.3 dB, kidonk koòdone konektè a, pa jwenti fizyon an, se pi gwo atik liy lan. Konpozan reyèl anjeneral fè pi byen pase nenpòt plafon, ki se egzakteman poukisa fen konektè nan chak pigtail fib nou bato yo mezire olye ke sipoze.

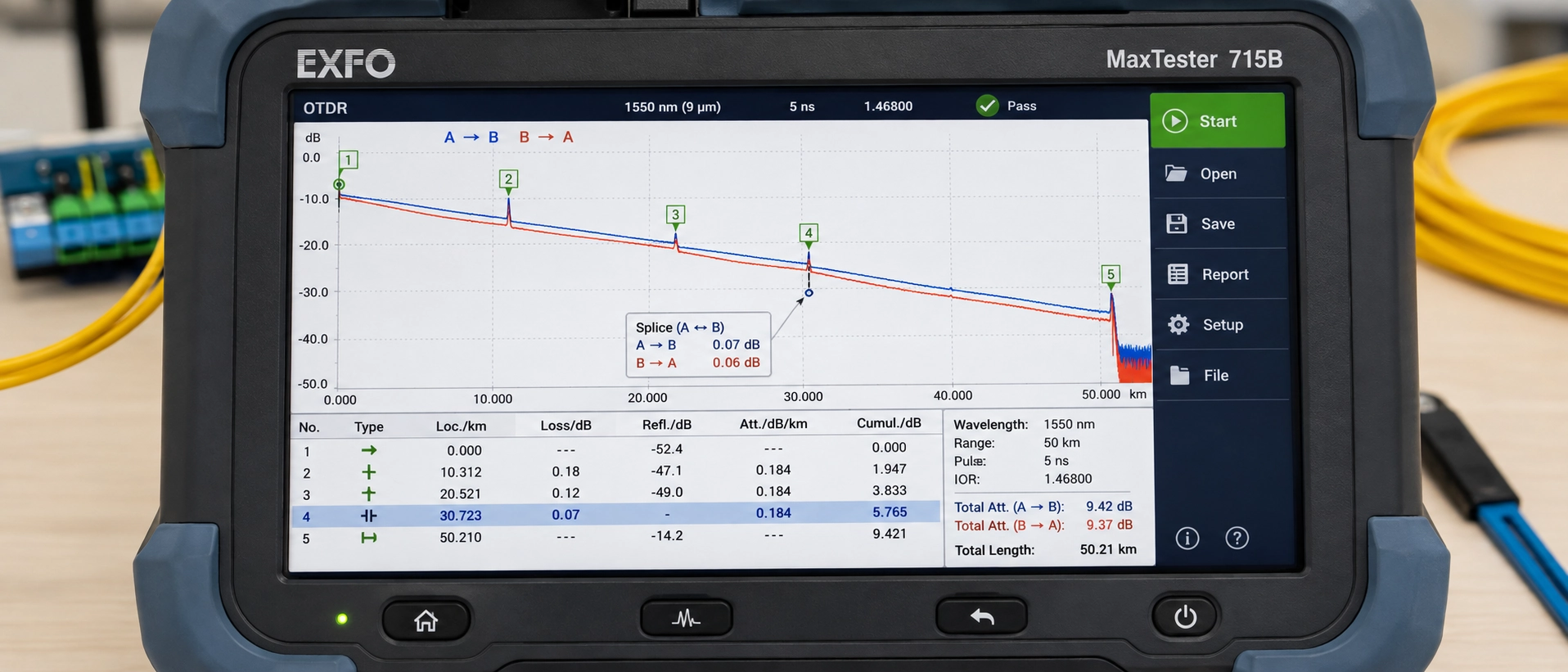

Tès Fib Pigtail Splice: Nivo 1, Nivo 2, ak poukisa yo rejte rapò OTDR nan yon sèl-direksyon
De nivo tès egziste lè ou sètifye fib pigtail splices, epi yo pa ka ranplase. Nivo 1 se sètifikasyon pèt ensèsyon ak yon seri tès pèt optik, epi li se sa ki sètifye lyen an. Nivo 2 se karakterizasyon OTDR, epi li se dyagnostik. Yon tras ki montre chak épissure pi ba pase 0.05 dB se prèv itil epi li pa ranplase rezilta Nivo 1.
Dezyèm règ la pran plis ekip pase premye a. Yo dwe mezire pèt òdè OTDR soti nan toude direksyon yo ak mwayèn. Sa a se metòd mezi pwosedi a bati sou, ak yon sèl -rezilta direksyon sou yon lyen ki gen diferan fib yo pa sèlman enpresiz, yo mal nan yon direksyon previzib (Corning). Ki mennen nou nan lekti ki fè bon teknisyen refè bon jwenti.
Gainer a: Lè Fibre Pigtail Splice Lekti Manti
Yon OTDR pa mezire pèt épissure sou yon jwenti pigtail fib. Li mezire backscatter sou chak bò nan yon evènman ak dedwi pèt nan etap la. Lè de fib yo gen diferan dyamèt jaden mòd, koyefisyan backscatter yo diferan, epi etap dedui a kontamine pa diferans sa a.
Mezire soti nan pi gwo-bò MFD a nan direksyon ki pi piti a, enstriman an rapòte yon pwogrè aparan, sa vle di pouvwa ki pa ka egziste. Mezire lòt fason, li rapòte yon pèt gonfle. Mwayèn de direksyon yo retire zafè a epi kite figi reyèl la.
Yon konparezon kategori-nivo se pa prèv ase sou yon diferans jaden mòd, e se la a kote pifò eksplikasyon jaden yo ale mal. ITU-T mande pou yo deklare yon MFD nominal ak yon tolerans nan 1310 nm nan yon ranje otorize, ak ranje yo otorize pou kategori sèl-modèl estanda ak pliye-ensansib sipèpoze (ITU-T G.652). Sipèpoze a se pa teyorik: SMF-28 Ultra Corning a deklare 9.2 ± 0.4 μm nan 1310 nm pandan li konplètman konfòme ak G.652.D.epidepase egzijans pliye G.657.A1, kidonk "G.657 fib" pa di ou anyen poukont li sou jaden an mòd ou ap splising nan. Lòt konsepsyon pliye-ensansib, patikilyèman nan kategori B yo, chita pi ba.
Se konsa, règ travay la se pa "atann yon gainer chak fwa G.657 satisfè G.652". Li se: li MFD nominal yo deklare sou tou de fich done yo, kab kòf la ak pigtail la, epi atann asimetri direksyon lè de valè deklare sa yo diferan anpil. Non kategori yo pral twonpe ou, fich done pa pral. Se poutèt sa nou enprime fib klas, G.652D, G.657A1 oswa G.657A2, sou spesifikasyon pigtail la, e poukisa mande yon founisè pou MFD deklare a se yon kesyon rezonab olye ke yon sèl pedant.
Depanaj Fibre Pigtail Splicing Fòt: Verifye, Lè sa a, Aji
| Sentòm | Verifye an premye | Gen plis chans kòz | Aksyon | Re-splis obligatwa? |
|---|---|---|---|---|
| Estimasyon Splicer pi wo a 0.1 dB, enklizyon vizib | Enspekte imaj jwenti a anvan ou koupe anyen | Kontaminasyon vaporize nan jwenti a | Re-dezabiye, netwaye ak IPA fre, re-kole, re-eplis | Wi |
| Repete move mesaj -kole | Tcheke tandans ang klivaj rapòte a atravè dènye jwenti yo | Mete lam oswa longè teren enkonsistan | Wotasyon pozisyon lam, verifye longè teren, enspekte figi a | Wi, apre koreksyon zouti |
| Arc enstabilite, pèt trennen sou vant atravè yon chanjman | Li kontwa arc ak kouri kalibrasyon arc | Mete elektwòd oswa kontaminasyon | Netwaye elektwòd, ranplase nan konte manifakti a espesifye | Se sèlman jwenti ki afekte yo |
| Erè aliyman sou fib vizib pwòp | Enspekte V-rainures ak detantè yo | Debri nan genyen siyon yo | Netwaye ak alkòl ak prelèvman, re-syèj la | Non, re-kouri menm fib yo |
| Manch ki lach oswa jwenti koupe-sant apre fou a | Konfime dyamèt manch rad kont fib ak detantè | Move gwosè manch oswa pwofil fou | Koupe tounen, korije manch rad, refè sik espesifye a | Wi |
| Pèt parèt sèlman apre plato a fèmen | Trase ak yon VFL anvan relouvri jwenti a | Makrobend ki soti nan yon bobin ki twò sere oswa yon janm kwense | Re-bobin nan reyon minimòm koube kab la epi re-abiye | Non |
| Gwo pèt yon direksyon, genyen lòt la | Konpare MFD deklare sou tou de fichye yo | Diferans jaden mòd ant kòf ak pigtail vè | Teste bidireksyon ak mwayèn anvan ou manyen jwenti a | Non |
| Pa gen limyè sou yon sèl fil | Re-tcheke kat koulè a ak kalite fib la sou tou de bò yo | Strand travèse oswa dezakò nan mòd | Korije kat la. Si kalite fib yo diferan, seksyon an dwe re-planifye olye ke re-splis. | Re-planifye, pa re-splize |

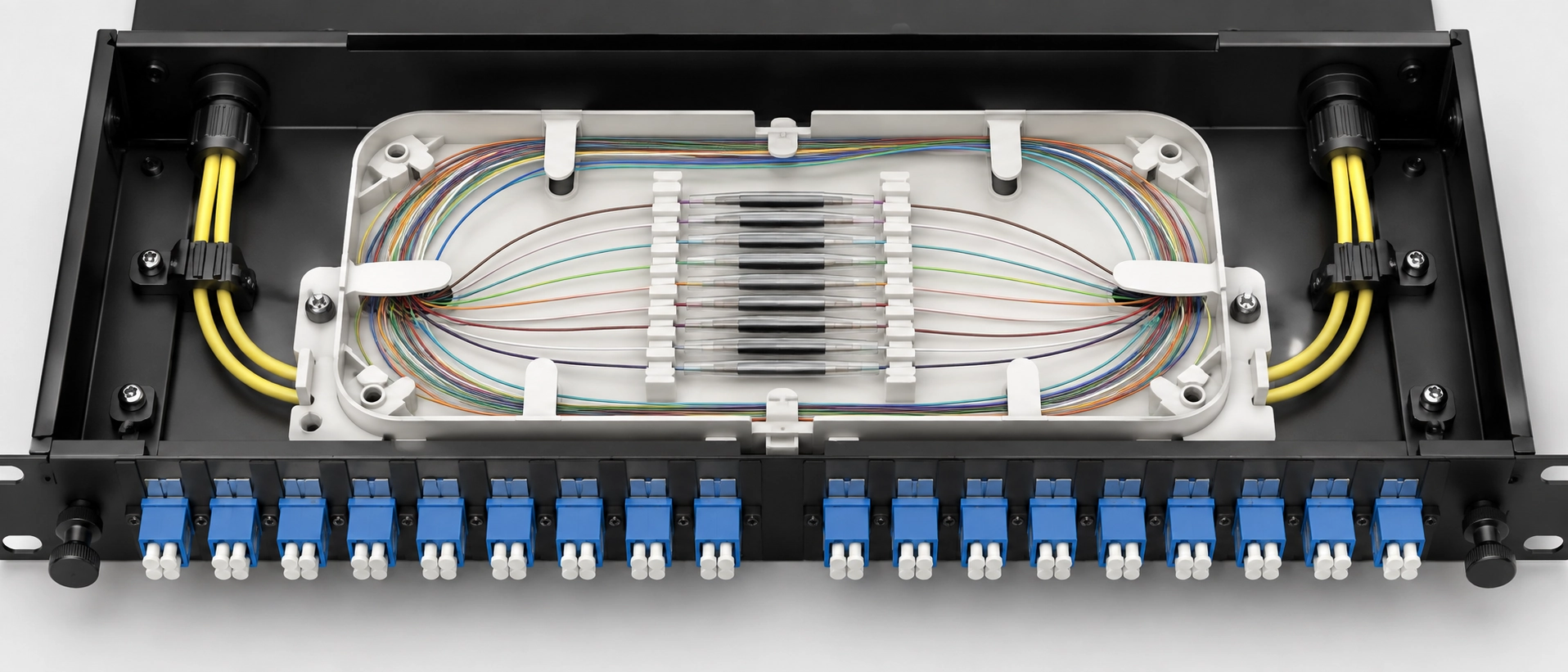

Fibre Pigtail épissure Plato routage, kanson ak reyalite etajè
Sèvi ak épissure-sou konektè olye pou yo pigtails fib lè pozisyon plato, olye ke pèt optik oswa pri inite, se kontrent obligatwa a. Epise-sou konektè pa bezwen yon manch pwoteksyon ekstèn oswa yon pozisyon detantè pou estoke li (Fluke Networks), ak nan yon patiraj 1U ak yon plato ki deja pote yon konpleman konplè nan jwenti, ki se desizif.
Fwontyè a kouri nan lòt fason nan kat kondisyon: espas panèl adekwat, pri pou chak revokasyon pwoblèm nan volim, koòdone konektè a ka bezwen chanje pita nan lavi plant la, oswa ou vle fen konektè a dwe yon atik faktori -teste ak figi pèt dokimante olye ke yon jaden -pwodwi youn.
Twa sitiyasyon deplwaman fè pigtail fib la vs épissure-sou desizyon konektè nan yon konkrè patch panel. Nan yon kabinè FTTH oswa bwat tèminal, pigtails yo se wout pi pito lè bwat la anbake ak yon plato entegral, konte detantè a kouvri konte fib la ak omwen yon pozisyon rezèv, longè manch ou achte aktyèlman chèz nan detantè sa a, ak konsepsyon an mande pou yon faktori -konektè fini nan pò a. Chanje nenpòt nan sa yo epi re-kouri konparezon an. Nan yon pòtè ODF nan antre yon sant done, plant k ap rantre yo konvansyonèlman kole ak panno ki chaje ak ke yo te fini nan faktori-e achitekti a sipoze plato ki egziste, kidonk nenpòt moun ki mande kijan pou kole fib pigtails nan yon ODF ap travay andedan yon konsepsyon ki deja reponn kesyon sa a. Nan yon IDF antrepriz konprese kote yo te espesifye yon panèl 1U pou 48 fib, aritmetik la souvan pa fèmen, ak chwa reyèl la se ant yon patiraj ki pi fon ak episaj-sou konektè. Komès sa a-se menm bagay ki dèyèkonpare yon panèl patch kont yon ODFnan etap konsepsyon.
Kit aritmetik la fèmen nan ka espesifik ou a depann de twa varyab pa gen okenn atik jeneral ka bay: kapasite detantè plato ou a, longè manch pwoteksyon w ap itilize a, ak chemen wout la soti nan detantè a adaptè. Voye nou modèl panèl la, konte plato ak konte fib, epi nou pral travay figi yo kanson ak longè kont twa sa yo epi voye tounen yon longè pigtail rekòmande ak sekans fib pou patiraj sa a, ansanm ak fèy travay mezi nou te itilize pou rive la.
Espesifye Fibre Pigtails ki Splice Netwaye
Uit liy spesifikasyon detèmine kijan yon pigtail fib konpòte sou ban an, epi chak youn nan yo parèt pita kòm swa vitès oswa rivork nan plato a.
| Spesifikasyon | Poukisa li chanje travay la épissure |
|---|---|
| Kalite Connector | LC, SC, FC, ST, E2000 ak lòt moun, matche ak plak adaptè a deja espesifye olye ke transceiver la. |
| Polonè | UPC pou lyen dijital estanda, APC kote refleksyon tounen zafè, tankou nan PON ak RF kouvri videyo. Ladiferans ant APC ak UPC fen-jeometri figiprensipalman chanje pèt retounen. Pèt ensèsyon toujou depann sou fen-jeyometri figi, konsantrikite ferrule, pwòpte ak kalite konektè kwazman an. |
| Fibre klas ak te deklare MFD | G.652D, G.657A1 oswa G.657A2, ak MFD nominal la deklare, kidonk rezilta OTDR yo entèprete kont kòf la. |
| Mòd ak kategori | OS1/OS2, oswa OM1 jiska OM5. Yon dezakò isit la se yon pwoblèm re-planifikasyon, se pa yon pwoblèm splicing |
| Dyamèt kab | 0.9 mm pou plato-travay dans, 2.0 mm oswa 3.0 mm kote janm la okipe oswa achemine deyò patiraj la |
| Materyèl jakèt | PVC, LSZH oswa PE, detèmine pa spesifikasyon pwojè a, evalyasyon dife lokal la ak espas enstalasyon an. Yon founisè pa ta dwe ranplase youn ak lòt sou rezon pri san apwobasyon alekri |
| Derivasyon nan mezire chemen aktyèl la: pozisyon detantè a, koube-route reyon, pozisyon adaptè, Lè sa a, yon bouk sèvis long ase pou yon sèl re-splice nan longè teren ou a. Ofri estanda kouri 0.5 m a 3 m nan konte soti nan 1 a 48, ak figi ki kòrèk la andedan ranje sa a soti nan panèl la olye ke nan yon règ. | |
| Sekans koulè ak etikèt | TIA-598-D oswa lòd IEC, plis etikèt pwojè, kòd bar oswa kòd QR aplike nan faktori a olye ke pa yon teknisyen sou yon nechèl |
De liy dokiman ki nan menm lòd acha a: pou chak-pakèt oswa pou chak-dosye tès inite ki kouvri pèt ensèsyon ak pèt retounen, ak yon sètifika konfòmite. Tou de se livrable estanda bò kote nou olye ke eksepsyon, ki se sa ki fè konvèsasyon akseptasyon an kout lè rezilta pwòp OTDR yon kliyan yo anba revizyon.
Si ou vle wè kisa dokiman sa a sanble aktyèlman anvan ou komèt bay yon founisè, mande nou yonkoutim fib optik pigtailfèy spesifikasyon ansanm ak yon echantiyon rapò tès IL ak RL ki soti nan yon pakèt konparab. Li se yon fason pi rapid pou jije yon manifakti pase nenpòt reklamasyon fichye done, ki gen ladan sa yo nan atik sa a.
FAQ
Ki sa ki se yon pèt episur akseptab lè splicing pigtails fib?
Anba 0.1 dB pou chak épissure se sib k ap travay pou travay telecom ak 0.3 dB se limit ANSI/TIA-568.3-E pou kab lokal, men spesifikasyon pwojè a gouvène kote yo konfli.
Poukisa OTDR mwen an montre yon pèt negatif sou yon épissure pigtail fib?
Li se yon zafè backscatter ki te koze pa yon diferans dyamèt jaden mòd ant de fib yo, ak mwayèn bidireksyon retire li.
Ki ang kochon yon -pèt fib pigtail épissure bezwen?
Anba 0.5 degre se kote rezilta yo vin toujou repete, bay longè teren, pozisyon detantè ak gwosè manch yo matche ak ekipman ou an.
Èske mwen bezwen yon panèl patch espesyal pou kole pigtails fib?
Wi. Boîtier la bezwen aliye plato, detantè épissure, depo kanson ak gid reyon koube-, ak yon chasi revokasyon dirèk-ki manke sa yo pa ka pratikman konvèti sou plas.
Èske mwen ta dwe itilize pigtails fib oswa epitou-sou konektè?
Sèvi ak pigtails lè espas plato a adekwat epi pri pou chak pò oswa fleksibilite konektè enpòtan, epi sèvi ak episur-sou konektè lè pozisyon plato yo se kontrent obligatwa.
Kouman pou mwen chwazi longè pigtail fib ki kòrèk la pou yon panèl etajè-monte?
Mezire vrè chemen ki soti nan detantè episur rive nan pozisyon adaptè sou wout reyon -koube a, epi ajoute yon bouk sèvis ase lontan pou yon sèl re-eplis nan longè teren ou a.
