LC Fibre Connector: Kalite, Itilizasyon, ak Ki jan yo chwazi youn nan dwa pou pwojè ou a

Si w ap travay ak rezo fib optik, konektè fib LC a se youn nan premye konpozan w ap rankontre. Li parèt nan prèske tout anviwonman modèn kab estriktire - soti nan switch sant done-nan-lyen sèvè ak patch backbone antrepriz ak ankadreman distribisyon telecom.

Men, anpil achtè ak enstalatè jaden yo toujou rankontre menm kesyon pratik: Ki sa egzakteman se yon konektè LC? Ki kalite konektè LC ki egziste, e ki jan yo diferan? Ki jan LC diferan deSC, ST, oswa FC? Epi lè w kanpe devan yon lòd achte, ki jan ou fè asire w ke kab patch LC ou chwazi a matche ak pyès ki nan konpitè ou a?

Gid sa a travay sou kesyon sa yo etap pa etap. Olye ke lis pwodwi san kontèks, li eksplike ki kote konektè LC anfòm, kisa pou verifye anvan kòmande, ak ki erè pou evite - pou ou pase mwens tan depanaj dezakò apre kab la rive.

Ki sa ki se yon Connector fib LC?

LC kanpe pou Lucent Connector. Li te orijinèlman devlope pa Lucent Technologies (kounye a yon pati nan Nokia) epi li te vin tounen youn nan pi lajman deplwaye ti fòm faktè (SFF) konektè fib optik nan endistri an. Konektè LC a estandadize anbaTIA-604-10 (FOCIS-10), ki defini kondisyon intermateability li yo pou konfigirasyon senp, duplex, ak quadruplex.

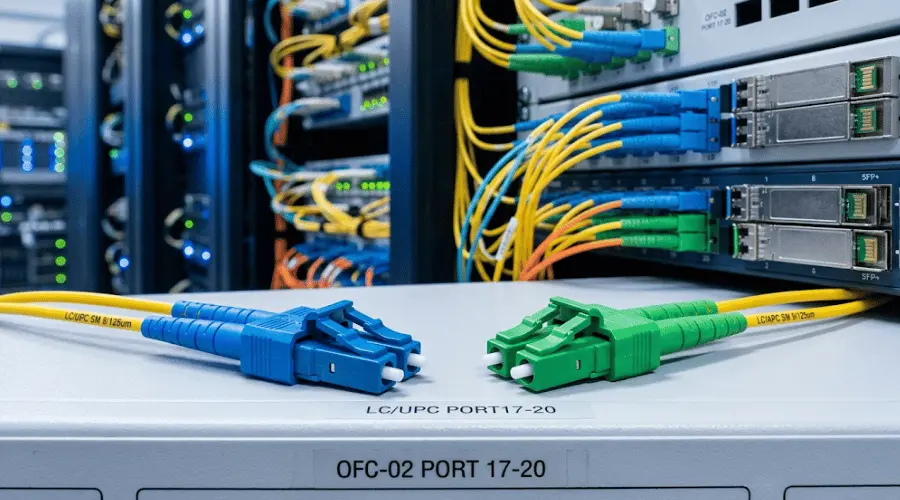

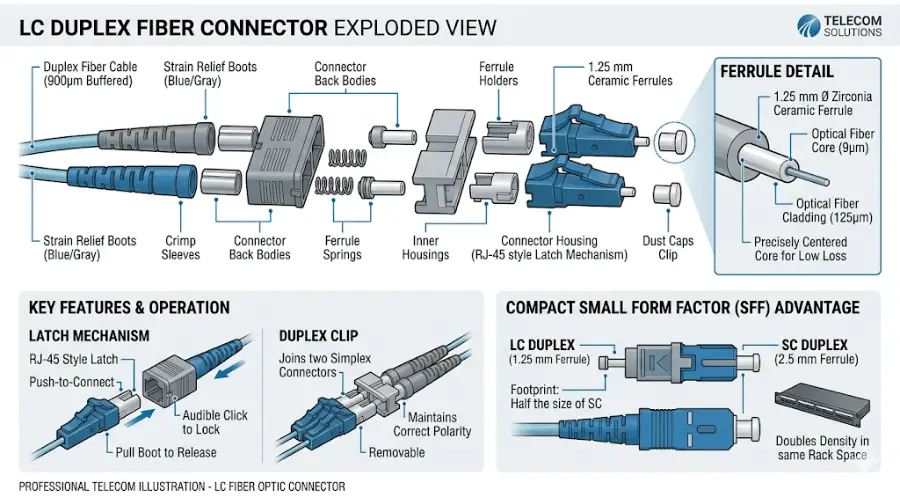

Ki sa ki fè konsepsyon LC a diferan se 1.25 mm férule seramik li yo - egzakteman mwatye dyamèt 2.5 mm férul yo itilize nan konektè SC, ST, ak FC. Sa ki pi piti ferrule, konbine avèk yon mekanis pouse -rale kontra ki sanble ak yon clip RJ-45, pèmèt dansite pò siyifikativman pi wo sou panno plak ak plak fasad ekipman yo. Nan pratik, ou ka anfòm apeprè de fwa plis pò LC nan menm espas panèl la konpare ak SC.

Konektè LC a travay ak tou demòd sèl ak fib multimode. Sa a se yon pwen vo mete aksan byen bonè, paske youn nan miskonsepsyon ki pi komen se ke "LC" implique yon mòd fib patikilye. Li pa fè sa. Fòma konektè a ak mòd transmisyon fib la se de espesifikasyon separe - ak konfizyon yo se youn nan fason ki pi rapid yo fini ak kab enkonpatib sou sit.

Karakteristik kle ak avantaj nan konektè LC

Gwosè Kontra enfòmèl ant pou Gwo-Dansite Cabing

Sèl pi gwo rezon ki fè LC domine enfrastrikti fib modèn se dansite. Nan yon etajè 1U-panèl patch mòn, adaptè LC pèmèt ou pake nan byen plis pò fib pase ou ta ka ak pi gwo fòma konektè. Lè w ap branche yon kabinè sant done kote chak inite espas etajè enpòtan - oswa lè w ap korije yon gwo-pò- switch fèy konte - avantaj dansite sa a se pa sèlman pratik, li se souvan yon kondisyon difisil.

Mekanis Latch serye ak aliyman konsistan

Konsepsyon latch LC a bay yon kwazman an sekirite ak yon klik ki tande, sa ki fè li senp pou teknisyen yo konfime yon bon koneksyon pandan enstalasyon. Ferrule seramik zirkonya 1.25 mm bay pèt ensèsyon ki ba (tipikman anba 0.3 dB pou chak pè akoupye) ak pèfòmans optik repete atravè sik konekte-dekonekte. Pou anviwònman ki gen aktivite patch souvan - deplase, ajoute, ak chanjman nan klozèt fil elektrik antrepriz oswa enstalasyon kolokasyon - ki repetibilite enpòtan.

Entèfas estanda pou modil optik ki baze sou SFP-

Pifò SFP, SFP +, ak SFP28 optik transceiver yo itilize duplex LC interfaces. DapreDokimantasyon modil SFP Cisco a, tout pò SFP estanda yo itilize konektè kalite LC-. Sa vle di ke si ekipman rezo ou a depann sou optik SFP - ak pi fò switch Ethernet modèn, routè, ak konvètisè medya fè - LC patch câbles se prèske sètènman sa ou bezwen pou entèkoneksyon.

Kalite LC Connector: Ki opsyon ou genyen?

Lè moun chèche "LC connecteur tip," yo dabitid vle konprann diferan fòm pwodwi ki sèvi ak entèfas LC. Isit la se yon pann nan kategori prensipal yo.

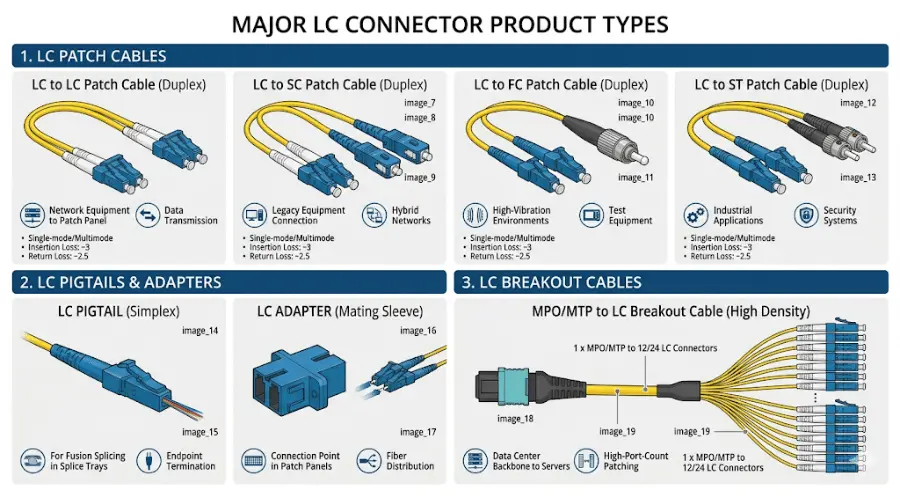

LC Fibre Patch Câbles

LC fibre patch câblesse pwodwi ki baze sou LC-pi souvan achte yo. Yo vini nan plizyè konektè-konbinezon fen pou okipe diferan senaryo patch:

• LC pou LC patch kòd- chwa estanda pou chanje-a-panèl oswa panèl-a-koneksyon panèl kote tou de bò yo itilize LC
• LC a SC kòd patch - yo souvan bezwen lè w konekte nouvo pyès ki nan konpitè ki ekipe LC-a ansyen enfrastrikti ki baze sou SC-
• LC a FC oswa LC a ST kòd patch - yo itilize nan anviwònman melanje-anviwònman oswa konfigirasyon tès espesyalize
• MPO/MTP pou asanble LC - pou fè tranzisyon ant gwo -fib- tronk kolòn vètebral ak LC endividyèl -fè fas a pò switch

Chak nan sa yo disponib nan yon sèl mòd (OS2) oswa multimode (OM3, OM4, OM5) vèsyon. Fen konektè a pa detèmine mòd fib - toujou verifye spesifikasyon fib la poukont li.

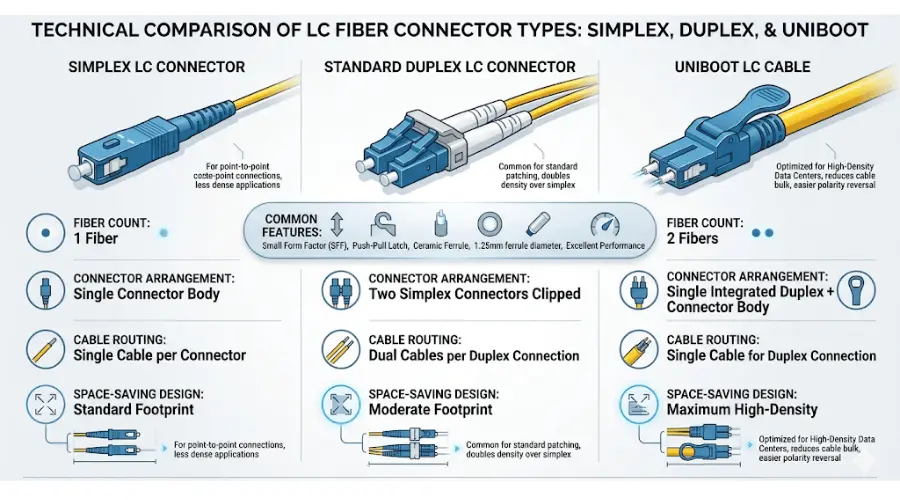

Senp vs Duplex LC Konektè

A senp LC konektèmete fen nan yon sèl fil fib. Yon konektè duplex LC pè de fib kòt a kòt - youn pou transmèt, youn pou resevwa. Pifò transceiver-lyen Ethernet ki baze sou yo mande pou kable duplex, paske modil SFP la bezwen chemen TX ak RX separe. Sepandan, sèten optik bidireksyon (BiDi) transmèt ak resevwa sou diferan longèdonn sou yon sèl fib, ki egzije sèlman câbles LC senp. Toujou tcheke fichye done transceiver la anvan ou bay lòd.

Standard Duplex vs Uniboot LC Câbles

Yon kab estanda duplex LC gen de pye fib separe, yo chak ak pwòp konektè ak bòt li yo. Auniboot LC konsepsyonkonbine tou de fib nan yon sèl jakèt ak yon lojman konektè inifye. Diferans pratik la parèt pi plis nan anviwònman ki gen gwo -dansite:

• Nan yon kabinè sant done ki gen anpil moun kote w ap korije 48 oswa 96 pò pou chak panèl, câbles uniboot diminye dyamèt pake anpil, amelyore koule lè a epi fè li pi fasil pou trase koneksyon endividyèl yo.
• Lè ou bezwen ranvèse polarite pandan enstalasyon, kèk konsepsyon uniboot pèmèt zouti -mwens polarite ranvèse nan konektè a - yon ekonomize tan reyèl-konpare ak echanj tout kòd patch.
• Pou pi ba -dansite oswa mwens espas-anviwònman ki limite - yon ti klozèt telekominikasyon ak yon douzèn pò fib, pou egzanp - estanda duplex kab travay byen epi anjeneral koute mwens

LC Connector Polish Kalite: UPC vs APC

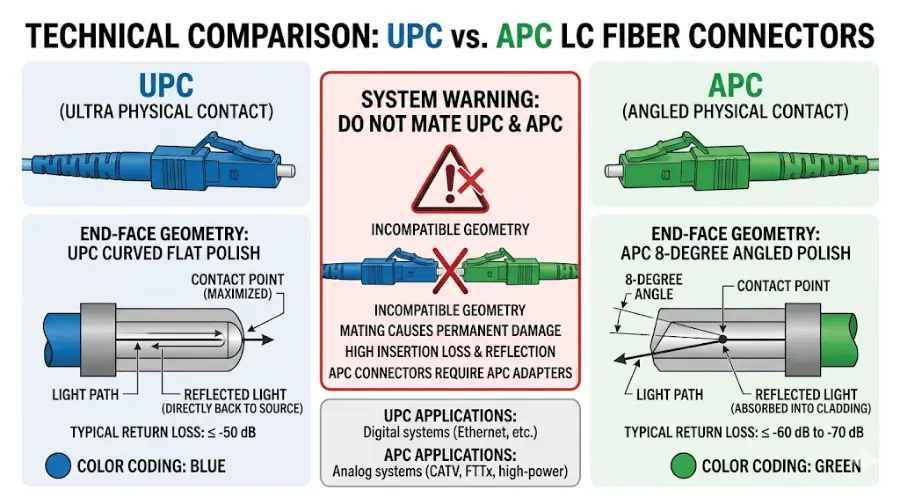

Konektè LC yo disponib nan UPC (Ultra Physical Contact) ak APC (Angled Physical Contact) polish. Konektè UPC gen yon figi fen yon ti kras koube epi yo se chwa estanda pou pifò done ak aplikasyon pou antrepriz. Konektè APC yo gen yon figi 8-degre kwen fen, ki bay pi gwo pèfòmans pèt retou - kritik nan videyo analòg, PON, ak long-sistèm telekominikasyon kote sansiblite refleksyon dèyè se yon enkyetid. Pou yon eksplikasyon pi pwofon sou kijan kalite poli afekte pèfòmans optik, gade gid nou anPC vs UPC vs APC fib konektè Polonè.

Enpòtan:Pa janm marye yon konektè UPC ak yon konektè APC. Fè fas a pwent kwen ak plat yo fizikman enkonpatib, epi fòse yon koneksyon pral domaje tou de ferrules epi pwodui pèt siyal ki pa akseptab.

LC adaptè ak kouple

LC adaptè fib optik(yo rele tou kouple) se manch kwaze ki rantre nan de konektè LC andedan yon panèl patch, patiraj, oswa priz miray. Yo vini nan fòma senp ak duplex, ak opsyon pou adaptè ibrid SC-a-LC lè ou bezwen bridge diferan kalite konektè atravè yon jaden patch.

LC Pigtails

LC fibre pigtailsse longè kout fib ki gen yon faktori konektè LC-fini sou yon bout ak yon fib vid sou lòt la. Yo tipikman fizyon-splis sou kab fèk ap rantre nan plato episur nan bwat distribisyon oswa ankadreman distribisyon optik (ODF). Pigtails yo komen nan tou de telekominikasyon deyò -terminasyon plant yo ak sant done estriktire kablaj.

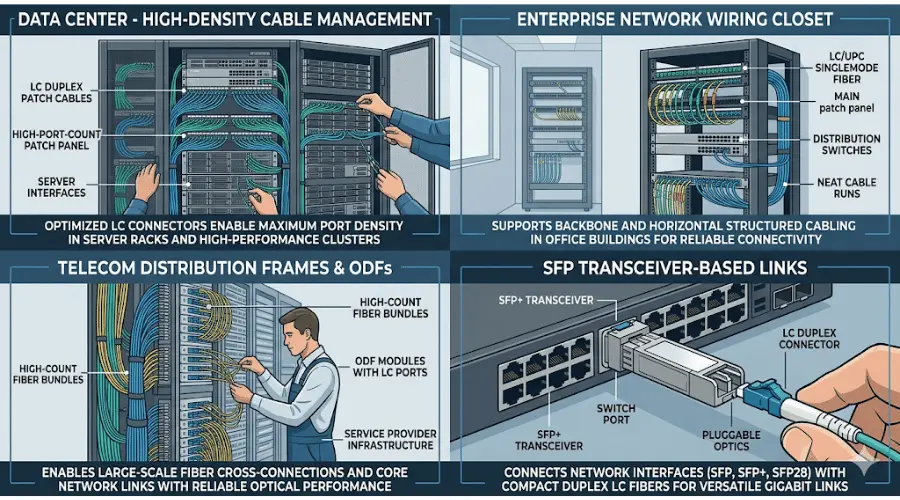

Ki kote konektè LC yo souvan itilize?

Sant Done yo

LC se fòma konektè dominan anndan sant done yo. Li okipe lyen entèkoneksyon kout ant tèt-de-switch etajè ak sèvè, kwa-konekte ant panno patch yo, ak koneksyon ki soti nan gwo -fib-konte MPO/MTP kab kòf nan pò switch endividyèl yo. Nan anviwònman ki gen gwo -dansite k ap kouri 10G, 25G, oswa menm 100G Ethernet sou konfigirasyon SFP28 oswa QSFP, LC se koòdone ou pral travay ak pi fò.

Antrepriz ak Rezo Campus

Nan bilding antrepwiz yo, kòd patch LC konekte switch, routè, ak aksè -hardware kouch nan sistèm kablaj fib estriktire. LC se espesyalman pratik nan IDF (ankadreman distribisyon entèmedyè) klozèt ak MDF (ankadreman distribisyon prensipal) kote plizyè depatman pataje enfrastrikti plak ak òganize jesyon kab esansyèl.

Telecom ak Fib Distribisyon

Konektè LC parèt nan biwo santral telecom, sant distribisyon fib, ak bwat tèminal fib optik kote gwo kantite fib bezwen sispann ak jere nan patiraj kontra enfòmèl ant. Nan FTTH (fib pou rive nan kay la) ak MDU (pliz-inite lojman), yo souvan itilize LC ansanm ak SC-APC sou bò distribisyon an.

SFP Transceiver-Lyen ki baze sou

Sa a merite pwòp mansyone paske li se yon sèl kontèks ki pi komen pou LC patch câbles. Si w ap deplwaye optik 1G SFP, 10G SFP +, oswa 25G SFP28, koòdone fib transceiver la prèske toujou duplex LC. Sa vle di chak fwa ou enstale oswa ranplase yon modil transceiver, w ap travay ak yon kòd patch LC. Pou yon gade pi pwofon sou fason LC anfòm nan deplwaman transceiver ki gen gwo -dansite, gade konparezon nou anLC vs MTP/MPO pou fib{0}}wo dansite.

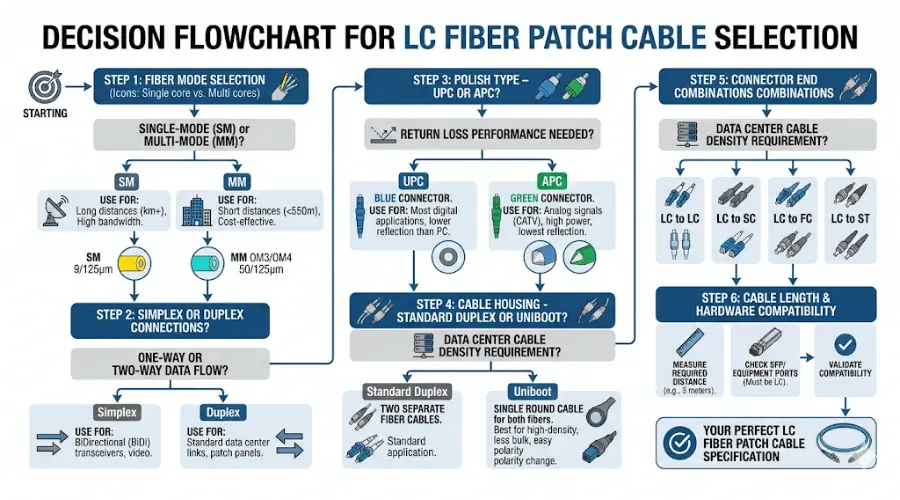

Kijan pou w chwazi bon kab patch LC a: yon apwòch etap-pa-

Chwazi bon pwodwi LC a pa konplike, men li mande pou tcheke plizyè espesifikasyon nan bon lòd. Anba la a se pwosesis la ki evite erè yo kòmande ki pi komen.

Etap 1: Detèmine mòd Fib la an premye - Pa Konektè a

Anvan nenpòt lòt bagay, konfime si lyen ou a mande pou yon sèl mòd oswa fib multimode. Tcheke fichye done transceiver la, espesifikasyon pò switch la, ak plant fib ki egziste deja. Yon konektè LC ka swa yon sèl mòd oswa multimode - fòm konektè a pa di w anyen sou fib anndan an.

Yon erè nou wè souvan nan akizisyon: yon moun bay lòd "LC patch cables" ki baze sou konektè a pou kont li, san yo pa verifye mòd fib. Kab la rive, konektè LC a klike sou adaptè a byen - men lyen an echwe oswa montre pèt twòp paske kalite fib la pa matche ak optik la. Konektè konpatibilite ak fib konpatibilite se de chèk separe.

Etap 2: Konfime Simplex oswa Duplex

Pifò lyen estanda SFP transceiver itilize duplex LC câbles. Men, si konsepsyon ou a sèvi ak optik BiDi (bidireksyon) oswa yon aplikasyon espesifik yon sèl -fib, ou ka bezwen senp. Tcheke koòdone pò a sou aparèy ou an - pa sipoze duplex pa default san yo pa verifye.

Etap 3: Chwazi Polonè Connector la

Pou majorite aplikasyon pou sant done ak antrepriz Ethernet, UPC polish se estanda. Si w ap travay nan yon anviwònman telekominikasyon PON, CATV oswa long-, APC ka nesesè. Kodaj koulè a ​​ede: bòt ble anjeneral endike UPC mòd sèl, bòt vèt endike APC. Konektè Multimode anjeneral gen bòt bèlj (OM1) oswa Aqua (OM3/OM4). Verifye kont polisye adaptè w la - lè w melanje UPC ak APC pral domaje bawo yo.

Etap 4: Deside sou Standard Duplex oswa Uniboot

Si w ap korije mwens pase 24 pò nan yon etajè ki ba-dansite, kab duplex estanda yo senp epi pri-efikas. Si w ap travay nan yon kabinè dans - 48, 96, oswa plis pò LC - câbles uniboot redwi siyifikativman konjesyon kab. Konsidere uniboot sitou lè jesyon airflow, trase kab, oswa chanjman polarite souvan se priyorite.

Etap 5: Verifye Konbinezon Fen Konektè

Se pa tout lyen ki LC-a-LC. Tcheke tou de bout chemen lyen an. Nan anviwònman melanje, yon bout ta ka LC (nan pò SFP switch la) pandan lòt bout la se SC, FC, oswa ST (nan yon panèl patch ki pi gran oswa aparèy eritaj). Hybrid patch kòd tankouCâbles SC pou LCokipe tranzisyon sa yo san yo pa adaptè adisyonèl.

Etap 6: Tcheke longè kab ak evalyasyon jakèt

Mezire chemen wout aktyèl la - pa distans liy dwat la-. Kont pou bouk sèvis, kouri kab vètikal, ak pozisyon panèl patch. Pou espas plen-, konfime jakèt kab la satisfè egzijans kòd dife lokal yo (OFNP oswa LSZH, tou depann de jiridiksyon). Longè kab depase kreye pwoblèm jesyon nan etajè dans; longè ensifizan kreye souch sou konektè.

Anvan-Ou-Lis Verifikasyon Kòmand

Anvan ou finalize nenpòt acha kab patch LC, konfime sis atik sa yo:

• Mòd fib: mòd sèl (OS2) oswa multimode (OM3/OM4/OM5)?
• Konstriksyon kab: senp oswa duplex?
• Konektè Polonè: UPC oswa APC? (Epi èske li matche ak adaptè a sou tou de bout?)
• Kalite konektè sou tou de bout yo: LC-LC, LC-SC, oswa yon lòt konbinezon?
• Longè kab: mezire sou chemen wout aktyèl la?
• Transceiver ak konpatibilite pyès ki nan konpitè: èske spesifikasyon kòd patch la matche ak fichye optik la?

LC vs SC, ST, ak FC: Yon Konparezon Pratik

Konprann ki jan LC konpare ak lòt komenkalite konektè fib optikede w deside ki lè LC se bon chwa ak ki lè yon lòt fòma ka pi apwopriye.

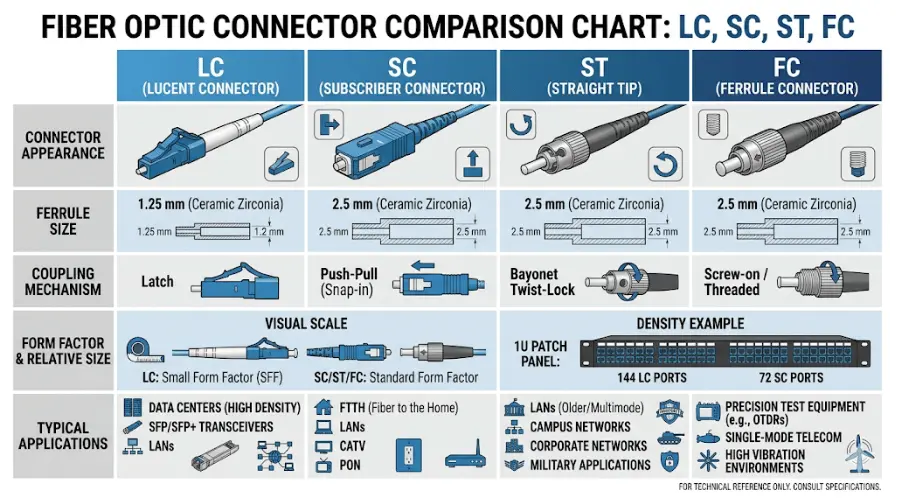

Tablo Konparezon

Ki diferans ki genyen ant konektè LC ak SC?

Diferans ki pi enpòtan an se gwosè fizik. LC sèvi ak yon férule 1.25 mm, pandan y ap SC itilize yon férule 2.5 mm. Sa vle di LC sipòte apeprè de fwa dansite pò a nan menm espas panèl la. Tou de konektè yo travay ak yon sèl mòd ak fib multimode, epi tou de itilize yon konsepsyon kouple push-pull. Nan nouvo deplwaman kote pyès ki nan konpitè ki baze sou SFP-estanda, LC se prèske toujou konektè w ap bezwen an. SC rete komen nan enstalasyon ki deja egziste, koneksyon FTTH ONT, ak anviwònman kote enfrastrikti a te bati alantou adaptè SC.

Kilè ou ta dwe itilize ST oswa FC olye de LC?

Konektè ST yo sèvi ak yon kouple tòde bayonèt-bloke epi yo jwenn sitou nan anviwònman LAN kanpis eritaj yo, enstalasyon gouvènman yo, ak kèk aplikasyon endistriyèl. Konektè FC yo sèvi ak kouple filet pou koneksyon ki an sekirite, ki reziste -vibrasyon, epi yo parèt sitou nan konfigirasyon tès ak mezi oswa ekipman telekominikasyon ki pi gran yo. Pou nouvo pwojè câblage estriktire, LC se chwa ki pi pratik nan vas majorite ka yo - men si pyès ki nan konpitè ki egziste deja ekspoze pò ST oswa FC, w ap swa bezwen kòd patch matche oswa ibrid LC-a-ST/FC câbles.

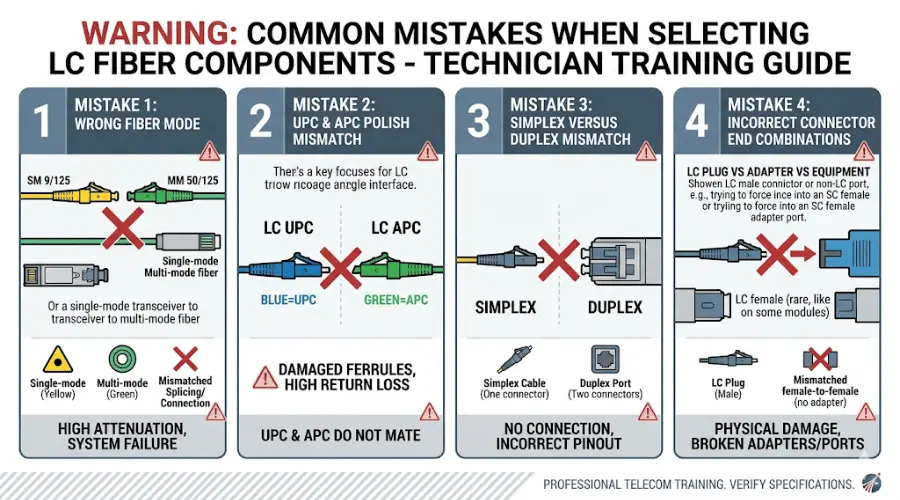

Erè komen lè w ap chwazi konpozan fib LC

Kòmande Connector a dwa men mòd nan fib mal

Sa a se erè acha ki pi souvan nou rankontre. Konektè LC a asosye fizikman ak adaptè a kèlkeswa si fib anndan an se yon sèl mòd oswa multimode. Koneksyon an sanble kòrèk, men lyen an swa echwe nèt oswa montre twòp atenuasyon. Toujou konfime mòd fib la poukont kalite konektè a.

Diferans Kalite Polonè

Mete yon konektè APC-poli nan yon adaptè UPC (oswa vise vèrsa) domaje tou de figi bout ferrule yo. Diferans lè a ki te kreye pa ang ki pa matche yo lakòz gwo pèt retounen ak grate potansyèlman pèmanan. Si w ap travay nan yon anviwònman ki melanje koneksyon UPC ak APC - komen nan distribisyon telekominikasyon - mete etikèt sou adaptè yo byen klè epi fòme anplwaye enstalasyon yo sou sistèm bòt ki kode koulè-.

Inyore Kondisyon Senp vs Duplex

Yon kab LC duplex pa pral fizikman anfòm nan yon panèl adaptè LC senp, epi yon kab simplex ap kite mwatye nan yon transceiver duplex dekonekte. Sa a son evidan, men li rive lè yo fè kòmann nan yon lis pwodwi olye ke nan yon spesifikasyon lyen verifye.

Sipoze tout pwodwi LC yo ka ranplase

Yon konektè LC se pa yon ploge inivèsèl. Mòd fib, kalite poli, konstriksyon kab (senplex/duplex/uniboot), klas fib (OM3 kont OM4, pou egzanp), ak evalyasyon jakèt kab tout bezwen matche ak konsepsyon lyen an. Tcheke espesifikasyon modil transceiver la, panèl adaptè a, ak plant fib ki deja egziste a anvan ou sipoze konpatibilite.

Chwazi ki baze sou pri pou kont li

Yon kab pri ki pi ba -ki rive ak yon kalite fib ki pa bon, yon fasad nan bout férule ki pa teste, oswa yon jakèt ki pa satisfè nivo dife bilding ou an kreye plis depans nan retravay ak tan D 'pase diferans pri a sove. Evalye konvnab premye - epi konpare pri pami opsyon ki kalifye yo.

Kesyon yo poze souvan sou LC Fibre Connectors

Ki sa ki LC vle di nan fib optik?

LC kanpe pou Lucent Connector. Lucent Technologies te devlope konsepsyon an epi li estandadize dapre TIA-604-10 (FOCIS-10). Li prezante yon férule seramik 1.25 mm ak yon mekanis pouse-rale.

Èske konektè LC a itilize pou mòd sèl oswa fib multimode?

Tou de. LC se yon fòma Connector, pa yon spesifikasyon fib. Ou ka jwenn LC patch câbles nan yon sèl mòd (OS2), ak nan klas multimode ki gen ladan OM1, OM2, OM3, OM4, ak OM5. Se mòd nan fib detèmine pa kab la ak optik yo, pa pa fòm nan konektè. Gade konparezon detaye nou an nan mòd sèl vs fib multimode pou plis.

Poukisa pifò transceiver SFP itilize konektè LC?

Modil SFP yo te fèt ozalantou konsèp ti fòm faktè - ak bawo kontra enfòmèl ant 1.25 mm LC a fè li matche ak natirèl. Koòdone LC duplex la pèmèt fib TX ak RX separe nan yon anprint piti ase pou sipòte dansite pò segondè sou switch ak routeurs. Sa fè LC estanda defakto pou koneksyon transceiver SFP, SFP + ak SFP28 atravè endistri a.

Ki sa ki se yon kab uniboot LC, ak ki lè mwen ta dwe itilize youn?

Yon kab uniboot LC konbine tou de fib duplex nan yon sèl jakèt wonn ak yon bòt konektè inifye, olye pou yo de janm yo separe nan yon kab duplex estanda. Sèvi ak câbles uniboot lè dansite patch yo wo, espas routage kab limite, oswa ou bezwen kapasite pou ranvèse polarite nan konektè a san yo pa ranplase kab la. Nan gwo-senaryo plak LC dansite - 48 pò ak pi wo a pou chak panèl - ekonomi espas yo se sibstansyèl.

Èske mwen ka konekte yon kab patch LC nan yon pò SC?

Pa dirèkteman. Konektè LC ak SC gen diferan gwosè férule ak dimansyon lojman. Pou konekte de yo, sèvi ak yon ibrid LC-a-SC patch cord, oswa enstale yon ibrid LC-SC adaptè panèl. Asire w ke mòd nan fib ak kalite polish matche ak sou tou de bò.

Ki diferans ki genyen ant UPC ak APC sou yon konektè LC?

UPC (Ultra Physical Contact) gen yon figi yon ti kras koube, plat. APC (Angled Physical Contact) gen yon ang 8-degre ki dirije limyè reflete lwen nwayo fib la, sa ki lakòz pi gwo valè pèt retounen. UPC se estanda pou pifò aplikasyon pou done ak antrepriz. APC pi pito nan PON, CATV, ak sistèm analòg kote refleksyon dèyè ka degrade bon jan kalite siyal. Gade gid UPC vs APC nou an pou konparezon teknik detaye.

Kouman pou mwen netwaye yon konektè LC?

Sèvi ak yon zouti netwayaj fib optik ki fèt pou bawo 1.25 mm - swa yon sèl-nwayaj plim ak yon sèl-klik oswa yon ti sèvyèt ki pa pouse-ak alkòl izopropilik. Enspekte bawo a ak yon mikwoskòp fib anvan ak apre netwaye. Ferrules sal oswa grate yo se youn nan kòz ki pi komen nan pèt ensèsyon inatandi nan jaden an. Pou pratik antretyen jeneral, gade antretyen fib optik nou yo ak gid netwayaj.

Konklizyon: Pran bon desizyon LC Connector

Konektè fib LC a se koòdone estanda pou pi modèn fib optik plak - ak pou bon rezon. Ferrule kontra enfòmèl ant 1.25 mm li yo sipòte dansite pò segondè, pouse -rale latch li se pratik pou teknisyen jaden yo, ak adopsyon inivèsèl li pa SFP-manifakti transceiver ki baze sou vle di li se yon pati nan prèske chak nouvo deplwaman rezo.

Men, "LC" pou kont li se pa yon spesifikasyon konplè. Bon pwodwi LC pou pwojè ou a depann sou jwenn sis bagay dwat: mòd fib, konstriksyon senp oswa duplex, polir konektè, konbinezon fen konektè, longè kab, ak konpatibilite pyès ki nan konpitè. Sote nenpòt nan chèk sa yo, epi ou riske yon kab ki konekte fizikman men echwe optik.

Si w ap planifye yon pwojè kabl fib epi w bezwen konektè LC,LC konektè fib optik, câbles patch, adaptè, oswa pigtails matche ak espesifikasyon ou, eksplore katalòg kab patch LC nou an oswakontakte ekip teknik nou anpou gid espesifik-pwojè.
