Yon ankadreman distribisyon optik (ODF) ak yon panèl patch fib optik tou de adaptè kay, òganize câbles, ak mòn andedan etajè 19-pous. Soti deyò a, yo gade ka ranplase. Yo pa. Chak moun okipe yon etap konplètman diferan nan koneksyon fib, ak enstale aparèy la move nan pwen an move nan topoloji ou anjeneral vle di dechire li soti pita.
| Ki diferans ki genyen ant ODF ak panèl patch? Fibre Patch Panel vs ODF: Diferans kle Pandan ke panno patch fib ak ODF yo tou de eleman entegral nan rezo fib optik, gen kèk diferans kle: Objektif: Panno patch fib yo itilize prensipalman pou konekte ak jere liy fib optik. Okontrè, ODF pa sèlman konekte ak jere, men tou pwoteje nwayo a, pigtail nan kab optik la, ak ajisteman liy lan. Konsepsyon: Panno patch yo anjeneral pi senp pase ODF, ki gen sèlman panno patch ak adaptè fib optik. ODF yo, nan lòt men an, gen ladan panno patch, adaptè fib optik, epi yo ka gen ladan tou lòt konpozan tankou transceiver fib optik, switch fib optik, atenuateur fib optik, elatriye. Itilizasyon: ODF yo anjeneral yo itilize nan kominikasyon long distans ak gwo-rezo, alòske panno patch yo pi souvan itilize nan rezo lokal yo ak sant done yo. Echèl: ODF yo ka akomode plis koneksyon fib, sa ki fè yo pi apwopriye pou gwo -enfrastrikti rezo. An rezime, tou de panno patch fib ak ODF yo sèvi pou òganize ak jere koneksyon fib, men senaryo konsepsyon, itilizasyon ak aplikasyon yo diferan. Lè w ap chwazi ant aparèy sa yo, konsidere objektif li yo, echèl rezo a, ak kondisyon espesifik rezo yo. |
Ki sa egzakteman se yon ankadreman distribisyon optik (ODF)?
Yon ODF se kote deyò plant (OSP) fib optik câbles antre nan yon etablisman epi jwenn òganize pou distribisyon entèn yo. Lè yon kab kòf blende 288-fib rive nan lari a, li pa konekte dirèkteman nan yon switch. Li antre nan ODF a, kote teknisyen yo retire jakèt deyò a, separe fil fib endividyèl yo, epi fizyon-epissure yo chak sou yonpigtail fib optikki bay yon pwen final konekte (tipikman SC, LC, oswa FC) pou kwa-konekte ak kab distribisyon entèn yo. Nan anpil deplwaman FTTH, ODF a tou kay modil splitter PLC ki divize yon sèl fib feeder nan plizyè branch abònen anvan branch sa yo kite ankadreman an.

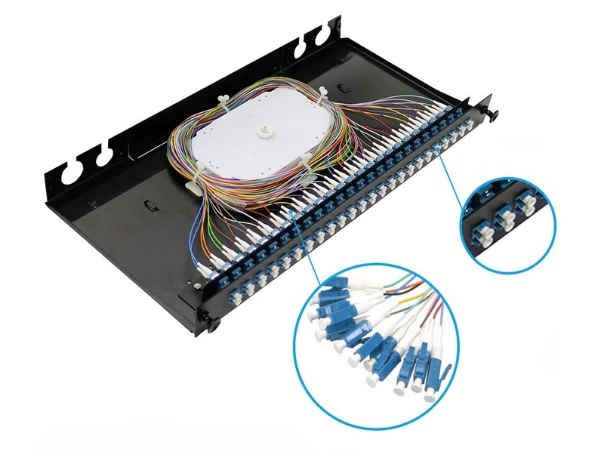

Tout travay splicing sa a bezwen yon anviwònman pwoteje. Boîtier ODF pwoteje jwenti fizyon delika kont pousyè, imidite, vibrasyon, ak kontak aksidan, pandan y ap glise -soti plato epitou yo kenbe chak pwen epitou aksesib pou tès OTDR san yo pa deranje fib adjasan yo. Gid jesyon kab entegre aplike reyon pliye minimòm sou chak strand, ki pi enpòtan pase pifò moun reyalize lè dè santèn de fib pataje yon ankadreman sèl. Yon ODF etaj-kanpe kapab akomode 576, 864, oswa plis pase 1,000 koneksyon atravè konfigirasyon plato modilè-rezon ki fè w ap jwenn yo nan biwo santral konpayi asirans yo ak enstalasyon antre kanpis kote plizyè douzèn kab kòf konvèje.
ki sa ki ODF ak IDF?
ODF (Optical Distribution Frame) se yon aparèy jesyon fib optik ki itilize pou mete fen, konekte, ak pwoteje câbles fib optik nan telecom ak anviwònman sant done. IDF (Ankadreman Distribisyon Entèmedyè) se yon pwen distribisyon rezo segondè ki pwolonje koneksyon soti nan Ankadreman Distribisyon Prensipal (MDF) nan etaj endividyèl oswa zòn nan yon bilding. ODF jere siyal fib optik, pandan y ap IDF distribye koneksyon rezo a itilizatè fen yo.
Kisa yon Fib Optique Patch Panel fè?
Yon panèl patch fib optik se yon patiraj-monte ki prezante ranje adaptè (LC duplex, SC senp, MTP/MPO) sou yon plak devan-. Dèyè plak la, kab kòf pre-termine oswa fib distribisyon pigtailed konekte nan do chak adaptè. Yon teknisyen ak yon 3-mètkòd patch fib optikploge nan bò devan epi konplete kous la nan ekipman aktif-yon switch, yon sèvè, yon konvètisè medya.
Pa gen fusion splicer, pa gen plato splicer. Ploge yon kòd patch pou pote yon nouvo sèvè sou entènèt, deploge li pou dekomisyone. Mouvman, ajoute ak chanjman (MAC) rive nan kèk segonn. Panno modèn ki gen gwo -dansite pake 24 pò duplex LC (48 fib) nan yon sèl inite etajè, ak desen kasèt MTP pouse sa a 96 oswa 144 fib pou chak inite. Nan sant done kote chak inite etajè reprezante pri byen imobilye, dansite sa a kondwi pifò desizyon acha.
Diferans kle ant ODF ak Patch Panel
Yon ODF se kote kab plant anvan tout koreksyon yo fini nèt grasa fusion splicing-joints ki ka pa manyen pandan yon dekad. Yon panèl patch konplètman baze sou konektè-: chak koneksyon fèt pou fèt ak kase alamen, osi souvan ke rezo a mande. Diferans ki genyen antpigtails fib ak kòd patchreflete menm divize pèmanan-kont-flexib sa a nan nivo eleman.
Kote, konstriksyon, ak kapasite tout swiv soti nan yon sèl reyalite. ODF yo chita nan enstalasyon antre kab yo, ankadreman distribisyon prensipal yo, ak chanm rankontre -meme-konstwi ak gwo-kalib asye kalib, soulajman entegre ak espas routage jenere paske yo ap jere kòf blende deyò. Panno patch ap viv andedan etajè ekipman yo toupre switch ak routè, pi lejè ak glise-ray-monte, paske travay yo se jesyon pwòp patch kòd nan yon anviwònman andedan kay kontwole. Epi pandan yon enstalasyon ODF ka jere dè milye de fil fib atravè plizyè ankadreman, yon panèl patch optimize pou pò-pa-dansite-inite-mwens fib total, chaje ase byen sere pou sèvi yon kabinè ekipman konplè san yo pa gaspiye espas vètikal.
Ki kote chak youn adapte nan yon deplwaman reyèl

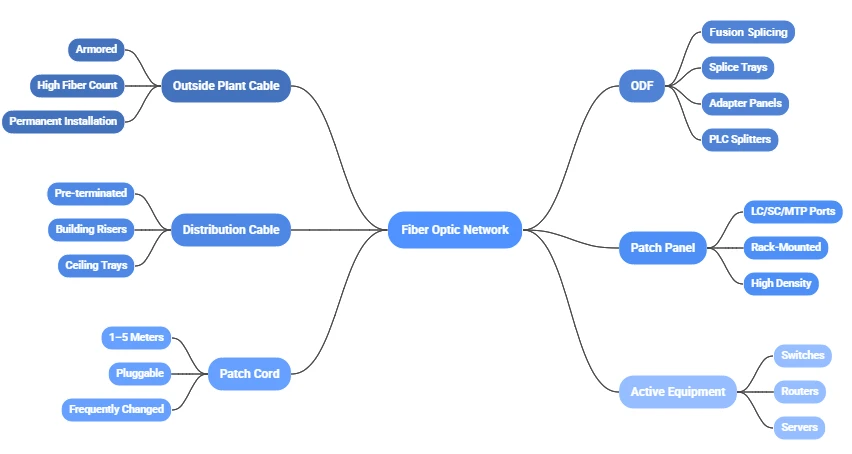

Nan yon rezo FTTH oswa FTTP tipik, yon ODF klas -transportè chita nan biwo santral la oswa kabinè. Li resevwa câbles feeder soti nan zo rèl do a, epis yo nan fib distribisyon, epi souvan kaySplitter fib optik PLCki divize yon sèl fib en an 16 oswa 32 branch abònen. Apati de la, câbles distribisyon yo ale nan tèminal nivo lari-yo ak lokal abònen yo.
Sant done travay nan lòt fason alantou. Fib kòf ki soti nan kolòn vètebral kanpis la fini nan yon ODF nan sal antre prensipal fib la, men aksyon an jou-a-jounen rive nan nivo ranje a, kote gwo-panno plak yo bay administratè yo koneksyon pò yo ploge ak deploge pandan chaj travay yo ap chanje. Yon biwo filyal oswa yon sèl -etaj-sanplwaye senplifye bagay sa yo pi lwen: si founisè sèvis la delivre fib pre-termine, yon panèl plak miray kontra enfòmèl-montage okipe tout sit la san okenn splicing ditou.
Rezo ki pi byen -yo sèvi ak tou de an tandem. ODF a okipe revokasyon kab kòf ak alontèm -konekte kwa-; panèl patch la bay koneksyon fleksib dènye -mèt ak pò ekipman yo. Apwòch sa a kouch izole anviwònman an episur sansib soti nan plak chak jou, diminye risk pou yo domaj fib aksidan. Sa vle di tou lè yon ekspansyon rezo rive -yon nouvo switch, yon nouvo ranje sèvè-sèl pyès ki nan konpitè ki bezwen chanje se nan nivo panèl patch, pa andedan ODF la.
Poukisa bon jan kalite Connector fòme tout sistèm lan
ODF ak panèl patch jwenn pi fò nan atansyon a nan diskisyon planifikasyon, men konektè yo ap fè travay aktyèl la optik. Pò adaptè, terminasyon pigtail, sifas akouple kòd patch-yo tout ajoute pèt ensèsyon, epi pèt sa a akimile. Nan yon ODF 144-fib k ap sèvi yon fann FTTH dans, yon diferans 0.1 dB pou chak konektè pile byen vit atravè plizyè santèn pè ki marye.
Pifò nan diferans pèfòmans ant yon konektè bon ak yon move yon sèl ap viv nan ferrule la. Precision-seramik zirkonya poli kenbe nwayo fib ki aliyen nan tolerans sub-mikwon; figi fen ki mal fini yo jenere pwen pèt retou ki degrade siyal gwo-vitès-patikilyèman sou 100G-ak-pi wo a lyen aderan kote chak dizyèm dB konte. Anndan yon ODF, bon jan kalite konektè enpòtan menm plis pase nan panèl patch la, paske yon pigtail ki te fusion-epise ak chita nan adaptè li yo vle di pou rete pou lavi a nan plant kab la. Yon movekonektè fib optikantere anndan yon plato épissure se pa yon bagay ou echanje soti nan yon madi apremidi.
Faktè fòm jwe nan dansite tou.Konektè LC ak férule 1.25 mm yodelivre apeprè doub kantite pò a pou chak inite etajè konpare ak faktè fòm 2.5 mm SC a, ki se poukisa LC domine panno modèn patch sant done epi li ap parèt de pli zan pli nan seksyon adaptè ODF. SC ak FC toujou kenbe tè nan plant telecom eritaj kote konpatibilite bak depase pwogrè dansite.
Matche Ekipman an dwa ak echèl rezo w la
Yon lyen biwo filyal 12-fib ak yon headend transpòtè 1,500-fib pa gen prèske pa gen anyen an komen nan yon pèspektiv pyès ki nan konpitè, epi si w twò presize gaspiye lajan menm jan ak si w pa espesifye ki lakòz pann.
Nan fen ki pi lejè-mwens pase 48 fib-yon miray-mont oswa etajè 1U-panèl patch mòn okipe travay la poukont li. Yon biwo SOHO ki konekte ak yon GPON ONT, pa egzanp, ta ka sèlman bezwen yon panèl tèminal fib 4- oswa 8-pò tou pre pwen antre bilding lan. Câbles yo rive pre-termine, kidonk pa gen anyen pou kole ak okenn rezon pou envesti nan enfrastrikti nivo ODF.
Yon fwa konte fib la kwaze nan ranje 48-a-288, yon sèl panèl patch pa pral koupe li. Yon kanpis antrepriz milti-etaj oswa noeud ISP rejyonal nan echèl sa a benefisye de asosye yon ODF devwe nan etablisman antre prensipal la ak panno plak etajè nan chak klozèt IDF. ODF a bay yon kouch kwa-konekte pwòp pou episur kòf, pandan y ap panno en yo kite anplwaye IT lokal yo reroute koneksyon san yo pa janm louvri yon plato episur. Chwazi dwa akalite konektè fib optiknan chak nivo-APC polish pou long-flux splitter bwote, UPC pou lyen done kout-rive-anpeche pwoblèm refleksyon soti nan kaskad ant kouch yo. Sa a se tou echèl kote etikèt ak dokiman yo kòmanse peye; san yo pa yon kat jeyografik pò klè ki lye pozisyon ODF episur nan pò panèl en panèl, depanaj yon lyen echwe sèl ka manje yon apremidi antye.
Pi lwen pase kèk santèn fib, ODF a vin enfrastrikti bilding pèmanan. Sant done ipè echèl yo ak biwo santral telekominikasyon yo nan echèl sa a bezwen sistèm modilè etaj-kanpe ak plato épissure ki ka anpile, chanèl routage entegre, ak panno adaptè aksè devan-ki pèmèt antretyen cho-pasaj san yo pa deranje koneksyon adjasan yo. Materyèl enstale isit la espere dire 15 a 20 ane. Gwo-klaspigtails singlemodeak adaptè yo teste nan faktori-nan nivo ODF yo koute pi plis davans, men yo elimine kouran konstan apèl depanaj sou teren ke eleman bon mache jenere sou tan.
Jesyon kab: Faktè a neglije ki pwolonje lavi pyès ki nan konpitè
Ki jan fib ap dirije atravè yon panèl ODF oswa patch afekte pèfòmans menm jan ak pyès ki nan konpitè tèt li. Vyolasyon reyon pliye, kòd patch ki anmele, ak depo kanson ki restrenn tout entwodui pèt ki parèt nan tras OTDR men ki raman vin blame sou kòz la dwat.
Singlemode fib (estanda G.652) gen yon reyon pliye minimòm alantou 15 mm, ak vyole li entwodui pèt macrobend ki an silans drenaj bidjè lyen ou. Andedan yon ODF, zòn ki pi gwo-risk yo se pwen sòti pigtail kote fib bouk soti nan plato epissure rive nan panno adaptè yo ak zòn depo ki kalme kote fib depase vin bobin. Chanèl routage koube yo ak mandrin-style bobin detantè nan yon ODF byen-enjenyè kenbe chak fil anlè reyon minimòm-menm lè yon teknisyen glise plato a deyò pou antretyen epi pouse li tounen nan.
Nan panèl la patch, pwoblèm nan chanjman soti nan viraj entèn nan jesyon kòd ekstèn. Yon panèl LC 48-pò nan yon sant done okipe akimile plizyè douzèn kòd kaskad soti nan fas devan li, epi san administratè kab orizontal ak vètikal, kòd sa yo mele, trennen sou kò konektè, epi chaje sous ferrule a ak fòs lateral konstan. Presyon mekanik sa a akselere mete fen-figi ak ogmante piti piti pèt ensèsyon-yon pwoblèm ki mare Velcro, bon jan bouk sèvis, ak etikèt ki konsistan ka anpeche totalman si disiplin nan la depi premye jou.
Layout ODF afekte tou konbyen fwa konektè yo detounen en. Lè fib kòf yo gen bon jan kanson sèvis ak chemen wout pwòp, tès OTDR ak épissure antretyen rive san yo pa rale oswa kouple nenpòt fib. Chak fwa yon konektè vin strese, dekonekte, epi re-size, fas a bout li pran kontaminasyon ak mikwo-rayures. Konsepsyon pou aksè ki ba-fòs depi nan kòmansman an vle di mwens manyen antretyen-epi mwens manyen antretyen vle di lavi konektè pi long.
Mete Li Tout Ansanm
ODF oswa patch panel se pa yon desizyon swa/oswa pou pifò rezo yo-se yon kesyon de ki aparèy ale kote. ODF a mete fen nan kab kòf yo epi li bay koneksyon kwa-alontèm-. Panèl patch la bay teknisyen yo yon kouch plak fleksib tou pre ekipman an. Jwenn topoloji sa a dwat se premye etap.
Etap de se tout bagay alantou li: bon jan kalite ferrule ak klas poli matche ak chak kouch, gwosè patiraj ki baze sou konte fib aktyèl olye pou yo devine, ak wout kab ki pwoteje konektè kont estrès mekanik nesesè. Okenn nan sa yo se travay selèb, men li nan diferans ki genyen ant yon plant fib ki kouri pwòp pou 15 ane ak youn ki jenere yon apèl sèvis chak trimès.
