Ki sa ki se yon adaptè MPO?
Yon adaptè MPO, ki pafwa ekri kòm yon adaptè MPO/MTP, se yon aparèy kouple fib optik ki fèt pou konektè milti-fib MPO. Li resevwa yon sèl konektè soti nan chak bò epi kenbe yo nan oryantasyon ki kòrèk la konsa yon ranje antye nan fib, kit se 8, 12, 16, oswa 24 nan yo, konpayon ansanm atravè yon koòdone kontra enfòmèl ant.
Kontrèman ak yonyon sèl -fib LC adaptè, ki marye jis de fib, yon adaptè MPO jere yon etalaj tout antye, pafwa de ranje anpile. Se sa ki fè li tounen zo rèldo nan gwo -panse dansite, kote espas etajè, koule lè, ak wout kab yo tout anba presyon.

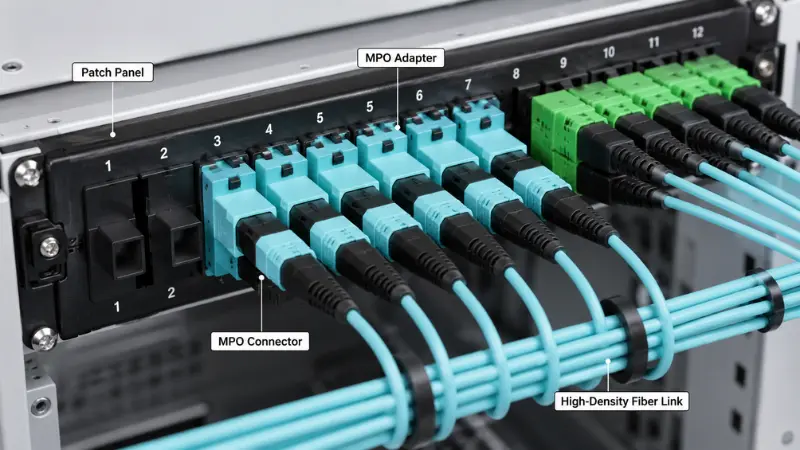

Ou pral tipikman jwenn adaptè MPO nan panno patch sant done ak kasèt MPO, kolòn vètebral ak kablaj kòf, ankadreman distribisyon optik, ak pwojè migrasyon k ap deplase lyen duplex 40G, 100G, oswa 400G sou optik paralèl.
MPO adaptè vs MPO Connector
De tèm yo vwayaje ansanm, men yo pa menm pati a. Konektè a se sou kab la; adaptè a se nan panèl la.
| Atik | MPO adaptè | MPO Connector |
|---|---|---|
| Fonksyon prensipal | Koup ak aliman de konektè MPO | Mete fen nan yon ranje fib optik |
| Kote li chita | Monte nan yon panèl, kasèt, oswa plak adaptè | Tache nan fen yon kòf oswa patch kab |
| Travay kle | Kenbe tou de konektè nan bon oryantasyon an | Pote fib yo ak konpayon ak konektè opoze a |
| Kisa pou tcheke | Polarite, oryantasyon kle, style lojman, konte fib | Konte fib, sèks, klas ferrule, polish, pèt ensèsyon |
Nan ti bout tan, laMPO konektèse pati ki tache ak kab la, pandan y ap adaptè a se pati nan panèl la ki pèmèt de konektè akouple kòrèkteman.
Ki jan yon adaptè MPO travay?
Yon adaptè MPO se yon gid mekanik, pa yon eleman optik. Li anjeneral pa gen okenn fib pwòp li yo. Lè ou pouse yon konektè nan chak bò, lojman adaptè a fikse oryantasyon yo epi kenbe pozisyon kwazman kòrèk la pou de ferrul yo ka rankontre kare.
Lojman, kle, ak broch gid
Chak konektè MPO sèvi ak yon rektangilè milti-fib (MT) ak yon ti kle sou yon bò nan kò a. Ouvèti adaptè a gen fòm nan kle sa a, kidonk yon konektè sèlman plase yon fason. Amann aliyman, menm si, soti nan ferrul yo tèt yo. Nan yon pè kòrèk, yon sèl konektè kole, sa vle di gason ak de broch gid, ak lòt la se unpinned, sa vle di fi ak de twou gid. Broch yo glise nan twou yo epi anrejistre de ferrul yo nan mikron. LaDimansyon koòdone MPOki defini zepeng sa a ak gid -jeyometri twou pou fichye gason ak fi yo tabli nan IEC 61754-7, se poutèt sa konektè konfòme ak adaptè soti nan diferan manifaktirè yo ka konekte.
Sèks Connector pa opsyonèl
Paske aliyman depann de zepeng ki chita nan twou, yon pwen k ap travay akouple bezwen egzakteman yon sèl gason ak yon sèl konektè fi. De gason pa pral chita, paske pa gen okenn twou yo pran broch yo, ak fòse yo ka domaje figi yo nan fen. De fi pa gen anyen pou aliman yo ditou. Se konsa, anvan ou kòmande, trase sèks la sou tout lyen an: si kòf ou a tè fi, kasèt la oswa kòd patch sou lòt bò a dwe pote broch yo. Adaptè a pa ka ranje yon dezakò nan sèks; li sèlman kenbe tou sa ou ba li.
Polarite adaptè MPO ak oryantasyon kle yo eksplike
Polarite se pati nan travay MPO ki pwodui plis erè jaden, paske pati yo ka anfòm mekanikman pandan ke chemen optik la mal. Nan yon lyen duplex, yon sèl fib transmèt ak lòt la resevwa. Atravè yon MPO milti-fib ki transmèt-ak-resevwa relasyon yo dwe siviv chak kòf, kasèt, ak kòd patch nan kanal la, kidonk polarite se yon pwopriyete nan lyen an antye, pa nan nenpòt adaptè.
Kalite A, Kalite B, ak Kalite C
TIA-568.3 dekri twa kalite polarite etalaj. Yo diferan nan fason fib yo trase fen a bout ak nan ki jan konektè yo kle.
| Kalite | Kat fib (kote pozisyon 1 ateri) | Oryantasyon kle | Ki kote li anfòm |
|---|---|---|---|
| Kalite A (dwat) | Pozisyon 1 a pozisyon 1 | Kle-jiska kle-desann | Kasèt-kablaj estriktire; kanal la bezwen yon kòd patch ranvèse |
| Kalite B (ranvèse) | Pozisyon 1 a pozisyon 12 | Kle-jiska kle-moute | Chwa a komen pou optik paralèl dirèk; menm kòd patch yo travay nan tou de bout |
| Tape C (pè-ranvèrse) | Pozisyon 1 a pozisyon 2, nan pè swap | Kle-jiska kle-desann | Kèk sistèm duplex MPO-pou-LC |
Tout twa yo valab ak estanda-konfòme yo, epi yo tout twa reyalize menm objektif la pou yo transmèt sou yon bout pou resevwa sou lòt la. Trape an se ke yo pa entèoperab si ou melanje yo. Chwazi yon metòd pou enstalasyon an antye epi kenbe li konsistan, paske laTIA-568.3 metòd polariteyo ka ranplase nan rezilta men se pa lè yo konbine nan menm kanal la.
Lekti kle-moute ak kle-desann
Kle-anlè vle di onglet kle konektè a pwen anlè; kle-desann vle di li pwen desann. Avèk kle a anlè ak fen fas a nan direksyon ou, pozisyon 1 chita sou bò gòch la. Kit de konektè ki marye rankontre kle-jiska kle-desann oswa kle-jiska kle-moute se egzakteman sa ki deside yon kat dwat kont yon kat ranvèse, kidonk sou yon fich done relasyon kle a se yon siy dirèk sou kalite polarite a. Yon sèl pèlen vo signaling: ranvèse pozisyon tou ranvèse figi an fen kwen souAPC singlemode konektè, Se konsa Tip B se nòmalman yon konvansyon multimod, plat-polonè. Si w ap travay ak APC, konfime poli a ak ang anvan ou sipoze yon metòd.
MPO vs MTP adaptè: Èske yo menm?
Ou pral souvan wè pati ki make MPO/MTP epi w ap mande si w ap achte de bagay diferan. MTP se yon mak ki anrejistre US Conec pou pwòp konektè MPO améliorée li, ki te konstwi pou tolerans pi sere ak yon férule k ap flote ak yon kranpon metal. Dapre definisyon anMTP konektè konplètman konfòme ak estanda MPO a, se konsa MTP ak jenerik MPO intermate. Mete klèman, chak MTP se yon MPO, men se pa tout MPO ki se yon MTP.
Pou yon adaptè, sa vle di yon bon jan kalite adaptè MPO pral kwaze MTP ak konektè jenerik MPO menm jan; diferans pratik nan konsistans pèt ak akoupman -durabilite sik la ap viv sitou nan konektè a, pa kouple a. Lè yon spesifikasyon pwojè di MTP, li vo tcheke si kliyan an vle di mak US Conec espesyalman oswa si li itilize mo a lach pou nenpòt MPO, paske distenksyon sèl sa a chanje pri ak apwovizyone. Pou yon konparezon pi fon, gade nou angid pou fib MPO ak MTP.
Kalite adaptè MPO
Dapre konte fib: 8, 12, 16, ak 24
Koresponn ak adaptè a ak fòma konektè a ak aplikasyon an. Konte komen ak kote yo parèt:
- 8 ak 12 fib:40G-SR4 ak 100G-SR4 itilize 8 fib, souvan loje andedan yon MPO 12-fib; singlemode 400G-DR4 itilize tou 8 fib nan yon MPO-12.
- 16 fib:400G-SR8 ak variantes 800G yo sèvi ak 16 fib, ak 8 transmèt ak 8 resevwa, nan yon MPO-16.
- 24 fib:yon fòma de -ranje pou dansite trè wo ak kèk lyen eritaj 100G-SR10.
Yon MPO-12 ak yon MPO-16 pa ka ranplase. Yo diferan nan lajè ferrule ak kle, kidonk ouvèti adaptè a diferan tou. Konfime konte sou tou de konektè a ak panèl la anvan ou achte.Plizyè -konte adaptè MTP/MPOyo disponib pou senplifye ba, men adaptè a toujou gen matche ak konektè w ap itilize aktyèlman.
Singlemode vs multimode
Adaptè MPO vini pou tou de. Singlemode (OS2) adapte pi long ak bidjè pèt pi sere, pandan y ap multimode (OM3, OM4, OM5) domine lyen ki kout -rive, gwo-nan sant done a. Kalite fib kondui konektè Polonè a ak klas pèfòmans, e souvan koulè lojman an. Si w ap toujou deside kiyès pou deplwaye, apèsi nou an sousinglemode kont fib multimodeetabli konpwomi yo-.
Kòd koulè ak lojman
Koulè se yon premye siy itil. Aqua anjeneral siyal OM3 oswa OM4, magenta oswa erika vyolèt souvan siyal OM4, siyal lacho vèt OM5, ak ble oswa vèt se komen pou singlemode. Men, se yon siy, se pa yon garanti, paske manifakti yo varye epi chwa UPC-kont-APC afekte koulè kò a tou. Li done fich la pou kalite fib, polarite, ak klas olye ke achte sou koulè lojman pou kont li. Si desizyon koulè ou vrèman gon sou glas la, laOM1 a OM5 fanmi multimodeeksplike kijan klas yo bay aplikasyon yo.
Bride vs bride
Sa a se yon desizyon panèl-apte plis pase yon desizyon sou pèfòmans.
| Aspè | Bride | San bride |
|---|---|---|
| Montaj | Vis-fikse sou yon panèl metal | Snap-nan clip, zouti-mwens |
| Pi bon lè | Fiks ODF oswa panno patch, manyen pi lou, re{0}}patching souvan | Gwo -panno modilè ak kasèt, rapid asanble |
| Echanj- | Pi fò kenbe, pi dousman pou monte | Vit pou monte, retansyon depann sou dekoupaj panèl la |
Si adaptè a ap viv nan yon ankadreman metal fiks ki vin okipe souvan, bride se chwa ki pi an sekirite. Si w ap pake yon panèl modilè dans epi ou vle zouti -mwens asanble, san bride anjeneral genyen.
Ki kote adaptè MPO yo itilize?
Olye ke aplikasyon lis, li ede gade nan pwen an koneksyon ak nòt seleksyon an pou chak.
Sant done yo.Adaptè MPO yo chita nan panno patch yo, sou dèyè kasèt yo, ak nan kòf-a-kof. Yon chemen tipik kouri yon gwo-konteMPO kòf oswa kab patchsou yon panèl, Lè sa a, kraze li soti nan kasèt nan pò duplex LC. Nòt seleksyon an: matche ak kalite polarite kasèt la ak oryantasyon kle, oswa levasyon an pa pral prezève transmèt ak resevwa.
Telecom ak ODF.Nan ankadreman distribisyon optik ak wout santral-biwo, MPO konsolide anpil fib nan panno kontra enfòmèl ant. Si w ap chwazi ant estil ankadreman, konparezon nou anODF kont panèl patchkouvri kote chak anfòm.
Kasèt ak levasyon.Anpil kasèt itilize adaptè MPO nan dèyè a ak LC nan devan an, vire yon kòf nan pò patch duplex. Pou deplwaman melanje, gadeLC kont MTP/MPO pou gwo dansite, ak kote yon
8-debaz SC-a-MTP/MPO levasyonfè sans.
Migrasyon gwo-vitès.Deplase soti nan duplex nan optik paralèl, kabl MPO senplifye kouch fizik . 400G-SR8, pou egzanp, kouri.16 fib sou yon MPO-16pa IEEE 802.3. Si w ap pran yon etap 100G an premye, nou an
Gid kabl 100Gmache atravè opsyon yo.
Benefis yon ti koutje sou
| Benefisye | Ki sa sa vle di nan pratik |
|---|---|
| Pi wo dansite | Yon koòdone MPO pote 8 a 24 fib, koupe kantite kouple ak adaptè nan etajè a. |
| Jesyon pi pwòp | Mwens pwen koneksyon vle di mwens konjesyon ak pi bon koule lè |
| Pi vit enstale | Kòk pre-termine ak kasèt sote sou-sit polisaj ak splising |
| Pi fasil amelyorasyon | Yon zo rèl do MPO ki te planifye ka retounen lakay yo nan kasèt, erupsyon, oswa optik paralèl dirèk pita. |
| Gwo-vitès pare | Yon anfòm natif natal pou 40G, 100G, ak 400G transceiver paralèl |
Ki jan yo chwazi yon adaptè MPO: yon kad 6-etap?
Olye ke w chwazi pa fòm, travay desann kanal la nan lòd:
- Konfime kalite lyen an.Èske se yon lyen dirèk MPO-a-MPO, oswa yon kasèt manje kòf MPO ki soti nan LC?
- Konfime koòdone transceiver la.Remake kantite fib ak konektè, pa egzanp 100G-SR4 nan 8 fib, oswa 400G-SR8 nan 16 fib epi souvan APC.
- Konfime kantite fib kòf la.MPO-8, 12, 16, oswa 24; adaptè a gen matche ak li.
- Konfime kasèt kont dirèk.Kasèt mete kat polarite a pou ou. Yon lyen dirèk pouse polarite sou kòf la ak kòd patch, kidonk ou pote responsablite a tèt ou.
- Konfime oryantasyon kle ak lojman.Kle-jiska kle-desann oswa kle-jiska kle-moute pou metòd ou a, ak bride oswa san bride pou panèl ou a.
- Konfime bidjè pèt ak pwòpte.Chwazi ensèsyon-note pèt bidjè lyen ou bezwen an, epi planifye pou enspekte ak netwaye anvan kwazman.
Si etap 1 jiska 5 kite ou gen plis pase yon konte pou stock, yon adaptè milti-fòma ka senplifye etajè a, men sèlman apre etap sa yo fin regle.
Egzanp: Chwazi yon Adaptè pou yon Panel Patch Sant Done
Di w ap mete yon kòf 24-fib OM4 MPO sou yon panèl 1U epi w ap kraze l nan LC duplex pou switch 100G-SR4. Konektè kòf yo se fi, ak konektè MPO kasèt yo se gason, kidonk yon adaptè MPO estanda marye yo san yo pa gen okenn eklatman sèks. Ou te estandadize sou Metòd B, kidonk kasèt yo ak kòf yo se Kalite B epi konektè yo satisfè kle-jiska kle-; adaptè a tou senpleman dwe sipòte oryantasyon sa a ak fòma fib-kontaj kasèt la itilize. Ou chwazi adaptè san bride paske panèl la se yon enfichable dans-nan konsepsyon, kay akwa paske fib la se OM4, ak yon klas ki ba-pèt paske kanal la deja depanse bidjè sou de konpayon kasèt. Anvan patching, ou enspekte chak férule. Okenn nan sa a se ekzotik, men sote chèk la polarite ak tout panèl la tou dousman transmèt nan transmèt.
Lis verifikasyon spesifikasyon adaptè MPO pou RFQ
Lè ou voye yon demann quote, bay founisè a detay sa yo pou bon pati a anbake premye fwa:
- Konte fib: 8F, 12F, 16F, oswa 24F
- Kalite fib: singlemode (OS2) oswa multimode (OM3, OM4, OM5)
- Kalite polarite: A, B, oswa C
- Oryantasyon kle: kle-jiska kle-desann, oswa kle-jiska kle-moute
- Sèks Connector yo itilize nan lyen an
- Lojman: bride oswa san bride
- Koulè ak materyèl lojman
- Ranje tanperati opere
- Ensèsyon-klas pèt oswa lyen-bijè bidjè
- Bouchon pousyè, ak plak adaptè oswa konpatibilite dekoupaj panèl
- Konfòmite tankou RoHS, plis yon rapò tès
Yon dyagram kablaj kout ansanm ak lis sa a retire pi fò nan retounen -ak-.
Enspekte ak netwaye anvan ou marye
Yon ferrule MPO pake anpil figi fen nan yon sèl sifas, kidonk yon sèl tach ka pran plis pase yon kanal. Sou 16- ak 24-fib ferrules varyasyon nan wotè atravè fib fè netwayaj inifòm pi difisil, ki se poukisa règ la se enspekte, netwaye, ak Lè sa a, enspekte ankò. Kontaminasyon parèt kòm pi gwo pèt ensèsyon, pi wo refleksyon, ak lyen tanzantan ki ralanti trase nan yon panèl dans. Sèvi ak bon enspeksyon MPO ak zouti netwayaj epi swiv sonfini-fas pratik enspeksyondevan chak konpayon. Nòt nou yo sou
manyen kavalye MPOkouvri gadri -a-jounen ki kenbe figi yo pwòp an premye.
Erè komen, ak sa yo koute
- Inyore polarite.Pati yo anfòm, men transmèt tè sou transmèt. Lyen an se nwa, epi ou pèdi tan trase yon koneksyon ki fizikman sanble kòrèk.
- Trete MPO ak MTP kòm idantik nan bon jan kalite.Tou de konpayon, men pèt ak rezistans diferan. Sipoze egalite ka tou dousman kònen yon bidjè lyen sere.
- Achte sou koulè pou kont li.Aqua pa konfime klas, polarite, oswa poli. Fichye a fè sa.
- Bliye sèks.De zepeng oswa de konektè unpinned pa pral aliman, ak fòse yo ka grate figi yo nan fen.
- Pa gen plan ajou.Yon adaptè ak kòf ou chwazi sèlman pou jodi a ka pa tounen lakay ou pwòp nan 400G oswa 800G pita.
FAQ sou Adaptè MPO
K: Kisa yon adaptè MPO aktyèlman fè?
A: Li marye de konektè MPO epi li kenbe yo aliyen konsa yon ranje antye nan fib konpayon nan yon fwa nan yon sèl koòdone kontra enfòmèl ant.
K: Èske adaptè a menm jan ak konektè a?
A: Non Connector a tache ak kab la, ak adaptè a se pati nan kouple nan panèl la ki pèmèt de konektè konpayon.
K: Èske mwen ta dwe itilize Kalite A oswa Tip B?
A: Sa depann de tout chanèl la. Kalite B komen pou optik paralèl dirèk paske menm kòd patch yo travay nan tou de bout yo. Kalite A komen nan kasèt-kablaj estriktire. Deside yon fwa epi kenbe l cohérente bout pou bout.
K: Èske yon adaptè ka sèvi tou de MPO-12 ak MPO-24?
A: Non. Lajè bawo a ak kle diferan, kidonk ouvèti adaptè a se konte-espesifik. Gen kèk adaptè yo ofri nan plizyè vèsyon konte, men chak vèsyon toujou matche ak yon fòma.
K: Kouman pou mwen li kle-anlè oswa kle-desann nan yon espèk oswa foto?
A: Jwenn onglet kle a sou kò a konektè. Kit de konektè ki akouple rankontre jiska-a-desann oswa moute-a-moute, sa di ou kat jeyografik dwat kont ranvèse, ki lye dirèkteman ak kalite polarite a.
K: Èske adaptè singlemode ak multimode jis diferan koulè?
A: Non. Tip fib afekte polish, klas, ak tolerans, pa sèlman koulè. Konfime spesifikasyon konplè a.
K: Ki adaptè MPO mwen bezwen pou 400G oswa 800G?
A: Optik paralèl sa yo itilize yon MPO-16 16-fib, souvan ak APC. Koresponn ak adaptè a ak konte ak kle sa a.
K: Kouman pou mwen konnen yon adaptè founisè a bon?
A: Mande pou kalite fib, polarite, sèks, lojman, ensèsyon-klas pèt, ak yon rapò tès, Lè sa a, tcheke ke li konpayon ak satisfè bidjè lyen ou a.
K: Kisa mwen ta dwe bay lòd ansanm ak adaptè yo?
A: Anjeneral kòf ak patch câbles, kasèt, yon plak adaptè oswa panèl, ak bouchon pousyè, tout matche ak menm polarite ak konplo kle.
Konklizyon
Yon adaptè MPO se yon ti pati ki gen yon gwo travay: kenbe de konektè milti-fib aliyen pou lyen an fonksyone premye fwa. Jwenn konte fib, polarite, sèks, kalite fib, ak lojman dwa, epi konfime yo kont estanda koòdone ak polarite olye ke achte sou aparans. Si w ap kalkile yon pwojè MPO/MTP, voye founisè w la konte fib, kalite polarite, oryantasyon kle, style lojman, ak yon dyagram kab la devan. Sa se chemen ki pi rapid sou bò dwat laMPO adaptèak asanble kab matche yo pou rezo ou a.
