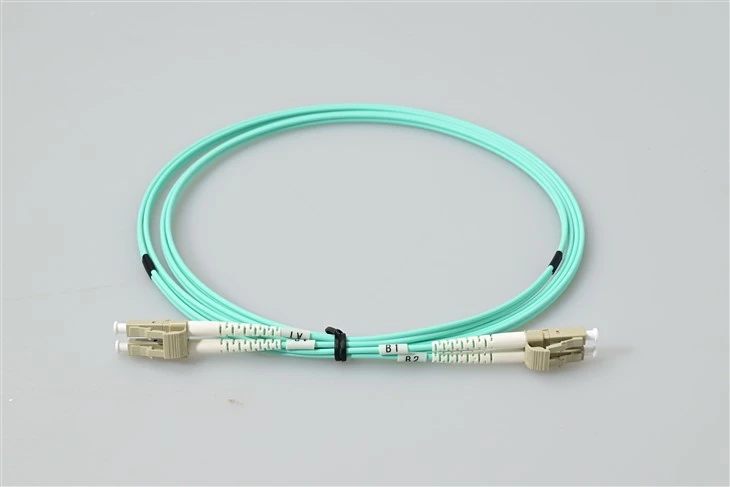

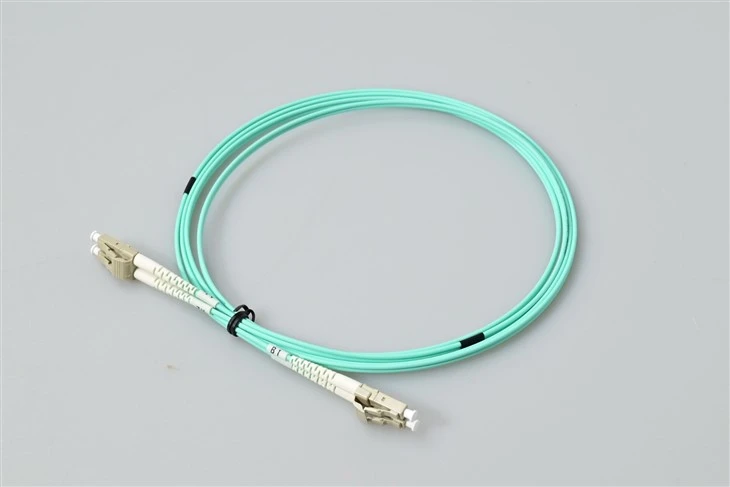

Ki sa ki se LC LC patch kab?
LC-LC fibre patch kabak de konektè fib LC fini nan tou de bout se kalite ki pi souvan itilize fib optik kab nan endistri an. Konpare ak lòt câbles fibre optique komen, LC fibre câbles ofri dansite anwo nan syèl la ak yon bòn pèfòmans nan pifò aplikasyon.
Câbles nou yo 100% optik enspekte ak teste pou pèt ensèsyon.
Spesifikasyon
| Kalite Connector | LC UPC pou LC UPC | Mòd fib | Om{0}}/125μm |
| Fibre Klas | G657A/G652D | Longèdonn | 1310/1550nm |
| Pèt Ensèsyon | Mwens pase oswa egal a 0.3dB | Retounen Pèt | Pi gran pase oswa egal a 50dB |
| Min. Reyon Bend (nwayo fib) | 10mm | Min. Reyon koube (kab fib) | 10/5D (dinamik/estatik) |
| Konte fib | Duplex | Kab Jacket | LSZH |
| Tanperati Fonksyònman | -20 ~ 70 degre | Tanperati Depo | -40 ~ 80 degre |
Metòd klasifikasyon nan câbles optik
Fib optik kab se yon liy kominikasyon ki sèvi ak fib optik satisfè kondisyon pèfòmans optik kòm mwayen transmisyon pou reyalize transmisyon siyal optik. Li konsiste de eleman tankou nwayo kab la, eleman ranfòsman, ak djenn, epi li ka gen ladan tou eleman adisyonèl tankou kouch ki enpèmeyab, kouch tanpon, kouch izolasyon, ak kouch zam jan sa nesesè.
Metòd klasifikasyon nan câbles optik sitou gen ladan sa ki annapre yo:
Pa mwayen transmisyon: kategori nan yon sèl -câbles fib optik mòd ak câbles fib optik multimode.
Dapre estrikti debaz kab la: li divize an kab optik bloke, kab optik skelèt, kab optik tib santral, kab optik riban, ak kab optik plat.
Konpozan ranfòse: kategori nan kable optik ki pa-metalik, kab optik estanda, ak kab optik eleman ranfòse.
Pa metòd enstalasyon: divize an kab optik kanal, kab optik anlè, dirèk -ki antere kab optik, ak kab optik soumaren.
Ki baze sou anviwònman itilizasyon yo, yo kategorize nan câbles optik andedan kay la ak câbles optik deyò.
Aplikasyon
OM3 LC fib kavalye ak nwayo 50/125 mikronyo enjenyè pou kout -rive 10 Gigabit Ethernet kouri andedan chanm sèvè yo. Aqua-kab duplex multimode ak jacketed la sipòte efektif Pleasant modal nan 2000 MHz·km nan 850nm, sa ki pèmèt etajè serye-a-koneksyon etajè pou deplwaman hyperscale.
Kòd patch multimode LC 10Gb-sa a bay debi konsistan pou rezo zòn depo Fibre Channel. Enjenyè rezo k ap chwazi kab patch fib OM3 pou enfrastrikti SAN yo benefisye de 300-mèt rive nan 10GbE, sa ki redui nesesite pou rejenerasyon siyal nan enstalasyon gwosè mwayen yo.
Enstalasyon ki mande pou kab kolòn vètebral multimode ant etaj yo depann sou LC LC-nan-LC OM3 ki pa sansib pou koube pou navige nan chemen ki sere. Djenn ekstèn LSZH a satisfè kòd sekirite dife pou enstalasyon plen ak monte nan bilding komèsyal yo.
Anviwònman pwodiksyon videyo ki transmèt 3G-SDI san konprese oswa 12G-SDI sou fib benefisye de pèt ensèsyon ki ba nan jumper duplex LC OM3 sa a. Enjenyè difizyon yo souvan bay lòd an gwo -aqua multimode câbles pou patch ant routè SDI ak inite kontwòl kamera.
Ekip IT Swen Sante k ap deplwaye sistèm PACS ak ekipman dyagnostik D 'yo chwazi fib duplex OM3 LC pou iminite EMI li yo ak espas lajè. Faktori -pèfòmans optik yo teste chak kab asire konfòmite ak kondisyon sevè rezo lopital.
FAQ
Q1: Ki distans transmisyon yon LC pou LC OM3 multimode kab sipòte nan 10GbE?
A: OM3 50/125 kab fib duplex sipòte 10 Gigabit Ethernet jiska 300 mèt. Pou pi long kouri nan menm bilding nan, konsidere amelyore nanOM4 oswa altènatif fib singlemode.
Q2: Èske mwen ka itilize kòd patch aqua multimode sa a ak transceiver 40GbE QSFP +?
A: Wi. Lè yo asosye ak modil 40GBASE-SR4 QSFP+, kavalye fib OM3 LC a sipòte transmisyon paralèl jiska 100 mèt. Asire w kab rupture oswaMTP-pou-LC ekipaymatche ak konfigirasyon polarite a.
Q3: Èske jakèt LSZH sou kab sa a apwopriye pou espas plen?
A: LSZH (Low Smoke Zero Halogen) jakèt kab diminye emisyon toksik lafimen pandan combustion. Pou enstalasyon plen lè -manyen ki gouvène pa kòd dife strik, konfime règleman lokal yo aksepte LSZH-rated OM3 multimode fibre patch cables.
Q4: Ki jan reyon pliye minimòm 10mm pwoteje rezo mwen an?
A: Bend-debaz fib G657A1 ensansib la tolere routage pi sere san degradasyon siyal. Enstalatè k ap travay ak gwo -panno patch LC nan etajè sèvè fèmen yo konte sou fleksibilite sa a pou kenbe entegrite lyen yo.
Q5: Ki spesifikasyon pèt ensèsyon tipik pou kab duplex LC OM3 sa a?
A: Chak fen konektè teste pou mwens pase oswa egal a pèt ensèsyon 0.3dB. Pi ba pèt tradui nan pi gwo bidjè pouvwa optik, ki se kritik lè kaskad pwen patch miltip nan yon sistèm kabl estriktire.
Q6: Èske longè koutim disponib pou lòd sant done esansyèl?
A: Wi. Sèvis kòd OEM fibre patch yo enkli longè kab koutim, etikèt, ak anbalaj. Kontakte ekip lavant la pou pri an gwo multimode LC-a-LC kab sou lòd ki depase 100 moso.
Q7: Ki kòd koulè ki idantifye fib multimode OM3?
A: Konvansyon endistri yo itilize yon jakèt akwa (ble limyè -vèt) pou kab fib OM3 50/125. Kodaj koulè sa a ede teknisyen yo fè distenksyon ant lyen multimode ak jòn singlemode oswa zoranj OM1/OM2 kabl pandan enstalasyon.
Q8: Èske kab patch sa a sipòte aplikasyon 25GbE?
A: Fib OM3 evalye pou 25GBASE-SR jiska apeprè 70 mèt. Pou tout 100 mèt 25GbE rive,OM4 multimode duplex LC câblesofri plis maj bandwidth modal.
