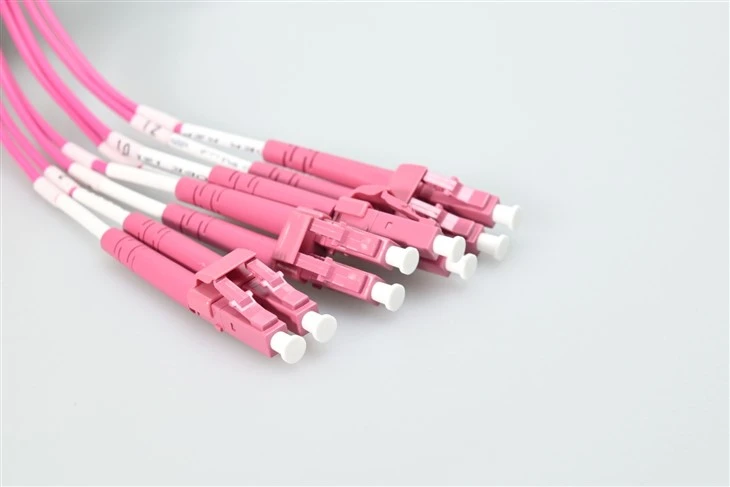

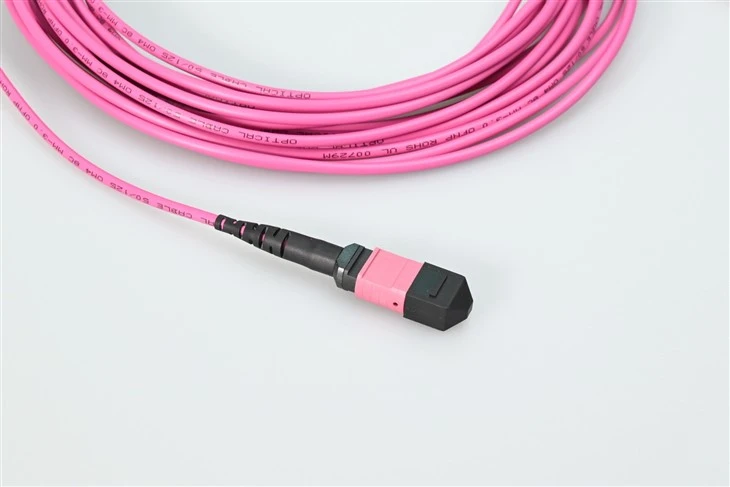

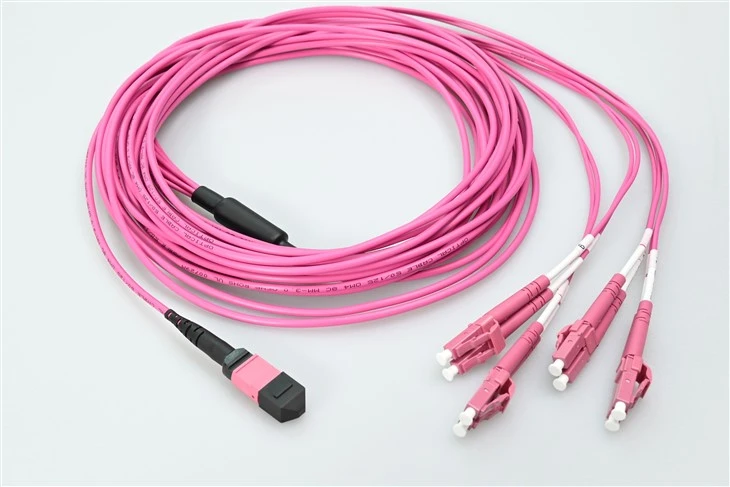

Evolux Fibre MTP TO LC UPC 8CORE OM4 3.0MM PATCH CORD sipòte migrasyon sant done yo nan pi gwo pousantaj done lè yo itilize ak kòf nou yo. Câbles MTP® yo se yon solisyon efikas pou gwo -reparasyon fib dansite nan sant done yo, elimine nesesite pou revokasyon jaden ki pran tan-. Yo fèt pou ekonomize espas ak senplifye jesyon kab pandan y ap bay opsyon patch ki efikas nan kabinèt yo. Pou deplwaman kòf zo rèl do, nou anMTP OM4 12-fibre multimode kòf patch câblesofri yon solisyon kablaj konplemantè segondè{0}}dansite.

Spesifikasyon

Konektè A	MTP Fi (San PIN)	Konektè B	LC UPC Duplex
Mòd fib	OM{0}}/125μm	Longèdonn	850/1300nm
40/100G Ethernet Distans	150m nan 850nm	Distans Ethernet 10G	400m nan 850nm
MTP Connector IL	0.35dB Max (0.15dB Tip.)	LC Connector IL	Mwens pase oswa egal a 0.2dB
MTP Connector RL	Pi gran pase oswa egal a 20dB	LC Connector RL	Pi gran pase oswa egal a 30dB
Atenuasyon nan 850nm	Mwens pase oswa egal a 2.3dB/km	Atenuasyon nan 1300nm	Mwens pase oswa egal a 0.6dB/km
Kab Jacket	Plenum (OFNP)	Konte fib	8 fib
Dyamèt deyò kab (OD)	3.0mm	Dyamèt Deyò Breakout (OD)	2.0mm
Enstalasyon Tensile chaj	66N	Fòs rupture (long / kout tèm)	80/240N
Tanperati Fonksyònman	(-10 a 60 degre (14 a 140 ℉)	Tanperati Depo	(-10 a 70 degre (14 a 158 ℉)

Karakteristik

Top-atizana bon jan kalite asire yon transmisyon relab

-MTP Connector: Bay siyal ki konsistan epi pèmèt konsepsyon sistèm adaptab.

-Fibre: Pèmèt ogmante fleksibilite nan wout kab ak depo nan pli sere.

-Jacket: Diminye potansyèl domaj atravè dife-materyèl ki reziste ak ba-lafimen.

Optimize dansite câbles pou satisfè divès kondisyon anviwònman an.

- Diminye depans enstalasyon yo lè w minimize fatra, amelyore jesyon kab ak rasyonalize deplwaman.

Amelyore rezo w la fasil grasa yon ploge-zanmitay pou itilizatè-.

- MTP®-Câbles ekipay LC fasilite rapid amelyorasyon pousantaj done, ki gen ladan migrasyon soti nan 10G a 40G. Pou pi byen konprann ki jan OM4 konpare ak lòt klas multimode anvan ou angaje nan yon enfrastrikti kabl, gade apèsi nou an souDiferans kalite fib OM1 jiska OM5 multimode ak evalyasyon Pleasant.

Aplikasyon

Sant Done 10G a 40G/100G Migrasyon Rezo

MTP-LC breakout Cable sa a bay yon chemen ajou dirèk soti nan enfrastrikti Ethernet 10G a 40G/100G. Konfigirasyon 8-fib la matche ak kondisyon estanda 40G QSFP + transceiver, sa ki pèmèt san pwoblèm migrasyon vitès sant done san yo pa ranplase panno patch ki baze sou LC ki deja egziste. Pou yon gid planifikasyon konplè sou chwa kablaj estriktire nan 100G, al gade nan atik nou an souki jan yo chwazi bon kab fib optik pou deplwaman sant done 100G.

Segondè -Patch Fib Dansite nan Enstalasyon Kolaj yo

Ki fèt pou etajè-a-etajè ak kabinè-nivo plak kote espas limite. Konsepsyon fanout MTP-to{-LC konsolide uit koneksyon fib nan yon sèl koòdone MTP, sa ki redui konjesyon kab nan anviwònman kolokasyon ki gen gwo -dansite.

Enstalasyon espas aeryen plenum pou bilding antrepriz

Jakèt OFNP plen-la satisfè kòd sekirite kont dife pou enstalasyon nan espas pou manyen lè anlè plafon gout. Rezo kanpis antrepriz ak bilding komèsyal ki mande kòd -kablaj fib ki konfòme yo benefisye de kòd patch sa a.

Kout -Arive 40G QSFP+ ak SFP+ entèkoneksyon

Konekte pò switch 40G QSFP+ dirèkteman nan kat pò 10G SFP+ lè l sèvi avèk estrikti 8-fib breakout la. Sa a kab ekipay MTP pou konvèsyon QSFP-a-SFP elimine nesesite pou modil levasyon separe. Lè pwen final la correction mande yon pò adaptè fiks olye de yon dirèk kab kouri, nouMTP/MPO adaptè fib optik pou 8, 12, ak 24-fib panèl aliyebay koòdone nan matche.

Tès ak laboratwa Ekipman Fib Koneksyon

Sipòte ekipman tès optik ak konfigirasyon laboratwa ki mande pou koneksyon multimode OM4 ak pèt ensèsyon ki ba verifye. Faktori a -teste 0.35dB MTP Connector asire debaz mezi egzat pou aplikasyon pou tès fib.

FAQ

Q1: Ki diferans ki genyen ant konektè MTP ak MPO sou kab levasyon sa a?

A: MTP se yon mak ki anrejistre US Conec ki satisfè estanda MPO ak karakteristik amelyore tankou broch gid oval ak kranpon metal pin. Kab sa a sèvi ak konektè otantik US Conec MTP ak pèt ensèsyon maksimòm 0.35dB, ki depase konektè jenerik MPO nan konsistans siyal.

Q2: Èske kab sa a 8-fib MTP-LC sipòte 40G QSFP + transceiver?

A: Wi. Konfigirasyon 8-fib la matche ak kondisyon chanèl yo pou modil 40GBASE-SR4 QSFP+. Chak pò 40G sèvi ak 4 fib pou transmèt ak 4 fib pou resevwa, sa ki fè MTP sa a LC levasyon kab konpatib ak estanda 40G transceiver multimode. Pou yon konparezon kòt a kòt sou lè yo sèvi ak LC ak MTP/MPO entèfas nan anviwònman ki gen gwo dansite, gade nou an.Gid pratik pou seleksyon konektè LC vs MTP/MPO pou gwo -dansite fib patch.

Q3: Kisa evalyasyon plèn OFNP vle di pou kab patch fib sa a?

A: OFNP (Optical Fibre Non-Condictive Plenum) endike jakèt kab la reziste dife -e li pwodui lafimen ki ba lè li ekspoze a flanm dife. Yo apwouve kab breakout plénum -MTP sa a pou enstalasyon nan bilding espas retounen lè san kanal.

Q4: Ki distans kab OM4 MTP-LC sa a ka transmèt siyal 40G oswa 100G?

A: Dapre espesifikasyon yo, kab patch multimode OM4 sa a sipòte transmisyon Ethernet 40G / 100G jiska 150 mèt nan longèdonn 850nm, ak 10G Ethernet jiska 400 mèt.

Q5: Èske konektè MTP sa a gason (epingle) oswa fi (san zepeng)?

A: fen MTP a se fi (pinless). Lè w konekte ak kab kòf MTP oswa kasèt, asire konektè kwazman an se gason (epingle) pou reyalize aliyman apwopriye ak koneksyon ki ba -pèt.

Q6: Ki aplikasyon ki mande pou yon plèn-kab fib MTP ak LC?

A: Kod bilding anjeneral mande pou kab-plèn nan plenyè retounen lè plafon, espas etaj ki wo nan sant done, ak nenpòt zòn kote lè sikile pou sistèm HVAC. Kab fanout MTP OFNP-jacketed sa a satisfè kondisyon enstalasyon sa yo.

Q7: Èske mwen ka bay lòd koutim longè pou MTP-LC 8-fib breakout cable sa a?

A: Wi. Longè kab koutim, konte fib altènatif, ak diferan konfigirasyon janm levasyon yo disponib sou demann. Kontakte lavant pou espesifye kondisyon ekipay MTP ou yo pou lòd an gwo oswa pwojè.
