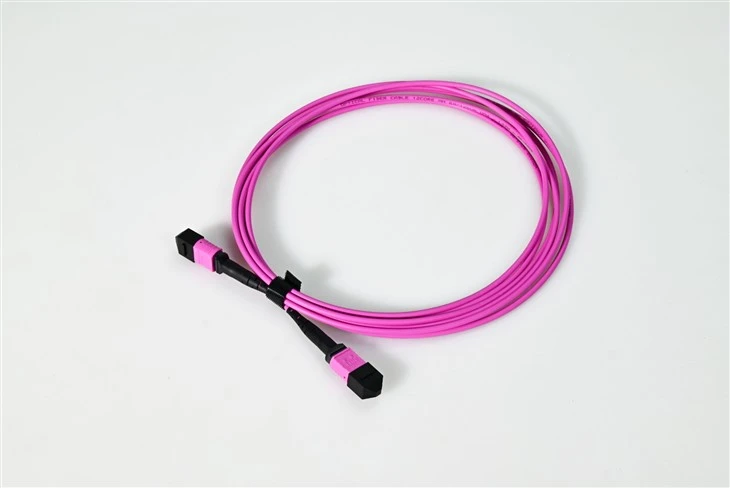

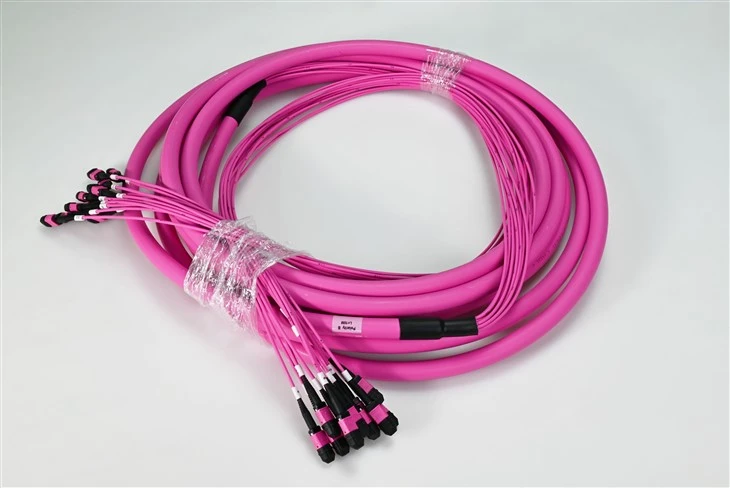

MTP MPO Fibre Patch kòd 12 Nwayo OM4

A: Gwo kesyon - sa a se pwobableman bagay ki pi komen kliyan mande nou! Diferans kle a se Pleasant ak distans. OM4 gen yon lajè modal 4700 MHz·km konpare ak 2000 MHz·km OM3 a - sa plis pase doub. Ki sa sa vle di nan pratik? Pou aplikasyon 40G SR4, OM4 fè w jwenn 150 mèt kont 100 mèt OM3. Pou 10G, w ap gade 400-550 mèt ak OM4 konpare ak 300 mèt ak OM3. OM4 tou gen pi ba atenuasyon (mwens pase oswa egal a 3.0 dB / km vs mwens pase oswa egal a 3.5 dB / km pou OM3), sa vle di siyal ki pi estab sou kouri pi long. Si w ap bati enfrastrikti 40G/100G oswa si w bezwen plis distans, OM4 se definitivman fason pou w ale. Diferans pri a minim jou sa yo, kidonk pou nouvo enstalasyon, nou prèske toujou rekòmande OM4.

A: Wi, OM4 se konplètman bak konpatib ak OM3 - yo tou de gen menm 50/125µm dimansyon nwayo / CLADDING ak travay ak menm transceiver VCSEL yo nan 850nm. Ou ka absoliman melanje yo nan rezo ou. Men, isit la nan trape an: lè ou konekte OM4 ak OM3, pèfòmans an jeneral lyen yo pral limite pa segman nan OM3. Panse a li tankou yon chèn - li nan sèlman osi fò ke lyen ki pi fèb la. Kidonk, si w gen yon kouri 100-mèt ak 50m OM4 ak 50m OM3, w ap jwenn pèfòmans OM3 sou lyen sa a. Pou misyon-kritik 40G/100G kouri, nou rekòmande pou kenbe ak OM4 bout-pou maksimize kapasite distans ou.

A: Ou gen yon je byen file! Koulè magenta oswa "Erika Violet" pou OM4 te prezante espesyalman pou ede teknisyen yo fè distenksyon ant OM4 ak OM3 yon ti koutje sou. Tou de te orijinèlman aqua, ki te lakòz konfizyon nan jaden an - imajine ap eseye konnen ki kab se ki lè w ap fikse nan yon panèl patch dans! Estanda TIA-598 kounye a rekòmande vyolèt/magenta pou OM4 ak konektè MTP/MPO. Sa te di, gen kèk manifaktirè toujou sèvi ak aqua pou OM4, kidonk ou ta ka wè tou de koulè nan mache a. Nou swiv estanda vyolèt la pou fè jesyon kab ou pi fasil. Bòt konektè yo tou kode koulè: nwa pou 12-fib, gri pou 8-fib, ak wouj pou 24-fib.

A: Sa depann de kondisyon vitès ou - kite m kraze li pou ou. Pou 10GBASE-SR, ou ka ale jiska 400-550 mèt ak OM4-wo kalite. Pou 40GBASE-SR4 (ki itilize 4 fib pou chak direksyon), maksimòm lan se 150 mèt. Pou 100GBASE-SR4, w ap gade 100 mèt. Avèk varyete SR4 améliorée tankou 40GBASE-eSR4, ou ka pouse jiska 400 mèt, epi 100GBASE-eSR4 fè ou jwenn 300 mèt. Nimewo sa yo sipoze w ap itilize bon transceiver VCSEL nan 850nm. Konfigirasyon 12-fib nan kab sa a pafè pou 40G QSFP + (itilize 8 fib aktif) epi li travay gwo kòm yon pati nan yon enfrastrikti 100G. Jis sonje faktè nan pèt konektè lè w ap kalkile bidjè lyen aktyèl ou a.

A: 12-debaz MTP/MPO a se aktyèlman konfigirasyon ki pi versatile ak lajman itilize nan sant done yo. Men poukisa: pandan ke 40G QSFP + SR4 teknikman itilize sèlman 8 fib (4 Tx + 4 Rx), konektè MTP-12 la se fòma estanda endistri a. Lè ou itilize aplikasyon 8-fib ak yon kab 12-fib, fib 1-4 manch transmèt, 9-12 manch resevwa, ak 5-8 yo pa itilize - se jis ki jan pinout la ap travay. Bote nan 12-nwayo se ke li kase soti parfe nan 6 koneksyon duplex LC, ki se ekstrèmman pratik pou modil kasèt ak panno patch. Pou bezwen pi gwo dansite tankou 100G SR10, ou ta itilize 24-fib (de 12-fib pakèt). Nou fabrike tout konfigirasyon - jis fè nou konnen kondisyon espesifik ou yo.

A: Sa a se kritik pou jwenn dwa! Konektè MTP gason gen de broch aliyman; konektè fi gen twou gid korespondan. Règ la senp: gason toujou marye ak fi, pa janm menm-a-menm. Men aplikasyon an pratik: pi fò transceiver (QSFP+, QSFP28) gen koòdone gason ki bati -nan, kidonk kòd patch ou a bezwen fi pou konekte dirèkteman ak transceiver la. Lè w ap kouri kab kòf ant de panno plak, anjeneral ou itilize fi-a-fi câbles ak adaptè yo nan panno yo bay broch gason yo pou aliyman. Nou fabrike tou de konfigirasyon - jis presize sa ou bezwen lè kòmann-nan. Si w pa sèten, kab fi-a-fi nou yo ak polarite Kalite B kouvri pifò aplikasyon estanda sant done yo.

A: Pou 12-debaz OM4 MTP/MPO câbles nou yo, nou ofri de klas. Espesifikasyon vèsyon multimode ki ba-pèt nou an nan tipik<0.30dB and maximum <0.50dB insertion loss per mated pair. The standard grade runs typical <0.50dB and maximum <0.70dB. Return loss is ≥20dB for both. These numbers are per connector pair, so remember to add them up for your total link budget. With 40G/100G parallel optics, you've got multiple fiber paths, and every connector matters. We test every single cable with 3D interferometry before shipping and can provide individual test reports on request. For demanding applications, we recommend our low-loss option – the tighter tolerances really add up when you're daisy-chaining multiple connections.

A: Wi, netwayaj MTP/MPO mande pou zouti espesifik - pa eseye sèvi ak cleaner estanda LC klike sou ou a! Ak 12 fib fen-fas ki chaje nan yon sèl ferrule, ou bezwen yon netwayaj ki fèt pou fòma ferrule MT la. Nou rekòmande kasèt-style oswa bobin-tèt netwayaj MTP ki bale sou tout figi fib-nan yon sèl pas. Netwaye anvan chak kwazman - mwen pa ka ensiste sa a ase. Yon sèl patikil pousyè sou youn nan 12 fib sa yo ka lakòz pèt ensèsyon enpòtan ak potansyèlman afekte tout lyen 40G/100G ou. Toujou kenbe bouchon pousyè yo sou lè câbles yo pa konekte. Pou enspeksyon, w ap bezwen yon mikwoskòp fib ak yon pwent adaptè MTP pou tcheke tout 12 fen-fas. Mete konfyans mwen, envesti nan ekipman netwayaj apwopriye peye pou tèt li nan evite depanaj tèt fè mal.
