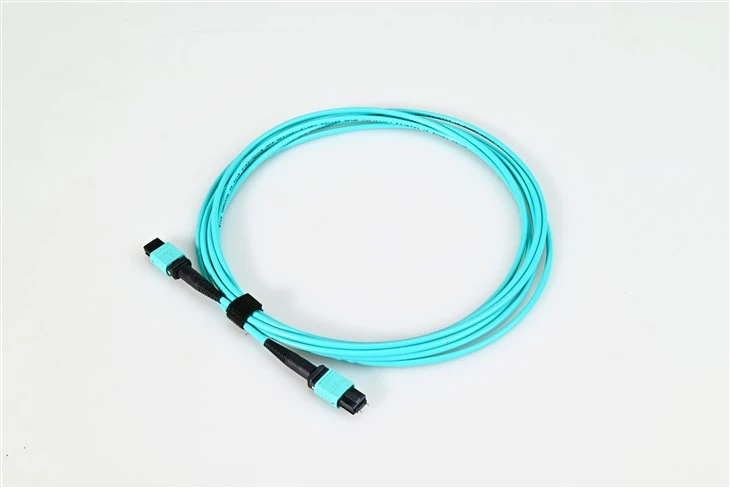

MTP MPO Fibre Patch kòd MM OM3

A: Gwo kesyon - sa a vini tout tan tout tan an! MPO (Multi-fib Push On) se estanda endistri jenerik pou konektè milti-fib, pandan y ap MTP® se yon mak-wo pèfòmans ki fabrike pa US Conec. Reflechi sou sa konsa: tout konektè MTP yo konfòm MPO-, men se pa tout konektè MPO ki gen karakteristik amelyore MTP yo. Vèsyon MTP a ofri tolerans pi sere, lojman detachable pou pi fasil retèminasyon, ak pi bon pèfòmans optik jeneral. Yo konplètman ka ranplase epi yo pral marye youn ak lòt, men lè ou melanje yo, pèfòmans jeneral lyen an ap limite pa konektè ki pi ba-bon jan kalite a. Pou aplikasyon pou sant done misyon-kritik, nou rekòmande MTP pou pi bon rezilta yo.

A: Polarite se tout sou asire w ke transmetè ou a (Tx) konekte ak reseptè a (Rx) nan lòt bout la - fè li mal epi ou te gen zewo siyal. Men dekonpozisyon rapid la: Kalite A se "dwat-atravè" ak kle-moute sou yon bout ak kle-desann sou lòt la. Kalite B "ranvèse" ak tou de bout kle-anlè, ranvèse pozisyon fib 1-a-12 ak 12-a-1. Kalite C se "pè ranvèrse" kote pè adjasan yo chanje pozisyon. Pou pifò deplwaman optik paralèl 40G/100G nan sant done yo, nou wè Kalite B yo itilize pi souvan paske li pèmèt ou itilize menm kòd patch estanda A-a-B duplex nan tou de bout - jesyon envantè ki pi senp. Si w pa sèten, voye dyagram rezo w la ba nou epi n ap ede w konnen konfigirasyon polarite ki kòrèk la.

A: Avèk OM3 fib multimode k ap kouri 40GBASE-SR4 oswa 100GBASE-SR4 optik, w ap gade nan yon maksimòm de 100 mèt. Pou 10GBASE-SR, OM3 ka rive jiska 300 mèt. Koulye a, si ou bezwen yon ti jan plis rive - di 150 mèt pou 40G/100G - ou ta vle monte jiska fib OM4, ki gen pi gwo Pleasant (4700 MHz · km vs 2000 MHz · km pou OM3). Pifò aplikasyon sant done anfòm alèz nan rive OM3 a depi etajè-a-distans etajè yo anjeneral byen anba 100 mèt. Anba liy: pou pwojè -sansib nan pri ak kouri ki pi kout, OM3 se parfe kapab epi ekonomize lajan ou.

A: Sa a se kritik - fè sèks nan mal epi ou pral swa domaje konektè oswa pa gen okenn koneksyon ditou. Konektè MTP gason yo gen broch aliyman; konektè fi yo gen twou gid ki resevwa broch sa yo. Men règ an lò: gason toujou marye ak fi, pa janm menm-a-menm. Pifò modil transceiver (QSFP+, QSFP28) te bati-nan koòdone gason ak broch, kidonk kòd patch ou a bezwen fi. Lè w konekte de kab kòf fi nan yon panèl adaptè, adaptè a li menm okipe aliyman pin. Nou fabrike câbles nou yo ak broch gid presizyon ki asire aliyman fib sub-mikwòn – se konsa nou reyalize nimewo pèt ensèsyon ki ba sa yo.

A: Aqua se TIA-598 estanda koulè kòd pou lazè-optimize fib multimode OM3 ak OM4 - li pa sèlman dekoratif! Lè w ap travay nan yon sant done dans ak dè santèn de câbles, jakèt Aqua sa a imedyatman di w li se fib multimode 50/125 mikron ki fèt pou transceiver VCSEL nan 850nm. Ou pa pral melanje li azar ak jòn yon sèl mòd-. Gen kèk manifakti ki sèvi ak Erika Violet (yon lonbraj yon ti kras diferan) espesyalman pou OM4 diferansye ak OM3, menm si tou de Aqua ak vyolèt yo akseptab. Bòt konektè nou yo tou kode koulè dapre kantite fib: gri pou 8-fib, nwa pou 12-fib, ak wouj pou 24-fib - fè enstalasyon ak depanaj anpil pi vit.

A: kòd patch MTP/MPO OM3 nou yo espesifye pou mwens pase oswa egal a 0.50dB maksimòm pèt ensèsyon ak estanda MT ferrules multimode, men nou ofri tou vèsyon ki ba -pèt ki frape mwens pase oswa egal a 0.30dB tipik ak mwens pase oswa egal a 0.50dB max. Pou aplikasyon ki vrèman mande, câbles elit/prim klas nou yo reyalize alantou 0.15dB tipik. Chak kab nou anbake yo teste endividyèlman - nou itilize entèferometri 3D pou verifye jeyometri férule ak fini-bon jan kalite figi. Pèt retounen pi gran pase oswa egal a 20dB pou multimode. Espesifikasyon sa yo enpòtan lè w ap kalkile bidjè lyen ou pou koneksyon 40G oswa 100G; chak dizyèm nan yon dB konte sou plizyè pwen patch. Nou bay rapò tès ak chak pakèt si ou bezwen dokiman pou dosye ou yo.

A: Pa twòp ditou - aktyèlman, li se yon envestisman entelijan. OM3 fib ak konektè MTP/MPO sipòte 10GBASE-SR jiska 300 mèt pa gen pwoblèm. Bote a se w ap bati enfrastrikti ki pare pou 40G ak 100G lè w bezwen amelyore - pa gen okenn refèman obligatwa. Anpil nan kliyan nou yo deplwaye OM3 MTP câbles kòf jodi a pou 10G epi tou senpleman chanje soti transceiver pita pou sote nan pi gwo vitès. Konektè 12-fib MTP a travay pafètman ak 10G SFP+ atravè kasèt erupsyon (MTP rive nan 6×LC duplex), ki ba ou benefis dansite nan milti-fib câblage menm nan pi ba vitès. Se tout sou avni-preuve envestisman ou.

A: Ou gen rezon ke netwayaj MTP mande pou zouti espesifik - ou pa ka jis itilize yon estanda LC click cleaner. Nou rekòmande pwodui netwayaj MTP-espesifik bobin- oswa pwodui netwayaj kasèt ki fèt pou plizyè -fibre fib. Mouvman netwayaj la ta dwe travèse tout 12 (oswa 24) figi fib -nan yon sèl pas. Anvan chak kwazman, netwaye tou de konektè - menm yon sèl patikil pousyè sou yon sèl fib ka lakòz pèt 1dB + ak kraze bidjè lyen ou. Kenbe bouchon pousyè sa yo sou chak fwa konektè a pa konekte. Pou enspeksyon, w ap bezwen yon mikwoskòp ak yon pwent adaptè MTP. Nou mete bouchon pousyè ak chak kab, epi fè m konfyans, sèvi ak yo. Kèk segonn pase netwaye sove èdtan depanaj pita.
