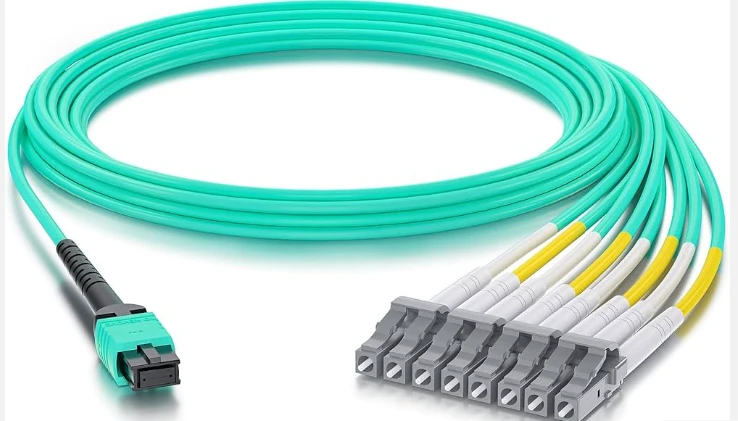

Yon kòd patch 8-debaz SC MTP/MPO se yon asanblaj kab deblozay ki fini nan yon sèl MTP/MPO milti-konektè fib sou yon bout ak kat konektè SC duplex sou lòt la, ki pote uit fib optik atravè yon sèl jakèt. Li sèvi kòm yon pon dirèk ant enfrastrikti optik paralèl ki gen gwo -dansite ak ekipman eritaj SC-termine - sa ki fè li youn nan zouti ki pi pratik pou rezo ki pa pare pou dechire epi ranplase men ki toujou bezwen ale nan 40G oswa 100G.
Si etablisman w la toujou ap fonksyone panèl patch ki baze sou SC-, OLT, oswa enstriman tès ansanm ak nouvo ekipman switch QSFP+, kab sa a elimine nesesite pou kasèt entèmedyè oswa panno adaptè. Yon bout ploge tou dwat nan yon pò transceiver QSFP + SR4; lòt fanatik yo soti nan enfrastrikti SC duplex ou ki egziste deja. Sa a dirèk se sa ki fè li gen anpil valè - ak sa ki fè li diferan de MTP ki pi komen-a-câbles breakout LC ki domine pifò katalòg sant done yo.
Poukisa konte 8-fib la enpòtan nan kabl modèn
Endistri fib optik la te deplase piti piti soti nan Achitekti Baz-12 a Baz-8, e pou yon bon rezon. Yon estanda QSFP+ oswa QSFP28 transceiver itilize kat liy pou transmèt ak kat liy pou resevwa - uit fib total. Lè ou deplwaye yon kab kòf MTP 12-fib pou yon aplikasyon QSFP, kat fib nan sant konektè a chita pa itilize. Sou yon deplwaman gwo echèl ak dè santèn de lyen, fib san fè anyen konsa ajoute jiska envèstisman gaspiye enpòtan.
Yon8-nwayo SC MTP / MPO fib patch kòdli parfe ak itilizasyon aktyèl fib 40GBASE-SR4 ak 100GBASE-SR4 optik. Chak fib pote trafik. Pa gen fatra, pa gen okenn fil mouri ankonbre dokiman ou yo. Baz -8 kabl tou balanse nètman nan konfigirasyon pò switch estanda - pifò chasi gen konte pò an miltip kat (16-pò, kat liy 32-pò), ki kat pwòp sou konektè MTP 8-fib san fib òfelen.
Pont rezo SC Legacy yo nan optik paralèl

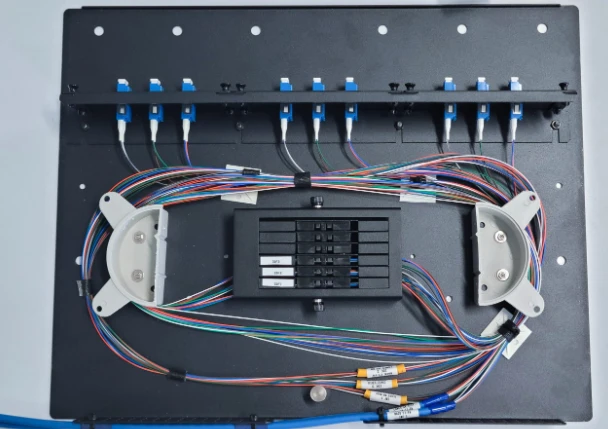

Isit la se kote SC-pou-MTP/MPO kòd breakout la touche kenbe li. Konektè SC domine antrepriz ak kab telekominikasyon pou plis pase de deseni. Anpil rezo lakou lekòl la, headends CATV, enstalasyon gouvènman yo, ak biwo santral konpayi asirans toujou gen ranje apre ranje panno patch SC. Chanje tout enfrastrikti sa a nan LC jis pou jwenn aksè nan vitès 40G se chè ak deranje.
Olye de sa, yon kab 8-fib MTP-a-SC pèmèt ou konekte yon pò 40G QSFP+ dirèkteman nan kat pò SC duplex ki egziste deja. Chak pè SC okipe yon liy 10G, kidonk yon sèl QSFP + transceiver efektivman kraze nan koneksyon 4 × 10G sou izin SC ou ki egziste deja. Menm lojik la aplike pou transceiver 100G QSFP28 SR4 divize an 4 × 25G liy. Ou prezève envestisman kabl ou pandan w ap jwenn aksè nan dansite lajè nan optik paralèl.
Sa a se pa yon senaryo Tanporèman nich. Operatè telekominikasyon k ap dirije eritaj enfrastrikti SONET/SDH sou konektè SC yo, kanpis inivèsite ki gen gwo rèldo bilding SC-termine, ak enstalasyon difizyon ki branche ak fib SC pou transpò videyo yo tout rankontre sitiyasyon egzak sa a. 8-nwayo SC a MTP/MPO kòd la ba yo yon chemen migrasyon ki pa mande pou yon ajou chariot.
Konprann konfigirasyon polarite pou lyen SC-a-MTP
Polarite se youn nan pwen echèk ki pi komen nan kabl MTP / MPO, epi jwenn li dwat sou yon levasyon SC pa gen okenn eksepsyon. Pou yon estanda 8-fib SC pou MTP/MPO asanble, tip B polarite (Metòd B pou chak TIA-568) se chwa defo pou aplikasyon transceiver QSFP. Nan yon konfigirasyon Kalite B, pozisyon fib 1 nan yon bout kat jeyografik pozisyon fib 8 nan lòt la - yon ranvèsman etalaj konplè ki asire fib transmèt aliman ak fib resevwa atravè lyen an.
Kalite A (dwat-a) polarite se mwens komen nan senaryo evasyon ak tipikman rezève pou kòf-a-koneksyon kòf kote kasèt okipe baskile Tx/Rx la. Kalite C (pè-ranvèrse) se yon konfigirasyon espesyal ki itilize ak kasèt espesifik-kablaj estriktire konsepsyon. Sòf si dokiman enfrastrikti w yo espesifye otreman, Kalite B se chwa ki an sekirite pou aplikasyon pou transceiver dirèk-a-SC. Konfime polarite anvan kòmande anpeche senaryo a fwistre nan yon enstalasyon pwòp ki tou senpleman pa pral pase limyè.
Singlemode vs Multimode: Matche Kalite Fib ak Distans Aplikasyon
8-nwayo SC pou MTP/MPO patch kòd la disponib nan tou de variants singlemode (OS2, 9/125μm) ak multimode (OM3 50/125μm, OM4 50/125μm). Chwa a depann sou kalite transceiver ou ak kondisyon rive.
Pou aplikasyon miltimòd, fib OM3 sipòte 40GBASE-SR4 jiska 100 mèt ak 10GBASE-SR jiska 300 mèt. OM4 pwolonje distans sa yo - 150 mèt nan 40G SR4 - epi li ofri prèske doub lajè efikas modal la nan 850 nm (4700 MHz·km kont . 2000 MHz·km). Si w ap konstwi nouvo kouri orizontal andedan yon sant done, pri incrémentielle OM4 sou OM3 byen vo lavni -prèv la. Pou yon konparezon pi fon nanklas fib multimode soti nan OM1 jiska OM5, chak jenerasyon reprezante yon etap mezirab nan dansite Pleasant ak longè lyen sipòte.
Singlemode OS2 fib se chwa pou aplikasyon pou plis -rive jwenn - 100GBASE-PSM4 sou distans jiska 500 mèt, oswa 40GBASE-PLR4 rive nan 10 km. Deplwaman kolòn vètebral Gouvènman ak kanpis ki kouvri plizyè bilding anjeneral bezwen yon sèl mòd, espesyalman lè panno patch SC yo ki sou bout lwen yo te okòmansman enstale pou aplikasyon pou telekominikasyon long-.
Senaryo deplwaman kle
Sant Done 10G-a-40G Migrasyon
Yon etablisman ki gen transceiver 10G SFP+ atravè panno patch SC-termine ka amelyore kouch kolòn vètebral la a 40G QSFP+ san yo pa re-termine yon sèl panèl. 8-nwayo SC a MTP/MPO kòd levman konekte pò QSFP + dirèkteman nan kat pò duplex SC, chak pote yon liy 10G. Chemen migrasyon sa a mande zewo chanjman nan kabl orizontal ki egziste deja.
Telecom Biwo Santral entèkoneksyon
Biwo santral yo souvan kenbe ankadreman distribisyon optik ki baze sou SC-ki te an sèvis pou plizyè ane. Konekte nouvo ekipman DWDM oswa ROADM ak koòdone MTP/MPO ak ankadreman ki egziste deja yo mande pou yon evade ki pale tou de lang konektè. Asanble 8-nwayo a okipe sa a san yon kasèt entèmedyè, ekonomize 1U nan espas etajè pou chak pwen koneksyon.
Emisyon ak A/V transpò
Enstalasyon emisyon pwofesyonèl yo souvan itilize SC fibre pou transpò videyo san konprese ant estidyo ak chanm kontwòl. Lè w ajoute routeur videyo ki baze sou IP- ak pò QSFP, kòd depanaj SC a MTP/MPO entegre nouvo ekipman nan plant fib ki deja egziste a pwòp.
Anviwònman Tès ak Laboratwa
Laboratwa tès rezo souvan kenbe yon melanj de kalite konektè atravè diferan jenerasyon ekipman yo. Yon kòd patch 8-debaz SC a MTP/MPO pèmèt enjenyè patch ant enstriman tès eritaj yo ak pò SC ak nouvo seri tès milti-fib san yo pa chèche adaptè.
Konsiderasyon sou Kalite Konektè ak Pèt Ensèsyon
Bidjè pèt ensèsyon vin pi sere pandan vitès lyen yo ogmante. Nan 40G ak 100G, chak dizyèm desibèl nan chak pwen koneksyon afekte maj lyen ou. Konektè MTP estanda -klas tipikman spesifikasyon nan mwens pase oswa egal a 0.50 dB maksimòm pèt ensèsyon pou chak pè akoupye, pandan y ap konektè MTP elit/ba-pèt yo desann nan mwens pase oswa egal a 0.35 dB (0.15 dB tipik). Fen SC nan levasyon an ta dwe kenbe mwens pase oswa egal a 0.30 dB pou chak konektè.
Pou mande lyen milti-hop, espesifye konektè MTP ki ba-pèt souMTP/MPO multimode fibre patch kòdfen vo prim lan. Chak kab ta dwe voye ak done tès endividyèl - 3D verifikasyon entèferometri jeyometri férule nan yon minimòm. Si founisè ou a pa ka bay dokiman tès pou chak-kab, sa se yon drapo wouj ki merite envestige anvan ou angaje nan yon lòd acha.
Lapwòpte konektè enpòtan menm jan ak klas konektè. Yon sèl férule ki kontamine sou yon konektè MTP 12-fib ka ajoute 1–2 dB pèt depase atravè tout asanble a. Netwayaj bobine espesifik MTP-dedye yo ta dwe ekipman estanda nan nenpòt etablisman ki deplwaye câbles milti-fib. KenbeMTP/MPO adaptè fib optikpousyè -kapab lè yo pa itilize se yon abitid senp ki anpeche yon kantite etone apèl depanaj.
Chwazi ant kab wonn, kab oval, ak riban fè
8-nwayo SC a MTP / MPO asanble vini nan twa opsyon jakèt, ak chwa a se plis sou anviwònman routage fizik ou pase pèfòmans siyal.
Kab wonn (tipikman 3.0 mm dyamèt, LSZH oswa PVC jakèt) se default pou pifò aplikasyon pou sant done. Li wout pwòp atravè bag estanda jesyon kab ak òganizatè vètikal, ak konstriksyon rezistan li yo okipe manyen repete pandan mouvman, ajoute, ak chanjman.
Kab oval (plat) travay byen nan enstalasyon anba planche oswa plato kab sere orizontal kote wotè anpile vètikal limite. Kab riban toutouni ofri dansite maksimòm pou zòn patch ultra-wo-dansite men echanj sou rezistans mekanik - li pi byen adapte pou enstalasyon pèmanan andedan kasèt oswa panno plak kote kab la pa pral detounen yon fwa ke w ap dirije.
Ki jan Li Konpare ak MTP-a-LC Breakout Cables
Konfigirasyon levasyon ki pi komen an se MTP a LC, tou senpleman paske LC te vin konektè duplex dominan nan sant done modèn yo. Se konsa, poukisa ou ta rive jwenn yon levasyon SC pito? Konpatibilite ak enfrastrikti enstale se faktè ki deside. Si etablisman ou a te deja estandadize sou LC, pa gen okenn avantaj nan yon levasyon SC. Men, si SC connecteurs se sa ki nan miray la, nan panèl pansman, ou sou ekipman, laEntèoperabilite SC Connector ak sistèm milti-fib MTP/MPOatravè yon asanble levasyon se chemen ki pi rapid nan pi wo Pleasant san yo pa recbling.
Konektè SC tou kenbe avantaj nan sèten aplikasyon: pi gwo 2.5 mm ferrule yo bay yon ti kras plis sifas pou kontak fizik, yo pi fasil okipe ak men gan nan anviwònman endistriyèl, epi yo rete konektè estanda a nan ekipman FTTH OLT atravè anpil rejyon yo.
Kesyon yo poze souvan
K: Èske mwen ka itilize yon kòd patch 8-nwayo SC pou MTP/MPO pou koneksyon 100G?
A: Wi. Yon transceiver 100GBASE-SR4 QSFP28 itilize kat liy paralèl 25G atravè uit fib - egzakteman sa kab sa a bay. Chak pè duplex SC pote yon liy 25G. Pou aplikasyon singlemode 100G PSM4, presize yon vèsyon OS2 asanble a.
K: Ki kalite polarite mwen ta dwe bay lòd pou aplikasyon pou QSFP+ transceiver?
A: Kalite B (Metòd B) polarite se estanda pou koneksyon dirèk QSFP. Li fè yon ranvèsman konplè fib pou transmèt pozisyon nan fen MTP aliman ak pozisyon resevwa nan fen SC. Sòf si konsepsyon kablaj estriktire ou a mande klèman pou Kalite A oswa Kalite C, bay lòd pou Kalite B.
K: Èske mwen bezwen yon konektè MTP gason oswa fi nan fen milti-fib?
A: Fi (depapenn) MTP se konfigirasyon estanda pou konekte ak transceivers QSFP ak pifò adaptè panèl patch, ki itilize konektè gason (epingle). Kòmande fi sof si dokiman espesifik ekipman ou a di otreman.
K: Èske yon konektè MTP 8-fib menm jan ak yon MPO estanda 12-fib?

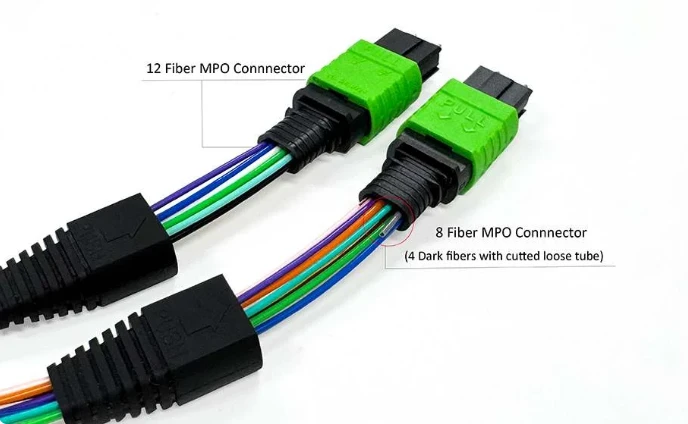

A: Yon MTP 8-fib sèvi ak menm lojman fizik konektè MPO-12 la men sèlman peple uit pozisyon fib ekstèn yo (1–4 ak 9–12), kite kat pozisyon sant lan vid. Li se mekanikman konpatib ak estanda 12-fib adaptè MPO. Diferans kle a se itilizasyon fib - yon asanble 8 fib elimine kat fib ki pa itilize yo ki ta chita nwa nan yon aplikasyon QSFP.
K: Ki evalyasyon jakèt mwen bezwen pou enstalasyon plenum?
A: Pou kablaj ki pase nan espas pou manyen lè-(pi wo pase plafon, anba etaj ki wo nan zòn plen-), presize jakèt OFNP (Optical Fibre Non-Condictive Plenum). Pou monte vètikal ant etaj, OFNR (Rizè) se ase. LSZH (Low Smoke Zero Halogen) se estanda pou pifò anviwònman sant done entènasyonal yo epi li obligatwa nan anpil enstalasyon Ewopeyen ak Azyatik. Kòd bilding lokal ou a dikte kondisyon minimòm lan.
