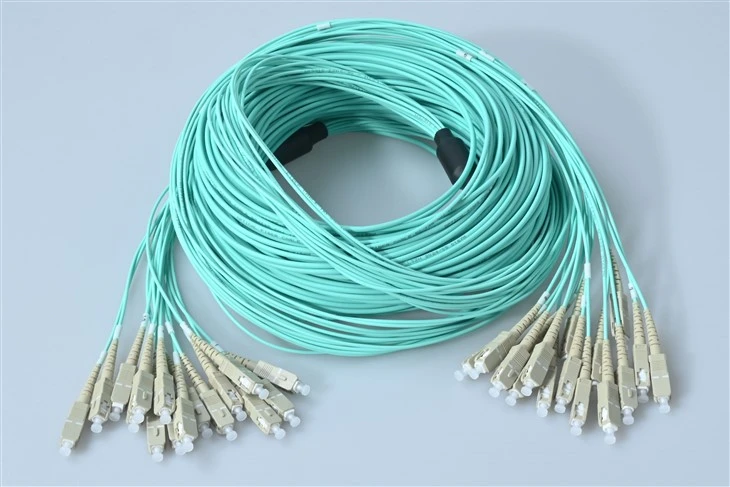

16 Nwayo Patch kòd SC Multimode OM3

A: Gwo kesyon! Men kontra a - lè w ap kouri 16 fib, ou gen de chwa: pake moute 8 câbles duplex oswa itilize yon sèl asanblaj 16-debaz. Apwòch milti-fib genyen anpil rezon pou plizyè rezon. Premyèman, jesyon kab vin pi senp - yon sèl kab nan wout kont uit youn ki separe ki anmele chemen ou. Dezyèmman, w ap ekonomize espas etajè grav nan anviwònman ki gen gwo -dansite. Twazyèmman, tan enstalasyon desann dramatikman - nou te wè teknoloji koupe tan patch yo pa 60-70% konpare ak kouri duplex endividyèl yo. Sèl konpwomi a? Si yon fib gen yon pwoblèm, w ap depanaj nan yon pake. Men, ak pèt ensèsyon mwens pase oswa egal a 0.3dB nou atravè tout 16 nwayo, echèk yo ra anpil.

A: Sa a se pwobableman kesyon ki pi komen nou jwenn! Repons kout: pou lyen 10G anba 300 mèt, OM3 pafè - ak onètman, ki kouvri apeprè 95% nan sant done kouri. Men ti jan teknik la: OM3 gen yon bandwidth modal efikas nan 2000 MHz·km nan 850nm, pandan y ap OM4 monte desann ki jiska 4700 MHz·km. Kisa sa vle di pratikman? OM3 sipòte 10G jiska 300m, 40G jiska 100m, ak 100G jiska 100m. OM4 pwolonje distans sa yo - 10G a 400m, 40G a 150m, 100G a 150m. Se konsa, sof si w ap kouri lyen ki pi long oswa planifye pou amelyorasyon 40G / 100G nan fiti prè, OM3 ba ou pèfòmans ekselan nan yon pri pi bon. Tou de sèvi ak menm nwayo 50/125μm ak jakèt Aqua, kidonk yo konplètman konpatib ak enfrastrikti OM3 ki egziste deja ou a.

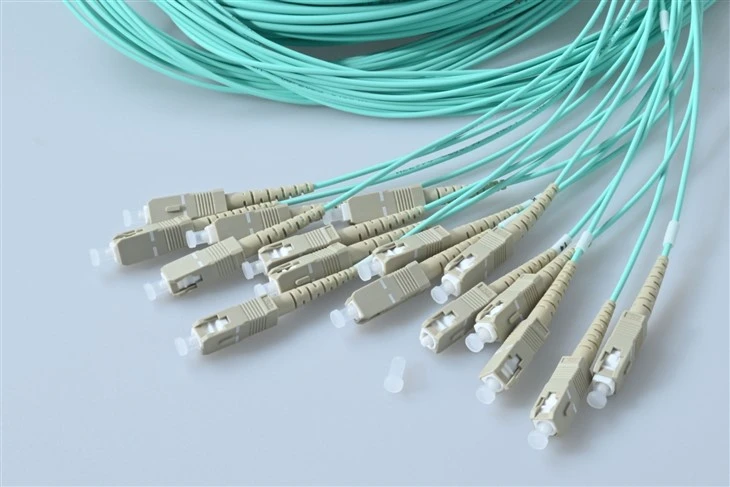

A: Absoliman - sa a bote nan konektè SC la! Chak nan 16 fib yo fini ak yon konektè SC estanda, kidonk yo pral konekte dwa nan nenpòt panèl adaptè SC, ODF, oswa pò ekipman ou deja genyen. Mekanis pouse-rale rale SC a idantik kit li soti nan yon sèl kab duplex oswa asanble 16-debaz nou an. Yon bagay ou dwe sonje: ou pral vle asire w panèl patch ou oswa layout adaptè ka akomode 16 pò SC nan aranjman ou bezwen an. Nou tipikman wè kliyan itilize sa yo ak panno adaptè SC gwo dansite ki kenbe 12 oswa 24 pò. Si w bezwen èd pou planifye konfigirasyon panèl ou a, jis kontakte nou – nou te fè plizyè santèn deplwaman sa yo epi nou ka pataje sa ki pi byen.

R: Yo teste 16-debaz SC OM3 kòd patch nou yo pou delivre mwens pase oswa egal a 0.3dB pèt ensèsyon pou chak konektè - sa a estanda endistri pou asanble klas prim-. Avèk de konektè pou chak lyen (yon sèl nan chak fen), w ap gade mwens pase oswa egal a 0.6dB pèt konektè total. Pou kalkil bidjè lyen ou a, men ki sa yo dwe faktè nan: pèt konektè (0.6dB), atenuasyon fib (3.5dB / km nan 850nm pou OM3), ak nenpòt pwen épissure si sa aplikab. Pou yon lyen tipik 100m 10G, w ap itilize petèt 0.35dB pou fib nan tèt li plis 0.6dB pou konektè - byen nan bidjè a 2.6dB ke 10GBASE-SR pèmèt. Nou teste 100% chak fib anvan anbake epi enkli rapò tès la, kidonk, ou pral konnen egzakteman sa w ap resevwa. Pa gen sipriz.

A: Bon panse - idantifikasyon fib enpòtan lè w ap fè fas ak milti-kab fib! Nou swiv estanda kodaj koulè TIA-598, ki itilize yon sekans espesifik 12 koulè (ble, zoranj, vèt, mawon, adwaz, blan, wouj, nwa, jòn, vyolèt, rose, akwa) plis trase pou fib 13-24. Nan yon kab 16-debaz, fib 1-12 yo se koulè solid, ak fib 13-16 itilize kat premye koulè yo ak yon foule oswa traser. Chak fib tou nimewote sou janm yo levasyon. Konsèy pwofesyonèl: lè w ap dokimante enstalasyon w la, pran yon foto tou de bout ak sekans koulè a ​​vizib - sa ap sove ou èdtan depanaj sou wout la. Si ou bezwen yon konplo koulè koutim oswa etikèt espesifik pou òganizasyon w lan, nou ka akomode sa tou.

A: Konektè SC yo tèt yo gen yon anprint relativman pi gwo konpare ak LC, men fib nan tèt li se byen fleksib. Pou câbles OM3 milti-fib nou yo, reyon pliye minimòm anba chaj se 10x dyamèt ekstèn kab la, epi dechaje li se apeprè 5x. Pou yon kab distribisyon tipik 16-debaz, ki rive apeprè 50-60mm (apeprè 2 pous) lè enstale. Pye yo levasyon endividyèl nan pwent SC yo ka pliye pi sere - desann nan apeprè 30mm reyon. Men bagay la menm si: toujou kite kèk kanson nan pwen tranzisyon olye ke fòse viraj sere. Koube sere ogmante atenuasyon epi yo ka lakòz pèt makro-koube sou tan. Pou aplikasyon ki vrèman limite espas, konsidere opsyon fib bend-ensansib nou an - li okipe viraj reyon 7.5mm san yo pa ogmante pèt enpòtan.
