Lè w planifye yon rezo fibre optique, yon kesyon parèt byen bonè: nan yonpanèl patch fib vs ODFdesizyon, ki youn ki fè pati etajè ou oswa chanm telecom? Repons kout - rive jwenn yonpanèl patch fiblè ou sitou bezwen fini ak kwaze-konekte yon ti-a-mwayen kantite fib tou pre ekipman aktif, epi chwazi yonODF (Ankadreman distribisyon optik)lè pi wo -konte kolòn vètebral oswa kab feeder yo bezwen fusion splicing, depo slack, fikse kab, ak jesyon distribisyon alontèm-.
Divizyon pwòp sa a kache yon bagay chak teknisyen jaden aprann vit: de fanmi pwodwi yo sipèpoze. Gen kèk panno patch etajè-monte ak plato epis, ak kèk ODF kontra enfòmèl ant fè ti kras plis pase plak. Se konsa, kesyon reyèl la se pa "ki non," men "ki konsantre konsepsyon matche ak pozisyon rezo a, konte fib la, ak fason câbles antre epi kite inite a." Gid sa a kouvri diferans ki genyen, zòn gri ant yo, yon matris seleksyon, chwa konektè, ak konfigirasyon pwojè reyèl pou ou ka presize inite ki dwat la premye fwa. Si ou vle vèsyon an kout an premye, isit la seyon gade konsantre sou diferans prensipal yo ant yon ODF ak yon panèl patch.
Ki sa ki se yon Fib Patch Panel?
Yon panèl patch fib mete fen nan fib k ap rantre sou yon seri adaptè fiks epi li bay teknisyen yon koòdone devan pwòp pou kòd patch. Li se pwen kote yon kab estriktire rankontre kavalye yo ki kouri nan switch, routeurs, konvètisè medya, ak transceiver optik. Pifò panno yo monte nan yon etajè estanda 19-pous nan 1U, 2U, oswa 4U wotè, menmsi patiraj ki monte sou miray yo komen pou kabinèt ki pi piti yo.

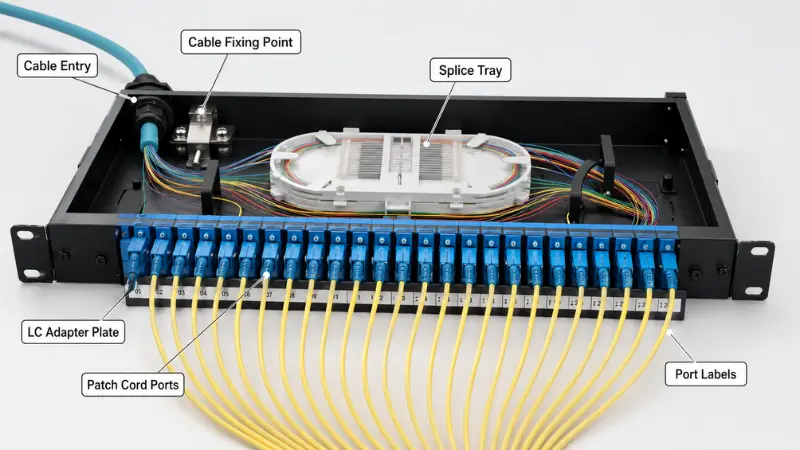

Anndan yon panèl tipik ou pral jwenn yon plak adaptè (LC, SC, FC, ST, oswa MPO/MTP), yon antre kab ak pwen fikse, jesyon kavalye devan ak dèyè, yon bann etikèt, ak - sou anpil modèl - yon ti plato épissure pou rantre nan pigtails nan kab fèk ap rantre. Jou an jou, travay la nan yon panèl patch se deplase, ajoute, ak chanjman: re-patching lyen san yo pa deranje kab pèmanan an. Se poutèt sa tou aksè devan ak nimero pò klè gen plis enpòtans isit la pase depo gwo twou san fon.
Kalite panèl patch komen
- Panno fiks- adaptè sou yon plak estatik; pri ki pi ba, amann pou lyen ki estab.
- Glisman (tiwa) panno- plato a rale pi devan pou pi fasil re-revokasyon ak enspeksyon.
- Gwo -panno LC dansite- pake pò ki pi duplex yo nan 1U, paske 1.25 mm LC a se mwatye gwosè yon SC.
- MPO/MTP panno kasèt- kase kòf 12-oswa 24-fib pre-termine pou lyen 40G/100G/400G.
- Panno ki te deja -termine ak kole-chaje yo- konektè faktori pou deplwaman rapid, oswa faktori-pigtails enstale pare pou kole sou plas.
Panno patch chita tou pre Kovèti pou aktif: nan etajè sant done, chanm rezo antrepriz, kabinèt sèvè, ak pwen distribisyon etaj. Lè travay la se patch-nivo etajè, yon panèl 1U oswa 2U se nòmalman tout sa ou bezwen. Bò a pratik nanmonte yon panèl ak fil elektrik li nan yon switchse senp, epi chwazi dwa aLC adaptèpou dansite pò a se souvan sèl desizyon reyèl la.
Ki sa ki se yon ODF (ankadreman distribisyon optik)?
Yon ODF se yon pwen jesyon fib estriktire ki bati pou pote kab antre, pwoteje yo, rantre nan yo, epi distribye yo - pa sèlman plak. Konpare ak yon panèl plenn, li fèt ozalantou kantite fib ki pi wo ak lavi konplè yon plant deyò-oswa kab zo rèl: fixation kab ak baz, splicing fizyon pigtail, depo slack, routage òganize, etikèt, ak aksè antretyen nan yon sèl ankadreman.

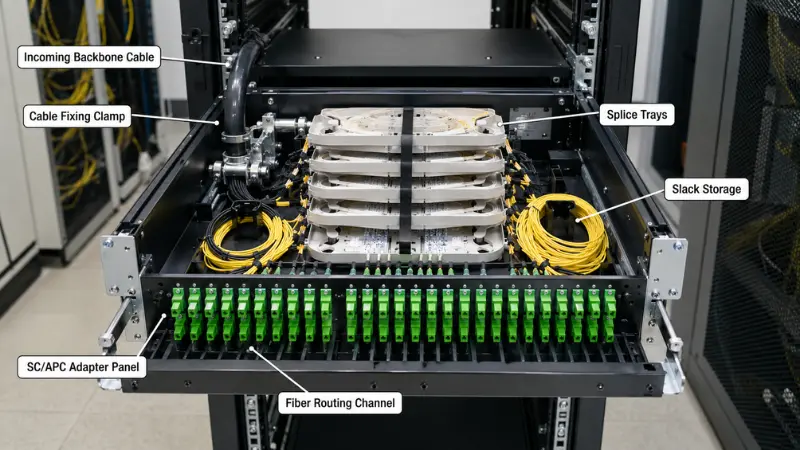

Yon ODF tipik pote panno adaptè, plizyè plato épissure, chanèl routage dedye ak depo kanson, kranpon pou fikse kab -ak pwen baz pou manm fòs kab la, yon kouvèti pwoteksyon oswa ankadreman ki fèmen, ak yon konplo nimero klè. Rezon ki fè sa a enpòtan se fizik: yon kab feeder 96F oswa 144F ki lach-tib rive ak yon manm fòs asye oswa aramid ki dwe ancrage pou pa gen fòs rale rive nan fib yo, Lè sa a, chak fib fizyon -splised nan yon pigtail epi bobin ak reyon koube li pwoteje. Yon ti panèl patch tou senpleman pa gen okenn kote fè sa san danje.
Kalite ODF komen yo
- Etajè-monte ODF- anfòm yon etajè 19-pous; chwal la pou chanm telecom ak kabinèt OLT.
- Mi-monte ODF- pou pi piti pwen distribisyon ak espas limite.
- Etaj-kanpe ODF- ankadreman ki gen gwo-kapasite pou biwo santral ak gwo sit POP.
- Modilè ODF / ODF kabinè- modil epis, splitter, ak distribisyon konbine pandan rezo a ap grandi.
Ou pral wè ODF nan biwo santral telecom, chanm aksè FTTH, chanm ekipman ISP, sit POP, distribisyon métro ak backbone, ak bilding prensipal chanm distribisyon. Siyal ki pi klè ou bezwen an se yon kab k ap antre nan gwo -konte ki dwefusion splicedpigtails fini ak, di,SC adaptè, ak kanson ak pwoteksyon pou ane nan sèvis. Pou yon background net sou komès-konpwomi yo, BECA FOA a souandeyò-splising plant ak revokasyonse yon referans solid. Epi paske ODF yo vini nan plizyè estil aliye - ki fè anpil moun k ap achte premye-fwa - li vo likalite prensipal yo nan ankadreman distribisyon optikanvan ou gwosè yon ankadreman.

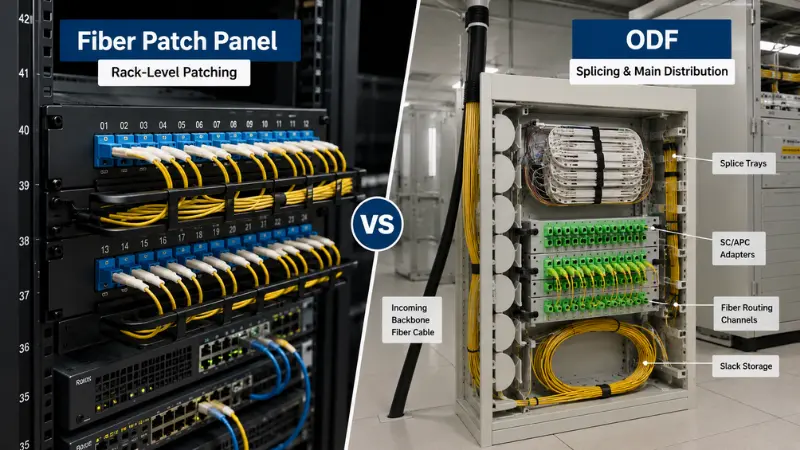

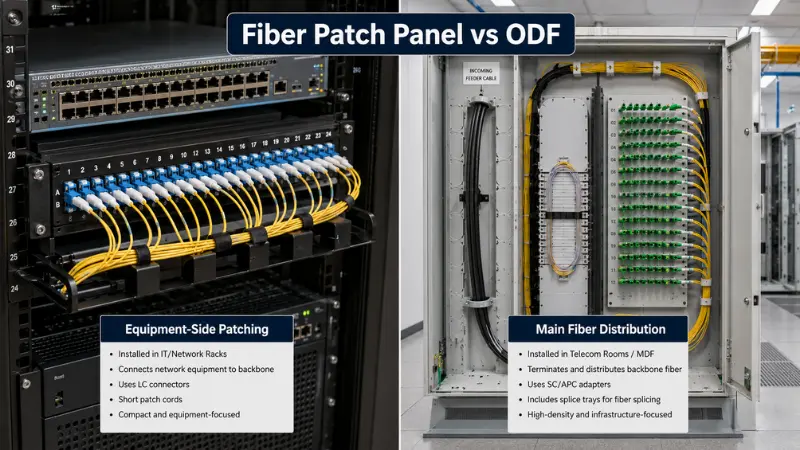

Fibre Patch Panel vs ODF: Diferans yo reyèl
Tou de jere fib, men priyorite konsepsyon yo rale nan diferan direksyon. Tablo ki anba a ale yon etap pase yon sèl-revètman abityèl yo.
| Pwen konparezon | Panèl patch fib | ODF |
|---|---|---|
| Konsantrasyon prensipal konsepsyon | Sispansyon ak kwa-konekte (patching) | Revokasyon, splicing, pwoteksyon, routage, distribisyon |
| Pozisyon rezo tipik | Ekipman-bò, andedan etajè ak kabinèt | Distribisyon prensipal: chanm telecom, chanm FTTH, biwo santral, POP |
| Konte fib tipik | 12F–48F | 48F–144F ak pi wo a |
| Kapasite episur | Opsyonèl, espas plato limite | Plato miltip; yon pati debaz nan konsepsyon an |
| Estrikti fizik | Kontra enfòmèl ant 1U-4U oswa bwat miray | Pi gwo ankadreman, souvan fèmen ak pwoteje |
| Antre kab ak fikse | Soulajman debaz souch | Fixation lou, baz pou manm fòs yo |
| Kanson ak routage | Minimòm | Dedye depo kanson ak chanèl routage |
| Aksè devan / dèyè | Aksè devan-patching | Aksè devan ak dèyè pou episur ak plak |
| Enstalasyon | Etajè oswa miray | Etajè, miray, etaj, oswa kabinè |
| Metòd ekspansyon | Limite pa pò ak espas U- | Ajoute modil ak plato; bati pou kwasans |
| Antretyen | Chanjman patch rapid | Estriktire alontèm -splice ak jesyon patch |
| Pri relatif | Pi ba pou chak pò | Pi wo, men mwens inite pou konte segondè |
Ki kote liy lan flou: sipèpoze fonksyonèl?
Trete "patch panel=patch only" ak "ODF=splicing only" pral evantyèlman twonpe w. Anpil panno patch etajè-monte gen ladan yon plato epis, epi yo ka itilize yon ti ODF sitou pou patch. Deskripsyon onèt la se sou anfaz: se yon panèl patch optimize pou jesyon ekipman -bò kavalye nan yon espas kontra enfòmèl ant, pandan y ap yon ODF optimize pou antre kab, pwoteksyon episur, depo kanson, ak distribisyon estriktire ki gen pou dire. Lè w konpare fich espesifikasyon yo, li konte estrikti entèn - plato a, kapasite slack, kab-fè pyès ki nan konpitè - pa sèlman konte adaptè a. De inite yo ka tou de di "48 pò" epi yo dwe bati pou travay konplètman diferan.
ODF vs Fibre Patch Panel vs Fibre Distribisyon Box
Yon twazyèm pwodwi muddies konparezon an: bwat distribisyon fib la, oswa bwat tèminal. Apeprè:
- Panèl patch fib- etajè-nivo revokasyon ak patch tou pre ekipman yo.
- ODF- prensipal-distribisyon-nivo revokasyon, splicing, pwoteksyon, ak routage pou kantite fib mwayen-a-wo.
- Distribisyon fib / bwat tèminal- yon bwat ki pi piti, ki souvan monte sou miray{- oswa poto-pi pre itilizatè final yo, ki souvan mete deyò-, ki kapab tou mete yon splitter.
Nan yon rezo ou ta ka wè tout twa: yon ODF nan chanm prensipal la, panno plak nan etajè ekipman yo, aktèminal ak bwat distribisyonnan antre bilding oswa sou chak etaj. Si fwontyè yo toujou santi flou, pann sa a nanki jan pwodwi distribisyon fib diferanli vo yon li.
Kijan pou w chwazi: yon pwosesis etap-pa-?
-
Idantifye pozisyon rezo a
- Ekipman-bò (akote switch ak OLTs) panèl patch apiye; yon pwen distribisyon prensipal ki resevwa câbles deyò apiye ODF.
-
Konfime kantite fib aktyèl ak pwochen
- 12F–24F adapte pou ti kabinèt ak distribisyon etaj, 48F se komen pou kolòn vètebral antrepriz ak ti chanm, ak 96F–144F+ montre chanm FTTH OLT, sit POP, ak biwo santral.
-
Deside si fusion splicing nesesè
- Si yon kab feeder-tib ki lach yo dwe louvri, fiks, epi kole ak pigtails, ou bezwen vrè episè-kapasite plato ak depo ki lach - ki se teritwa ODF.
-
Konfime konektè ak poli kalite
- Li dwe matche ak plant ki deja egziste a; LC/UPC pou etajè-wo dansite, SC/APC pou pifò travay PON ak aksè.
-
Tcheke espas enstalasyon an
- 1U–2U etajè oswa yon bwat miray pou chanm sere; etajè, miray, oswa etaj ODF kote kapasite depase espas.
-
Planifye antre kab ak fikse
- Antre dèyè, bò, anwo, oswa anba ta dwe matche ak sit la, ak kranpon, soulajman souch, ak baz pou kab blende oswa OSP.
-
Rezèv kapasite ekspansyon
- Fant adaptè rezèv ak espas plato kounye a yo pi bon mache pase echanj inite a antye pita.
Fibre Patch Panel vs ODF Seleksyon Matris
| Kondisyon pwojè a | Pi bon chwa | Poukisa |
|---|---|---|
| Patching etajè 1U bò kote yon switch | Panèl patch fib | Kontak, jesyon kavalye aksè devan- |
| 48F branch ak sèlman kèk épissure | Splicing-panèl patch chaje souvan ase | Episaj limite adapte yon panèl-ki ekipe |
| 96F-144F kab feeder ak splicing konplè | ODF | Kapasite plato, depo kanson, fikse kab ak tè |
| FTTH telecom / OLT chanm | ODF | Manje ak distribisyon jesyon, SC / APC dansite |
| Ti biwo oswa lyen yon sèl etaj | Panèl patch fib | Konpleksite ki ba, konte fib ki ba |
| Backbone plis manto ekipman yo | Tou de | ODF pou distribisyon prensipal, panno ekipman-bò |
| Kòf MPO/MTP pre-termine | MPO/MTP kasèt patch panèl | Pa gen splicing jaden; rapid, gwo -dansite evazyon |
Connector ak Polonè: LC, SC, MPO, ak UPC vs APC
Chwa adaptè ak Polonè souvan enpòtan plis pase panèl la-vs-ODF kesyon tèt li, paske li dwe matche ak plant ki deja egziste a. LC domine etajè gwo -dansite ak sant done - 1.25 mm férule li pèmèt yon panèl 1U pote 96 fib oswa plis, ki se poukisa li se konektè duplex default nanANSI/TIA-568 câblage estriktire. SC se prensipal aksè nan FTTH ak telecom: 2.5 mm ferrule ak push-rale latch yo solid ak fasil okipe nan jaden an, ak SC/APC se komen nenpòt kote refleksyon dèyè dwe rete trè ba. FC toujou parèt sou ekipman tès yo ak kèk eritaj oswa konfigirasyon gwo-vibrasyon, pandan y ap MPO/MTP pote kòf yo pre-dèyè lyen 40G/100G/400G. Konpans pratik dansite-yo mete deyò nan konparezon sa aLC ak MTP/MPO nan gwo -cablage dansite.
Polonè se pati moun yo fè erè. PC ak UPC ferrules fè kontak fizik pou pèt ki ba; yon férule APC ajoute yon ang 8-degre pou limyè reflete dirije nan CLADDING la olye pou yo tounen dwat nan direksyon sous la, kòm laReferans konektè FOA aeksplike. Sa fè APC chwa pou PON, RF/CATV videyo, ak gwo -bitrate sèl-lyen mòd - men sa vle di tou ou pa dwe janm konekte yon konektè APC ak yon sèl UPC: fas yo kwen ak plat pa pral chita, pèt pwent, epi ou ka domaje ferrul yo. Planifye yon poli pou chak chemen. Pou plis detay, gade gid sa aPC, UPC, ak APC kalite poliak dedye aKonektè SC/APCBECA.
Egzanp Konfigirasyon Pwojè Imobilye
24-pò antrepriz etajè
Yon chanm rezo etaj sèlman bezwen konekte yon ti ponyen switch nan fib rize a. Yon panèl patch LC/UPC 1U, 24-pò - swa pre-termine oswa ak pigtails kole sou yon ti plato - bay pwòp aksè devan ak plas pou rezèv. Yon ODF isit la ta gaspiye espas ak pri.
144F FTTH telecom chanm
Kab feeder k ap antre a ancrage ak tè nan ankadreman an, chak fib se fusion -splis to yon SC/APC pigtail, slack anroule ak reyon koube li pwoteje, ak kòd patch kouri nan OLT la. Avèk plato épissure, routage, ak 144 terminasyon pou jere pandan plizyè ane, yon etajè-ODF ki monte pi fasil pou viv avèk pase anpile plizyè ti panno. Ki tou preSplitter PLCnouri rezo distribisyon an; si w ap apwovizyone bò pasif, sa aFTTH konpozan pasifgid se yon lis verifikasyon itil.
Câblage kòf sant done
Lyen 40G/100G kouri sou kòf MPO/MTP pre-tèmine ak panno patch kasèt. Priyorite a se dansite pò, polarite, ak wout pwòp anba estanda-kablaj estriktire ki baze sou - pa splicing - konsa yon panèl bat yon ODF isit la.
Zo rèl do bilding (konsepsyon kouch)
Sal ekipman prensipal la sèvi ak yon ODF pou mete fen ak distribye fib rize ant planche yo; chak etaj sèvi ak yon panèl patch pou koneksyon switch lokal yo. Kolòn vètebral la rete estab pandan y ap patch yo rete fleksib - e anjeneral sa a se repons ki pi fasil pou konsève pou yon bilding milti-etaj.
-Lis verifikasyon anvan acha: pò, adaptè, plato epis, ak gwosè etajè
| Paramèt | Poukisa li enpòtan | Patch panel konsantre | ODF konsantre |
|---|---|---|---|
| Konte fib / pò | Ansanm kapasite ak headroom | 12–48F jodi a, plis rezèv | 48–144F+ ak chanm modil |
| Adaptè ak Polonè | Dwe matche ak plant la | LC/UPC dansite | SC/APC pou PON, plis LC |
| Epise-kapasite plato | Pwoteje ak estoke jwenti yo | Souvan yon ti plato | Plato miltip gwosè a konte |
| Kalite mòn / etajè | Akomode espas la | 1U–2U oswa miray | Etajè, miray, etaj, oswa kabinè |
| Antre kab ak fikse | Kenbe estrès nan fib | Soulajman souch limyè | Kranpon ak baz pou OSP kab |
| Pliye-kontwòl reyon | Pèt ak fyab | Tidy kavalye routage | Bag routage ak depo kanson |
| Etikèt | Mwens erè antretyen | Etikèt pò devan | Pò plen ak nimero episur |
| Ekspansyon headroom | Evite ranplasman konplè | Rezèv U-espas | Fant rezèv ak espas plato |
Erè komen - ak sa yo koute
-
Achte pa konte pò pou kont li
- De inite "48-pò" ka diferan nèt andedan; ou ka fini ak pa kanson oswa plato ak yon panèl ki fè mal kenbe.
-
-
Sèvi ak yon panèl patch plenn pou splicing lou
- Plato yo debòde, fib yo vin pliye pase limit yo, epi pwoteksyon episaj soufri - sifas pita kòm pèt oswa lyen tanzantan.
-
-
Inyore direksyon antre kab
- Antre ki konbat layout sit la mete souch sou fib epi fè enstalasyon ralanti ak sal.
-
-
Melanje konektè ak polish san yon plan
- Yon dezakòt APC-a-UPC pou kont li ka detwi yon sèl-pèt retou lyen mòd. Deside LC/SC ak UPC/APC devan, epi peze kijan ou fini ak gade sa akonektè vit kont fusion fusion.
-
-
Kite pa gen espas ekspansyon
- Lè konte a ap grandi, yon inite konplè ki pa gen okenn fant rezèv oswa espas plato vle di ranplase tout bagay la olye pou yo ajoute nan li.
FAQ
K: Èske yon ODF menm jan ak yon panèl Fib Patch Panel?
A: Non. Fonksyon yo sipèpoze, men yo bati yon panèl patch pou ekipman-tèminasyon bò ak patch, pandan y ap yon ODF ajoute splicing, pwoteksyon kab, depo kanson, ak distribisyon estriktire pou alontèm.
K: Èske mwen ka itilize yon panèl fib olye de yon ODF?
A: Wi, pou lyen senp ak yon konte fib ki ba ak ti kras oswa pa gen okenn splicing. Yon fwa ke ou gen gwo konte, fèk ap rantre kab feeder, oswa gwo fusion fusion, yon ODF se chwa ki pi an sekirite.
K: Èske chak panèl fib patch gen ladann plato épissure?
A: Non. Anpil ladan yo adaptè-sèlman, pou pre-termine oswa itilize kavalye; lòt moun yo epis-chaje ak yon plato pou pigtails. Tcheke spesifikasyon an anvan ou sipoze.
K: Ki diferans ki genyen ant yon ODF ak yon bwat distribisyon fib?
A: Yon ODF se yon pi gwo ankadreman distribisyon prensipal -, anjeneral andedan kay la ak etajè- oswa etaj-monte. Yon bwat distribisyon se yon patiraj ki pi piti, souvan deyò-pi pre abonnés ki ka kenbe tou yon splitter.
K: Èske yo itilize yon ODF sèlman nan rezo FTTH?
R: Non. ODF yo komen nan biwo santral yo, chanm ISP yo, ak metwo ak antrepriz - nenpòt kote gwo-kab konte bezwen revokasyon, splicing, ak distribisyon.
K: Èske mwen ta dwe chwazi SC oswa LC adaptè?
A: Koresponn ak plant la. LC pou etajè-wo dansite ak sant done; SC, souvan SC/APC, pou aksè FTTH ak telecom.
K: Èske mwen ka enstale yon ODF nan yon etajè 19 pous?
A: Wi. Etajè-ODF ki monte yo estanda pou chanm telecom ak kabinè OLT; vèsyon miray ak etaj egziste pou lòt espas.
K: Ki pi bon pou yon sant done?
A: Anjeneral panno fib patch - LC oswa MPO/MTP - pou etajè-nivo patch, ak yon ODF sèlman kote yon zòn distribisyon gwo zo rèl do bezwen splicing ak pwoteksyon.
K: Nan 48 fib, èske mwen chwazi yon panèl patch oswa yon ODF?
A: Sa depann de splicing. Ti splicing oswa pa gen okenn pwen ak espas sere nan yon splicing panèl patch-chaje oswa pre-termine. Yon kab feeder k ap rantre ki bezwen splising konplè, slack, ak baz pwen nan yon ODF 48F - espesyalman si ou espere grandi a 96F.
K: Kisa mwen ta dwe tcheke anvan ou achte?
A: Fib ak pò konte plis headroom, adaptè ak poli kalite, episur-kapasite plato, kalite mòn ak inite etajè, antre kab ak fikse, pliye-kontwòl reyon, ak konplo a etikèt.
Si travay la se pwòp patch-nivo etajè, yon panèl patch fib se chwa pratik, pri-efikas. Si w ap mete fen nan gwo -kab dorsal oswa k ap fèk ap rantre ki bezwen splicing, pwoteksyon, depo slack, ak ane nan jesyon distribisyon, yon ODF touche plas li. Gwo rezo anjeneral kouri tou de - yon ODF pou distribisyon prensipal, patch panno ekipman-bò. Kèlkeswa sa ou presize, konfime konte a ak headroom, adaptè ak poli kalite, kapasite episur, mòn ak gwosè etajè, ak antre kab anvan ou kòmande, kidonk inite a adapte tou de enstalasyon jodi a ak kwasans ane pwochèn.
