Lè yon épissure sanble byen epi toujou echwe en
Li se yon modèl nou wè ase souvan nan dokiman akseptasyon: yon lyen ki mezire 71.794 dB / km nan 1310nm, byen andeyò papòt la, menm si evènman yo epitou endividyèl sou wout la te sanble san remakab sou papye. Pi move pèt sèl episur anrejistre te 0.342dB, okenn kote tou pre katastwofik sou pwòp li yo. Lyen an echwe de tout fason, paske akseptasyon pa deside episur pa épissure. Li deside kisa bidjè fen-a-fè fen a sanble yon fwa yo ajoute chak evènman, e sa se yon kantite tras OTDR pou kont li pa ba ou.
Sa a se egzakteman kote tès fib pigtail apre splicing anjeneral kraze: ekip yo tcheke ke chak jwenti fizyon sanble pwòp anba estimasyon splicer a, sote yon mezi fòmèl pèt ensèsyon, epi sipoze lyen an pare. pèt kimilatif anvan kliyan an te fè
Ki sa ki OLTS ak OTDR Chak Aktyèlman Mezire
De enstriman yo jwenn lumped ansanm toujou ap, e se rasin ki pi konfizyon nan jaden an. Yon Optical Loss Test Set (OLTS) enjekte limyè ki soti nan yon sous referans nan yon bout epi li li ak yon mèt pouvwa nan lòt la, ki ba ou yon sèl fen -a-fen nimewo pèt ensèsyon pou tout lyen an. Yon OTDR fè yon bagay diferan: li voye yon batman desann fib la epi li limyè ki tounen dispèse, bati yon tras ki montre w ki kote chak evènman (splice, konektè, pliye, kraze) chita sou longè a, ak apeprè konbyen pèt chak youn kontribye.
Distenksyon sa a detèmine kisa chak zouti aktyèlman bon pou. OLTS di w si wi ou non lyen fini an, kòm yon antye, satisfè bidjè pèt la. Li se yon mezi pase/echwe. OTDR di w ki kote yon pwoblèm ye ak ki kalite evènman ki lakòz li. Li se yon kat dyagnostik, pa yon rezilta sètifikasyon. Konfizyon de a se poukisa kèk teknisyen trete yon tras OTDR ki pwòp-kòm prèv tès la episur pigtail fini, lè kò estanda yo trase yon liy pi byen file (Asosyasyon fib optik).
Pou lektè ki soti nan baz tès pigtail pi laj olye ke flux travay espesifik splicing-, gid jeneral nou an pou teste yon pigtail fib optik kouvri enspeksyon vizyèl ak tès pèt retounen nan plis pwofondè pase atik sa a fè.
TIA-568.3-D ak Poukisa Tier 1 pa Negosyab
TIA-568.3-D divize tès fib an de nivo, epi fann lan pa kosmetik. Nivo 1 se tès pèt ensèsyon OLTS, epi li se egzijans sètifikasyon obligatwa pou chak lyen. Nivo 2 se tès OTDR, epi li klase kòm opsyonèl: rekòmande pou dokiman ak depanaj, men li pa aksepte poukont li kòm prèv yon lyen sètifye.
Sa a se pwen an vo sonje: yon tras OTDR, sepandan pwòp, pa satisfè tès akseptasyon anba estanda a. Gen kèk espesifikasyon pwojè toujou ekri kòm si li fè sa, patikilyèman sou deplwaman PON kote yon ti ponyen nan founisè aksepte rezilta OTDR bidireksyon kòm prèv ase, men sa a se yon eksepsyon ki kad, pa règ jeneral la. Deyò PON, pa konte sou li: pifò enjenyè sipèvize ak kliyan p ap siyen sou sètifikasyon OTDR-sèlman, kèlkeswa sa paj maketing yon machann vle di. Gen kèk machann ekipman tès-ki sèvi TIA-568.3-D sètifikasyon travay te di posiblite sa a, elve OTDR nan yon bagay ki pi pre estati Nivo 1, se anba diskisyon nan nivo estanda-komite, menmsi pa gen anyen deplase sot pase diskisyon. Tès OLTS Nivo 1 rete sèlman fòma tès ki ekri nan estanda kòm obligatwa jodi a.

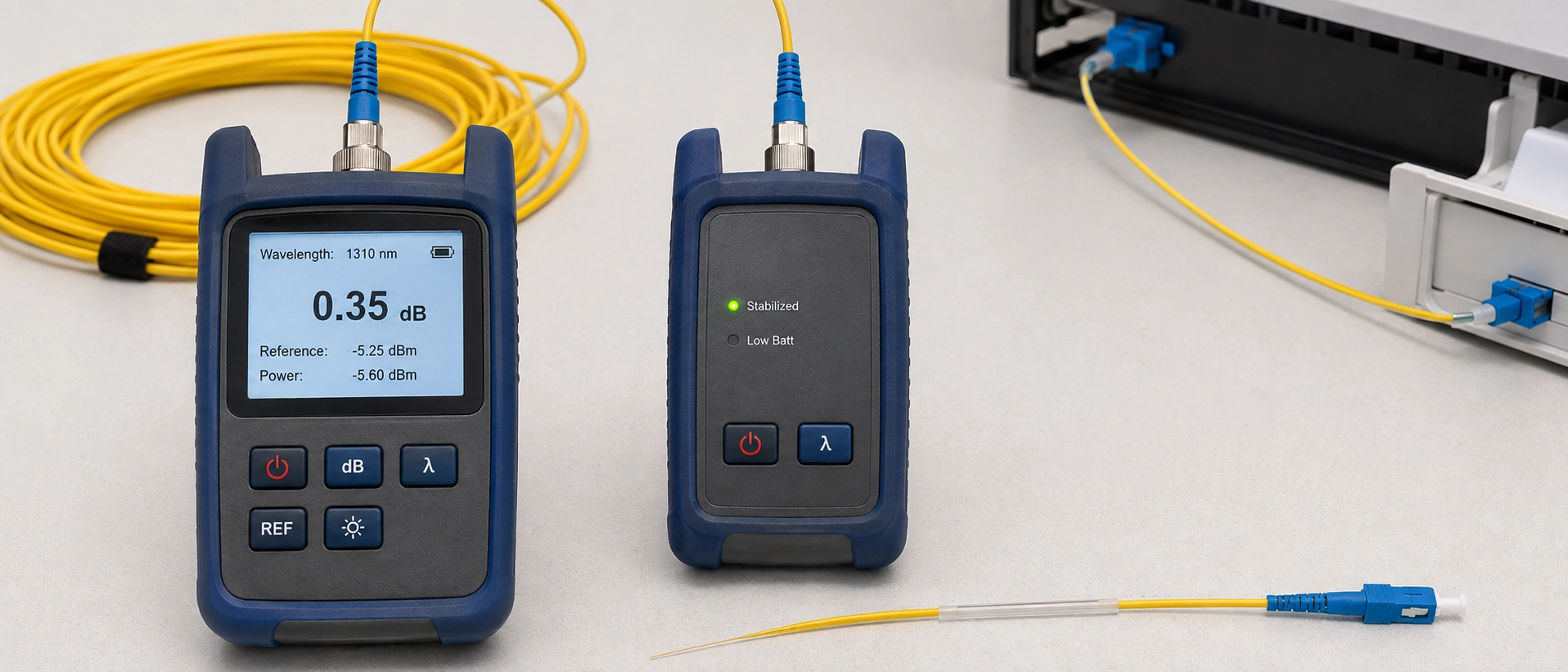

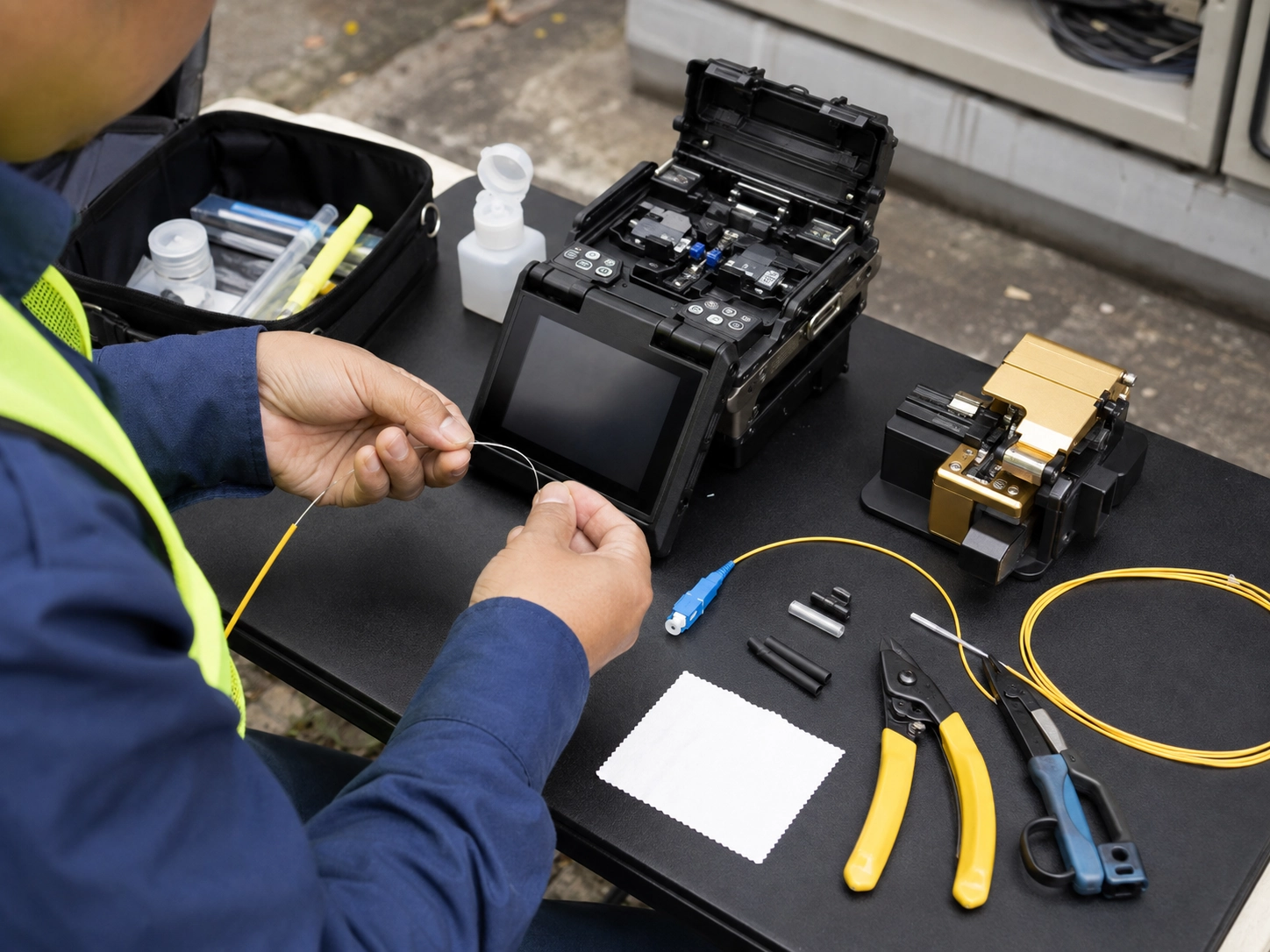

Kouri yon tès Fib Pigtail Ensèsyon Pèt apre Fizyon Splicing
Jwenn lòd la mal sou yon tès pèt ensèsyon pigtail fib apre fusion fusion, ak lekti ou pran pa pral vle di sa ou panse li vle di. Referans sous limyè a ak mèt pouvwa a ansanm anvan, lè l sèvi avèk yon bon kòd referans li te ye, kidonk "0 dB" debaz la reflete seri tès la epi li pa yon kavalye ki pa kalibre. Pifò tès akseptasyon mòd sèl yo itilize metòd referans 1-kavalye; 3-metòd kavalye a li yon nimewo pèt yon ti kras diferan pou menm lyen fizik la, kidonk chwazi youn epi rete konsistan nan pwojè a. Melanje de mitan-pwojè a se yon rezon komen konparezon anvan ak apre pèt sispann aliman.
Lè sa a, konekte atravè lyen episur la epi pran yon lekti nan chak longèdonn fonksyònman: 1310nm ak 1550nm pou mòd sèl -, 850nm ak 1300nm pou multimode, paske pèt nan yon episur oswa koube se longèdonn-depandan, ak yon sèl - lekti lekti ka yon sèl {6} majwa.
Tès nan tou de direksyon kote pwojè a pèmèt li. Yon épissure ak yon ti dezakò nan nwayo ka li pèt negatif soti nan yon direksyon ak soti nan-de-pèt espesifik nan lòt la, kidonk yon tès yon sèl-direksyon sèlman toujou kenbe mwatye nan foto sa a. Ekri tou de lekti yo, pa sèlman pi bon an. Kèk espesifikasyon pwojè yo, patikilyèman akò kontra lwaye fib nwa yo, mande pou dokimantasyon bidireksyon ak siyati teknisyen an ak nimewo modèl tès -tache, ak modènizasyon ke apre reyalite a se pi plis travay pase kaptire li pandan tès akseptasyon orijinal la.

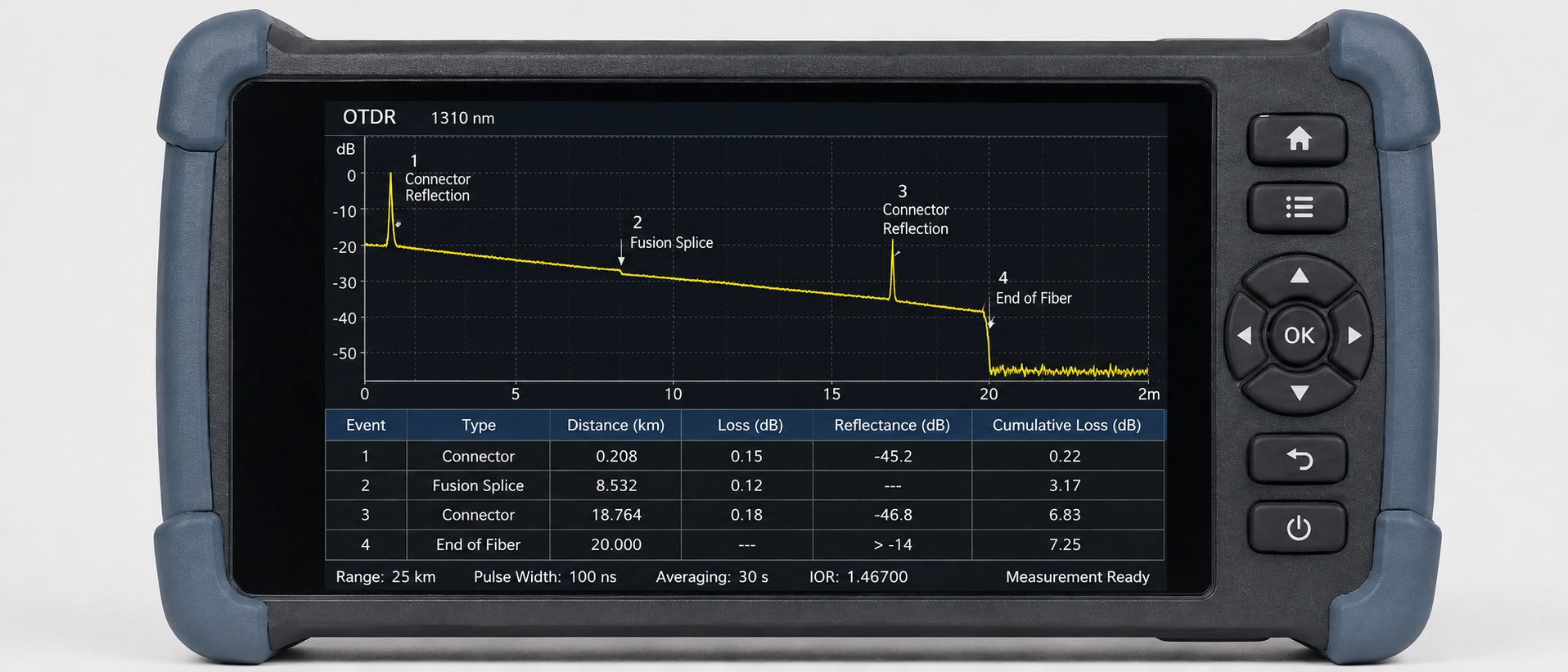

Verifye Evènman Splice sou OTDR
Apre OLTS la ba ou yon nimewo pase oswa echèk pou pigtail spliced la, pwochen travay la se konfime ke pèt la li mezire aktyèlman chita nan pwen an jonksyon, epi li pa yon lòt kote sou lyen an. Seleksyon kab lanse se premye bagay ki vwayaje moun isit la: sèvi ak 500m a 1km nan fib lansman devan splis la anba tès la, paske distans li yo bezwen pou rekiperasyon inisyal OTDR a. lekti egzat anvan li rive nan evènman ou aktyèlman pran swen an. Sote kab lansman an epi lekti pèt episur la toupre devan lyen an vin pa fyab oswa envizib.
Tès longèdonn doub-se lòt abitid ki merite pou yo bati. Tès nan 1310nm ak 1550nm se pa sèlman pou konfimasyon pèt, li se yon zouti dyagnostik poukont li. Yon episur ak diferans pèt etranjman gwo ant de longèdonn yo se pi souvan yon siy nan estrès macrobend, souvan soti nan yon plato epissure mawonnen twò sere, pase yon jwenti fizyon pòv. Lè w kenbe distenksyon sa a sou-sit, sa sove yon re-splice ki pa t ap rezoud pwoblèm aktyèl la.
Splice ke OTDR a pa janm wè
Isit la se yon detay ki kenbe menm teknisyen ki gen eksperyans sou gad: yon bon jan fusion fusion nan yon asanblaj pigtail ka efektivman envizib sou yon tras OTDR. papòt. Pifò OTDR yo bato ak yon papòt evènman defo yon kote alantou 0.1 a 0.15dB, kidonk yon sispèk -pèt epitou pèt se vo kouri dèyè lè yo bese anviwònman sa a nan direksyon 0.02 a 0.05dB epi re-kouri tras la; figi egzak la toujou depann de modèl OTDR ou a ak anviwònman -zòn mouri li yo, kidonk konfime kont pwòp ekipman ou olye ke trete nenpòt nimewo isit la kòm inivèsèl.
Lòt pyèj ki merite signalisation chita nan papòt akseptasyon an tèt li, pa enstriman an. Pibliye langaj kontra pou pwojè fib nwa yo montre plis tolerans pase pifò enjenyè yo sipoze: yon akò kontra-lwaye nou te revize pèmèt jiska 0.5dB pèt épissure lè dyamèt jaden mòd yo te matche, k ap monte a 0.8dB lè yo pa t (lawinsider.com), figi byen pi wo pase sub-0.1dB "liv" fusion épissure pèt pifò site materyèl antrènman. Lè w konnen ki nimewo kontra espesifik ou an aktyèlman mande, olye ke sipoze figi ki pi sere pibliye a aplike, se diferans ki genyen ant yon episur ou re-travay san nesesite ak youn ou kòrèkteman siyen.
Yon pèlen ki gen rapò se pèt ki reyèl, men ki mal atribiye. Yon modèl depanaj renouvlab enplike plizyè épissures mekanik ki mete toupre ansanm sou yon kouri, yo chak endividyèlman nan espesifikasyon, men anpile byen sere ase ke pèt kimilatif la pouse lyen an sou bidjè. Yon tras OTDR li dekontrakte ka fè sa sanble ak yon sèl move evènman; li ak anpil atansyon, se plizyè ti evènman teknikman -pase k ap ajoute nan yon lyen ki echwe.
Limit Akseptasyon: Lis Tès Akseptasyon Fib Splice
Rale nimewo yo ansanm nan yon lis tès akseptasyon akseptasyon fib yon sèl pran desizyon sou teren pi vit pase baskile ant yon dokiman estanda ak yon kontra PDF mitan tès -.
| Mezi | Valè tipik | Nòt |
|---|---|---|
| Pèt fusion fizyon | Anba 0.1dB | Anba ~ 0.05dB, ogmante risk deteksyon OTDR, bese anviwònman papòt la |
| Pèt episur mekanik | 0.2-0.5dB | Anpile plizyè fèmen ansanm ka pouse pèt kimilatif sou bidjè |
| Pèt Connector | 0.2dB oswa pi wo | Pi wo debaz pase yon bon épissure fizyon pa konsepsyon |
| Tolerans kontra, matche MFD | Jiska 0.5dB | Wè nan espesifikasyon fib nwa kontra-lwaye, pa inivèsèl |
| Tolerans kontra, MFD ki pa matche | Jiska 0.8dB | Aplike espesyalman nan senaryo mòd-dezakò nan jaden |
| Tès OLTS (Niveau 1) | Pase/echwe vs bidjè lyen | Obligatwa dapre TIA-568.3-D |
| Tès OTDR (Niveau 2) | Dyagnostik, pa sètifye | Si ou vle anba TIA-568.3-D, eksepte nan kèk espesifikasyon espesifik PON |
Trete ranje tolerans -kontra yo kòm yon rapèl pou tcheke espesifikasyon pwojè aktyèl la olye yo ranplase li. Nimewo akseptasyon yo varye selon kliyan, ak estanda a mete yon etaj, pa yon plafon inivèsèl.
Yon Ka Field: Soti nan alam rive nan kòz rasin
Yon lyen ki te kenbe alam pèt deklanchman apre komisyonin te tounen yon ilistrasyon itil sou poukisa OTDR ak OLTS bezwen li ansanm. Sa a se kalite rezilta tès akseptasyon pigtail ki fasil pou mal dyagnostike san yo pa tou de enstriman. pati sa a te klè. Tras OTDR la te kote travay dyagnostik reyèl la te rive: olye pou yo yon pwen echèk evidan, li te montre yon gwoup kat episur mekanik ki te espas nan apeprè de mèt youn ak lòt, chak endividyèlman andedan pwòp espesifikasyon pèt 0.3-0.4dB li yo, kolektivman pouse lyen an apeprè 1.2dB sou bidjè. Li te pran de pas, 1310nm an premye, answit yon re-tès 1550nm pou eskli yon koube-fo lekti estrès, anvan modèl ti pèt anpile yo te klè olye ke yon sèl move jwenti. Ranplase gwoup la ak yon sèl fusion fizyon te pote lyen an tounen nan bidjè imedyatman. Ni enstriman poukont li pa t ap rakonte istwa konplè a: OLTS te konfime ke te gen yon pwoblèm, epi OTDR te lokalize sa ki te aktyèlman lakòz li.
Kalite trase evènman sa a aplike pi lwen pase senaryo splice-espesifik, epi li se menm disiplin ki vo aplike nenpòt ki lè yon lyen echwe tanzantan apre komisyonin.
Bati tès nan chèn ekipman pou, pa sèlman jaden an
Pifò nan sa ki mal nan tès akseptasyon apre -splice remonte nan yon espas ki amont ekipaj jaden an: pigtails ki kite faktori a san yon dosye dokimante pèt ensèsyon yo pi difisil pou fè konfyans yon fwa yo ap splised nan yon lyen vivan, paske pa gen okenn liy debaz yo konpare lekti nan jaden an.
Nou menm nou te sou move kote nan diferans sa a. Pandan yon sèl kouri QC sortan, yon pakèt episur ki ba-pèt nan yon asanblaj pigtail koutim li pwòp sou tras OTDR la, pa gen okenn evènman siyale, tou senpleman paske pèt la te twò ba pou netwaye papòt default la, menm kote ki avèg la kouvri pi wo a. Li parèt sèlman lè yon teknisyen kwa-tcheke rezilta OTDR a ak figi pèt ensèsyon OLTS la epi de yo pa t dakò. Dezakò sa a se yon pati nan rezon ki fè chak pigtail fini nou voye kounye a pote tou de yon rezilta OLTS ak yon rezilta OTDR, pa sèlman youn oswa lòt la.
Pwosesis pwodiksyon nou an kouri tès doub sa a sou chak pigtail fini anvan li anbake, yon pratik nou te kenbe nan pou plis pase yon dekad nan transpòte asanble pigtail spliced. done etaj faktori, pa yon figi nan tout endistri: pèt ensèsyon konektè sou liy nou an tipikman tè nan seri a 0.15-0.25dB, ak yon plafon 0.3dB nou pa bato pi wo a. Nou ka remèt sa a kòm yon rapò tès trasabl ansanm ak pwodwi a, yon valè de tcheke anvan ou sipoze datasheet yon founisè matche ak sa ki aktyèlman kite faktori yo.
Si tès akseptasyon ou ye kounye a kenbe sifas episur-pèt bò ki pa koresponn ak sa fèy done yon founisè a te pwomèt, li souvan vo tcheke si pigtail yo tèt yo anbake ak dosye tès endividyèl yo ditou. Ou ka revize seri pwodwi pigtail fib optik nou an epi mande echantiyon tras OTDR ki akonpaye yo dirèkteman.
FAQ
Ki diferans ki genyen ant OLTS ak OTDR pou teste pigtails fib apre splicing?
OLTS mezire total pèt ensèsyon fen-a-epi se TIA-568.3-D ki obligatwa tès Nivo 1 pou aksepte. OTDR lokalize epi karakterize evènman episaj endividyèl men li pa aksepte pou kont li pou sètifikasyon.
Poukisa OTDR mwen an pa ka wè yon -pèt fizyon epitou?
Lè pèt épissure trè ba, souvan anba 0.05dB, li ka tonbe pi ba pase papòt deteksyon evènman default OTDR a. Bese anviwònman papòt pèt la tipikman revele evènman an.
Ki pèt ensèsyon ki akseptab pou yon pigtail fib spliced?
Fizyon episur tipikman montre anba pèt 0.1dB, pandan y ap pèt konektè anjeneral 0.2dB oswa pi wo. Gen kèk kontra pwojè ki pèmèt jiska 0.5dB pou fib matche ak 0.8dB pou dyamèt jaden mòd ki pa matche.
Èske tès OTDR pou kont li akseptab pou sètifikasyon akseptasyon fib?
Non TIA-568.3-D egzije tès OLTS (Nivo 1) pou sètifikasyon. OTDR (Tier 2) se opsyonèl epi yo itilize sitou pou depanaj, eksepte nan kèk senaryo deplwaman PON kote sèten founisè aksepte li.
