Ki jan yo chwazi yon pigtail fib optik: Espesifikasyon ak gid achtè a

Mete de fèy done founisè kòt a kòt epi tou de pral liIL Mwens pase oswa egal a 0.3 dB, RL Pi gran pase oswa egal a 50 dB. Lòd soti nan tou de, episaj yo nan menm ODF la, ak bidjè lyen yo mezire ka diferan. De espesifikasyon fib optik pigtail ka site menm limit yo pandan y ap dekri pwodwi materyèl diferan, paske yon nimewo ekri san metòd mezi li yo se pa yon spesifikasyon. Li se yon reklamasyon maketing.

Diferans sa a se kote pifò diskisyon livrezon kòmanse. Yon fwa plato a fèmen epi tras OTDR la devan yon kliyan, pèsonn pa ka deside retwoaktif si yo te mezire 0.3 dB ki site kont yon kòd referans oswa kòm yon valè akouple owaza, si adaptè yo nan panèl la nan menm klas pèfòmans ak konektè yo, oswa ki edisyon nan fen -enspeksyon estanda estanda faktori a te evalye.

Gid sa a pa eksplike kisa yon pigtail ye oswa ki jan li diferan de yon kòd patch. Tè sa a deja kouvri nan nòt nou soudiferans ki genyen ant yon pigtail fib ak yon kòd patch. Sa ki anba la a pi etwat: nèf liy ki fè pati yon spesifikasyon, sa yo chak kontwole aktyèlman, ak sa k ap pase sou plas lè youn nan yo rete vid.

Tout bagay ki anba a kat sou youn nan jaden sa yo. Si RFQ ou a endike tout nèf, de founisè ap site menm pwodwi a epi konparezon pri vin gen sans. Si li endike kat, w ap konpare sitasyon pou diferan pwodwi.

Non jaden yo se mwatye ki fasil. Yon RFQ viable pote twa kolòn olye ke yon sèl, ki tabli egzijans achtè a, repons founisè a ak prèv akseptasyon pou chak nan nèf espesifikasyon fib optik pigtail yo, paske yon jaden yon founisè gen dwa kite vid se yon jaden ki vin deside nan faktori a olye ke pa ou. Ki prèv akseptasyon ki vo mande pou chak liy se sa ki rès atik sa a etabli.

Spec Lines 1 ak 2: Single Mode vs Multimode Fibre Pigtail Seleksyon ak Entèfas Connector

"Sèl-mòd" se pa yon spesifikasyon. Yon mòd sèl fib optik pigtail bati sou estanda G.652D konpòte yon fason diferan de youn bati sou G.657A2, ki gen redwi sansiblite macrobend tolere pi sere bobin. Ki kote jeyometri plato pèmèt kanson an chita byen pi wo pase reyon pliye minimòm espesifye fib la, G.652D se repons ki kòrèk la ak pi bon mache. Nan bwat tèminal FTTH kontra enfòmèl ant, miray -monte patiraj ak kasèt dans kote bobin la fòse tou pre limit sa a, espesifye G.657A1 oswa A2 diminye risk pèt macrobend-ki pwodui tanzantan, konpòtman depandan tanperati-, ki trè difisil pou trase yon fwa ankadreman an peple.



De kesyon separe jwenn tonbe nan yon sèl sou bò multimode. Konpatibilite jewometrik se premye a: 50/125 µm fib (OM3, OM4, OM5) entèkonekte fizikman, pandan y ap rantre yo nan 62.5/125 µm OM1 kreye yon dezakò nan gwosè nwayo -ki pa ka korije pa amelyore aliyman episur pou kont li. Bandwidth modal se dezyèm ak endepandan youn nan: yon chanèl ki te bati nan klas melanje pèfòme nan bandwidth modal ki pi ba efikas nan li, kidonk yon lyen OM4 ki tou dousman gen yon pigtail fib optik OM3 multimode dwe verifye kont longè aktyèl la ak to liy olye ke sipoze akseptab.

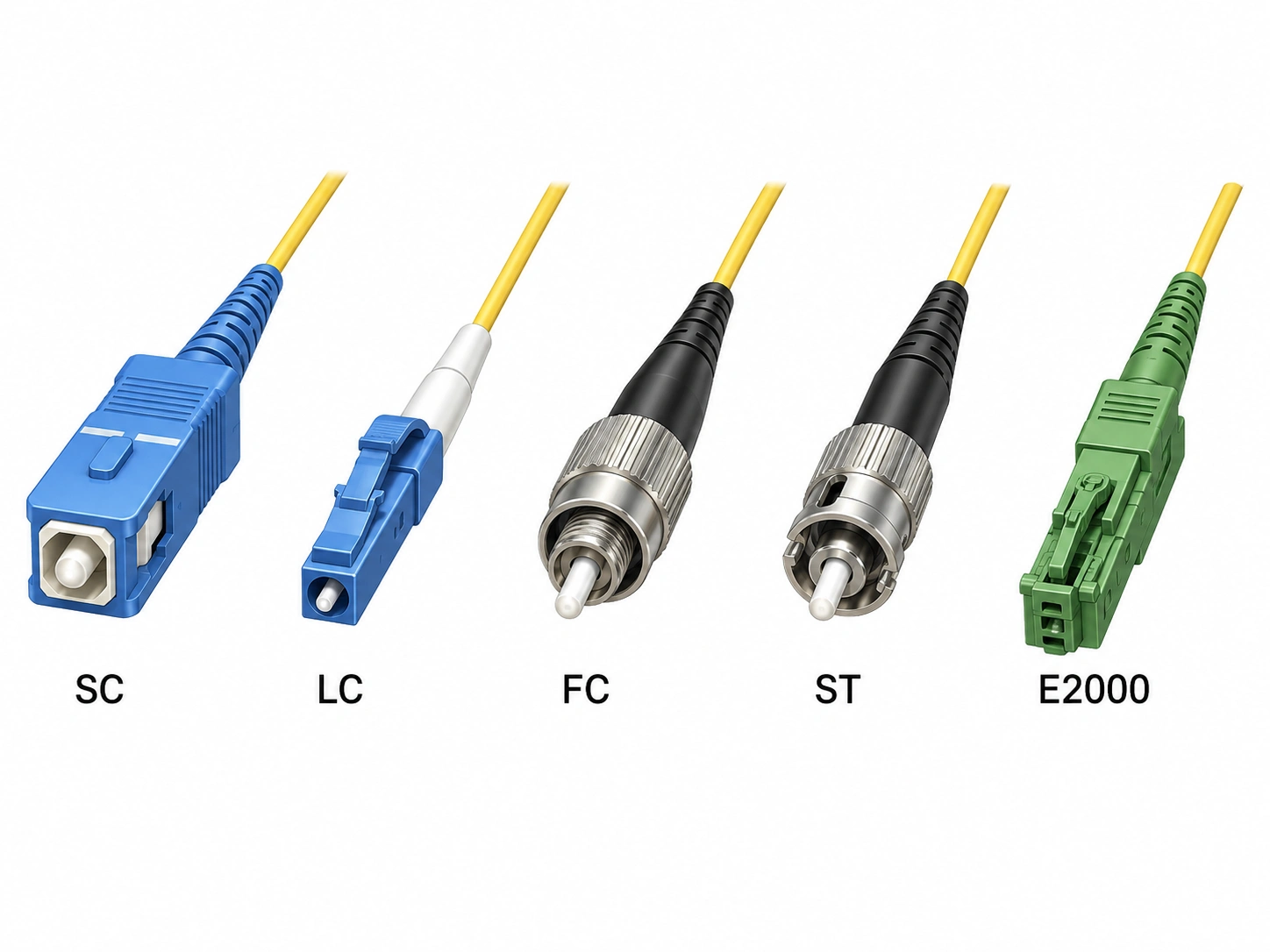

Chwa Connector se plis mekanik pase optik. LC domine gwo -panno dansite paske li double kantite pò pou chak inite etajè, SC rete estanda atravè GPON ak anpil nan kouch aksè FTTH, ak FC pèsiste nan tès ak mezi ak nan ansyen ankadreman telecom. Anvan defo lwen li, laThreaded FC koòdone ak kote li toujou touche plas lili vo tcheke. E2000 parèt kote yo mande yon koòdone ki fèmen, ki gen gwo -retounen-. Ki sa ki enpòtan sou liy espèk la se nonmen pati aplikab IEC 61754 ansanm ak fanmi konektè a, paske se sa ki defini jeyometri kwazman panèl ou ak adaptè yo te bati a.

Yon figi fen UPC se yon dôme ak konpayon plat kont kontrepati li yo. Yon figi fen APC se tè a 8 degre, ki dirije limyè reflete soti nan nwayo a ak nan CLADDING la. Konsekans pratik la se pèt retounen. Koòdone Angle yo espesifye nan rejyon ki pi gran pase oswa egal a 60 dB lè yo kwaze ak koòdone kontak fizik -nan rejyon ki pi gran pase oswa egal a 50-55 dB, ak diferans ki pi enpòtan kote pouvwa reflete aktivman degrade siyal la, ki vle di distribisyon PON ak FTTx, kouvri CATV, DWDM ak transpò analòg RF. Pou LAN antrepwiz, estanda done dijital lyen ak pifò sèl -chanèl sant done mòd, yon pigtail fib optik UPC satisfè yon egzijans pèt retounen 50 dB se ase, bay pwòp tolerans refleksyon transceiver la tcheke olye ke sipoze.

Kalite Polonè se pa yon jaden pou chak-atik, se yon chanèl-lajè. Pigtail a, adaptè a, pò panèl patch la ak koòdone ekipman an tout dwe dakò, ak RFQ a ta dwe endike polish la pou chak pigtail fib optik ak chak adaptè nan kanal la olye ke sipoze enstale a pral remake. Se jeyometri a koòdone dèyè ang lan te travay nan pann nou an nanki jan konektè APC diferan de UPC.

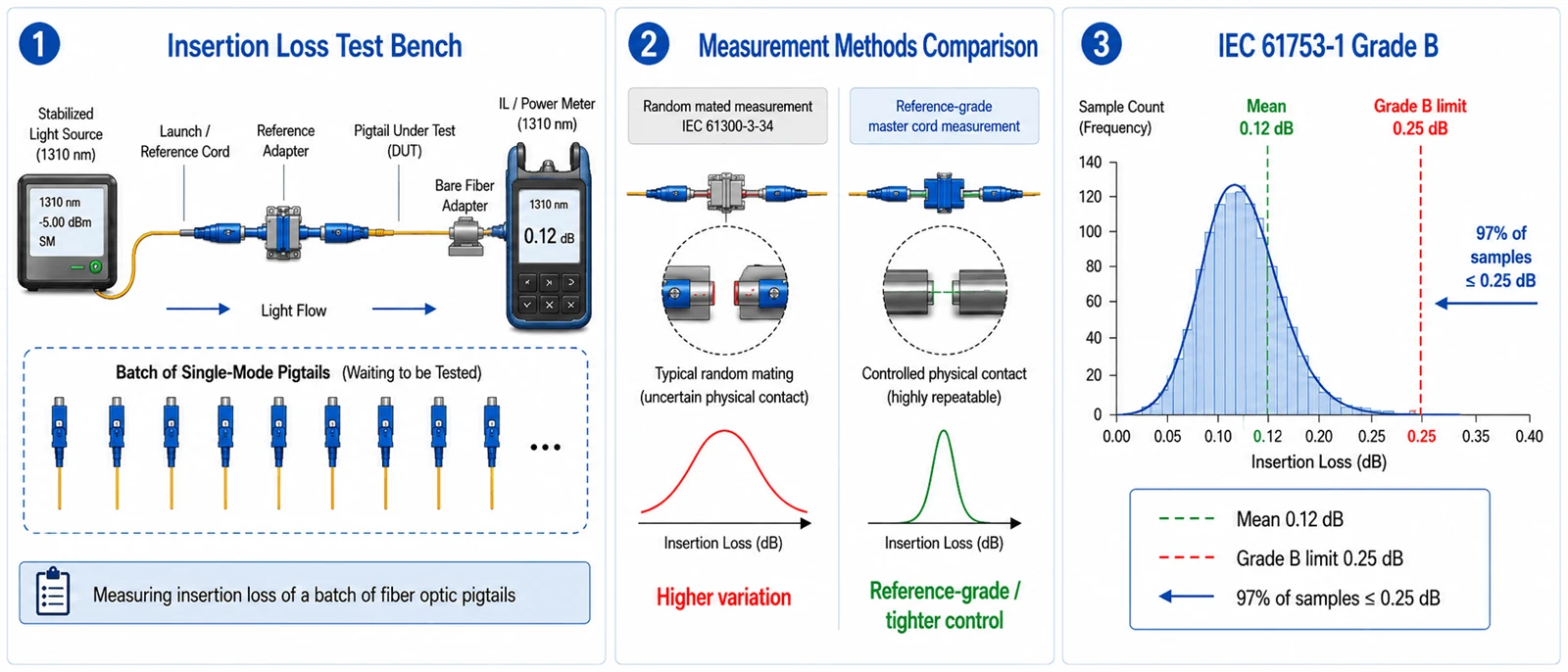

Pèt ensèsyon pou yon pè konektè ka karakterize de fason. Mezire kont yon referans-kòd mèt klas (yon konektè branche byen kontwole kenbe pou metroloji), yon konektè pwodiksyon pwodui yon figi flater. Mezire kòm yonkonpayon o aza, kote nenpòt ki konektè soti nan pakèt la ansanm ak nenpòt ki lòt, distribisyon an elaji, paske pozisyon debaz de ferrules yo pa konpanse pa yon patnè ideyal. Tou de nimewo yo onèt, epi yo pa menm nimewo a, se poutèt sa fib optik pigtail pèt ensèsyon estanda ou site zafè plis pase chif ou site la.

IEC 61753-1 rezoud anbigwite a lè li defini klas atenuasyon estatistik, sou yon baz owaza, ak metòd mezi fikse kòm IEC 61300-3-34. Klas B espesifye kòm yon mwayèn nan oswa pi ba pase 0.12 dB ak 0.25 dB maksimòm pou omwen 97% nan echantiyon, Klas C nan 0.50 dB maksimòm ak yon mwayèn 0.25 dB, ak Klas D nan 1.0 dB maksimòm. Yon sèl echantiyon pase nan 0.3 dB kont yon kòd referans se yon deklarasyon byen lwen pi fèb pase yon pakèt reyinyon Klas B. Site estanda ak edisyon aktyèl li ak amannman sou liy RFQ la, menm jan ou ta site nenpòt lòt dokiman akseptasyon.

Yon distenksyon vin pèdi toujou ap, ki gen ladan nan fich done ki soti nan founisè ki ta dwe konnen pi byen.Klas atenuasyon ak klas pèt retounen yo se de echèl paralèl, pa youn.Klas lèt B, C ak D yo dekri pèt ensèsyon yo. Pèt retounen yo espesifye separeman, ak nivo koòdone an angle-ki defini nan Pi gwo pase oswa egal a 60 dB akouple. Ekri "Klas B" sou yon RFQ Se poutèt sa, pa di anyen ditou sou refleksyon, ak yon pigtail fib optik ka rankontre Klas B pandan y ap pote nenpòt pèt retounen founisè a te chwazi bati. Eta tou de.

Klas B mande pou kontwole oryantasyon debaz

Reyalizasyon Klas B toujou mande pou kontwole kote nwayo fib la chita parapò ak aks férule a, ki an pratik vle di moun k ap rasanble a oryante ak fikse férule a pou eksantrisite debaz la tonbe nan yon direksyon li ye. Yon founisè san etap sa a ka pwodwi yon bon echantiyon. Pwodui yon bondistribisyonse yon kapasite diferan, se poutèt sa revizyon 2024 IEC 61755-3 seri ofisyèl estatistik debaz eksantrisite pou entèfas sa yo.

Adaptè a se yon pati nan koneksyon an mezire

Manch rad la se sa ki kenbe de ferrules kowaksyal, kidonk yon adaptè tolerans ki lach -ka anpeche koneksyon an reyini soti nan satisfè distribisyon an atténuation gen entansyon menm lè pigtail nan fib optik prim tèt li se nan klas. Verifye kòm yon koneksyon mated olye ke kòm yon eleman. Sa a se fasil manke jisteman paske enspeksyon fèk ap rantre anjeneral teste pigtail la pou kont li.

Anba nimewo pèt yo chita paramèt jeyometrik ki pwodui yo: reyon koub, konpanse apex (ki distans pwen ki pi wo nan bòl la chita nan aks fib la) ak wotè fib, pwotrusion oswa undercut nan fib la anrapò ak ferrule la. Ansanm yo detèmine si de nwayo yo aktyèlman manyen anba chaj prentan. Sa yo se pwodiksyon pwosesis polisaj, pa chwa konsepsyon, ki se poukisa yo se fason ki pi rapid yo fè distenksyon ant yon liy pwodiksyon kontwole ak yon yon sèl soutretan.

Lapwòpte se lòt mwatye a. Yo idantifye kontaminasyon fen-fas fas a plizyè fwa atravè endistri a kòm yon kòz prensipal echèk nan rezo fib enstale, epi sou yon nwayo mòd sèl 9 µm-, yon patikil ki chita nan rejyon debaz la ka lakòz gwo diminisyon oswa refleksyon olye ke yon sèl majinal. Li gen tandans parèt tou kòm pèt retounen degrade anvan li parèt kòm pèt ensèsyon degrade, kidonk yon lekti -mèt pouvwa a ka chita andedan spesifikasyon pandan y ap yon sistèm aderan oswa anplifye deja boule maj.

Pèfòmans optik gouvène, ak enspeksyon vizyèl pa kanpe pou kont li

Twazyèm edisyon 2022 IEC 61300-3-35 deklare dirèkteman ke enspeksyon vizyèl se anplis, epi li pa ranplase, mezi atenuasyon ak pèt retounen. Li ale pi lwen: yon konektè ki te netwaye ak debri ki lach epi ki toujou echwe enspeksyon vizyèl pa otomatikman rejte si li satisfè pèfòmans optik espesifye (IEC). Yon kloz RFQ lekti "rejte sou echèk vizyèl" Se poutèt sa kontredi estanda aktyèl la. Ekri règ akseptasyon an fason estanda a ekri li, ak enspeksyon plis kalifikasyon optik ak pèfòmans optik gouvène.

Endike ane edisyon an, paske kritè yo te deplase

Twazyèm edisyon an te retire kondisyon enspeksyon yo pou zòn C ak D epi li te reekri pati nan kritè zòn A ak B yo. "Konfòme ak IEC 61300-3-35" san yo pa yon dat se poutèt sa pa ka aplike, paske founisè ak achtè ka klasman kont seri règ diferan ak tou de dwe di verite a (Fluke Networks).

Otomatik klasman an, epi trete anbalaj kòm yon pati nan espèk la

Jijman moun pase/echèk varye selon teknisyen an, limyè anbyen ak ekspozisyon an, sa ki fè desizyon akseptasyon yo pa -repwodiktif, pandan ke analiz imaj otomatik pwodui yon rezilta ki ka tache ak yon dosye pakèt. Anbalaj enpòtan plis pase sa li sanble: anbalaj ki pa-ermetik se pa yon garanti pwòpte alontèm-, kidonk li pa ta dwe li kòm pwòp. Bouchon pousyè ak metòd anbalaj fè pati fib fib optik pigtail spec fèy la, ak enspeksyon jaden anvan kwazman rete obligatwa kèlkeswa ki jan bon done faktori yo sanble.

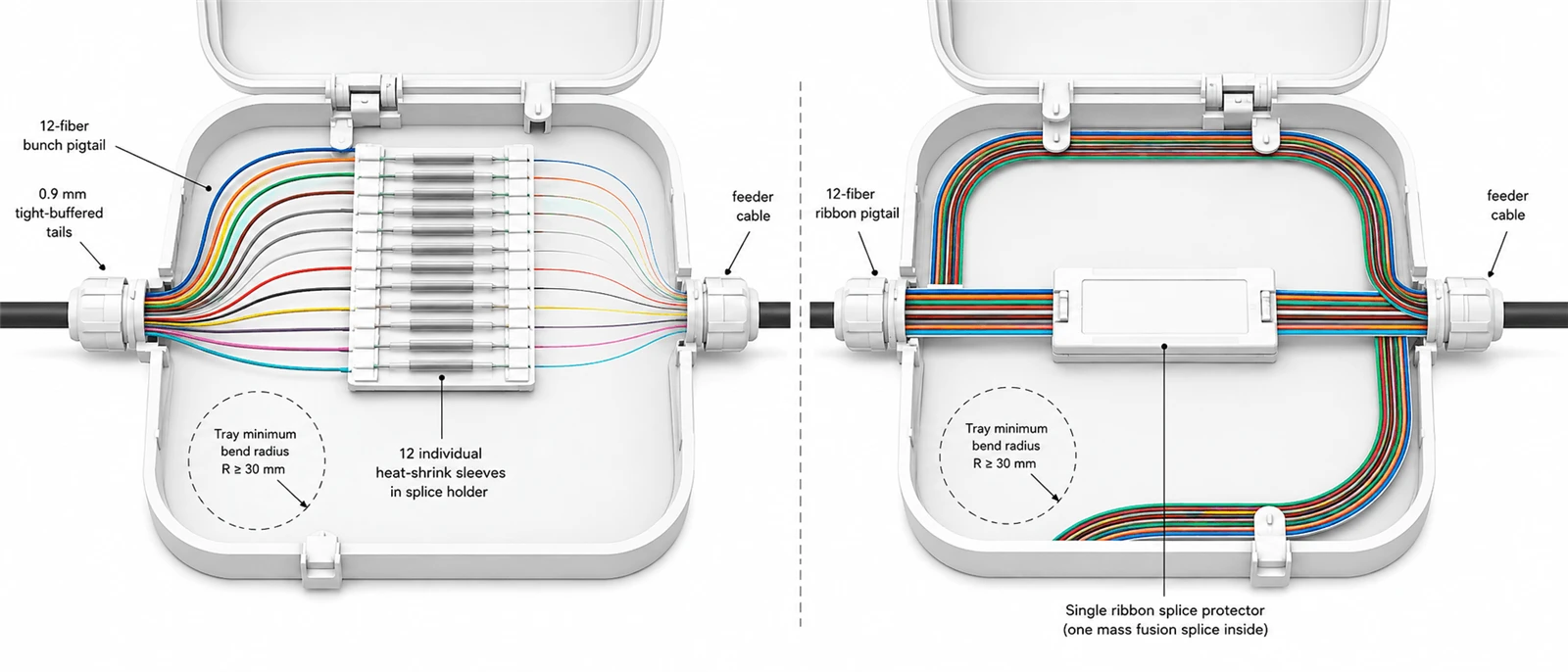

Se estrikti a chwazi pa patiraj la. Konstriksyon tanpon 0.9 mm sere-se defo a pou episur-travay plato paske li wout ak bobin nan plato ki fèmen, pandan y ap 2.0 mm ak 3.0 mm konstriksyon jacketed ajoute pwoteksyon kraze ak rupture kote ke yo okipe repete oswa kite patiraj la. Jakèt ki pi lou yo siyifikativman pi difisil pou bobin andedan yon plato ki bati alantou yon ti reyon minimòm, ki se limit pratik sou ki jan lwen echèl sa a ou ka ale. Ant de metòd episur yo gen yon desizyon reyèl: yon 12-fib pakèt fib optik pigtail episur endividyèlman, ki kostim revokasyon melanje oswa pwogresivman, pandan y ap riban fini pa fizyon mas, ki se dramatikman pi vit nan echèl men mande pou fib riban sou bò a fèk ap rantre ak yon rejim pwotèktè épissure matche. Kòmande riban nan yon plant sispann pou splicing endividyèl konvèti yon ekonomize travay nan yon penalite travay.

Yon kòd koulè pigtail 12 fib ka swiv TIA-598 oswa konvansyon IEC depann sou spesifikasyon pwojè a. Non estanda a sou liy espèk la olye ke ekri "koulè estanda", epi verifye li kont sekans ki deja enstale nan ankadreman an, paske yon ankadreman peple anba de konvansyon fè chak tras fay nan lavni pi dousman. Verifikasyon sa a fè pati akseptasyon ODF ak jesyon fib olye ke nan premye fòt.

Longè se jaden ki pi souvan ranpli nan abitid, epi li se aritmetik olye ke preferans. Pran chemen wout la soti nan pwen épissure rive nan revokasyon, ajoute kanson plato a mande pou bobin nan reyon pliye minimòm espesifye li yo, ajoute yon alokasyon sèvis, Lè sa a, wonn jiska pwochen etap estanda a. Yon ilistrasyon travay: yon wout 1.2 m, de bobin nan yon plato ki gen reyon minimòm deklare se 30 mm (apeprè 0.19 m nan fib pou chak vire, kidonk 0.38 m), plis 0.1 m nan revokasyon an, bay 1.68 m, ki vin tounen yon lòd 2.0 m. Lòd anba a epi fib la fòse pase limit koube li yo, pwodwi atténuation ki parèt sèlman apre yo fin plato a fèmen. Lòd byen pi wo pase li ak depase an konjesyon kasèt la, anpeche travay pita. Aritmetik la menm deside si patiraj la li menm gen kapasite a, ki se pwen nan kipanèl plak ak seleksyon patirajsispann ke yo te yon desizyon separe de spesifikasyon nan pigtail fib optik.

Seleksyon jakèt kondwi pa kòd dife anvan nenpòt lòt bagay. PVC se yon materyèl jeneral -bi jeneral, yon pigtail fib optik LSZH espesifye kote toksisite lafimen ak opakite nan espas ki fèmen yo okipe, epi deziyasyon OFNR ak OFNP aplike kote lis rize ak plenn yo aplike. Sa yo se desizyon konfòmite olye ke desizyon pèfòmans. Ekri lis bilding lokal ou a, kòd elektrik ak dife mande olye ke yon non materyèl, paske kondisyon an varye selon jiridiksyon ak spesifikasyon pwojè a.

Yon pigtail estanda fib optik andedan kay la pa bati pou ekspoze dirèk deyò, epi nou ta pito di sa anvan yon lòd pase apre. Li manke UV-ki estab, move tan-jakèt ki reziste ak ranfòsman ki nesesè pou siviv tanperati monte bisiklèt, antre imidite ak estrès mekanik. "Deyò" se tou pa yon sèl kondisyon, ak blende ak ki enpèmeyab yo pa repons ka ranplase. Ekspozisyon UV kondui chimi jakèt, dlo kanpe oswa kondansasyon kondui sele ak pwoteksyon antre, wonjè ak enpak mekanik kondwi blende, ak ranje tanperati a kondwi tou de chwa materyèl ak kalifikasyon asanble a te teste. Espesifye kondisyon asanble a pral wè epi kite konstriksyon an swiv.

Limit mekanik fè pati sou menm liy lan, kòm nimewo pwòp asanble a. Rale figi tansyon yo te site pou deyò -kab kòf plant lan pa transfere nan yon asanble kout connectorized, ki gen paramèt limite yo se evalyasyon an rupture nan kab la ke ak fòs la retansyon konektè nan fen a fini. Mande tou de nan fichye done konstriksyon espesifik w ap kòmande a, epi mande yo pou SKU a olye pou fanmi pwodwi a.

Telcordia GR-326-CORE se kalifikasyon ki pi site ak pi mal aplike nan kategori pwodwi sa a. Li etabli egzijans jenerik pou konektè yo itilize pou rantre nan fib optik yon sèl mòd ak pou asanble kavalye ki fèt ak yo (Telcordia). Konektè ki monte sou jaden yo kouvri separeman anba GR-1081, ak pwodwi netwayaj konektè anba GR-2923.

Dokiman ki pi souvan site ansanm ak li yo site mal.GR-1435-CORE la vle di "Kondisyon jenerik pou konektè optik milti-fib", ki vle di milti-fib, pa miltimòd.Li adrese konektè milti-fib tankou MPO-style asanble, epi sijè li a toujou yon sèl-mòd. Yon gwo kantite literati founisè transkri li kòm kontrepati multimode GR-326, ak achtè eritye erè a nan pwòp RFQ yo. Si yon founisè ofri dokiman GR-326 pou sipòte yon pigtail fib optik multimode, repons ki kòrèk la se pa mande GR-1435. Li se rekonèt ke okenn dokiman Telcordia GR nan fanmi sa a kouvri pwodwi a, epi presize akseptasyon sou klas pèfòmans IEC ak done tès pakèt olye.

Prèv kalifikasyon ak prèv livrezon se pa menm dokiman an

Yon rapò kalifikasyon GR-326 dekri yon konsepsyon konektè ki te siviv yon rejim tès; li pa di anyen sou bobine a rive mwa pwochen. ISO 9001 sètifye ke yon pwosesis fabrikasyon dokimante ak kontwole, pa ke nenpòt pakèt satisfè yon spesifikasyon optik, ak CE ak RoHS se mache-aksè ak deklarasyon sibstans. Ki sa ki dekri chajman ou a se yon dosye tès ki mare nan pakèt ou a, ki endike metòd mezi, longèdonn, baz echantiyon an ak idantifyan pakèt la. Mande kalifikasyon twazyèm pati lè w ap apwouve yon konsepsyon konektè nan yon estanda rezo. Mande dosye pakèt lè w ap aksepte livrezon yon lòd pigtail fib optik. Konfizyon de la se ki jan achtè yo fini ak yon sètifika enpresyonan ak yon bobin ki pa verifye.

Menm nèf jaden yo pwodwi materyèl diferan optik ak mekanik kondisyon depann sou kote pwodwi a tè. Tou de kolòn ki anba yo se yon spesifikasyon kòmanse ilistratif ki sòti nan sipozisyon yo deklare, pa yon egzijans inivèsèl.

Sipozisyon yo, ak fason yo pwodui klas la.Kolòn nan GPON sipoze yon bidjè klas B + PON nan 28 dB, yon splitter 1:32 konsome apeprè 17.5 dB, alantou 5 dB nan fib ak pèt episur, ak de pè konektè kwaze. Sa kite plizyè dB san alokasyon, kidonk Klas C ase epi espesifye Klas B achte maj lyen an pa bezwen. Kolòn nan sant done a sipoze yon bidjè chanèl tou pre 2.6 dB nan pousantaj ak rive nan entansyon an, apeprè 1.0 dB nan pèt fib ak episur, 0.6 dB ki te kenbe kòm maj jeni, ak kat pè koup pataje 1.0 dB ki rete yo. Sa pèmèt 0.25 dB pou chak pè kòm yon mwayen, ki Klas C ta konsome totalman san okenn espas, pandan y ap 0.12 dB mwayèn Klas B a kite plas pou aje ak re-akoupaj. Chanje rapò divize an, konte pè a oswa maj rezève a epi rekòmandasyon nòt la chanje avèk li. Klas la se yon pwodiksyon bidjè a, pa yon atribi aplikasyon an.

Sou bò nou an, nèf jaden yo kat etap pwodiksyon ki kite dosye: fib antre ak verifikasyon ferrule, klivaj ak netwayaj, asanble konektè ak geri tanperati -kontwole, pwogram polisaj separe pou UPC ak APC, otomatik fen-enspeksyon figi, ak tès optik pou pèt ensèsyon, pèt retou, pèt retou, kontinite koulè final, sekans final la. Kilès nan dosye sa yo ki vo mande depann sou deplwaman an, ak diferans ki genyen ant pratikFTTH, ODF ak anviwònman sant donedeside si ou bezwen done pou chak-atik oswa yon estatistik pakèt.

Ekri nèf liy yo. Endike metòd mezi a ak klas atenuasyon separe de egzijans pèt retounen sou liy 4 la, endike ane edisyon an ak règ akseptasyon ki gouvène sou liy 5 la, fè polinye tape yon chanèl -deklarasyon lajè olye ke yon -atik yon sèl, kalkile longè soti nan patiraj la, epi mande pou SKU a tensile ak retansyon figi olye ke pou fanmi an. Sa sèlman retire pi fò nan diskisyon livrezon kategori pwodwi sa a jenere.

Pou rès la, mande pou dokiman olye ke asirans. Disponib ak yon lòd: fich done, pou chak-atik oswa pou chak-dosye tès pakèt ak metòd mezi yo endike, rapò pèt ensèsyon ak retounen pèt, lis anbalaj ak sètifika konfòmite. Ou kapabmande yon echantiyon teste kont pwòp spesifikasyon nèf-liy ou a, ak dosye tès pakèt li yo. Voye nèf jaden yo epi nou pral reponn nan menm fòma a, ki gen ladan liy yo nou ta pouse tounen sou yo. Opsyon spesifikasyon konplè ak jaden personnalisation yo ki nan lis sou lapaj pwodwi fib optik pigtail.
