Ki jan yo chwazi yon panèl fib optik oswa ODF?

Chwazi yon panèl fib optik - yo rele souvan ODF oswa ankadreman distribisyon optik - se raman jis yon kesyon de matche yon konte fib ak yon liy sou yon sitasyon. Nan yon chanm telecom reyèl, rezo aksè FTTH, antrepriz LAN oswa sant done, panèl la gen tou ranje kab fèk ap rantre an, pwoteje épissures, kenbe adaptè, kòd patch wout, pote etikèt klè epi kite plas pou grandi. Jwenn detay sa yo mal epi yon panèl bon mache-ap koute tou dousman pandan enstalasyon, epi ankò nan chak amelyorasyon nan lavni.

Gid sa a ekri nan pèspektiv pou chwazi ak founi konpozan pasif fib optik pou pwojè FTTH, telecom ak sant done. Li mache nan desizyon ki aktyèlman enpòtan sou sit - kapasite, aliye, adaptè, splicing ak jesyon kab - epi li fini ak matris seleksyon, yon lis verifikasyon RFQ ak yon lis verifikasyon enspeksyon ou ka reitilize sou pwochen acha w la.

Ki sa ki se yon optik Fib Patch Panel / ODF?

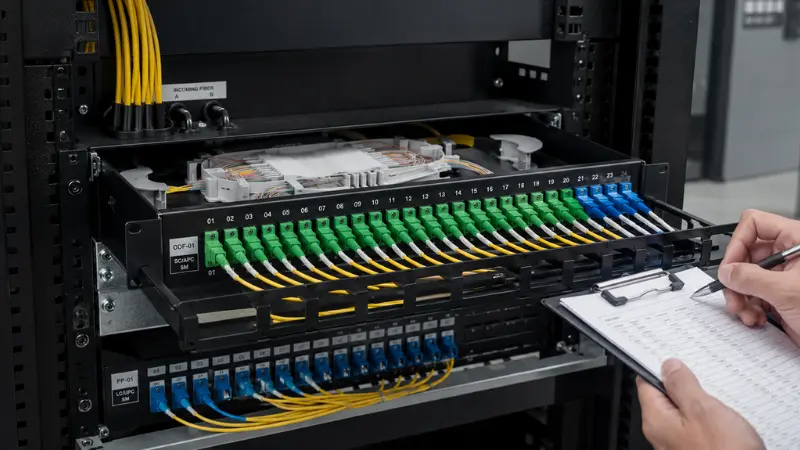

Yon panèl patch fib optik se yon inite jesyon fib ki itilize pou mete fen, òganize, kole, konekte ak pwoteje fib optik. Ou pral jwenn li nan chanm telecom, sant done, rezo aksè FTTH, rezo antrepriz ak kabinèt kominikasyon.

Nan lang pwojè -a-jounen, yo souvan itilize "panèl patch fib optik", "panèl patch fib optik", "ODF" ak "ankadreman distribisyon optik". Konsepsyon mekanik la varye, men travay la se menm bagay la: fè koneksyon fib pi fasil pou jere, teste, kenbe ak elaji. Si ou vle yon pann pi konplè nan kote tèm yo diverge, konparezon sa a nan yonODF kont yon panèl patchnan sistèm fib optik se yon bon kote yo kòmanse.

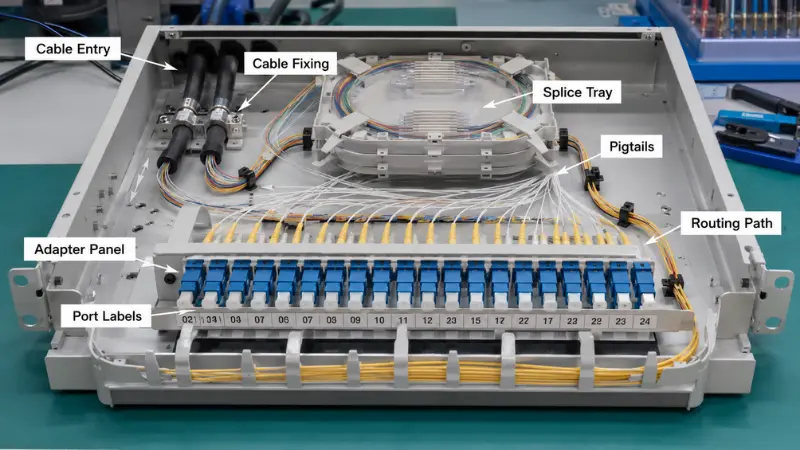

Yon panèl patch fib tipik konbine plizyè eleman:

• -Panno adaptè ki kenbe kouple SC, LC, FC oswa MPO yo
• -Splice plato ki pwoteje fizyon epise epi estoke fib depase
• -Pigtails fib kole ak kab k ap vini an
• -Pwen pou fikse kab ak pò antre pou soulaje tansyon yo
• -Chemen routage entèn ki kenbe reyon koube
• -Yon zòn jesyon kòd patch sou devan an
• -Etikèt pò oswa idantifikasyon

•

Poukisa w ap chwazi dwa Fibre Patch Panel la enpòtan?

Panèl patch la se anjeneral yon ti tranch nan bidjè total rezo a, men li gen yon efè gwo sou bon jan kalite enstalasyon ak ane nan antretyen apre sa. Yon panèl ki adapte sit la pèmèt enstalatè yo wout fib pwòp, pwoteje pwen episur, kontwole estrès koube epi jwenn nenpòt pò byen vit. Yon moun ki mal chwazi kreye routage ki gen anpil moun, antretyen gòch, kapasite bloke ak yon jaden patch sal.

Anvan ou komèt nan yon modèl, li ta dwe reponn twa kesyon sanzatann: èske li pote kantite fib ou bezwen kounye a, èske yon teknisyen ka enstale epi kenbe li san batay, epi èske li ka grandi ak rezo a olye pou yo rache ak ranplase? Si nenpòt repons se non, yon pri fichye pi ba raman fè moute pou li.

Faktè kle yo konsidere lè w ap chwazi yon panèl fib optik

Konte fib ak kapasite pò

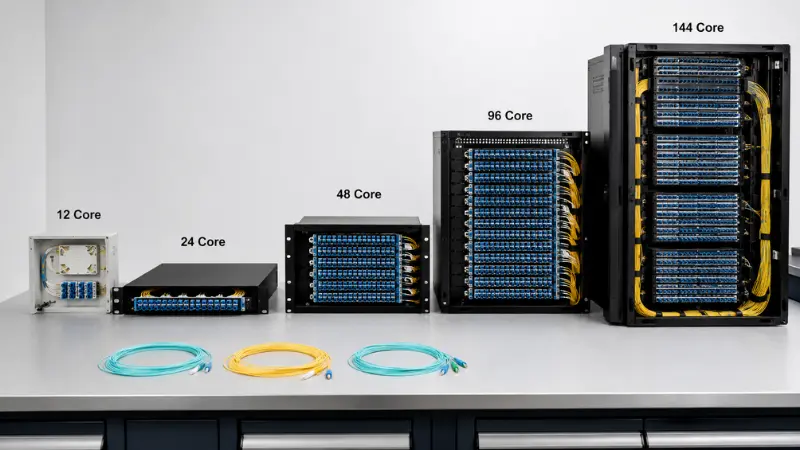

Konte fib se premye nimewo pifò achtè tcheke. Konfigirasyon ODF komen yo kouri 12, 24, 48, 72, 96 ak 144 nwayo. Yon ti pwen distribisyon FTTH ka bon ak yon bwat 12- oswa 24-nwayo miray mòn; yon chanm telecom oswa yon nwayo antrepriz souvan ateri sou panno etajè 24 oswa 48 nwayo; ak gwo dansite sant done oswa pwen zo rèl do pouse nan direksyon 96 oswa 144 nwayo.

Erè a se gwosè panèl la nan konte fib jodi a egzakteman. Yon règ travayabl nan gwo pous sefib aktyèl + kapasite rezèv + espas etajè: pran fib w ap mete fen nan kounye a, ajoute espas pou lyen yo ou ka prevwa rezonab, Lè sa a, tcheke ki wotè etajè ou aktyèlman pèmèt. Si yon pwojè limen 24 fib men sit la gen anpil chans pou double, yon panèl 48-debaz anjeneral koute byen lwen mwens pase travay la nan echanj inite a pita.

Kòm yon pwen depa:

• Ti pwen aksè - 12 a 24 nwayo
• Sal telecom estanda - 24 rive 48 nwayo
• Pi gwo pwen distribisyon - 72 rive 96 nwayo
• Gwo -dansite zo rèl do oswa sant done - 96 nwayo ak plis

Rack Mount, miray ranpa oswa enstalasyon deyò

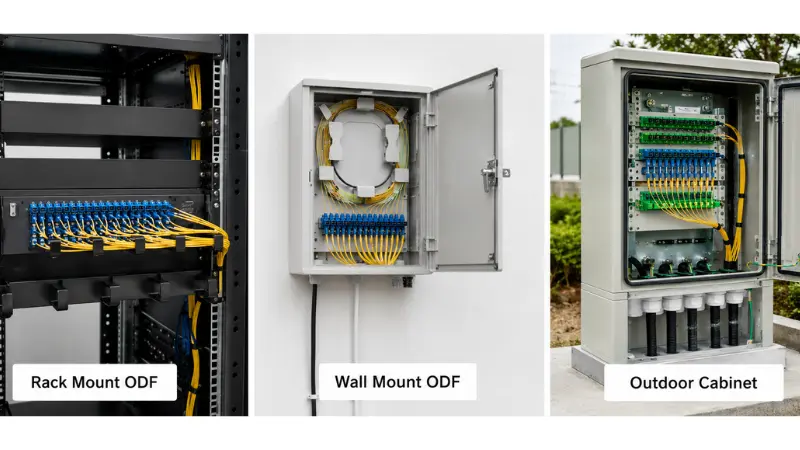

Anviwònman enstalasyon an, plis pase nenpòt lòt bagay, dikte fòm panèl la. Yon panèl patch fib 19-pous etajè monte nètman nan etajè estanda ansanm ak switch, OLT ak ekipman transmisyon, se poutèt sa li domine chanm telecom ak sant done yo. Yon miray ODF adapte sit ki pa gen etajè nan tout - pwen aksè FTTH, rezo ti bilding, pwen distribisyon koridò ak biwo filyal yo. Yon kabinè distribisyon fib deyò se pou kabinèt lari ak pozisyon semi-deyò, kote sele, fòs mekanik ak antre kab gen plis pwoblèm pase ki jan kontra enfòmèl ant oswa pwòp bwat la sanble.

Fikse kote a anvan ou chwazi: andedan yon etajè 19-pous, sou yon miray, andedan yon kabinè telekominikasyon, nan yon pwen aksè deyò, oswa nan yon ranje sant done ki gen gwo-dansite. Si panèl la ale deyò, trete pwoteksyon antre kòm yon egzijans difisil olye ke yon bèl --gen - chèche yon evalyasyon IP deklare, lojman ki reziste UV ak bon glann sele, epi konfime li kont wout la.se kab andedan kay la ak deyò enstale.

1U, 2U oswa pi wo: Chwazi wotè etajè

Pou panno etajè, wotè se pwòp desizyon li yo epi li pa sèlman yon fonksyon konte fib. Yon panèl patch fib optik 1U sove espas ki pi etajè epi li se default pou ranje sant done, men menm 1U a ki alèz kenbe 24 pò duplex LC ka santi yo restrenn yon fwa ou eseye ajoute plato episur ak kòd patch wout sou devan an. Etap jiska 2U achte ou chanm k ap travay: plato pi fon, pi fasil bobin nan fib kanson ak yon jaden patch devan ki pa goumen ak ou pandan mouvman, ajoute ak chanjman.

Yon fason senp pou deside: chwazi 1U lè dansite se priyorite epi panèl la se sitou pre-termine plak; chwazi 2U oswa pi wo lè panèl la menm dwe tou kay splicing jaden, pi gwo pakèt pigtail oswa rekonfigirasyon souvan. Konte sèlman pò, ak inyore espas pò sa yo bezwen dèyè ak devan adaptè yo, se youn nan erè ki pi komen nan gwosè.

Kalite fiks vs Kalite glisman

Panno etajè vini nan desen fiks ak glisman. Yon panèl etajè fiks se pi senp, pi rijid epi anjeneral pi bon mache - yon chwa sansib kote fib yo mete yon fwa epi yo raman manyen ankò. Yon panèl glisman rale pi devan sou ray pou yon teknisyen ka rive jwenn plato yo episur, adaptè ak routage entèn san yo pa derake anyen.

Komès la-se lajan reyèl kont tan reyèl. Nan sit kote pò yo rekonfigire souvan, yon plato glisman pèmèt ou travay sou koneksyon yo san yo pa retire tout panèl la nan etajè a, ki sou yon ankadreman okipe ka vire yon demi-èdtan travay nan kèk minit. Pou yon lyen ki ba-touche ki pral rete intact pandan plizyè ane, panèl fiks la se pi bon valè. Chwazi glisman lè antretyen, tès oswa amelyorasyon yo souvan; chwazi fiks lè yo pa.

Kalite adaptè: SC, LC, FC oswa MPO

Adaptè a dwe matche ak konektè yo deja nan rezo ou a, kidonk sa a se yon desizyon ou konfime kont kab, pigtails ak pò ekipman yo olye ke devine.

Adaptè SC yo rete chwal travay FTTH, FTTx ak aksè telecom. Nan PON ak FTTH, SC/APC se chwa abityèl la paske figi fen an Angle 8-degre reflete limyè pèdi tounen nan CLADDING la olye pou yo nwayo a, kenbe pèt retounen ba - ekzakteman sa ki pasif splitters optik bezwen. SC/UPC parèt nan lòt lyen estanda kote ang sa a pa obligatwa. Polonè a pa ka ranplase: APC konpayon sèlman ak APC, epi fòse yon férule APC kont yon UPC yon sèl domaj tou de. Si kesyon Polonè a nouvo pou ou, eksplike sa a soudiferans ki genyen ant PC, UPC ak APCmete li klèman. Pèt retounen ak pèt ensèsyon tèt yo yo klase anbaIEC fib optik entèkoneksyon estanda, ki se referans fèy done founisè ou a ta dwe remonte a.

Adaptè LC domine sant done yo ak ekipman ki gen gwo -dansite paske konektè LC a se apeprè mwatye anprint SC. Diferans gwosè sa a se pwen an antye: yon panèl duplex LC adapte byen lwen plis pò nan menm 1U a pase yon panèl SC kapab, ki enpòtan lè chak inite etajè konteste. Pifò switch ak pò transceiver - SFP, SFP+, QSFP breakouts - fini nan LC, kidonk panèl la anjeneral swiv ekipman an.

Adaptè FC, ak kouple file yo, toujou parèt nan kèk telecom, tès ak mezi oswa pozisyon eritaj kote yon vis-sou koneksyon reziste vibrasyon. Panno adaptè MPO/MTP yo se yon lòt kategori ankò: yo pote 8, 12 oswa 24 fib nan yon sèl ferrule epi yo egziste pou fè gwo -dansite ak pre-tèmine kab pratik, alimentation kòf-ak-sistèm kasèt nan sant done a. Si w ap peze opsyon dansite pou yon konstriksyon dans, gid sa a pratik soukonpare LC ak MTP/MPOvo li an premye.

Anvan ou bay lòd, rezoud kèk bagay: kalite konektè (SC, LC, FC, ST, MPO / MTP); Polonè (UPC oswa APC); senp, duplex oswa adaptè kwadwilatè;yon sèl-mòd oswa miltimòd(sa yo pa melanje sou yon lyen); ak si panèl la bato chaje ak adaptè ak pigtails oswa fè. Yon chemen kout desizyon rapid:

• ChwaziSC/APCpou PON, FTTH ak pifò distribisyon aksè.
• ChwaziLC, anjeneral duplex, lè dansite pò oswa switch -terminasyon bò kondwi konsepsyon an.
• ChwaziFCsèlman kote yo espesifye yon koòdone ki gen fil ki reziste -vibrasyon.
• ChwaziMPO/MTPpou truns zo rèl do ak kabl-segondè-dansite.

Chaje vs Dechaje Patch Panel

Youn nan kesyon ki kenbe achtè yo se si panèl la rivechajeoswadechaje. Yon panèl patch fib chaje vini ak adaptè yo ekipe epi, souvan, pigtails pre-enstale, kidonk ekip jaden an gen sèlman episaj ak plak. Yon panèl patch fib dechaje se yon chasi vid: ou ajoute plak adaptè yo ak pigtails tèt ou, ki bay fleksibilite melanje kalite konektè oswa chanje konfigirasyon men ajoute tan asanble sou sit.

Chwazi yon panèl chaje lè kalite konektè a fiks, volim yo repete epi ou vle minimize travay nan jaden an. Chwazi dechaje lè pwojè a toujou gen varyab ouvè - diferan kalite poli atravè sit, yon tranzisyon ant estanda konektè, oswa yon dezi pou estoke yon chasi epi peple li jan sa nesesè. Si w ap toujou deside ki jan fib sa yo jwenn sispann an plas an premye, konparezon sa a nankonektè vit kont fusion fusionse yon konpayon itil. Nenpòt fason, fè eta founisè a chaje oswa dechaje klèman sou quote la, paske "panèl plak" pou kont li pa di ou sa ki nan bwat la.

Kondisyon pou episur ak konsepsyon plato episur

Gen kèk panno sèlman patch kab pre-termine; lòt moun gen pou épissure entrant fibre. Si kab optik la dwe kole ak pigtails sou sit, panèl la bezwen ase plato episur, manch rad epis ak depo pou bobin fib la san viraj sere. Yon kab deyò tib ki lach, pou egzanp, pote nan tib tanpon long ki bezwen yon kote yo chita, kidonk yon plato ki bon pou yon kab pwòp andedan kay la ka akable nan jaden an.

Kapasite plato se detay moun sote. Yon plato sèl tipikman kenbe yon kantite fiks nan episur ak manch pwoteksyon; depase li ak teknisyen yo kòmanse anpile fib, sa ki fè antretyen pita mizerab ak risk anpil episur yo ou ap eseye pwoteje. Konfime konbyen fib yo pral kole, ke gen ase plato pou yo ak yon ti rezèv, si wi ou non.pigtailsyo enkli oswa kòmande separeman, epi yo ka toujou jwenn plato a apre panèl la plen. Si ou vle background nan sou rantre nan tèt li, BECA sa a eksplikebi pou yo fusion fusion.

Pou kablaj pre-terminé, plato épissures ka pa nesesè, epi konsantre yo chanje sou plak adaptè yo, fikse kab ak devan-koutaj kòd patch bò kote yo.

Antre kab, routage ak reyon koube

Ase pò se pa menm ak bon jesyon fib. Panèl la tou gen pou kite câbles Et patch cords antre, route Et kite san batay. Tcheke direksyon antre kont sit la an premye - kèk panno pran kab la soti nan dèyè a, lòt la soti nan bò a oswa anwo, ak kabinèt deyò bezwen glann sele. Panno etajè ta dwe ba ou yon pwen fikse ak soulajman souch pou pwa a nan kab la fèk ap rantre pa janm rale sou épissure yo.

Anndan, fib bezwen yon chemen klè, ak kòd patch pa ta dwe bloke aksè nan adaptè yo oswa plato yo. Wout la tou gen pou respekte reyon pliye: koube fib pi sere pase minimòm rated li yo kondui pèt ensèsyon epi, sou tan, ka krak glas la. Olye ke ou fè konfyans nan yon nimewo ou li yon kote, swiv kab ak konektè manifakti a te deklare reyon pliye minimòm - pliye-fib ensansib yo defini nanITU-T G.657rekòmandasyon tolere pi sere routage, men fèy espesifikasyon an, pa devine, se otorite an. Yon panèl ki byen okipe sa a ba ou pwen fikse, routage entèn lis, depo kanson, yon separasyon pwòp ant kab fèk ap rantre akkòd patch, ak chanm aktyèlman mete men ou nan pou antretyen.

Etikèt ak ekspansyon nan lavni

Etikèt vin inyore nan akizisyon ak Lè sa a, vin kritik premye fwa a yon moun gen trase yon sikwi anba presyon. Idantifikasyon pò klè se sa ki pèmèt yon teknisyen teste yon lyen, izole yon fay epi evite rale kòd patch ki mal - ak sou yon gwo ankadreman, etikèt pòv tou dousman ajoute tan nan chak apèl antretyen ak kreye yon risk reyèl pou dekonekte yon sèvis ap viv.

Ekspansyon se lòt mwatye a. Si yo itilize chak pò nan premye jou a, pwochen demann sèvis la vle di yon lòt panèl, plis espas etajè ak plis kabl. Kite pozisyon adaptè rezèv, oswa chwazi yon panèl ak plak adaptè modilè, fè li pi fasil pou ajoute kapasite oswa chanje kalite konektè pandan yon ajou olye pou yo kòmanse sou.

Optik Fib Patch Panel Kalite Konpare

Gid seleksyon rapid: Ki ODF ou ta dwe chwazi?

Faktè ki anwo yo kominike, kidonk isit la se yon View kondanse ki kat senaryo pwojè komen nan yon default sansib. Trete li kòm yon pwen depa epi ajiste pou pwòp espas etajè ou ak koòdone ekipman.

Egzanp Seleksyon Pratik

Egzanp 1: Ti Pwen Distribisyon FTTH

Imajine yon pwen distribisyon bò twotwa oswa sousòl k ap manje yon gwoup abònen ki soti nan yon PON. Drop ak distribisyon câbles antre, fib yo kole ak pigtails, ak liy abònen patch soti. Isit la yon miray mòn ODF nan 12 oswa 24 nwayo anjeneral ase, ekipe ak SC / APC adaptè kenbe pèt retounen ba pou manje a splitter. Kontrent yo ki mòde yo se fizik: espas miray limite, yon kab gout ki bezwen bon soulajman souch, ak etikèt ki klè ase ke pwochen teknisyen an ka jwenn abònen an dwa san yo pa trase chak fib. Konfime bwat la gen yon plato épissure gwosè pou konte a, e ke laPLC splittermanje li se matirite nan bidjè a fib. Pou pi laj lis pati sou yon PON bati, sa aGid akizisyon konpozan pasif FTTHse yon referans itil.

Egzanp 2: Data Center 1U Rack Enstalasyon

Nan yon ranje sant done, espas etajè ra ak règ dansite pò. Panèl la se prèske toujou 19-pous, 1U kote sa posib, peple akLC duplex adaptèoswa MPO/MTP pou kòf-ak-kablaj kasèt. Pifò lyen yo pre-termine, kidonk splising se bagay ki ra epi aksan an chanje sou yon jaden pwòp patch devan, etikèt egzat ak yon layout modilè ki pèmèt ou ajoute kasèt pita. Yon panèl glisman 1U jwenn plas li isit la: lè yon teknisyen gen pou re-patch yon ranje vivan, rale panèl la pi devan bat travay avèg dèyè adaptè yo. Pa mezire pa konte pò poukont ou - tcheke si gen ase plas pou abiye kòd patch yo devan yon panèl ki chaje nèt.

Egzanp 3: Sal Telecom ak Egzijans Splicing

Lè deyò kab optik ateri nan yon chanm telecom epi li dwe spliced ​​nan pigtails, yon etajè mòn ODF ak bon plat épissure se bon zouti. Kab la bezwen fikse ak soulajman souch nan antre, baz pou nenpòt ki manm fòs metalik si konsepsyon kab la mande pou li, pwoteksyon episur, ak ase depo pou bobine kanson san viraj sere. Kapasite isit la se tipikman 24, 48 nwayo oswa plis, ak SC oswa LC adaptè chwazi matche ak transmisyon an oswa koòdone OLT, ak antre dèyè oswa bò pou kostim layout etajè a. Si konte a oswa frekans antretyen an wo, soti nan 1U a 2U peye pou tèt li nan chanm k ap travay. Yon panèl chaje - adaptè ak pigtails pre-ki ekipe, nan yonBwat 24-nwayo ak yon plato épissurestyle bati - vin pi kout travay jaden an; yon chasi dechaje echanj sa pou fleksibilite.

Erè komen pou evite

Chwazi sèlman pa konte fib

Yon panèl 48 nwayo pa otomatikman pi bon pase yon panèl 24 nwayo. Si routage entèn la restrenn oswa plato yo difisil pou jwenn, nimewo a pi gwo jis achte ou yon enstalasyon pi difisil. Peze kapasite ansanm ak wotè etajè, kalite adaptè, espas plato ak wout.

Ignore aksè antretyen

Gen kèk panno sanble kontra enfòmèl ant epi yo vire soti yo dwe mizerab nan sèvis yon fwa racked. Si clearance devan an sere, yon panèl fiks fè chak chanjman nan lavni pi difisil; kote lyen yo rkonfigire souvan, kalite a glisman anjeneral sove plis pase sa li koute.

Melanje kalite konektè san yon plan

SC, LC, FC ak MPO yo pa ka ranplase, e ni APC ak UPC poli. Konfime konektè a ak polish yo itilize pa kab, pigtail, transceiver, OLT, switch oswa transmisyon angrenaj anvan ou kòmande, oswa ou pral posede yon panèl ki pa ka marye ak rezo a.

Bliye ekspansyon nan lavni

Yon panèl konplètman okipe nan premye jou a se yon pwoblèm difere, pa evite. Rezève pò rezèv oswa chwazi yon konsepsyon modilè lè rezo a gen anpil chans pou grandi.

Neglijans direksyon antre kab

Si antre a pa koresponn sit la - dèyè, bò, anwo oswa anba - enstalasyon an vin sal epi soulajman souch la raman fini kote ou bezwen li. Konfime direksyon an kont etajè a oswa layout miray la devan.

Kisa pou w di founisè w la anvan w mande yon sitasyon

Yon sitasyon egzat depann sou kèk spesifik. Voye sa yo ak yon founisè ka rekòmande panèl dwat la olye pou yo defo nan modèl la pi bon mache estanda:

• Aplikasyon - FTTH, sant done, chanm telecom, LAN antrepriz oswa kabinè deyò
• Kalite enstalasyon - etajè, miray ranpa oswa deyò
• Gwosè etajè - 19-pous, ak 1U, 2U oswa wotè koutim
• Konte fib - 12, 24, 48, 72, 96, 144 oswa lòt
• Kalite adaptè - SC, LC, FC, ST, MPO/MTP
• Polonè - UPC oswa APC
• Kalite fib - sèl-mòd oswa multimode
• Episaj - avèk oswa san plato episè
• Chaje oswa dechaje panèl
• Direksyon antre kab
• Pigtail ak kondisyon kòd patch
• Etikèt ak anbalaj bezwen
• Espere ekspansyon nan lavni

Lis Verifikasyon Enspeksyon: Verifikasyon Panel la Lè Arive

Yon fwa panno yo rive, yon chèk fèk ap rantre rapid sove chagren sou plas. Pi lwen pase kantite evidan, konfime detay yo ke founisè detanzantan taye pou frape yon pri:

• Konte adaptè ak kalite matche ak lòd la, ak polish la (APC oswa UPC) kòrèk
• Si chaje, pigtails yo se konektè dwat la, longè ak kalite fib, epi chita pwòp
• Plato épissure yo prezan nan nimewo a te dakò, ak manch rad ak kapasite kanson
• Materyèl lojman ak fini matche ak spesifikasyon - pou inite deyò, tcheke sele a ak evalyasyon IP
• Glann kab, twous aliye, etikèt ak pake akseswar yo tout nan bwat la
• Pèt ensèsyon ak done tès pèt retounen yo bay kote li te pwomèt la

Si konstriksyon an gen ladan ekipman fini nan menm etajè a, pwosedi sa a souenstale yon panèl patch ak switchkouvri sekans-sou sit la.

Kesyon yo poze souvan

Konklizyon

Panèl patch fib optik dwat la matche ak pi plis pase yon konte fib. Li adapte anviwònman enstalasyon an, konektè a ak poli rezo ou deja itilize, metòd splising la, antre kab la, espas routage, fason li pral konsève ak chanm li kite pou grandi. Yon ti sit FTTH byen sèvi pa yon kontra miray mòn ODF; yon sant done apiye nan yon gwo-panèl etajè LC oswa MPO; yon chanm telecom pran kab deyò anjeneral vle yon etajè ODF ak plato apwopriye ak jesyon kab.

Defini anviwònman an ak paramèt kle yo anvan ou kòmande, pataje yo ak founisè ou a, epi tcheke panèl la kont yo lè yo rive. Disiplin sa a se sa ki pwodui yon panèl ki pi fasil pou enstale, pi fasil pou kenbe ak serye pou lavi rezo a.
