Enstalasyon fib optik se yon etap enpòtan nan bati rezo pèfòmans segondè-. Chwazi bon kab la asire transmisyon done efikas, lonjevite, ak rezistans atravè diferan anviwònman. Gid sa a kouvri kab fib optik andedan kay la ak enstalasyon kab fib optik deyò, ak konsèy pratik pou chak senaryo.

Nouvo nan fib optik? Ou ta ka vle tcheke nou anbaz konektè fib optikpremye.

Kalite fib optik kab pa aplikasyon

Kab fib optik yo klase dapre anviwònman deplwaman yo: andedan kay la ak deyò. Chak kalite fèt ak karakteristik espesifik pou okipe diferan kondisyon.

Andedan kay la fib optik câbles

Kab fib optik andedan kay la yo souvan itilize nan bilding, biwo, ak sant done. Kab sa yo fleksib, lejè, epi yo fèt ak materyèl ki reziste dife-pou satisfè kòd sekirite yo. Yo fè eksperyans mwens estrès nan anviwònman an pase câbles deyò men yo dwe konfòme yo ak estanda sekirite dife sevè.

Evalyasyon dife enpòtan plis pase pifò moun reyalize. Nan yon dife nan bilding, move jakèt kab la ka lage lafimen toksik oswa gaye flanm dife nan espas manyen lè a. Dapre NEC (National Electrical Code) Atik 770, men sa ou bezwen konnen sou evalyasyon:

Sèvi ak move evalyasyon an se pa sèlman yon vyolasyon kòd. Nou te wè enstalatè yo kouri kab OFNR nan espas plenn pou ekonomize kèk santim pou chak pye. Enspektè bilding kenbe li, tout bagay vin dechire ak refè ak bon kab. "Epay yo" koute apeprè 10 fwa plis nan fen an.

Deyò Fib Optique Câbles

Kab deyò yo fè fas a yon seri defi konplètman diferan -tanperati balanse soti nan -40 degre rive +70 degre , enfiltrasyon imidite, degradasyon UV, estrès fizik, epi pafwa rat yo moulen nan jakèt la. Câbles sa yo konstwi pi di ak jakèt blende yo ak materyèl ki bloke dlo.

Cables Fibre anba tè

Yo rale kab sa yo atravè kondit ki antere 1 a 2 mèt pwofondè. Konduit la bay pwoteksyon fizik, men imidite toujou antre nan tan an-Se poutèt sa kab anba tè yo bezwen dlo-bloke jèl oswa sèk-blòk kasèt andedan. Lubrifyan-jakèt konpatib ede diminye friksyon pandan rale long nan sistèm kanal la.

Dirèk Antere Câbles

Kontrèman ak câbles anba tè, kab dirèk antere yo antre nan tè a san yo pa kanal. Yo bezwen blende ranfòse-asye corrugated oswa kasèt aliminyòm-pou jere presyon tè a ak domaj wonjè yo. Evolux ofricâbles blendeak pwoteksyon amelyore ki fèt espesyalman pou aplikasyon pou antèman dirèk.

Kab ayeryen

Kab ayeryen pann ant poto oswa tache nan bilding yo. Yo pwoteje kont danje anba tè men yo fè fas a chaj van, akimilasyon glas, ak ekspoze UV ​​konstan. Desen pwòp tèt -sipòte ak bati-nan fil mesaje asye yo estanda-mesaj la pote pwa kab la pandan y ap fib optik yo rete pwoteje andedan.

Soumaren Câbles

Pou deplwaman anba dlo nan rivyè, lak, oswa zòn kotyè yo, câbles bezwen rezistans dlo siperyè. Pifò sèvi ak plizyè baryè: ti tiyo ki ranpli ak jèl-, dlo-kasèt ki gonfle, ak konstriksyon hermetikman. Blende lou pwoteje kont grèv lank.

Pre-Planifikasyon Enstalasyon

Isit la nan yon bagay pifò gid pa mete aksan sou ase: planifikasyon anpeche apeprè 95% nan pwoblèm enstalasyon yo. Se pa pwoblèm teknik-pwoblèm planifikasyon. Yon moun bliye tcheke si kanal la te deja plen. Yon moun pa t reyalize yon pèmi te bezwen pou travèse wout la. Yon moun te bay lòd pou kab 20 mèt kout.

Anvan kòmande anyen, mache tout wout la ak dokimante:

Distans total- mezire li, pa estime. Ajoute 10-15% pou varyasyon kanson ak routage.

Obstak- mi, plafon, sèvis piblik ki egziste deja, travèse wout

Kondisyon anviwònman yo- Èske li pral ekspoze a ekstrèm tanperati? Imidite? Pwodwi chimik yo?

Enfrastrikti ki egziste deja- èske ou ka itilize kanal ki egziste deja, plato kab, oswa chemen?

Pèmi obligatwa- pèmi fouyaj, pèmi konstriksyon, akò dwa--

Pou travay deyò, rele811(nan peyi Etazini) pou jwenn sèvis piblik ki deja egziste anba tè anvan nenpòt ki fouye. Sa a se legalman obligatwa, epi frape yon liy gaz oswa yon kab kouran kreye pwoblèm grav.

Pi bon pratik pou enstalasyon fib optik

Câbles fib yo ofri gwo avantaj -wo Pleasant, pèt ki ba, iminite kont entèferans elektwomayetik. Men, benefis sa yo sèlman parèt lè enstalasyon yo fè byen. Isit la nan konsèy vize pou senaryo enstalasyon diferan.

Enstalasyon fib optik andedan kay la

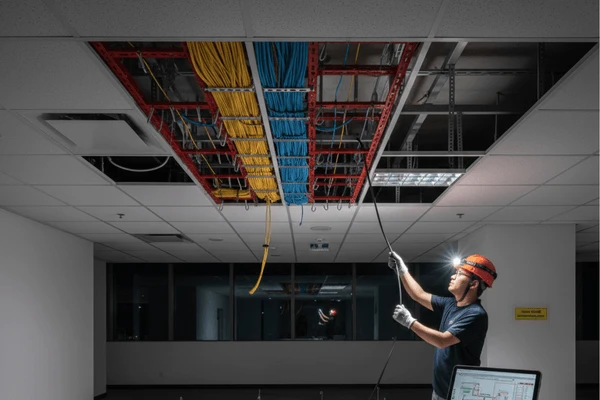

Enstalasyon plafon ak etaj ki monte

Drop plafon ak etaj ki wo yo se pwobableman kote ki pi fasil yo kouri fib. Anjeneral, panno plafon yo ka pouse ak deplase sou kote, sa ki ba ou aksè nan kab wout ki anwo yo. Mozayik etaj leve soti nan menm fason an.

Kab ki nan espas sa yo ta dwe byen-sipòte epi òganize. Sèvi ak plato, J-kwòk, oswa espageti velcro-apeprè 4 a 5 pye apa sou wout dwat, ak sipò siplemantè nan chanjman direksyon.

Yon bagay moun bliye: tache sipò nan estrikti bilding lan, pa kadriyaj plafon an. Kadriyaj la fèt sèlman pou kenbe pwa mozayik. Nou te wè seksyon plafon yo desann lè twòp câbles te tache ak kadriyaj la sou tan. Li pa rive imedyatman-pran mwa oswa ane pwa akimile-men lè li ale, li retire tout bagay ki anba a.

Kèk lòt bagay ou dwe gade nan enstalasyon plafon yo:

Pa mete câbles dirèkteman sou mozayik plafon an. Yo pral sag epi evantyèlman tonbe.

Pa sere lyen zip yo twò sere. Kreye pwen estrès ki lakòz pwoblèm pita. Velcro espageti travay pi byen.

Kenbe fib separe de câbles kouran pa omwen 12 pous. Fibre se iminitè a entèferans, men câbles pouvwa jenere chalè.

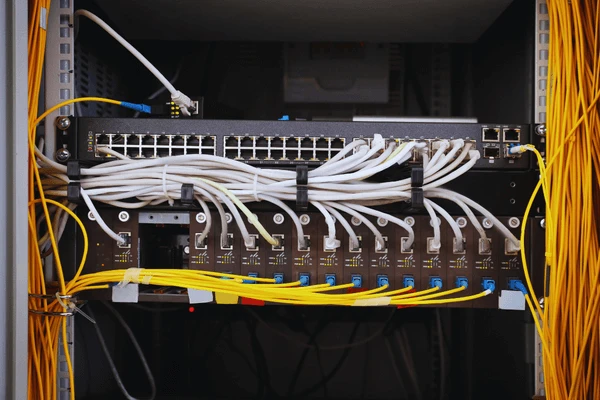

Nan-Enstalasyon Kabinè yo

Câbles anndan etajè kabinè yo bezwen pou òganize. Etajè ki sal yo lakòz pwoblèm reyèl-pi difisil pou rezoud pwoblèm, pi fasil pou dekonekte yon bagay aksidantèlman, kochma pou fè chanjman pita.

Sèvi akpanno patch fibpou pwen revokasyon pwòp. Achemine câbles atravè administratè kab vètikal ak orizontal olye ke kite yo drape atravè ekipman yo. Kenbe fib ak kab kouran sou bò opoze etajè a.

Toujou kite bouk sèvis -kable siplemantè anwoule pou w itilize alavni. San yo pa kanson, menm deplase ekipman kèk pous ta ka mande pou rale nouvo câbles.

Enstalasyon Riser

Kab vètikal kouri ant planche yo difisil paske nan pwa kab. Kab nan tèt li ka detire sou tan si li pa byen sipòte.

Sèvi ak OFNR-minimòm kab nominal pou rize-OFNP si rize a konekte ak espas plen. Sipòte kab yo nan entèval regilye lè l sèvi avèk kranpon fib-. Klanp metal regilye yo ka kraze fib la si yo twò sere.

Men yon ti konsèy ki sove anpil efò: kòmanse depi anwo etaj la epi rale desann, pa monte. Rale kab anlè batay gravite tout wout la, ak chaj la ogmante ak chak mèt ou rale. Rale desann pèmèt gravite ede olye pou yo goumen ak ou.

Petèt pwosedi yo manyen soti nan manifaktirè kab diferan varye yon ti jan. Se konsa, tcheke fichye kab la pou maksimòm ogmantasyon vètikal san sipò, epi swiv enstriksyon yo an premye.

Enstalasyon fib optik deyò

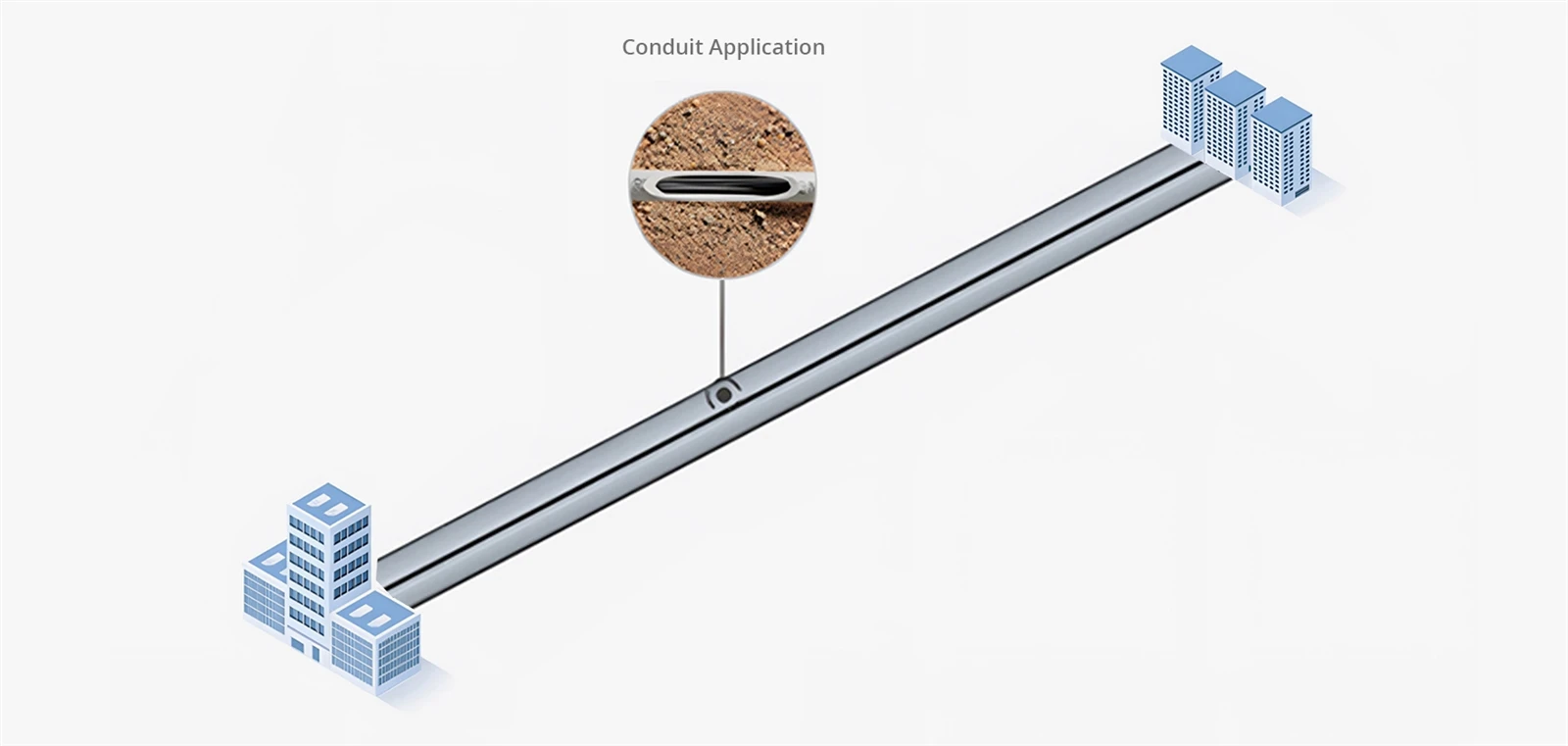

Enstalasyon konduit

Conduit bay bon pwoteksyon alontèm-pou câbles deyò, men yon fwa li enstale, fè chanjman se difisil ak chè. Planifye wout la ak anpil atansyon davans.

Lè w ap rale kab nan kanal, kenbe tout pwen tranzisyon yo lis. Nan bwat junction yo ak twou ponyen yo, pa kite câbles poze sou kwen byen file-ajoute yon ti moso kannal fleksib oswa anndan konduit pou gide kab la nan kwen yo. Bwat rale kraze kouri long nan segman jere epi ba ou aksè pou travay nan lavni.

Toujou mete yon kòd rale nan kanal la pandan enstalasyon an. Ou pral bezwen li pita. Sèvi ak fibre -lubrifyan konpatib pou rale long-dlo-jèl ki baze sou travay byen, men verifye li konpatib ak materyèl jakèt kab ou a.

Nòt:Reyon anndan koube kanal yo ta dwe omwen 10 fwa dyamèt ekstèn kab la. Pou yon kab deyò tipik 8mm, sa a se minimòm reyon koube 80mm. Kouri konduit yo ta dwe limite a 100 pye ant pwen rale, ak pa plis pase de viraj 90-degre pou chak segman. Depase limit sa yo ogmante dramatikman tansyon rale.

Teknik Figi-8 la

Pou rale vrèman long-plizyè santèn pye oswa plis-pa eseye fè li tout an menm tan. Rale nan yon pwen entèmedyè, mete deyò kab depase nan yon modèl figi-8 (pa sikilè, ki entwodui tòde), Lè sa a, kontinye rale a. Sa a distribye tansyon ak anpeche depase Rating maksimòm rale kab la.

Enstalasyon dirèk antere

Antèman dirèk mete kab dwat nan tè a san kanal. Ou absoliman bezwen kab blende yo ki te evalye pou antèman dirèk-kab regilye deyò pa pral siviv plis pase yon ane oswa de.

Anvan fouye, rele811pou jwenn sèvis piblik ki egziste deja. Lalwa egzije nan pifò kote. Frape yon liy gaz oswa yon kòf fib se chè nan pi bon, danjere nan pi move. Jwenn pèmi fouyaj-pifò jiridiksyon mande yo.

Pwofondè antèman depann de kote:

Toujou antere anba liy jèl la pou rejyon w la. Sik jele-dekonjle ka deplase tè a epi domaje câbles ki antere twò fon.

Apre w fin mete kab la, ranpli premye ak sab oswa tè byen -pa gen wòch dirèkteman sou kab la. Enstale tep avètisman apeprè 12 pous pi wo a. Dokimante wout egzak la ak kowòdone GPS oswa mezi detaye. Yon moun ap remèsye ou ane depi kounye a lè yo bezwen jwenn li.

Enstalasyon ayeryen

Enstalasyon ayeryen sispann câbles ant poto yo. Evite depans pou tranche men li ekspoze câbles nan move tan-van, glas, solèy, balans tanperati.

Oto-kab sipò ak fil mesaje entegre yo estanda. Mesaje a pote chay pwa ak van pandan fib optik rete pwoteje andedan. Pou enstalasyon ki toupre liy elektrik yo, tout -Dielectric Self-Supporting (ADSS) kab itilize fil aramid olye pou yo asye pou evite danje elektrik.

Sag ant poto enpòtan plis pase moun reyalize. Twò sere kreye pwoblèm estrès nan move tan frèt lè kab la kontra. Twò lach lakòz mouvman twòp nan van, kreye fatig nan pwen atachman. Pou span plis pase 100 mèt oswa nan zòn move tan, pwobableman ou vle yon enjenyè kalkile bon sag.

Kote kab antre nan bilding, enstale bouk ekspansyon. Chanjman tanperati yo lakòz gwo ekspansyon ak kontraksyon-san bouk, mouvman sa a konsantre estrès nan pwen antre epi li ka domaje ni kab ak pénétration nan bilding nan yon tan.

Episaj ak Revokasyon

Lè w enstale câbles se mwatye travay la. Konekte yo byen se lòt mwatye a.

Fizyon splicing

Fizyon splicing fonn de bout fib ansanm ak yon arc elektrik. Yon bon fusion fizyon prèske pa gen okenn pèt-tipikman anba 0.05 dB. Se poutèt sa li estanda pou enstalasyon pèmanan.

Pwosesis la mande presizyon nan chak etap:

Dezabiyekouch pwoteksyon an ekspoze fib fè. Sèvi ak bon dezabiye fib -zouti enpwovize domaje glas la.

Netwayefib vid la ak 99% alkòl izopropilik ak ti sèvyèt-gratis. Yon pas pou chak seksyon siye.

Klevefib la yo kreye yon plat, figi fen pèpandikilè. Kalite klizyon detèmine bon jan kalite koupsyon-si li sanble koupe, an angle, oswa ki graj, retire pi lwen epi eseye ankò.

Fusepa mete fib nan splicer la. Li aliyen yo otomatikman epi li aplike arc la.

Pwotejeépissure a ak yon manch chalè-retresi. Bare fusion épissures sont extrêmement frajil.

Si splicer la estime pèt pi wo a 0.05 dB, yon bagay ale mal. Pito ou refè li pase aksepte yon épissure majinal.

Pou travay revokasyon, bon jan kalitepigtails fib optikak faktori-konektè poli fè yon diferans reyèl nan rezilta final yo.

Episaj mekanik

Episè mekanik yo sèvi ak aparèy aliyman ak jèl ki matche ak endèks- olye pou yo fizyon. Pi vit enstale, pa gen okenn ekipman fizyon chè ki nesesè.

Konpwomi a: pi gwo pèt (0.1-0.5 dB tipik kont anba 0.05 dB pou fizyon) ak pi ba fyab alontèm -nan anviwònman difisil. Amann pou reparasyon ijans oswa travay ki pa gen anpil -fib kote pri ekipman se yon enkyetid. Pou enfrastrikti pèmanan, fizyon se toujou yon fason pou ale.

Kalite Connector

Aplikasyon diferan mande pou diferan konektè:

Noukonektè fib optikvini nan tout kalite estanda pou tou de faktori ak revokasyon jaden.

Tès ak Dokimantasyon

Pa sote tès la. "Lyen an limen" pa vle di enstalasyon an bon. Yon enstalasyon majinal ta ka travay nan 10G men echwe nan 100G, oswa travay byen an ete men abandone nan sezon fredi.

Enspeksyon vizyèl

Anvan ou konekte nenpòt bagay, tcheke chak figi fen konektè ak yon mikwoskòp enspeksyon nan agrandisman 200-400x. Chèche pousyè, anprent dwèt, rayures atravè nwayo a, bato yo nan férule a.

Kontaminasyon lakòz pifò pwoblèm rezo fib. Yon sondaj endistri te jwenn li se nimewo en rezon pou depanaj apèl yo. Netwaye konektè ki kontamine ak zouti netwayaj apwopriye epi re-enspekte. Reyalite travèse zòn debaz la vle di konektè a bezwen ranplasman.

Tès pèt

Ansanm tès pèt optik mezire pèt total ensèsyon fen-a-fen. Konpare rezilta mezire kont pèt espere:

Pèt espere=(longè fib × atenuasyon) + (konektè × 0.3 dB) + (epissure × 0.1 dB)

Atenuasyon fib tipik:

Single-mòd nan 1310nm: 0.35 dB/km

Single-mòd nan 1550nm: 0.25 dB/km

Multimode nan 850nm: 3.0 dB/km

Si pèt mezire siyifikativman pi wo pase kalkile, gen yon bagay ki mal. Jwenn li anvan ou aksepte enstalasyon an. Pou kab lokal yo, estanda TIA-568 bay bidjè pèt espesifik ak egzijans tès ke pifò enstalasyon komèsyal yo ta dwe swiv.

Tès OTDR

OTDR (Optical Time-Domain Reflectometer) voye batman limyè ak mezire refleksyon, ki montre chak konektè, epitou, koube, ak fay sou lyen an. Tras la di w egzakteman ki kote pwoblèm yo ye ak ki jan grav.

Sove tras OTDR pou chak fib. Lè yon bagay echwe mwa oswa ane pita, konpare aktyèl ak orijinal tras montre egzakteman sa ki chanje. Sere dokiman yo kote pwochen teknisyen yo ka jwenn li-pa sou laptop yon moun ki kite lè yo chanje travay.

Pwoblèm komen ak solisyon

Link pa pral etabli ditou

Tcheke nan lòd sa a: konektè chita byen? Fib kòrèk konekte (trase li fizikman)? Polarite TX/RX kòrèk? Konektè pwòp?

Erè tanzantan oswa gwo pousantaj erè ti jan

Prèske toujou youn nan twa bagay: konektè kontamine, pouvwa optik majinal (lyen ap travay men pa gen maj), oswa vyolasyon reyon pliye yon kote nan chemen an. Enspekte fizikman wout la pou chèche viraj ki sere-andan etajè, nan chanjman direksyon, nenpòt kote kab te "boure" nan yon espas sere.

Link te travay anvan, kounye a pa

Yon bagay chanje. Èske gen travay ki fèt nan zòn nan? Èske gen moun ki konekte oswa dekonekte anyen? Konpare tras aktyèl OTDR ak debaz orijinal la.

OTDR montre gwo pèt inatandi nan yon pwen

Ta ka yon konektè sal, move épissure, pli sere, oswa domaj fizik. Kòmanse ak netwayaj. Si sa pa ranje li, fizikman enspekte kote OTDR la idantifye.

Konklizyon

Bon enstalasyon fib desann nan baz: bon kab pou anviwònman an, manyen atansyon, koneksyon pwòp, tès apwopriye. Pa konplike, men detay yo enpòtan. Sote yo epi ou pral depanaj pwoblèm pou ane.
