Nou poze kesyon sa a anpil:"Èske nou ta dwe rete ak konektè LC oswa chanje MTP / MPO pou ekspansyon sant done nou an?"Ak onètman, repons lan se prèske pa janm yon senp yon sèl-oswa-la-lòt chwa.

Men bagay ki-pi fò nan konfizyon an soti nan enfòmasyon enkonplè. Ou ta ka li ke MTP/MPO ofri "12 fwa dansite a" epi panse, gwo, ann ale tout-sou sa. Men, Lè sa a, ou reyalize switch ki egziste deja ou yo sèvi ak LC interfaces, teknisyen ou yo resevwa fòmasyon sou revokasyon LC, epi toudenkou w ap gade nan yon konfigirasyon ibrid ke pèsonn pa avèti ou sou.

Oswa petèt ou te fè matematik la sou depans eleman ak LC câbles gade pi bon mache pou chak fib. Se vre. Men, èske ou konsidere 6 èdtan travay enstalasyon pou chak 48 koneksyon LC kont 20 minit pou kòf MTP ekivalan a? Sa a kote foto a pri reyèl vin enteresan.

Gid sa a mache nan pwen desizyon aktyèl yo-pa bagay teyorik "Men kisa chak konektè se" ou ka jwenn sou Wikipedya. Nou sipoze ou deja konnen de baz yo. Ki sa ou pwobableman bezwen se klè soulè chak teknoloji fè sans finansye, kote depans kache yo parèt, ak kijan pou evite erè nou te wè lòt ekip fè yo.

Ekwasyon pri a pèsonn pa pale sou

Ann kòmanse ak nimewo yo, paske sa a se kote pifò konvèsasyon planifikasyon swa bloke oswa ale sou kote.

Pri konpozan rakonte yon istwa ki twonpe. Wi, yon kab kòf MTP 12-fib pre-termine koute plis pase sis kòd patch LC duplex ki kouvri menm kantite fib la. Pafwa 2-3 fwa plis. Si ou sispann la, LC sanble gayan an evidan.

Men, pri eleman se tipikman sèlman 15-25% nan pri total pwojè kabl. Rès la? Travay, espas etajè, enfrastrikti jesyon kab, ak antretyen kontinyèl. Sa se kote konparezon an baskile.

Yon kòt a kòt pou yon deplwaman 1,000 fib:(Chif sa yo baze sou tarif tipik sou mache Etazini ak tan enstalasyon nou te swiv atravè plizyè pwojè. Nimewo ou yo ka varye, men rapò yo gen tandans kenbe.)

Sous done: To travay ki baze sou sondaj enstalatè BICSI 2023-2024; depans espas etajè soti nan referans kolokasyon Uptime Institute; pri konpozan soti nan quotes distribitè total.

Takeaway a se pa "MTP/MPO toujou genyen." Se sapwen kwazman an rive alantou 400-500 fib. Anba sa a, pi ba pri eleman LC a ka konpanse diferans travay la. Pi wo pase sa, efikasite enstalasyon MTP/MPO a ak avantaj dansite konpoze byen vit.

Pran nou an:Nou te wè ekip yo te boule lè yo te konsantre twò jis sou premye quotes. Yon kliyan te ekonomize $15,000 sou konpozan lè li te ale nan tout-LC, Lè sa a, te depanse $40,000 plis nan enstalasyon epi li te manke espas etajè sis mwa pita. Opsyon "pi bon mache" a te koute yo yon kabinè siplemantè ak yon wikenn nan refè ijans. Planifye kote ou pral ye nan 3 ane, pa sèlman kote ou ye jodi a.

Ki sa ki "segondè dansite" aktyèlman sanble

Nimewo tankou "12x amelyorasyon dansite" jwenn jete alantou anpil. Men sa sa vle di nan pratik.

Pran yon panèl patch estanda 1U. Avèk adaptè duplex LC, ou ka anfòm 48 pò, ki ba ou 96 koneksyon fib. Trè dans selon estanda tradisyonèl yo. Koulye a, chanje adaptè LC sa yo pou entèfas MTP-24. Menm espas 1U, men kounye a chak pò okipe 24 fib olye pou yo 2. Sa a se 1,152 koneksyon fib nan menm inite etajè a.

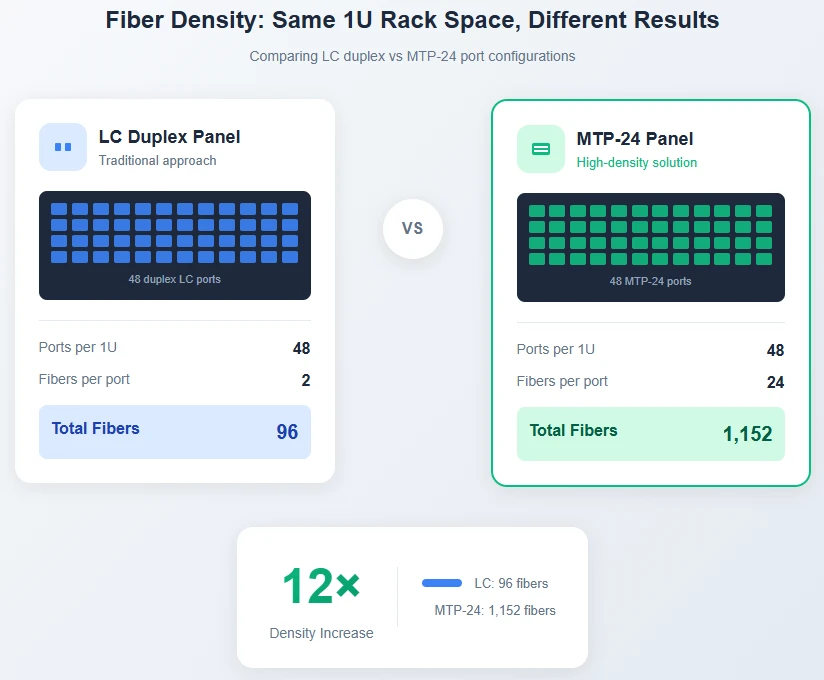

Figi 1: Menm espas etajè 1U bay kapasite fib dramatikman diferan. MTP-24 konfigirasyon reyalize 12 × dansite koneksyon nan LC duplex.

Sa a pi enpòtan nan anviwonman kote espas etajè a limite oswa chè. Enstalasyon lokalizasyon ki chaje $800-1,500 pou chak inite etajè chak mwa fè dansite yon levye pri dirèk. Sant done antrepriz ki gen anprent fiks yo fè fas a menm presyon ki sòti nan yon ang diferan - chak inite etajè konsome pa kab se youn ou pa ka itilize pou kalkile.

Men, dansite pote pwòp defi li yo. Lè yon koneksyon MTP-24 echwe, 24 fib desann ansanm olye pou yo 2. Depanaj mande pou zouti ak ladrès diferan. Netwaye yon figi fen 24-fib pi enplike pase netwaye yon sèl LC ferrule. Sa yo pa rezon pou evitegwo -cablage fib dansite-yo se rezon pou planifye pou li byen.

Poukisa pifò sant done yo fini itilize tou de

Men yon bagay materyèl maketing yo pa mete aksan sou: majorite sant done modèn yo pa chwazi ant LC ak MTP/MPO. Yo itilize yon achitekti kab estriktire ki pwofite chak teknoloji kote li fè sans.

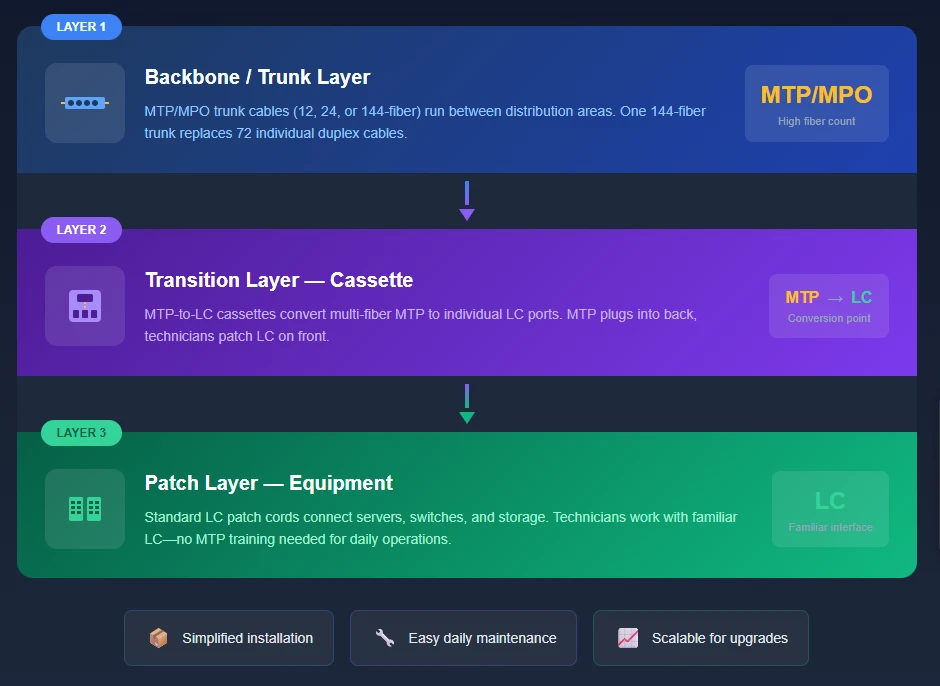

Figi 2: Twa -kouch ibrid achitekti - MTP/MPO dansite pou zo rèl do, kasèt pou tranzisyon, aksè LC pou patch.

Kouch zo rèl do asèvi ak kab kòf MTP/MPO-tipikman 12, 24, oswa 144-asanble fib-ki kouri ant ankadreman distribisyon prensipal yo ak tèt-nan- kote etajè yo. Yon kòf MTP 144-fib ranplase sa ki ta otreman 72 câbles duplex endividyèl. Ekonomi chemen kab yo pou kont yo se sibstansyèl, ak enstalasyon vin yon kesyon de konekte asanble pre-termine olye ke rale ak mete fen nan plizyè douzèn câbles endividyèl elèv yo.

Kouch tranzisyon anse kote MTP rankontre LC. Modil kasèt-ti patiraj ak pò MTP sou do a ak pò LC sou devan an-chita andedan panno plak fib. Kòf la MTP ploge nan do a; teknisyen yo travay ak koneksyon LC estanda sou devan an. Sa a se pon an ki fè apwòch ibrid la pratik.

Kouch patch lase tout LC. NIC sèvè, HBA depo, ak pifò pò switch yo itilize transceiver ki koòdone LC-. Moun k ap fè deplasman, ajoute, ak chanjman jou-a-jounen ak kòd patch LC yo abitye. Yo pa bezwen konnen oswa pran swen ke zo rèl do dèyè kasèt la se MTP/MPO-yo jis wè pò LC.

Pran nou an:Kasèt la se ewo enkoni nan enfrastrikti fib modèn. Li pèmèt ou pran dansite MTP/MPO a ak avantaj enstalasyon pou kouri long pandan w ap konsève aksè LC a pou koneksyon ki chanje souvan. Si w ap konstwi nouvo enfrastrikti, kòmanse planifikasyon w soti nan kasèt la deyò-ki fib konte ou bezwen nan chak etajè? Sa kondwi espesifikasyon kòf ou yo ak kondisyon pò LC ou yo.

Polarite: Erè ki koute wikenn

Si gen yon sijè kote nou te wè pwoblèm ki pi evite, se jesyon polarite nan sistèm MTP/MPO.

Avèk koneksyon LC, polarite se senp-ou matche Tx ak Rx. Dezòd li, epi ou chanje de fib yo. Pran 30 segonn. Avèk 12 oswa 24 fib nan yon sèl konektè, matematik la vin konplike. Estanda TIA-568 la defini twa metòd polarite, epi melanje yo pa sèlman lakòz yon sèl lyen echwe-li ka brouye plizyè pè fib nan fason ki vrèman douloure pou dyagnostik.

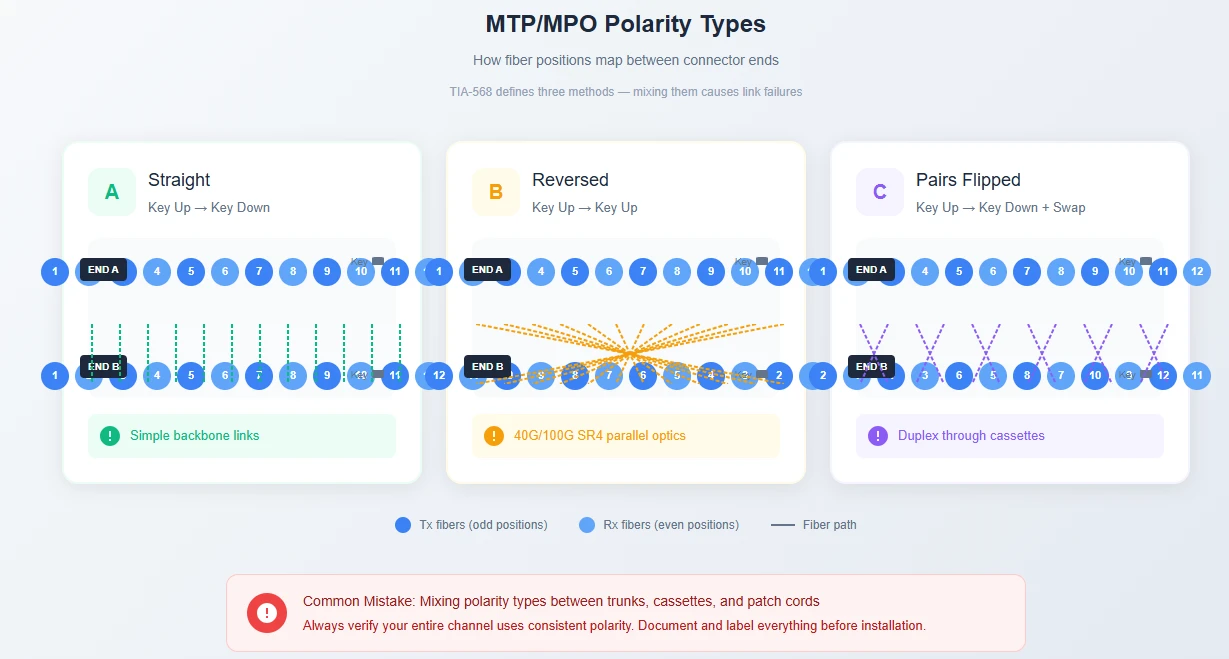

Figi 4: metòd polarite MTP/MPO - kat pozisyon 1 detèmine aliyman Tx/Rx. Kalite B (ranvèse) se pi komen pou optik paralèl.

Reparasyon an pa konplike-li jis mandeplanifikasyon anvan kòmande. Dokimante konplo polarite w la. Asire w ke kasèt ou yo, kòf, ak kòd patch ou yo tout swiv menm metòd la. Mete etikèt sou tout bagay. Epi fè tès ak yon tèsteur ki kapab MPO-anvan li ale, pa apre yon moun rapòte yon echèk lyen.

TIA-568.3-D presize ke fil tès yo ta dwe verifye nan 0.3 dB oswa pi bon pèt. Si w ap wè pi gwo nimewo oswa rezilta enkonsistan atravè pozisyon fib, polarite se premye bagay pou tcheke. ^[1]

-Prèv lavni: Kisa 400G ak 800G vle di pou kabl ou

Si w ap konstwi enfrastrikti jodi a ki bezwen dire 5-7 ane, plan wout 400G ak 800G la enpòtan.

Men trajectoire la: optik paralèl 100G (SR4) sèvi ak 8 fib ak konektè MTP-12 . 400G DR4 itilize menm apwòch 8-fib la. Men, deplwaman 400G SR8 ak 800G yo ap deplase nan konektè MTP 16-fib pou pi gwo kantite liy.

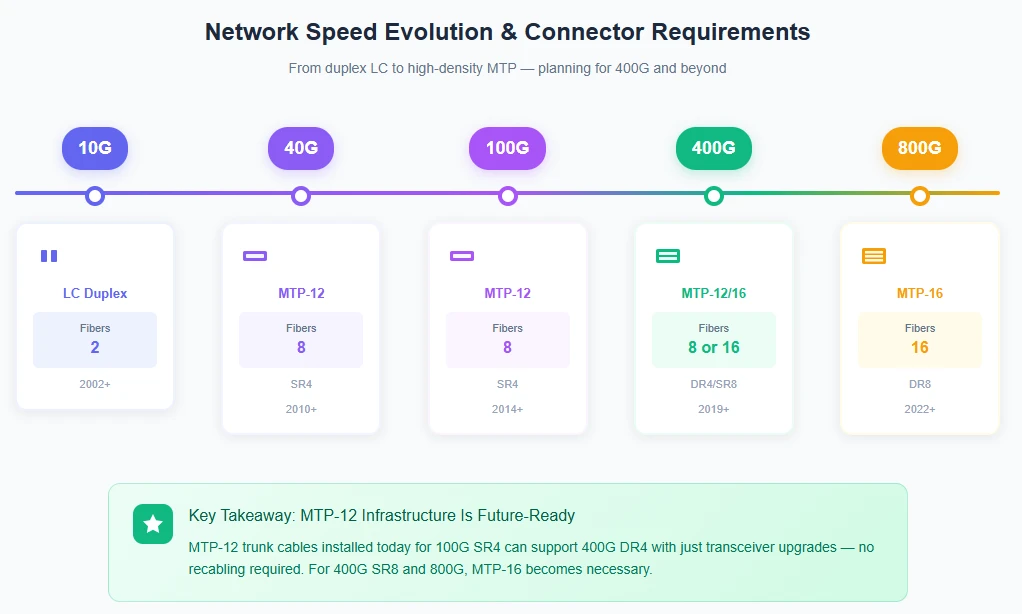

Figi 3: Evolisyon vitès rezo ak kondisyon konektè korespondan. MTP-12 enfrastrikti sipòte amelyorasyon atravè 400G DR4; MTP-16 pèmèt 400G SR8 ak 800G.

Enplikasyon an pratik: MTP/MPO enfrastrikti kòf ou enstale jodi a pou 100G ka jere 400G DR4 ak jis amelyorasyon transceiver -pa gen okenn recablement nesesè. Sa se yon avantaj enpòtan sou achitekti LC-sèlman, ki ta mande pou ajoute kantite fib pou sipòte optik paralèl nan vitès sa yo.

Pou grap AI ak ML, sa a deja enpòtan. Koneksyon GPU-a-GPU yo ap mennen 400G adopsyon kounye a, ak 800G sou orizon ki toupre. Si plan wout ou a gen ladan nenpòt dansite kalkile grav,gwo -cablage fib dansiteak MTP/MPO se pa opsyonèl -se tab la.

Tès: pa sote pati sa a

Tès lyen MTP/MPO se pa menm jan ak tès lyen LC, epi diferans lan se pa sèlman akademik.

Ou menmkapabtès MTP lyen ak câbles breakout ak yon tèsteur duplex estanda. Konekte levasyon an nan fen MTP, teste chak pè fib endividyèlman ak OLTS ou, repete pou tout pozisyon. Pou yon konektè 12-fib, sa a se 6 sik tès pou chak fen. Miltipliye pa chak koneksyon nan enstalasyon w la, ajoute tan konfigirasyon pou kab referans, epi w ap gade yon pwosesis tès ki pran 5-10 fwa pi long pase sa li bezwen.

Testè modèn MPO-espesifik (tankou Fluke MultiFiber Pro) analize tout pozisyon fib an menm tan. Gid tès IEC TR 61282-15 la kounye a rekòmande tèsteur ki gen koòdone MPO natif natal pou egzakteman rezon sa a-ekonomize tan yo se dramatik, epi ou elimine etap ki gen tandans jere plizyè koneksyon. ^[2]

Teste tout bagay apre enstalasyon, anvan ou mete lyen nan pwodiksyon an. Kontaminasyon ak erè polarite yo pi fasil pou ranje lè etajè yo pa vivan epi ekip operasyon an pa respire nan kou ou.

Jwenn eleman yo dwat

Se pa tout konektè MTP/MPO yo kreye egal. Konektè MPO estanda (pa IEC 61754-7) te egziste depi ane 1990 yo. MTP-Vèsyon mak komèsyal US Conec a-ajoute plizyè amelyorasyon ki enpòtan pou modèngwo -cablage fib dansite:

Konsepsyon férule k ap floteamelyore aliyman kontak fizik, espesyalman enpòtan lè ou ajoute plis fib

Metal pin kranpon(vs. plastik sou jenerik MPO) diminye rupture pin pandan sik kwazman repete

Pi sere tolerans manifaktibay pi ba ak pi konsistan pèt ensèsyon-espèsifikasyon tipik yo se 0.15-0.35 dB pou MTP ki ba-pèt vs . 0.25-0.50 dB pou MPO estanda.

MTP ak MPO yo konpatib fizikman-ou ka konekte yon konektè MTP ak yon MPO jenerik san pwoblèm. Men, pou enfrastrikti kritik, diferans nan pèfòmans jistifye prim lan.

Lè apwovizyonekonektè fib optikak asanble yo, chèche founisè ki bay rapò tès endividyèl pou chak kab. Reklamasyon jenerik "satisfè spesifikasyon" yo mwens itil pase valè aktyèl mezire. Ou vle wè done pèt ensèsyon ki montre ki fib espesifik frape ki nimewo-Se konsa ou jwenn pwoblèm anvan yo rive sou sit enstalasyon w la.

Enstalasyon pratik ki anpeche apèl yo

Kèk detay enstalasyon enpòtan anpil:

Lapwòpte se tout bagay.Yon patikil pousyè 1-mikwon sou yon fib LC yon sèl fib afekte yon sèl koneksyon. Menm patikil la sou yon férule MTP-24 ka degrade nwayo fib miltip an menm tan. Toujou enspekte figi yo ak yon dimansyon fib (200x agrandisman minimòm) epi netwaye ak zouti apwopriye anvan chak kwazman. Kèk minit siplemantè pou chak koneksyon sove èdtan depanaj pita.

Respekte reyon koube.Règ 10x-eksteryè-dyamèt la aplike pou tou de câbles LC ak MTP/MPO. Viraj pi sere ogmante pèt ensèsyon epi yo ka lakòz mikrofraktur ki parèt kòm echèk tanzantan mwa apre enstalasyon. Sèvi ak jesyon kab apwopriye-manadjè vètikal, gid orizontal-ki kenbe reyon atravè chemen an.

Koresponn ak sèks yo kòrèkteman.MTP/MPO konektè yo vini nan konfigirasyon gason (ak broch gid) ak fi (ak twou pinholes). Pò ekipman yo toujou gason, kidonk câbles ki konekte ak ekipman yo bezwen pwent fi. Koneksyon kòf-a-kòf anjeneral itilize gason-a-gason ak yon adaptè fi-a-fi. Fòse sèks ki pa matche yo domaje broch gid-ak ranplase konektè ki domaje sou asanble pre-termine se chè.

Cap tout bagay.Bouchon pousyè egziste pou yon rezon. Chak konektè ki pa itilize aktivman yo ta dwe limite. Li se yon abitid senp ki anpeche sous ki pi komen nan pwoblèm koneksyon.

Se konsa, ki sa ou ta dwe aktyèlman fè?

Olye ke yo ofri yon konklizyon jenerik "sa depann de", isit la nan yon kad desizyon pratik ki baze sou paramèt yo ki aktyèlman kondwi chwa a.

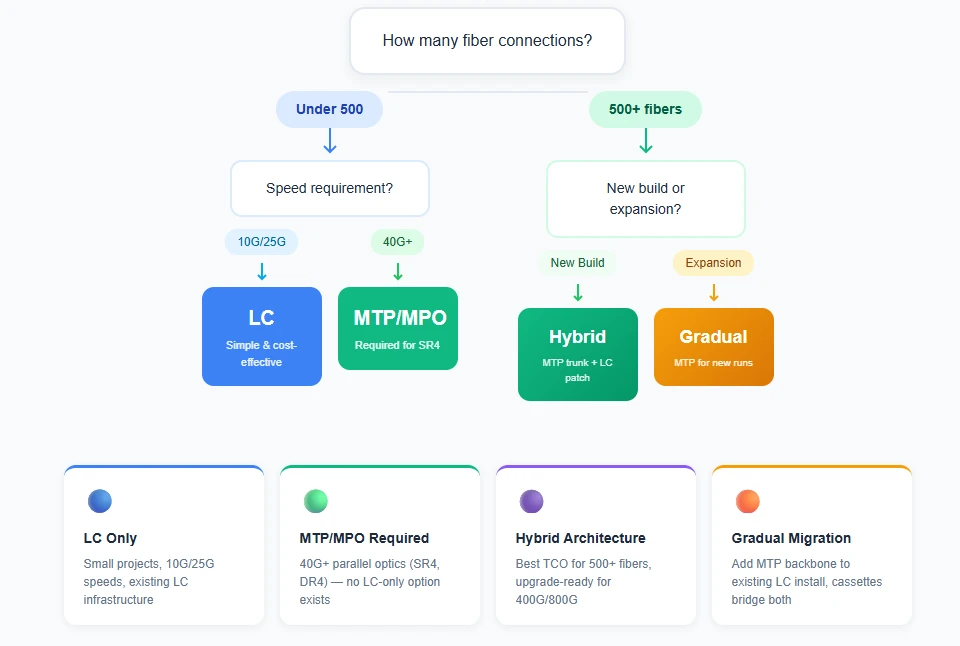

Figi 5: Kad desizyon - matche paramèt pwojè ou a ak bon apwòch kabl la.

Organigram nan kaptire pwen desizyon kle yo, men isit la nan lojik ki dèyè li: konte koneksyon etabli liy debaz la (kwazman TCO rive alantou 400-500 fib), kondisyon vitès ka pase sou plas debaz sa a (40G + optik paralèl mande pou MTP/MPO kèlkeswa echèl), ak kalite pwojè afekte estrateji aplikasyon an (nouvo bati ka optimize apati konpatibilite bak).

Bon repons lan depann de nimewo espesifik ou -konte koneksyon, kondisyon vitès, kontrent espas etajè, depans travay. Kouri pwòp analiz TCO ou a ak quotes reyèl. Pou konsèy sou espesifikasyon eleman ak asanble koutim,kontakte ekip pwofesyonèl EVOLUX apou ede matche pwodwi ak kondisyon patikilye deplwaman ou yo.

Panse final la:Enfrastrikti kabl anjeneral gen yon lavi 10-15 ane. Desizyon teknoloji ou pran jodi a pral sipòte ekipman ki poko egziste. Bati nan plis kapasite pase sa ou panse ou bezwen - pri incrémentielle nan pi wo konte fib kounye a se pi ba anpil pase pri rekablaj la pita.

Referans

[1] TIA-568.3-D, Câblage fib optik ak konpozan estanda. Asosyasyon endistri telekominikasyon yo, 2016.

[2] Fluke Networks, "Multi-fibre Push On (MPO) Connectors," referans teknik. https://www.flukenetworks.com/expertise/learn-about/multi-fibre-push-mpo-konektè

Nòt sou done:Chif pri nan atik sa a se estimasyon ki baze sou kondisyon mache US ak dimansyon pwojè tipik. Depans aktyèl yo varye selon rejyon, machann, ak spesifik pwojè yo. Pèt ensèsyon ak espesifikasyon pèt retounen reprezante done tipik manifakti; toujou verifye ak fichye aktyèl anvan konsepsyon final la. Tablo konparezon pri a prezante senaryo reprezantatif-sitiyasyon espesifik ou a ka diferan selon pousantaj travay lokal yo, pri etablisman yo, ak pri machann yo.
