OM3 ak OM4 se tou de 50/125µm lazè -fib multimode optimize. OM4 ofri pi wo Pleasant modal (4700 MHz·km vs 2000 MHz·km) ak pi long rive. Si kouri 10GbE ou rete anba 300 mèt, OM3 travay byen. Planifikasyon 40G oswa 100G lyen ki detire pi lwen pase 100 mèt? OM4 vo prim modès la.
Kad Desizyon Vrè a
Anvan plonje nan espesifikasyon, isit la nan lojik la nou mache kliyan yo lè yo mande "OM3 oswa OM4?"
- 10GbE, kouri anba 300m, zafè bidjè:OM3. Pa gen diferans pèfòmans nan vitès sa a ak distans.
- 10GbE, kouri ant 300-550m:OM4. Sa a se sèl nivo vitès kote pwolonje rive OM4 a aktyèlman enpòtan pou 10G.
- 40GbE oswa 100GbE, kouri anba 100m:Swa travay. OM3 ekonomize pri; OM4 ajoute maj.
- 40GbE oswa 100GbE, kouri 100-150m:OM4. OM3 pa pral fè li seryezman.
- Nenpòt aplikasyon multimode plis pase 500m:Sispann konpare OM3 ak OM4. Ou bezwen yon sèl -fib mòd.
Sa kouvri pwobableman 90% nan desizyon yo. Rès atik sa a eksplike poukisa koupe sa yo egziste ak ki kote ka kwen yo jwenn difisil.
Ki sa ki aktyèlman diferan ant OM3 ak OM4
Tou de fib pataje menm nwayo 50µm, menm 125µm CLADDING, menm jakèt Aqua (anjeneral), ak menm konpatibilite konektè. Yo fabrike selon estanda ISO 11801 epi yo optimize pou lazè VCSEL 850nm. Soti deyò, yo idantik.
Diferans lan se andedan: ki jan byen sere gradyan endèks refraktif la kontwole pandan fabrikasyon. Tolerans ki pi sere OM4 yo diminye dispèsyon modal -tan gaye ant diferan chemen limyè ki vwayaje nan fib la. Mwens dispèsyon vle di pi wo efektif bandwidth modal (EMB): 4700 MHz·km pou OM4 kont 2000 MHz·km pou OM3.
Nimewo Pleasant sa a tradwi dirèkteman nan distans sipòte nan yon vitès bay. Pi gwo bandwidth=pi long rive anvan bon jan kalite siyal degrade.
Limit Distans pa Vitès: Chif yo ki enpòtan
Isit la se kote pifò atik jwenn sloppy. Yo pral di ou "OM3 fè 100m nan 100G, OM4 fè 150m" epi kite li la. Men, 100 Gigabit Ethernet se pa yon sèl bagay-se plizyè estanda kouch fizik ak diferan kondisyon fib.
1 Gigabit ak 10 Gigabit Ethernet
Nan 1GbE (1000BASE-SX), tou de OM3 ak OM4 rive nan 1000 mèt. Pa gen diferans ki gen sans.
Nan 10GbE (10GBASE-SR), espas sa a ouvè:
- OM3: 300 mèt
- OM4: 400 mèt (espèsifikasyon estanda), jiska 550 mèt ak fib -wo kalite ak koneksyon pwòp
Pifò antrepwiz 10GbE kouri tonbe byen anba 300 mèt, kidonk OM3 okipe yo san pwoblèm. Zòn 300-400m nan se kote OM4 aktyèlman touche kenbe li nan vitès sa a.
40 Gigabit Ethernet (40GBASE-SR4)
40GbE sèvi ak optik paralèl: kat liy 10G transmèt sou kat fib nan chak direksyon, ki egzije yon fib 8.MTP/MPO koneksyon.
- OM3: 100 mèt
- OM4: 150 mèt
100 Gigabit Ethernet: de bèt diferan
Sa a se kote konfizyon rive. "100G multimode" ka vle di de bagay trè diferan:
100GBASE-SR4sèvi ak kat liy nan 25 Gbps chak, ki egzije yon konektè 8-fib MPO (menm koòdone fizik ak 40GBASE-SR4). Limit distans:
- OM3: 70 mèt
- OM4: 100 mèt
100GBASE-SR10itilize dis liy nan 10 Gbps chak, ki egzije yon konektè MPO 24-fib. Limit distans:
- OM3: 100 mèt
- OM4: 150 mèt
SR4 se byen lwen pi komen nan deplwaman aktyèl paske li itilize mwens fib ak aliyen ak faktè fòm transceiver QSFP28. SR10 egziste men li wè adopsyon limite. Lè yon moun di "100G sou multimode," yo prèske toujou vle di SR4-ki vle di OM3 maksimòm soti nan 70 mèt, pa 100.
Nou te wè kliyan yo espesifye OM3 pou lyen 100G sipoze rive nan 100-mèt, epi dekouvri kouri 85 mèt yo pa pral sètifye. Si w ap deplwaye 100GBASE-SR4, trete 70 mèt kòm plafon OM3 epi planifye kòmsadwa.
Erè nou wè pi souvan
Kliyan yo agonize sou OM3 vs OM4 lè pwoblèm reyèl la se yon lòt bagay antyèman.
Nan eksperyans nou an, klas fib la raman lakòz pwoblèm deplwaman. Ki sa ki lakòz pwoblèm:
- Dezakò nan polarite MPO.Metòd A, B, oswa C? Move polarite touye lyen an kèlkeswa kalite fib.
- Konektè sal.Yon ti kras pousyè sou yon férule MPO lakòz plis pèt pase diferans ki genyen ant espesifikasyon atenuasyon OM3 ak OM4.
- Melanje kalite fib aksidantèlman.Yon moun tache yon kòd OM3 nan yon kòf OM4, oswa pi mal, konekte fib 50µm ak enfrastrikti 62.5µm OM1 eritaj. Dezakò debaz la (pa klas la) lakòz pèt 3-4 dB.
- Dezakò vitès transceiver/fib.Konekte yon transceiver 10G-sèlman nan yon lyen ki fèt pou optik paralèl 40G, epi mande poukisa li pa mache.
Si w ap fè yon nouvo bati, chwazi yon sèl klas fib ak estandadize. OM4 koute yon ti kras plis men retire nenpòt enkyetid distans pou amelyorasyon 40G / 100G. Si w ap ajoute nan enfrastrikti OM3 ki egziste deja, rete ak OM3 sof si ou sèten ou bezwen plis atenn -melanje degrade tout chemen an nan pèfòmans OM3 de tout fason.
Lè pou sote multimode nèt
Isit la nan konsèy nou bay ki ta ka sanble counterintuitive pou yon founisè fib: pafwa repons lan se pa OM3 oswa OM4. Se yon sèl mòd-.
Multimode fib egziste paske li pi bon mache pou mete fen ak istorikman mande transceivers mwens chè. Men, diferans pri sa a te redwi. 10G sèl-modil SFP+ mòd kounye a koute sèlman yon ti kras plis pase ekivalan multimode. Epi yon sèl-mòd ba ou:
- Distans yo mezire an kilomèt, pa mèt
- Yon chemen ajou klè nan 25G, 40G, 100G, 400G san kontrent distans
- Pa gen konfizyon OM3/OM4/OM5-OS2 sèl-mòd jis ap travay
Si wout bilding ou a-a-depase 300 mèt, oswa si w ap enstale nouvo kolòn vètebral kanpis la ki bezwen dire 15+ ane, mòd sèl-souvan gen plis sans pase eseye detire multimode nan limit li yo. Pri a yon ti kras pi wo transceiver achte ou fleksibilite ke multimode pa ka matche ak.
Sa te di, pou koneksyon ant fèy-san done yo, lyen sèvè-pou-chanje, ak pifò fonksyon andedan-bilding yo, multimode rete pri-efikas ak pratik. Jis pa fòse li kote li pa anfòm.
Atenuasyon: Yon enkyetid segondè
OM3 fib presize atenuasyon maksimòm de 3.5 dB / km nan 850nm. OM4 amelyore sa a 3.0 dB / km. Diferans 0.5 dB/km a son sans, men nan distans tipik multimode (ki poko gen 300 mèt), li tradwi nan fraksyon desibèl-mwens pase varyasyon ou pral wè ant akouple konektè.
Atenuasyon enpòtan plis pou kalkil bidjè lyen nan enstalasyon majinal yo. Si w ap pouse OM3 pre limit 300-mèt li nan 10GbE ak plizyè pwen patch, chak fraksyon dB konte. Men, pou pifò deplwaman estanda, diferans la Pleasant / distans ant OM3 ak OM4 gen plis enpòtans pou desizyon pase atenuasyon.
Idantifye Fib nan Enstalasyon ki deja egziste

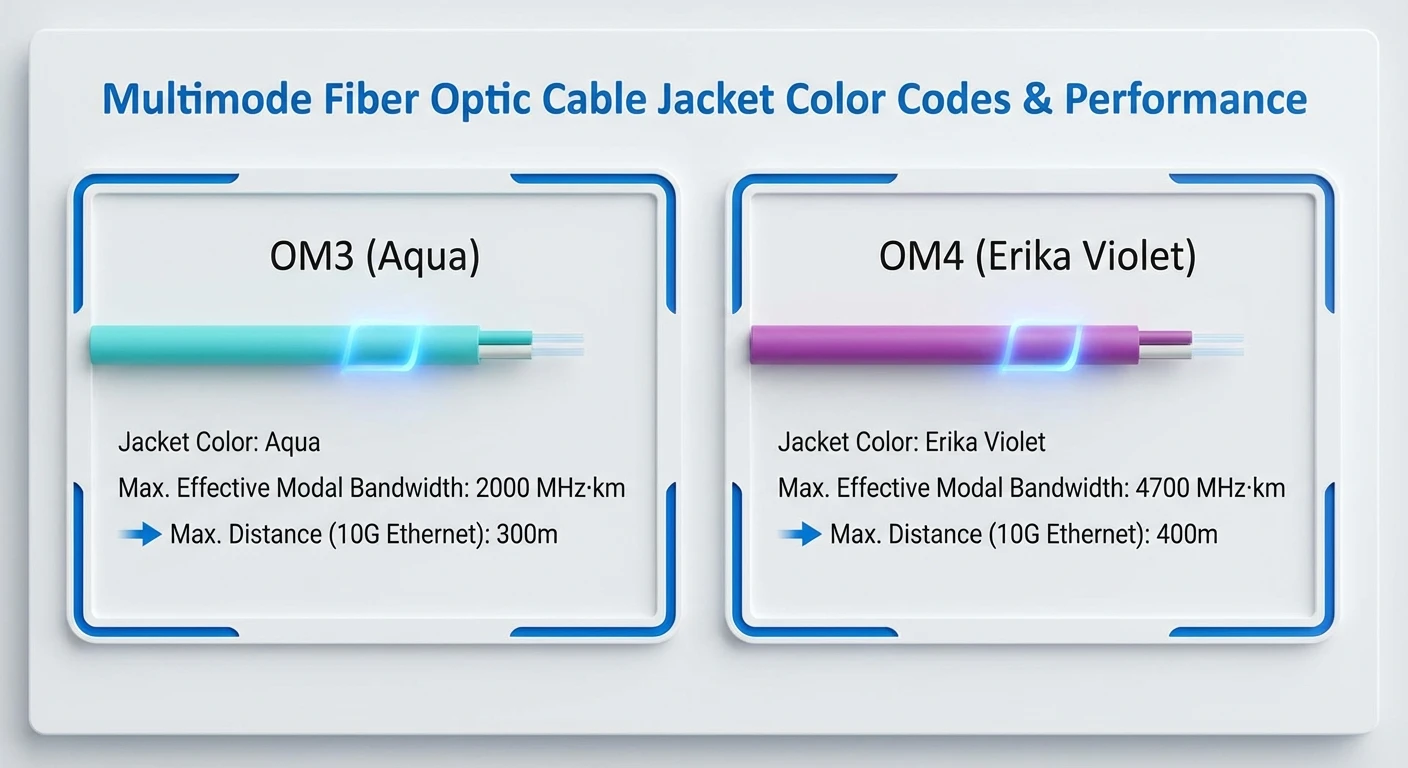

Vèsyon rapid: OM3 ak OM4 tou de tradisyonèlman itilize jakèt Aqua. Gen kèk manifakti kounye a ki itilize "Erika Violet" (yon koulè wouj violèt-majanta) espesyalman pou OM4, men adopsyon an pa konsistan-espesyalman nan Amerik di Nò kote anpil OM4 toujou anbake nan dlo.
Si ou bezwen idantifye kab san etikèt: tcheke mak ki enprime sou jakèt la (manifakti yo enprime kalite fib nan entèval regilye), oswa rale dokiman. Koulè vizyèl pou kont li pa serye sof si ou konnen enstalatè a te swiv konvansyon vyolèt la.
Ki sa ki sou OM5?
OM5 (wideband multimode fibre) sipòte divizyon ond kout sou 850-953nm. Li pèmèt pi wo Pleasant total pa kouri plizyè longèdonn sou menm pè fib ki itil pou aplikasyon 100G ak 400G lè l sèvi avèk optik SWDM.
Pou pifò deplwaman aktyèl yo, OM5 se twòp. Li konpatib bak ak OM3/OM4 nan estanda 850nm, kidonk li travay kòm yon chwa prèv lavni -si adopsyon SWDM ap grandi. Men jodi a, desizyon an pratik rete OM3 vs OM4. Nou pa pouse OM5 sof si yon kliyan gen kondisyon espesifik SWDM.
Pri Reyalite
OM4 kòmande yon prim pri sou OM3, men diferans lan pa dramatik pou kòd patch ak asanblaj kout -pafwa jis yon diferans kèk pousan. Prim la pi aparan sou kab kòf long ak gwo -kòmande.

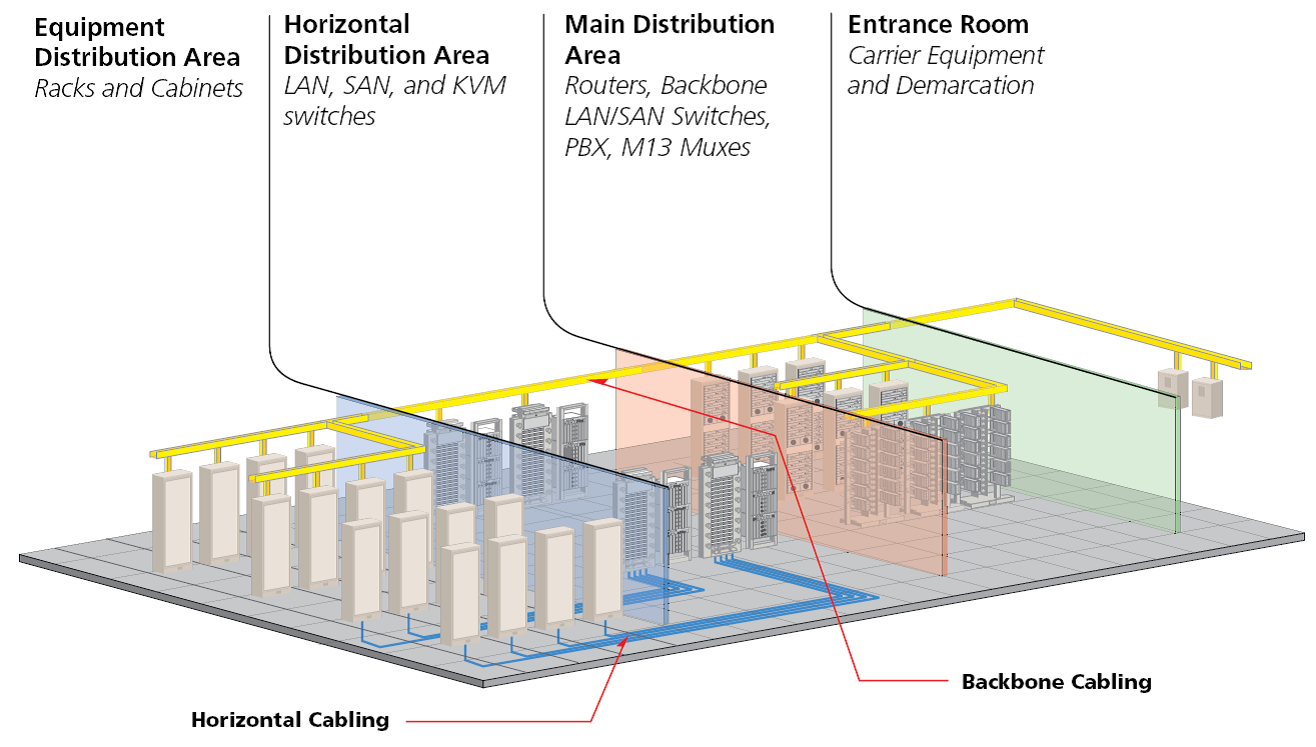

Ki kote kalkil pri vin enteresan: si pwolonje rive OM4 a elimine nesesite pou yon ankadreman distribisyon entèmedyè oswa pèmèt konsolide de chanm ekipman nan yon sèl, prim nan kab peye pou tèt li anpil fwa. Okontrè, si tout kouri ou anfòm alèz nan limit OM3, peye siplemantè pou kapasite ki pa itilize yo pa fè sans.
Nou rekòmande tipikman: nouvo sant done bati estandadize sou OM4; enfrastrikti OM3 ki egziste deja rete OM3 sof si yon lyen espesifik bezwen rive pi long; bidjè-pwojè ki gen limit ki gen mwens pase 100m ka chwazi OM3 san danje.
Senaryo reyèl pwojè nou te travay atravè
Kèk egzanp nan konvèsasyon aktyèl kliyan ki montre kouman sa a jwe:
Senaryo 1: Mizajou rezo depo.Yon konpayi lojistik te bezwen konekte nouvo switch 10GbE atravè yon sant distribisyon 180,000 pye kare. Pi long kouri: 140 mèt. Kontraktè yo te site OM4 "pou prèv lavni-." Pran nou an: OM3 okipe 10GbE nan 300 mèt alèz. Sòf si yo ap planifye 40G / 100G nan 5 ane kap vini yo (yo pa t '), OM4 ajoute pri san benefis. Yo te ale ak OM3 epi sove 12% sou kabl.
Senaryo 2: Sant done fèy-twal kolòn vètebral.Yon founisè kolokasyon kreye nouvo gous ak 100GBASE-SR4 ant kolòn vètebral ak switch fèy yo. Mwayèn kouri: 65 mèt, pi long: 95 mèt. Yo te okòmansman te espesifye OM3 asepte limit "100 mèt" yo te wè nan plizyè atik. Pwoblèm: 100GBASE-SR4 sou OM3 maksimòm soti nan 70 mèt. Kouri 95 mèt yo pa ta sètifye. Chanje nan OM4 (100-mèt limit pou SR4), pwoblèm rezoud.
Senaryo 3: Ranplasman kolòn vètebral Campus.Yon inivèsite ki ranplase enfrastrikti OM1 ki aje ant bilding yo. Gen kèk kouri depase 400 mèt. Yo te mande sou OM4 pou maksimize distans multimode. Konsèy nou an: nan 400+ mèt, w ap goumen fizik multimode. Fib OS2 mòd sèl -kote yon ti kras plis pou transceiver men li ba yo yon distans kilomèt-echèl ak yon chemen ajou 20-ane. Yo te ale yon sèl-mòd pou lyen entè-bilding, yo te kenbe multimode pou distribisyon andedan bilding lan.
Egzanp sa yo pataje yon fil komen: bon repons lan depann sou egzijans distans aktyèl ak delè reyalistik ajou, pa teyorik "e si" senaryo.
Konektè ak Nòt Revokasyon

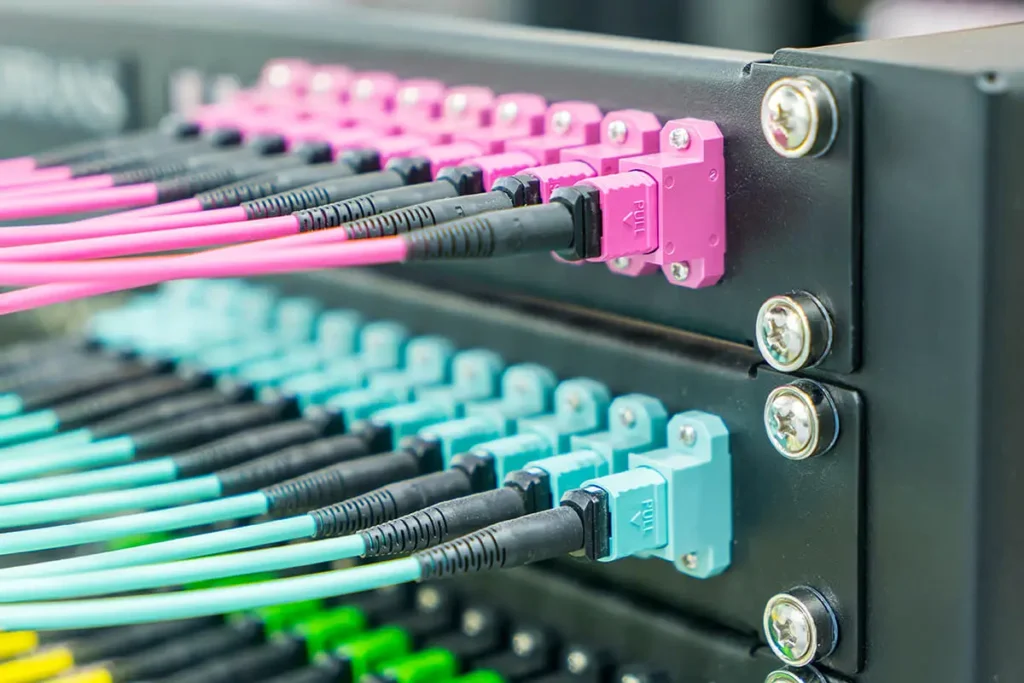

Tou de OM3 ak OM4 itilize pyès ki nan konpitè revokasyon idantik.LC konektèdomine enstalasyon modèn pou koneksyon duplex;MTP/MPO konektèokipe optik paralèl pou 40G ak 100G. Faktori-asanble ki te fini yo bay pèfòmans pèt ki pi konsistan pase revokasyon jaden-si w ap deplwaye lyen gwo-vitès, pre-termineOM4 MTP kòf ak câbles levasyondiminye varyab enstalasyon yo.
Yon nòt pratik: pou optik paralèl 40G/100G, verifye kalite polarite MPO (Metòd A, B, oswa C) alimèt ant câbles kòf ak ekipman. Erè polarite lakòz echèk lyen ki pa gen anyen fè ak klas fib.
Kesyon yo poze souvan
K: Èske mwen ka melanje OM3 ak OM4 nan menm lyen an?
A: Wi, yo fizikman konpatib (menm nwayo 50µm). Men, lyen an fè nan espesifikasyon OM3 -ou jwenn limit distans OM3 kèlkeswa kantite OM4 ki nan chemen an. Yon kòd patch OM3 nan yon otreman tout -OM4 kouri limite tout bagay la.
K: Lyen 100G mwen an se 90 mèt. OM3 oswa OM4?
A: Si se 100GBASE-SR4 (yon komen an), OM3 sipòte sèlman 70 mèt. Ou bezwen OM4. Si yon jan kanmenm w ap itilize 100GBASE-SR10, OM3 rive nan 100 mèt-men SR10 ra. Sipoze SR4 sof si ou konnen otreman.
K: Èske mwen ta dwe ranplase enfrastrikti OM3 k ap travay ak OM4?
A: Anjeneral non. Si OM3 satisfè bezwen aktyèl vitès ak distans ou, ranplasman ajoute pri san benefis. Konsidere OM4 pou nouvo adisyon oswa lè w ap amelyore vitès kote limit OM3 vin kontrent.
K: Ki diferans ki genyen nan pri aktyèl la?
A: Pou kòd patch: minim, souvan anba 10%. Pou câbles kòf: OM4 kouri apeprè 15-30% pi wo depann sou longè ak konte fib. Pousantaj nan enpòtan mwens pase si kapasite siplemantè a rive gen valè pratik pou deplwaman ou.
K: Èske OM4 mande pou diferan transceiver?
A: Non. Transceivers pa konnen oswa pran swen sou fib grade -yo transmèt ak resevwa limyè 850nm kèlkeswa. Kalite fib la detèmine ki distans limyè sa a vwayaje seryezman, pa ki transceiver ou itilize.
Anba liy
OM3 rete yon chwa solid pou deplwaman 10GbE nan 300 mèt-ki kouvri pifò senaryo LAN antrepriz. OM4 jistifye prim li yo lè w ap deplwaye lyen 40G/100G, lè kouri depase limit distans OM3 a, oswa lè ou vle espas pou amelyorasyon vitès nan lavni san refè.
Erè ki pi gwo yo pa chwazi move klas la. Yo ap fòse multimode kote sèl-mòd fè plis sans, melanje kalite fib enkonpatib, oswa neglije polarite MPO nan deplwaman optik paralèl. Jwenn dwa sa yo, epi desizyon an OM3/OM4 vin senp.
Bezwen èd speccing fib pou yon pwojè espesifik? Ekip teknik nou an ka revize kondisyon distans ou yo ak rekòmande konbinezon an dwa nankalite fib multimode, konfigirasyon konektè, ak asanble kòf/patch.
