Deyò Fibre Patch Kab Pou FTTA: Gid Seleksyon Onèt Yon Founisè

Yon kab patch fib deyò pou FTTA (Fibre to the Antenna) se yon asanblaj fib optik rezistan, ki enpèmeyab ki konekte inite baseband (BBU) nan nivo tè ak inite radyo aleka (RRU) ki monte sou gwo fò won selilè. Câbles sa yo sèvi ak IP67-konektè ki enpèmeyab - tipikman PDLC, ODVA, NSN Boot, oswa FullAXS - epi yo bati ak jakèt LSZH oswa TPU ki reziste UV pou siviv plizyè ane nan ekspoze deyò. Si w ap deplwaye estasyon baz 4G LTE oswa 5G, kab patch FTTA deyò ou chwazi a detèmine dirèkteman fyab lyen, bon jan kalite siyal, ak konbyen fwa ekipaj ou a gen pou monte gwo kay won an.

Poukisa FTTA Ranplase Coax - ak Poukisa Patch Cable la Gen Plis

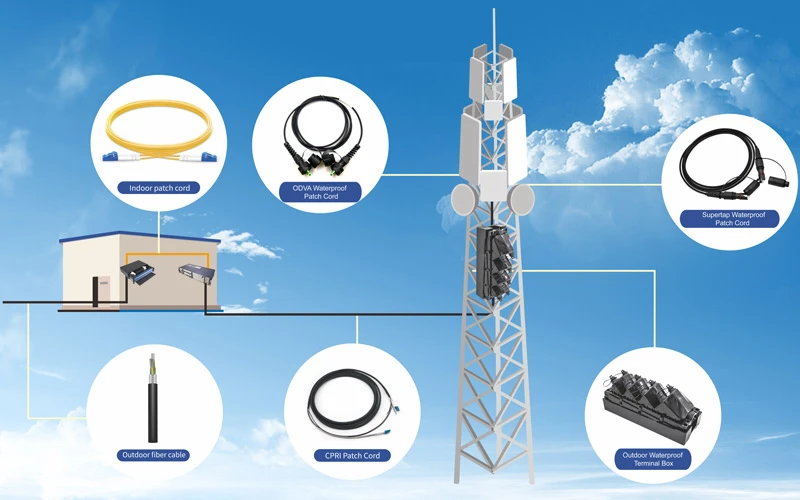

Chanjman ki soti nan liy kowaksyal yo ale nan achitekti FTTA ki baze sou fib-pa t 'opsyonèl. Li te fòse pa fizik. Kab kowaksyal tradisyonèl ant yon abri estasyon baz ak antèn li pèdi gwo pouvwa siyal RF sou distans, ak kouri pratik anjeneral limite a apeprè 100 mèt. Fib optik kab pote siyal 10 a 20 kilomèt ak pèt neglijab. Nan yon layout FTTA, RRU chita tou pre antèn la epi li okipe konvèsyon dijital-nan-analòg sou-sit. Fib kouri soti nan tè a nan tèt gwo kay won an se lyen fronthaul la, ak kab patch deyò a se pwen final la kwaze - sèl eleman ki vin ploge, deploge, move tan, ak estrès plis pase nenpòt lòt moso nan chemen fib la.

Se poutèt sa, nan yon pwendvi fabrikasyon ak ekipman, deyò patch câbles FTTA jenere plis demann RMA pase prèske nenpòt lòt pwodwi fib pasif. Kab la tèt li raman echwe. Ki sa ki echwe se sele a konektè, entegrite nan blende nan yon pwen estrès, oswa endface la - prèske toujou paske yo te mal kab la espesifye pou anviwònman an, oswa bon kab la te enstale mal.

Ki sa ki fè yon kab FTTA deyò diferan de yon kòd patch estanda

Yon kavalye estanda andedan kay la LC-a-duplex pa ta dire yon mwa sou yon figi gwo kay won. Diferans yo se estriktirèl, pa kosmetik.

Kò kab la nan yon asanble FTTA deyò apwopriye se nòmalman yon 5.0 mm oswa 7.0 mm GYFJH-konstriksyon kalite: de yon sèl -mòd nwayo fib (G.657.A1 oswa G.657.A2 pliye - fib ensansib) ki te antoure pa aramid fil asye rezistans tib, yon espiral rezistans fil asye, yon espiral rezistans nan armor ak yon espiral. LSZH oswa TPU. LSZH satisfè egzijans -retardance flanm dife telekominikasyon san li pa lage lafimen toksik. TPU se pi di kont fwotman ak repete flechi - jeneralman nou rekòmande li pou enstalasyon kote kab la achemine nan kondit sere oswa rale alantou manm estriktirèl gwo kay won byen file.

Nan chak bout, yon lojman connecteur imperméable fèmen aLC duplex fibre optique connecteurkoòdone. Lojman an konpatib ak yon adaptè klwazon ki koresponn sou RRU oswa bwat junction, ak mekanis bloke a konprese yon Joint O-bag pou reyalize pwoteksyon IP67 - ki vle di sere nèt sou tout pwen pousyè- ak rezistans nan imèsyon dlo tanporè jiska yon mèt.

Kat sistèm Connector ou pral aktyèlman rankontre

Sa a se seksyon ki pi achtè fè mal, kidonk li vo pase tan sou. Konektè FTTA deyò yo pa ka ranplase. Kòmande move kalite a vle di ke kab ou fizikman pa ka konekte ak pò radyo - epi nou wè sa rive pi souvan pase nenpòt moun nan endistri a renmen admèt.

PDLC (Pouse-Rale Duplex LC)se koòdone dominan pou ZTE, Huawei, ak yon gwo pati nan deplwaman mondyal yo. Yon pè estanda duplex LC férule chita andedan yon koki metal silendrik ak yon kolye pouse-rale. Enstalasyon se senp: aliman keyway la, pouse jiskaske li klike, men-sere nwa deyò a. Asanble PDLC yo konfòme yo ak IEC 61754-20 ak konpayon ak nenpòt adaptè LC estanda yon fwa yo retire nan lojman an deyò. Pou pifò konstriksyon selil makro, PDLC ofri pi bon balans nan pri, tan plon, ak sèvis sou teren an. Li se tou kalite konektè nou bato pi souvan.

ODVA (Adaptè Varyab Deyò)swiv IEC 61076-3-106 epi li lajman adopte pa Nokia, Samsung, ak plizyè-machann pataje sit - espesyalman nan Amerik di Nò ak Ewòp kote entèoperabilite kwa-platfòm se yon kondisyon akizisyon. ODVA sipòte twa koòdone entèn: duplex LC (ODVA-DLC), senp SC (ODVA-SC), ak milti-fib MPO (ODVA-MPO). Lojman sikilè sele a pi ankonbran pase PDLC men okipe vibrasyon, vapè sèl, ak tès chòk tèmik trè byen.

NSN bòtse yon konsepsyon eritaj Nokia-: yon bòt kawotchou fleksib sou yon konektè duplex LC estanda ak yon bag kouple file. Li pi lejè ak plis kontra enfòmèl ant, sa ki fè li popilè pou ti selil twati ak kous ibrid andedan kay la / deyò. Men, echanj -la reyèl. Sele bòt kawotchou a degrade pi vit anba ekspoze UV ​​soutni konpare ak yon lojman metal konplè. Pou sit gwo kay won nan dezè oswa klima twopikal, nou anjeneral dirije kliyan nan direksyon PDLC oswa ODVA pito.

FullAXSte devlope sitou pou platfòm Ericsson Radio System. Lojman pouse-rektangilè pouse-rale a pèmèt operasyon yon sèl-men ak gan, epi yon bouchon pousyè entegre pwoteje sifas ki genyen ant koneksyon. Si w ap travay sou yon gwo kay won Ericsson-ekipe oswa yon sit-RAN pataje ki gen ladann radyo Ericsson, FullAXS gen anpil chans espesifye nan manyèl enstalasyon an.

Se sèl erè kòmann-nan ki pi komen nou wè: yon kliyan voye yon RFQ pou "deyò LC patch câbles pou FTTA" san yo pa espesifye sistèm nan konektè. Sa se tankou kòmande kawotchou san yo pa espesifye modèl boulon an. Toujou konfime kalite pò RRU - PDLC, ODVA, NSN, oswa FullAXS - anvan ou site oswa achte.

Espesifikasyon ki separe yon bon kab de yon kab pwoblèm

• Kalite fib:G.657.A1 mòd sèl -se estanda a. G.657.A2 pèmèt viraj pi sere (7.5 mm reyon minimòm kont . 10 mm) epi li vo espesifye pou gwo kay won an fèmen -anwo nan patiraj.
• Dyamèt ekstèn kab:5.0 mm pou kous pi kout, mwens ekspoze kote fleksibilite enpòtan. 7.0 mm pou rale gwo fò won vètikal ki depase 30 mèt - maj la rupture ajoute pa opsyonèl nan longè sa yo.
• Fòs rupture:500 N minimòm kout -tèm. Nou evalye asanble nou yo nan 600 N, sa ki bay espas sans pandan gwo kay won rale kote pwa kab ak chaj van konbine.
• Rezistans kraze:1000 N/100 mm se amann pou kondit pwoteje. Pou câbles atache dirèkteman nan asye gwo kay won, presize 2000 N/100 mm - glas tonbe, zouti, ak etap aksidan-sou pandan antretyen se tout danje reyèl.
• Pèt ensèsyon:Asanble ranpli a ki gen ladan tou de konektè yo ta dwe mezire pi ba pase 0.3 dB pou chak pè kwaze. Chak kab nou bato gen ladann yon rapò tès faktori endividyèl verifye sa.
• Tanperati opere:-40 degre a +70 degre se debaz la. Sit dezè oswa sit ekwatoryal yo ta dwe presize asanble ki gen degre +85.
• Evalyasyon IP:IP67 se etaj endistri a. IP68 se rekòmande pou antre nan vout nan nivo tè oswa gwo fò tou won kotyè kote espre sèl ak kontak pwolonje imidite yo se woutin.

Yon nòt sou espesifikasyon ki souvan vin neglije: materyèl la tib blende. Blende asye pur kenbe entegrite li nan anviwònman kotyè, segondè-imidite, ak anviwònman endistriyèl. Zenk-plake blende asye kabòn yo pi bon mache men yo ka korode nan de a twa ane nan sèl-lè chaje. Si w ap deplwaye toupre yon litoral oswa nan yon zòn endistri lou, mande founisè w espesyalman ki materyèl blende yo itilize.

Erè enstalasyon ki jenere pi fò retounen nan jaden

Nou swiv reklamasyon garanti ak done RMA atravè liy pwodwi FTTA deyò nou an. Twa modèl echèk reprezante majorite retounen - epi okenn nan yo pa gen defo fabrikasyon.

Fini ki kontamine nan premye kwazman.Yon sèl patikil pousyè sou pwent LC ferrule a ka ogmante pèt ensèsyon pa 0.5 dB oswa plis. Sou yon platfòm gwo fò won van, debri ateri sou yon sifas ki ekspoze nan kèk segonn. Ranje a se senp, men li pa-negosyab: netwaye chak fas ak yon sèl-klik netwayaj oswa poul-gratis IPA siye imedyatman anvan kwazman, epi kenbe bouchon pousyè yo sou jiska moman final la. Sa a sèlman ta elimine apeprè yon tyè nan plent "pèt segondè" nou resevwa yo.

Pliye vyolasyon reyon pandan wout kab.Enstalatè yo pafwa fè viraj byen file 90 degre nan wout kab alantou manm estriktirèl oswa nan patiraj. Pèt la macrobend ki kapab lakòz pa parèt sou yon tras OTDR imedyatman, men li vin pi grav kòm tanperati monte bisiklèt fatige kouch fib la sou mwa ki vin apre yo. Pou yon kab FTTA 7.0 mm, kenbe omwen 70 mm reyon koube estatik (10 × kab OD) ak 140 mm reyon pliye dinamik pandan rale.

Sipò kab pa apwopriye sou gwo kay won an.Kab ki pa sipòte ant pwen atachman yo aji kòm vwal van. Estrès mekanik siklik la konsantre nanpwen revokasyon konektè, akselere krak fatig nan tib la zam. Sekirize câbles nan asye gwo kay won an lè l sèvi avèk lyen asye pur UV-a entèval ki pa pi gran pase yon mèt. Sou sit twati, ale nan yon kanal ki enpèmeyab tout kote sa posib.

Kijan pou w chwazi bon kab patch FTTA deyò - sekans desizyon an

Olye ke yon lis verifikasyon jenerik, isit la se lòd desizyon aktyèl la ki evite erè spesifikasyon ki pi komen yo:

Etap 1: Idantifye pò a konektè RRU.Tcheke fichye ekipman oswa gid enstalasyon an. Sa a ba w kalite konektè - PDLC, ODVA, NSN Boot, oswa FullAXS. Pa sipoze baze sou mak vandè a pou kont li; kèk operatè presize konektè ki pa-default nan estanda deplwaman yo.

Etap 2: Mezire chemen wout la, pa sèlman distans liy dwat la-.Yon gwo kay won 60-mèt pa vle di yon kab 60 mèt. Kontab kouri orizontal andedan abri a, chemen an sou fas gwo kay won an ki gen ladann detou alantou obstak, ak yon bouk sèvis nan 1 a 2 mèt nan fen RRU a. Kòmande longè egzak koutim - bobin depase kreye pèt ensèsyon nesesè ak trape van.

Etap 3: Koresponn ak dyamèt kab ak anviwònman mekanik la.5.0 mm pou kous pwoteje oswa kout. 7.0 mm pou gwo kay won ki ekspoze-fè fas a kouri sou 30 mèt kote chaj rupture pandan enstalasyon se yon faktè.

Etap 4: Konfime kondisyon anviwònman an.Kòt oswa endistriyèl? Espesifye zam asye pur ak IP68. Estanda gwo kay won anndan? Zenk -blende ak IP67 yo anjeneral ase. Ranje tanperati ekstrèm? Verifye jakèt la ak materyèl sele konektè yo evalye kòmsadwa.

Etap 5: Mande yon echantiyon ak rapò tès anvan kòmande volim.Mezire pèt ensèsyon sou -sit ak pwòp ekipman ou. Enspekte laadaptè fib optikkoòdone kwazman pou konsantisite ak jeyometri endface. Yon founisè ki reziste voye yon echantiyon teste se pa yon founisè ou vle sou yon deplwaye gwo kay won 500-kab.

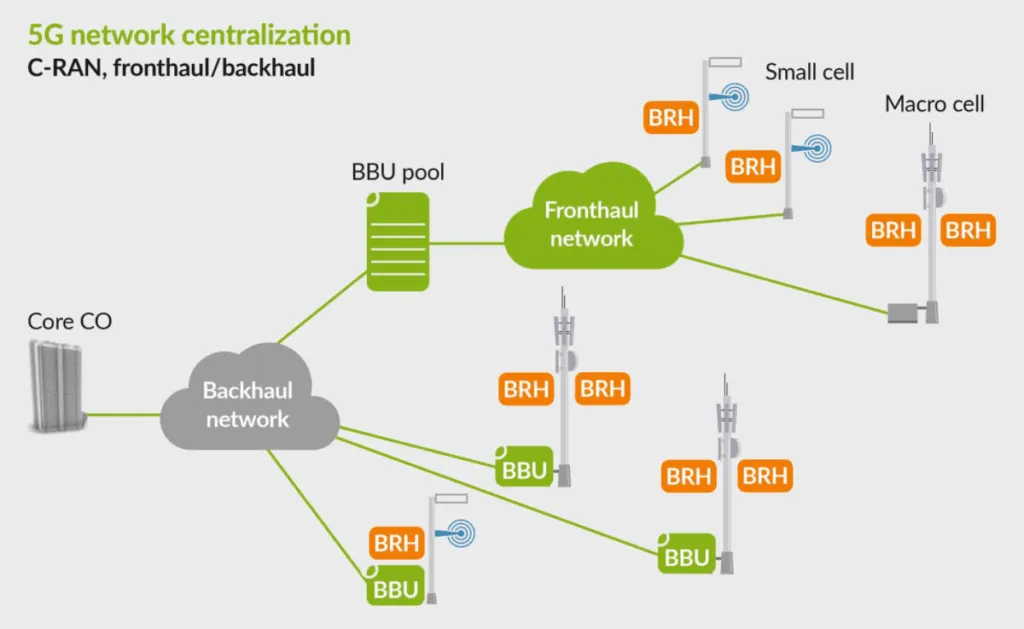

5G Fronthaul ak sa sa vle di pou seleksyon kab

5G NR ak nouvo 5G-estanda avanse yo pa chanje fizik fondamantal nan kab patch FTTA deyò, men yo ap chanje echèl la. Gwo ranje antèn MIMO ak konfigirasyon 32T32R oswa 64T64R bezwen plis pè fib pou chak sektè pase radyo 2T2R eritaj yo. Gen kèk inite antèn aktif kounye a mande uit oswa douz pò fib, sa ki pouse demann pou asanble ki pi wo-oswaSplitter fib optik PLCdistribisyon nan baz la gwo kay won.

Densifikasyon ti selil - patikilyèman nan C-Band ak mmWave spectre - ap miltipliye tou pwen final yo. Yon deplwaman iben dans ta ka enstale 50 a 100 ti nœud selil pou chak kilomèt kare, yo chak bezwen yon kab patch duplex deyò pre-termine. Nan volim sa a, ploge-e-asanble yo ak done tès verifye nan faktori-vin esansyèl pou kenbe deplwaman nan pwogramasyon an.

Genyen tou yon enterè k ap grandi nan kab ibrid FTTA/PTTA ki konbine kondiktè fib ak DC pouvwa nan yon sèl jakèt, diminye kantite total kab sou gwo kay won an. Sa yo vo evalye pou nouvo bati - men yo mande pou verifikasyon konpatibilite ak anpil atansyon ak tou de antre nan pouvwa tèt radyo ak koòdone fib la, kidonk yo poko yon gout-nan ranplasman pou fib separe ak pouvwa kouri sou chak sit.

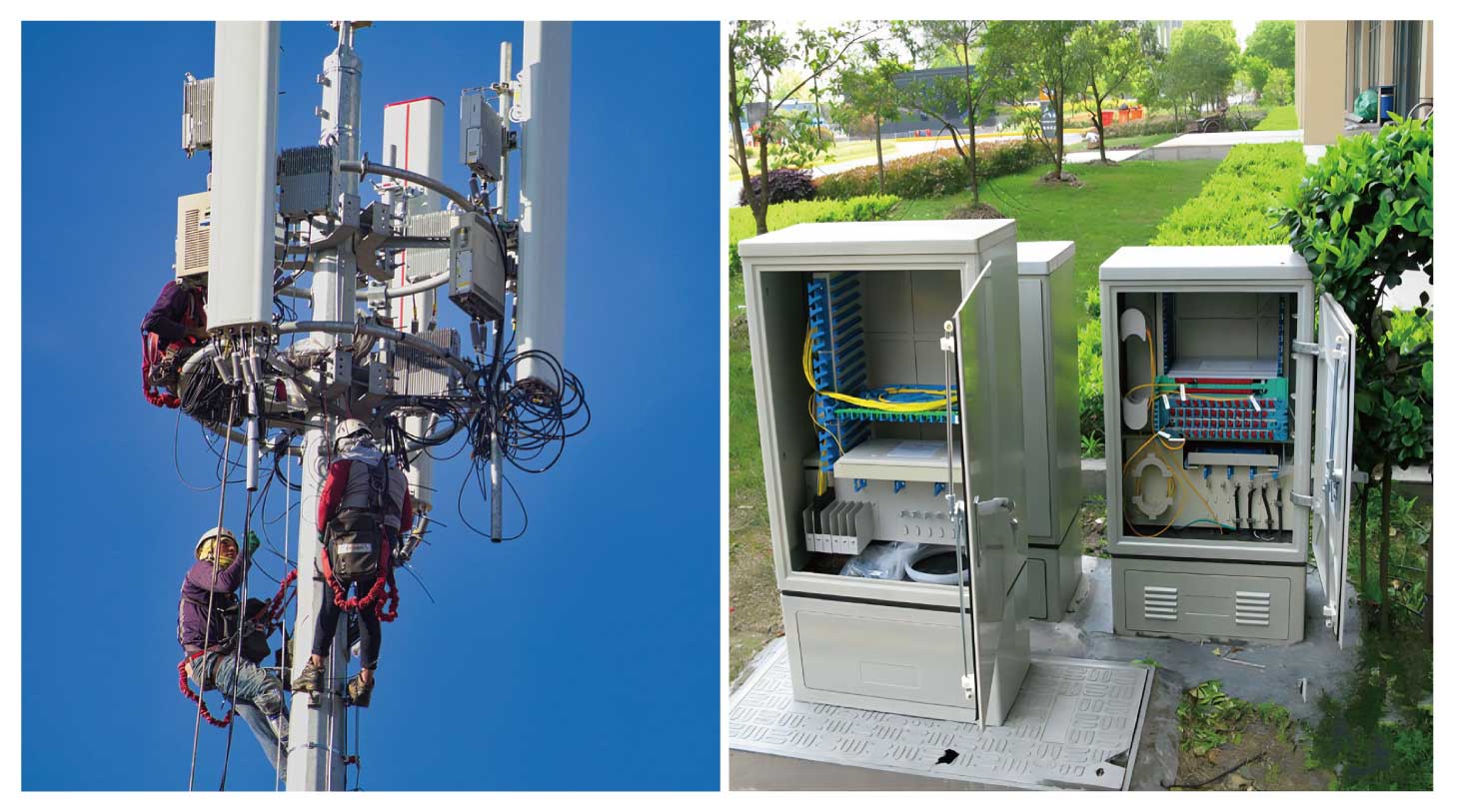

Ki kote kab patch deyò a rankontre rès chemen fib ou a

Nan baz gwo kay won an, câbles patch FTTA deyò anjeneral fini andedan yon enpèmeyabbwat tèminal fib optik- pwen tranzisyon ant gwo kay won an-kòd plak fas a ak fib kòf andedan kay la konekte tounen ak BBU la. Yon bwat tèminal byen spec'd aksepte pò konektè ki enpèmeyab sou eksteryè a ak adaptè estanda LC oswa SC sou enteryè a, ak plato episur ak soulajman souch pou kab kòf la fèk ap rantre.

Pou yon makro sit tipik twa-sektè ak de transpòtè pou chak sektè, planifye pou omwen sis pò fib duplex. Espesifye bwat la ki gen espas pou uit oswa douz pou evite oblije chanje patiraj lè operatè a ajoute yon konpayi asirans oswa ajou nan yon radyo ki pi wo -fib-. IP65 se evalyasyon minimòm pou patiraj nan tèt li; IP68 pi preferab nan nivo tè nan rejyon ki gen tandans inondasyon-.

Single-Mode vs Multimode: Pa Gen Deba pou FTTA

Chak gwo machann ekipman presize yon sèl -fib mòd pou FTTA fronthaul. Rezon ki fè yo se distans ak Pleasant headroom. Yon makro gwo kay won kouri ta ka 200 mèt; yon achitekti C-RAN ak pisin BBU santralize ka lonje sou plizyè kilomèt. Single -mòd OS2 fib nan 1310 nm okipe tout bagay sa yo ak atenuasyon anba 0.35 dB / km. Multimode pa kapab. Diferans pri pou chak-mèt ant yon sèl-mòd ak miltimòd kab deyò se neglijab. Pou nenpòt nouvo konstriksyon FTTA, yon sèl -mòd G.657.A1 se sèl rekòmandasyon ki vo fè.
