Yon splitter optik se yon aparèy fib optik pasif ki divize yon siyal limyè k ap rantre an de oswa plis siyal pwodiksyon, distribye pouvwa optik atravè plizyè chemen fib san yo pa bezwen okenn pouvwa elektrik.
Nan yon rezo GPON oswa EPON, se eleman ki fè pwen--achitekti miltipwen posib - yon sèl fib kite biwo santral la, plizyè douzèn abònen ki konekte nan bout lwen. San li, chak kliyan ta bezwen yon fib devwe kouri tout wout la tounen nan OLT la, ak ekonomi an nan FTTH ta tonbe apa.
Gid sa a kouvri prensip k ap travay dèyè divizyon optik, diferans ki genyen nan monn reyèl-ki genyen ant teknoloji PLC ak FBT, karakteristik pèfòmans ki aktyèlman enpòtan pandan akizisyon, ak konsèy ki baze sou senaryo-pou chwazi bon divizyon an. Si w te deplwaye enfrastrikti PON oswa w ap planifye yon nouvo konstriksyon, detay yo isit la ta dwe sove w kèk tèt fè mal nan etap konsepsyon an.
Ki jan yon Splitter optik travay?
Fizik la se senp. Lè limyè vwayaje atravè yon sèl fib-mòd, pi fò nan enèji a rete nan nwayo 9 µm - men se pa tout li. Yon ti fraksyon koule nan CLADDING la. Pote de nwayo fib ase ase ansanm, ak enèji ki koule kòmanse kouple soti nan yon nwayo nan lòt la. Fenomèn kouti evanesan sa a se baz pou tout divize fib pasif.
Nan yon splitter pwodiksyon, aparèy la pran yon sèl siyal opinyon ak redistribiye pouvwa optik la atravè pò pwodiksyon miltip nan yon rapò defini. Panse a yon splitter 1 × 4: yon sèl fib antre, kat fib soti, chak pote apeprè yon ka nan pouvwa siyal orijinal la. Pa gen elektwonik, pa gen okenn ekipman pou pouvwa ekstèn - jis jeyometri waveguide fè travay la. Se poutèt sa konpozan sa yo rele splitter pasif optik.
Isit la se kote li vin pratik. Chak divize koute ou pouvwa optik. Yon fann 1 × 2 manje apeprè 3.5 dB. Lè ou rive nan 1×32, w ap gade pèt teyorik nan nò 15 dB - e se anvan ou ajoute pèt konektè, atenuasyon fib, ak pwen épissure. Nan pifò déploiement FTTH, splitter la fini se sèl pi gwo sous pèt nan bidjè lyen an. Lè w gen rapò divize an mal, sa vle di swa gaspiye pò OLT oswa kouri nan resevwa -pwoblèm pouvwa nan ONU byen lwen.

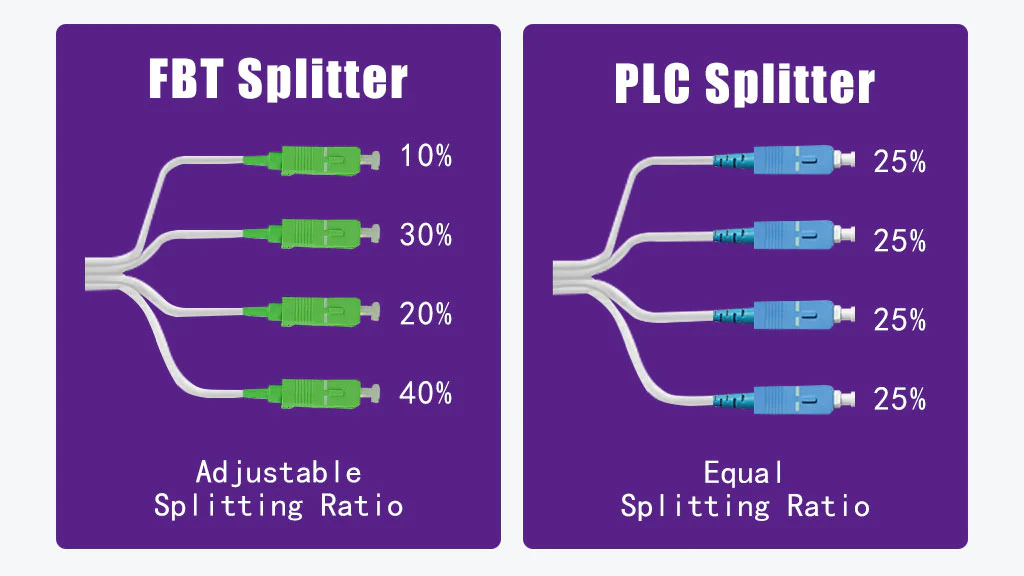

Splitter PLC vs Splitter FBT: Ki sa ki aktyèlman enpòtan
Chak splitter optik sou mache a sèvi ak youn nan de teknoloji fabrikasyon, ak chwa ki genyen ant yo se mwens sou ki se "pi bon" ak plis sou ki adapte deplwaman espesifik ou.
Separateur fusion Bikonik Taper (FBT).
FBT se apwòch ki pi gran an. De oswa plis fib yo mete ansanm, chofe, epi lonje jiskaske nwayo yo fusion. Pandan pwosesis la diminution, teknisyen kontwole rapò a kouple an tan reyèl epi yo sispann yon fwa yo rive fann sib la. Rezilta a se yon aparèy senp, ki pwouve ki koute mwens kòb pou pwodui - espesyalman nan kantite fann ki ba tankou 1×2 oswa 1×4.
Konpwomi a montre nan echèl. Yon fwa ou pouse sot pase 1 × 8, splitters FBT lite ak inifòmite pwodiksyon: kèk pò jwenn notables plis pouvwa pase lòt. Pousantaj echèk monte tou. Sipò pou longèdonn yo limite a sa sèlman 850 nm, 1310 nm, ak 1550 nm - amann pou PON debaz, men yon kontrent si ou bezwen konpatibilite konplè-spectre. Ak ranje tanperati fonksyònman (-5 degre a 75 degre) regle yo pou kabinèt deyò nan rejyon ki gen sezon ivè difisil oswa chalè dezè.
Splitter Planar Lightwave Circuit (PLC).

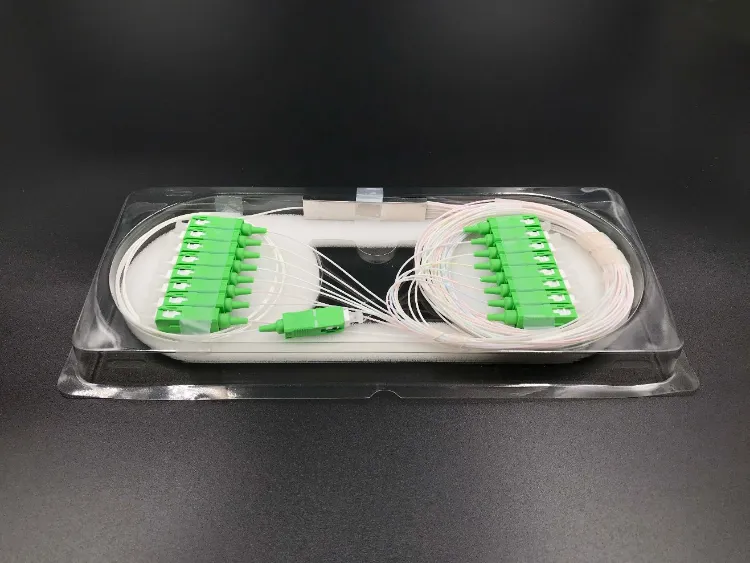

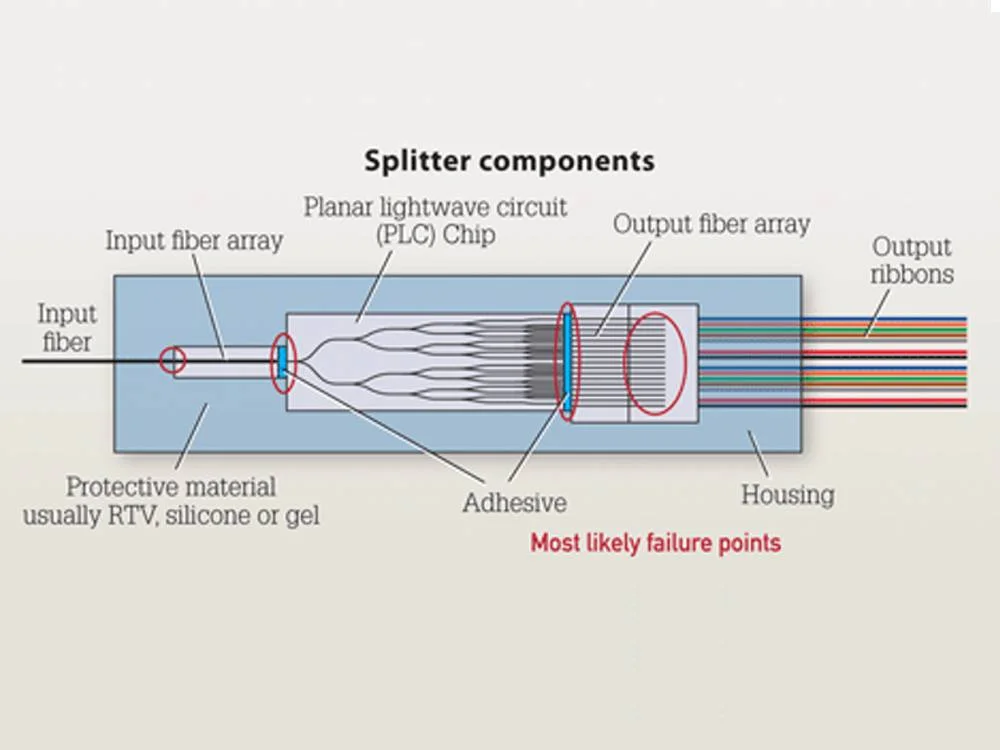

Splitter PLC yo fabrike lè l sèvi avèk semi-kondiktè litografi - sikui gid ond grave sou yon substra vè silica ak menm presizyon yo itilize nan fabwikasyon chip. Rezilta a se sere, pwodiksyon inifòm atravè chak pò, menm nan gwo kantite fann.Splitter fib optik PLCsipòte tout ranje longèdonn 1260-1650 nm, ki kouvri chak longèdonn PON estanda plis gwoup 1550 nm yo itilize pou kouvri videyo RF ak fenèt 1625 nm yo itilize pou siveyans liy lan.
Paske divize an rive sou yon sèl chip, aparèy PLC echèl jiska 1 × 64 oswa 2 × 64 san yo pa balon nan gwosè. Ranje tanperati opere pi laj (-40 degre a 85 degre, pou chak kondisyon tès Telcordia GR-1209-CORE) fè yo chwa defo pou nenpòt enstalasyon deyò oswa anviwònman san kontwòl. Pri a pou chak inite pi wo pase FBT, men pou nenpòt bagay ki pi wo a yon fann 1 × 4, PLC se sa ki gen plis eksperyans planifikatè rezo espèk - ak pou bon rezon.
Konparezon rapid
| Paramèt | FBT Splitter | PLC Splitter |
|---|---|---|
| Metòd fabrikasyon | Fib fizyon ak koni | Semiconductor litografi sou chip silica |
| Sipò pou longèdonn | 850 / 1310 / 1550 nm | 1260-1650 nm (spectre konplè) |
| Max pratik rapò fann | 1 × 8 (pi gwo rapò gen to echèk ki wo) | 1×64 oswa 2×64 |
| Sòti inifòmite | Modere - inegal nan divizyon ki pi wo | Segondè - ki konsistan atravè tout pò yo |
| Tanperati opere | -5 degre a 75 degre | -40 degre a 85 degre |
| Pri relatif | Pi ba (sitou nan 1×2, 1×4) | Pi wo, men pi bon pou chak-valè pò nan echèl la |
| Pi bon anfòm | Bidjè-sansib, ki ba-deplwaman andedan kay la | Gwo-konte, deyò, transpòtè-klas PON |
Papòt pèfòmans referans anwo yo baze sou estanda Telcordia GR-1209-CORE ak GR-1221-CORE, ki defini egzijans fyab ak pèfòmans optik pou konpozan optik pasif yo itilize nan rezo telecom.
Espesifikasyon pèfòmans kle yo tcheke anvan ou achte
Fichye espesifikasyon yo ka dans, men senk paramèt yo pi enpòtan - epi sote nenpòt nan yo pandan akizisyon se yon erè ki te mennen nan echèk jaden reyèl:
- Pèt Ensèsyon:Konbyen pouvwa optik splitter la konsome. Yon splitter PLC byen -fè 1×8 ta dwe antre nan mwens pase oswa egal a 10.5 dB; yon 1×32 nan mwens pase oswa egal a 17.5 dB. Papòt sa yo soti nan GR-1209-CORE Tablo 2. Si fichye yon founisè a montre valè siyifikativman pi wo a sa yo, bidjè lyen ou a pa pral fèmen nan distans.
- Pèt retounen:Reflete pouvwa tounen nan direksyon sous la. Pou splitter SC/APC-termine (estanda nan GPON), pèt retounen ta dwe pi gran pase oswa egal a 55 dB. Pèt retounen pòv lakòz bri reseptè OLT ak degrade kalite siyal en.
- Inifòmite:Diferans ki genyen ant pò pwodiksyon pi bon ak pi mal la. Nenpòt bagay ki pi wo a 1.5 dB vle di kèk abonnés ap resevwa siyal ki pi fèb. Nan yon deplwaman 1×32 oswa 1×64, inifòmite sere pa opsyonèl - se sa ki kenbe abònen ki pi lwen ou sou entènèt.
- Fonksyone longèdonn:Rezo PON bezwen pwoteksyon bandpass 1260-1650 nm. Sa a pa -negosyab si w ap kouri GPON (1490/1310 nm) ak kouvri videyo (1550 nm) oswa planifye pou ajoute sèvis XGS-PON (1577 nm en) sou menm fib la.
- Direksyon:Mezire izolasyon crosstalk ant pò pwodiksyon yo. Sib Pi gran pase oswa egal a 55 dB. Ti direktivite vle di siyal abònen yo ka senyen youn nan lòt - yon pwoblèm reyèl nan gwo-divizyon dansite.
Chwazi yon Splitter pa senaryo deplwaman
Splitter "dwa" a depann antyèman sou kote li prale ak sa li bezwen fè. Men ki jan desizyon an anjeneral jwe nan pratik:
Ti pwojè FTTH (ki poko gen 50 kay): A 1 × 8 PLC splitternan yon bwat ABS se workhorse la isit la. Li kenbe pèt ensèsyon jere, adapte andedan yon bwat distribisyon estanda deyò, epi kite plas pou grandi si katye a elaji. Pou pi piti grap yo - di, kat kay sou yon gout - yon FBT 1×4 ka travay si bidjè a se kontrent prensipal la.
MDU iben dans (bilding apatman, gwo fò tou won biwo):Ale ak 1×32 PLC nan yon kasèt LGX oswa 1U etajè-mount factor form. Dansite pò enpòtan nan klozèt rize kote espas sere. Asire w ke splitter la pre-konekte ak SC/APC pou akselere enstalasyon - splicing jaden nan yon rize ki gen anpil moun se ralanti ak erè-.
Kabinè lari deyò:PLC se obligatwa. Tanperati monte bisiklèt la pou kont li pral degrade yon splitter FBT sou tan. ABS-pake oswa san blòksplitter fib optikrated a -40 degre a 85 degre yo estanda isit la. Espesifye patiraj IP65-rated si kabinè a ekspoze a move tan.
Lyen riral oswa -longdistans:Pèt ensèsyon se kontrent la. Chak dB konte lè ONU a se 15-20 km de OLT la. Sèvi ak rapò fann ki pi ba a ki toujou sèvi kantite abònen ou, epi konsidere splitters dezekilib ki bay plis pouvwa itilizatè ki pi lwen. Yon 1 × 16 se souvan plafon an pratik pou seksyon riral - pouse nan 1 × 32 epi ou riske tonbe pi ba pase sansiblite reseptè nan fen a.
Biwo santral oswa sant done: Etajè-spliter PLC ki montenan 1U lojman yo bati pou anviwònman sa a. Yo glise nan etajè estanda 19-pous, itilize kòd patch pre-termine, epi pèmèt antretyen cho-swap san yo pa deranje sikui adjasan yo. Pou etajè PON agrégasyon k ap sèvi plizyè santèn abònen, konfigirasyon 2×32 oswa 2×64 ak doub opinyon bay redondance failover ke SLA konpayi asirans yo mande.
Erè komen ki koute tan ak lajan
Yon modèl kèk vini ankò e ankò nan deplwaman jaden. Plis -divize se pi souvan: enjenyè spesifye yon 1×32 paske yo vle kapasite kapasite, men bidjè lyen an pa ka sipòte li nan distans ki nesesè yo. Rezilta a se ONU majinal ki tonbe offline pandan chanjman tanperati oswa aje konektè. Toujou kouri kalkil bidjè pouvwa a an premye - epi chwazi rapò divize an.
Diskoneksyon Connector se yon lòt. Melanje SC/UPC ak SC/APC nan menm chemen PON entwodui pwen refleksyon ki degrade pèfòmans. Li son debaz, men li rive regilyèman sou chan travay ki gen plizyè ekip enstalasyon. Ranje a se senp: estandadize sou SC / APC atravè tout plant deyò a. Asire w ke splitter ou, kòd patch, aksèl -fib mòdenfrastrikti tout matche.
Finalman, inyore espesifikasyon inifòmite. Sou papye, yon splitter bon mache ak inifòmite 2.5 dB ak yon splitter bon jan kalite ak inifòmite 1.0 dB ta ka sanble menm jan an. Nan pratik, diferans sa a 1.5 dB vle di yon abònen sou rezo 1 × 32 ou a ta ka resevwa mwatye pouvwa optik yon lòt. Sou yon distans 10-15 km, diferans sa a deside ki moun ki rete konekte ak ki moun ki pa fè sa.
Ki kote Splitter optik yo itilize

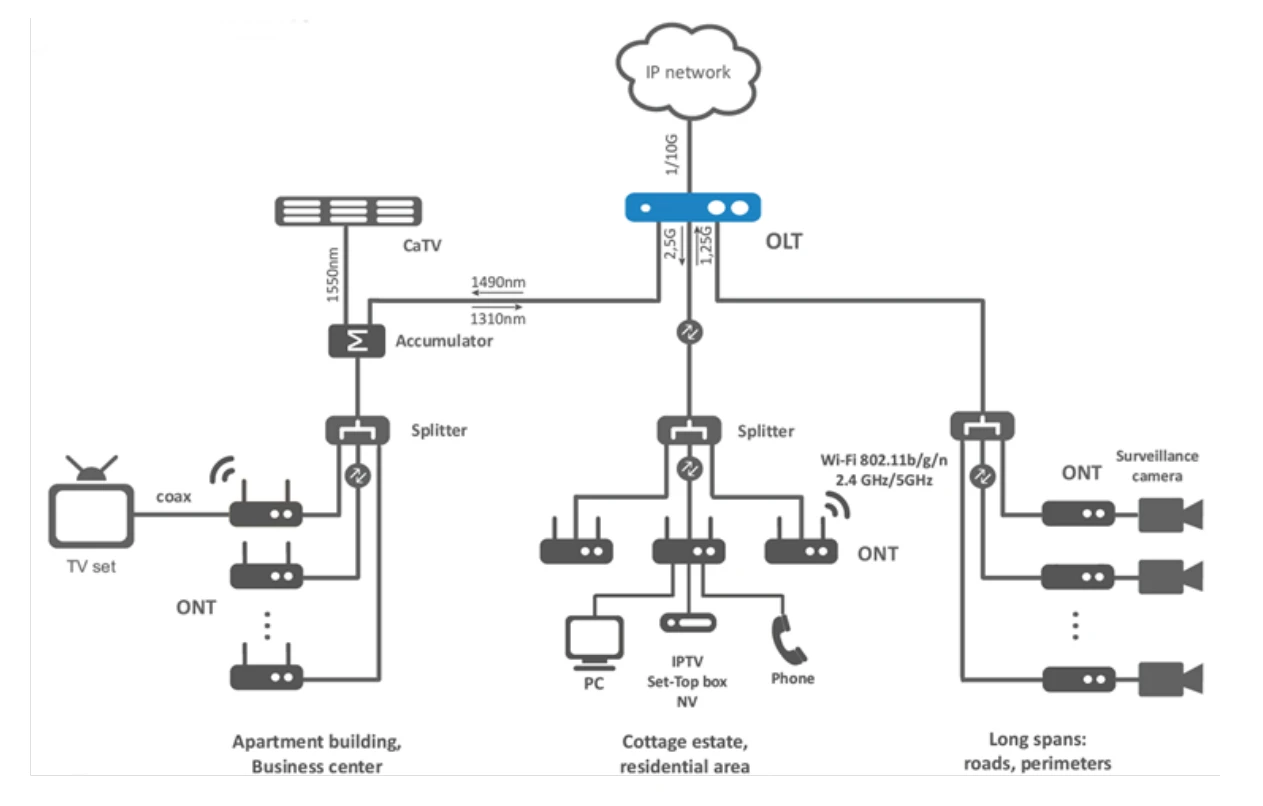

Telekominikasyon rete aplikasyon dominan an. Nan yon achitekti GPON oswa XGS-PON, splitters chita ant OLT nan biwo santral la ak ONU yo nan lokal kliyan yo, sa ki pèmèt yon sèl fib sèvi 32 oswa 64 pwen final. Modèl pwen-a-multipwen sa a se kolòn vètebral bande rezidansyèl, fib biznis, ak livrezon CATV atravè lemond.
Andeyò telecom, deplwaman LAN optik pasif (POL) antrepwiz yo itilize splitter pou koupe kantite switch aktif nan bilding kanpis - yon sèl kolòn vètebral fib ranplase planche kabl kwiv ak switch Ethernet. Enstalasyon endistriyèl wout splitters atravè rezo Capteur, ogmante iminite fib nan entèferans elektwomayetik. Tès ak mezi konfigirasyon yo itilize splitter tiyo pou kontwole trafik ap viv san entèripsyon sèvis.
Ki sa ki pwochen pou Splitter Teknoloji
Pouse nan direksyon 10G-PON (XGS-PON, 50G-PON) ak aksè milti-longèdonn konvèje ap ogmante ba pou pèfòmans splitter. Operatè ki ko-ki egziste deja GPON ak XGS-PON sou menm fib la bezwen splitter ak pèt ensèsyon plat atravè tout fenèt 1260–1650 nm - nenpòt varyasyon ki depann sou longèdonn-kapab panche yon lyen majinal sou kwen an. PLC teknoloji okipe sa a byen; FBT pa fè sa.
Divizyon dezekilib ap pran traction reyèl. Olye ke yo trete chak pwodiksyon menm jan, splitter dezekilib yo asiyen pouvwa yon fason asimetri - plis bay itilizatè ki byen lwen oswa ki gen gwo-demann, mwens pou moun ki tou pre yo. Sa a amelyore itilizasyon pò epi li ka elimine nesesite pou anplifikatè optik nan senaryo pwolonje -.
Sou bò manifakti, PLC chip dansite kontinye amelyore. Splitter ki sipòte 1×128 sou yon sèl chip yo deja antre nan pwodiksyon, pouse rapò abònen-pa-OLT{-pò pi wo epi redwi pri a pou chak kay ki konekte nan gwo -konstriksyon fib.
Kesyon yo poze souvan
K: Ki diferans ki genyen ant yon Splitter PLC ak yon Splitter FBT?
A: FBT splitter yo fèt pa fib fib fizikman ansanm - senp, bon mache, ak efikas jiska apeprè 1 × 4. Splitter PLC yo fabrike sou yon chip silica lè l sèvi avèk litografi, ba yo pi bon inifòmite, pi laj sipò longèdonn (1260-1650 nm), ak pi gwo rapò fann (jiska 1 × 64). Pou yon pann teknik pi fon, gade sa aFib optik splitter konparezon.
K: Konbyen pèt siyal yon Splitter optik prezante?
A: Sa depann de rapò a fann. Referans ki graj pou chak GR-1209-CORE: 1×2 ≈ 3.5 dB, 1×8 ≈ 10.5 dB, 1×16 ≈ 13.5 dB, 1×32 ≈ 17.5 dB. Valè aktyèl soti nan bon jan kalite splitter PLC tipikman vini nan yon ti kras pi ba pase nimewo sa yo. Etap kritik la se verifye ke pèt total lyen ou - splitter, fib, konektè, episur - rete nan bidjè pouvwa transceiver la.
K: Èske yon sèl Splitter optik travay ak tou de GPON ak EPON?
A: Wi. Tou de estanda yo opere nan fenèt 1260–1650 nm. Yon splitter PLC ki te evalye pou bandpass konplè sa a se pwotokòl-agnostik - li divize pouvwa optik kèlkeswa fòma ankadreman an. Menm bagay la tou aplike pou 10G-PON variants tankou XGS-PON ak 10G-EPON.
K: Ki kote yo ta dwe mete Splitters nan yon rezo PON?
A: Pa gen yon sèl repons dwat. Plasman santralize nan biwo santral la senplifye antretyen men li mande pou plis pase fib. Plasman distribiye - nan kabinèt lari yo oswa sousòl bilding - diminye itilizasyon fib epi redwi pèt dènye-mil, men ajoute plis patiraj jaden pou jere. Pifò operatè yo ateri sou yon fann de-etap: yon 1 × 4 nan kabinè a, Lè sa a, 1 × 8 nan antre bilding lan, bay yon rive konbine 1 × 32 ak pèt jere nan chak etap.
K: Ki konektè mwen ta dwe itilize ak Splitter optik?
A: SC/APC se estanda PON. 8-Polis an angle a pouse pèt retounen anba a -60 dB, sa ki enpòtan pou bon jan kalite transmisyon en. SC/UPC travay pou aplikasyon pou mwens egzijan. Konektè LC parèt nan anviwònman etajè ki gen gwo dansite. Bagay enpòtan an se konsistans - chak konektè, adaptè, ak kòd patch nan chemen an ta dwe menm kalite a pou fè pou evite dezekilib refleksyon.
