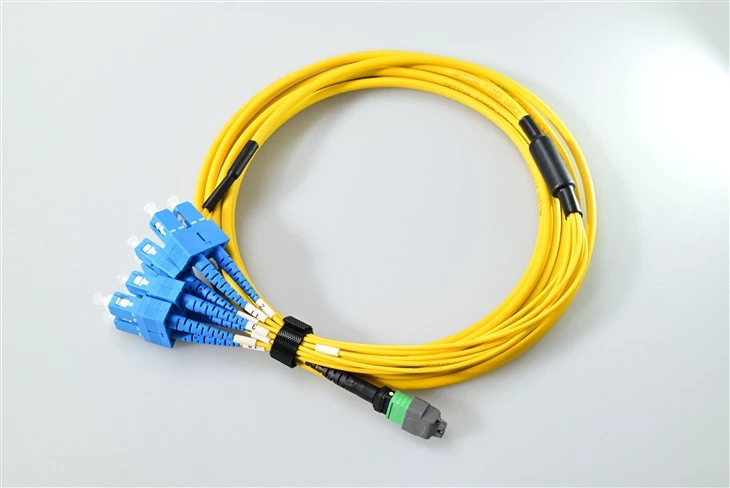

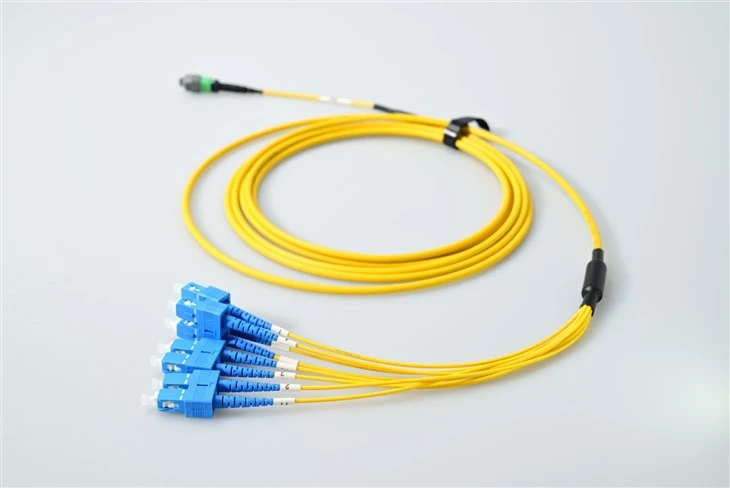

8 CORE SC TO MTP MPO Fibre Patch Cords

A: Li reyèlman vini desann nan sa ou te deja enstale. Si w ap travay ak ekipman eritaj oswa enfrastrikti ki estandadize sou konektè SC - ki te trè komen nan rezo antrepriz ak anviwònman telco anvan LC te vin nouvo estanda a - Lè sa a, SC a MTP/MPO fè tout sans. Nou te gen kliyan amelyore switch debaz yo nan transceiver QSFP 40G oswa 100G, men panno patch ki egziste deja yo ak kouri fib yo tout SC. Kab rupture sa a pèmèt yo konble espas sa a san yo pa rache ak ranplase tout bagay. Anplis de sa, konektè SC yo pi solid epi yo pi fasil pou okipe yo nan anviwònman ki gen gwo-vibrasyon oswa lè teknisyen yo ap travay ak gan.

A: Se konsa, vèsyon ki ba -pèt la sèvi ak férules MT prim-klas ak tolerans fabrikasyon ki pi sere - n ap pale de jeyometri férule ki nan kèk nanomèt. Pèt ensèsyon tipik se anba 0.3dB, ak yon maksimòm de 0.5dB. Pèt estanda itilize, byen, estanda MT ferrules, epi ou pral wè pèt tipik alantou 0.5dB ak yon maksimòm de 0.7dB. Pou kouri kout nan yon sant done - di, 50 mèt oswa mwens - diferans lan onètman neglijab pou pifò aplikasyon yo. Men, si w ap pouse distans ki pi long, fè fas ak bidjè lyen sere, oswa konekte plizyè etap nan kasèt, sa a 0.2-0.3dB siplemantè pou chak pwen koneksyon ajoute rapid. An jeneral, nou rekòmande ki ba-pèt pou lyen 100G misyon-kritik oswa lè w ap pwoteje lavni pou pi gwo vitès.

A: Chak kab fèt espesyalman pou swa singlemode (OS2 9/125μm) oswa multimode (OM3/OM4 50/125μm) - ou pa ka melanje ak matche ak. Aliyman MT ferrule ak gwosè nwayo fib yo diferan ant de kalite yo. Pou multimode, anjeneral w ap itilize sa a ak 40GBASE-SR4 oswa 100GBASE-SR4 transceiver sou OM3 oswa OM4 fib. Pou yon sèl mòd, panse 100GBASE-PSM4 oswa long-rive 40G aplikasyon. Bon nouvèl la se nou koulè-kode yo: jakèt aqua oswa magenta pou multimode, jòn pou singlemode. Jis asire w ke w ap kòmande bon kalite fib la matche ak transceiver ou yo ak enfrastrikti ki egziste deja!

A: Mekanis pouse-rale ki fèmen sou konektè MTP a se onètman yon jwèt-chanje pou enstalasyon ki gen gwo-dansite. Olye pou yo peze tradisyonèl yo-pou-lage onglet ke ou ta jwenn sou konektè LC oswa SC, ou literalman jis rale dwat tounen pou dekonekte - pa gen okenn jimnastik dwèt yo nesesè. Sa a se gwo lè w ap travay nan yon panèl patch restrenn ak plizyè douzèn fib chaje nan sere. Mwen te wè teknisyen lite pou 10 minit ap eseye rive alantou lòt câbles peze yon tab lage. Avèk push-pull, ou ka dekonekte ak yon sèl men, menm nan etajè ki gen plis moun. Anplis de sa, li diminye risk pou aksidantèlman dekonekte mal kab la oswa domaje koneksyon adjasan yo.

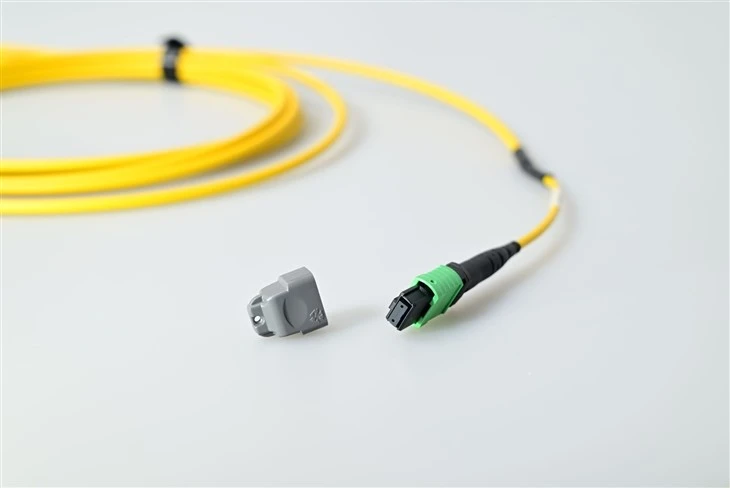

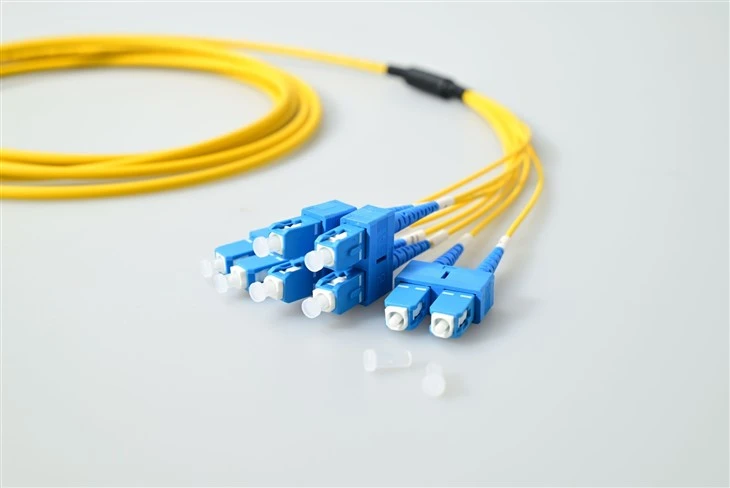

A: broch gid yo se sa ki fè majik la rive ak konektè MTP / MPO. Yo se pikèt metal ultra-precis (nou ap pale micron-tolerans nivo) ki aliman férule MT a lè ou konekte konektè a. Men kontra a: vèsyon "gason an" gen broch yo, vèsyon "fi" a gen twou pou resevwa yo. Pifò nan 8-nwayo SC nan câbles MTP/MPO nou yo vini ak konektè MTP fi (pinless) sou fen MTP, ki se estanda pou konekte ak transceiver QSFP oswa panno patch. Transceivers yo ak panno yo gen konektè gason yo (epingle). Se konsa, lè w ap kòmande, ou pral vle fanm MTP sof si ou gen yon aplikasyon espesifik ki mande otreman. SC fen a? Standard duplex SC konektè, pa gen anyen anpenpan la.

A: Nou ofri tout twa, epi chak gen plas li. Kab wonn se pi komen an - li solid, fasil pou wout atravè sistèm jesyon kab, ak fleksib ase pou viraj sere. Ou pral wè sa ak yon jakèt 3.0mm dyamèt. Oval kab se pi plat, ki ka bèl pou routage anba etaj ki wo oswa nan plato kab orizontal sere. Riban toutouni se pi kontra enfòmèl ant - li literalman jis fib riban ak yon jakèt pwoteksyon minim. Sa bon pou enstalasyon ultra-wo-dansite kote chak milimèt konte, men li mwens solid pou manyen sevè. Pou pifò aplikasyon pou sant done, nou rekòmande kab wonn ki solid la. Li nan plas la dous ant fleksibilite, durability, ak fasilite nan enstalasyon.

A: Polarite ka jwenn konfizyon, men isit la nan vèsyon an senp: pou yon estanda 8-fib SC a MTP/MPO eklatman, anjeneral w ap gade nan tip B polarite (yo rele tou Metòd B). Sa vle di fib 1 sou yon bout konekte ak fib 8 sou lòt la, fib 2 ak fib 7, ak sou sa – li se yon "kle-jiska kle-desann". Sa a se sa ou bezwen pou konekte yon transceiver 40G QSFP + nan kat pò duplex SC. Kalite A polarite se dwat-a (fib 1 a fib 1), ki se mwens komen pou aplikasyon pou levasyon. Kalite C enplike nan kwaze pè, ke ou ta itilize ak konfigirasyon kasèt espesifik. Anba liy: sof si konsepsyon rezo ou a espesifye otreman, ale ak Kalite B pou aplikasyon QSFP. Nou ka mache w nan konfigirasyon egzak la si ou voye nou dyagram rezo w la.

A: Kodaj koulè se zanmi w pou idantifikasyon rapid ak anpeche melanj-. Men estanda: aqua jacket=OM3 multimode (10G rated), magenta/vyolèt=OM4 multimode (40/100G rated), jòn=OS2 singlemode. Lojman MTP/MPO a tou swiv sa a - ou pral wè lojman ble pou UPC polish ak vèt pou APC polish sou singlemode. Gen kèk manifaktirè ajoute varyasyon pwòp yo, men sa yo se estanda endistri yo. Èske li enpòtan fonksyonèl? Pa reyèlman - yon kab jòn ap travay jis byen osi lontan ke fib anndan an se kalite ki dwat. Men, operasyon an, li enpòtan yon tòn. Kodaj koulè ede teknisyen yo imedyatman konnen ki sa yo ap travay ak, diminye erè enstalasyon, epi fè depanaj pi vit. Anplis de sa, odit rezo ak dokiman yo pi fasil lè ou ka jis gade koulè kab.
