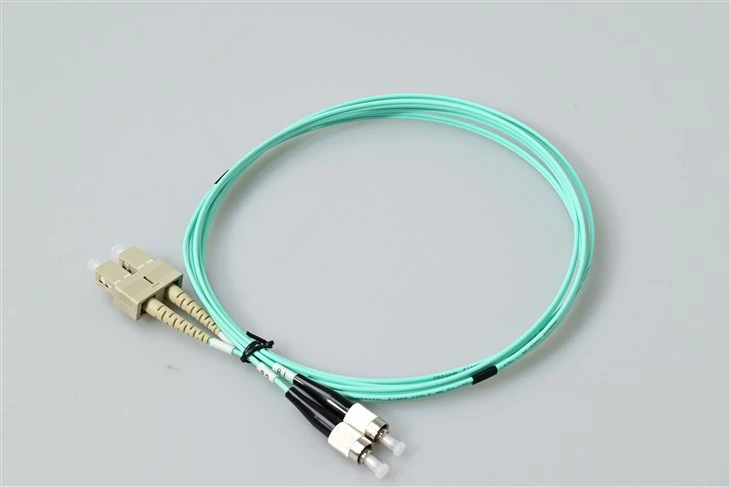

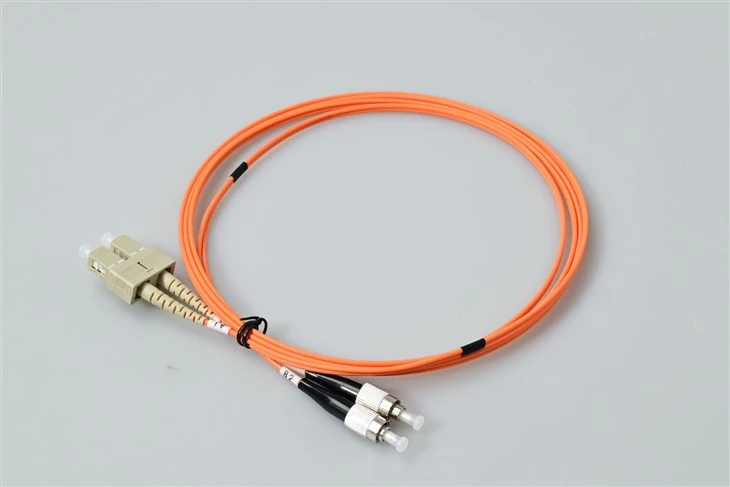

Ki sa ki SC FC patch kab?
SC -FC fibre patch kabak de konektè fib SC fini nan tou de bout se kalite ki pi souvan itilize fib optik nan endistri an. Konpare ak lòt komen fibre optique câbles, FC fibre câbles ofri dansite anwo nan syèl la ak yon bòn pèfòmans nan pifò aplikasyon.
Câbles nou yo 100% optik enspekte ak teste pou pèt ensèsyon.
Câbles LSZH yo fè ti lafimen e pa gen alojene, adapte pou zòn câblage estriktirèl orizontal.
Spesifikasyon
| Kalite Connector | SC UPC pou FC UPC | Mòd fib | Jòn 9/125μm |
| Fibre Klas | G657A/G652D | Longèdonn | 1310/1550nm |
| Pèt Ensèsyon | Mwens pase oswa egal a 0.3dB | Retounen Pèt | Pi gran pase oswa egal a 50dB |
| Min. Reyon Bend (nwayo fib) | 10mm | Min. Reyon koube (kab fib) | 10/5D (dinamik/estatik) |
| Konte fib | Duplex | Kab Jacket | LSZH |
| Tanperati Fonksyònman | -20 ~ 70 degre | Tanperati Depo | -40 ~ 80 degre |
Metòd klasifikasyon nan câbles optik
Fib optik kab se yon liy kominikasyon ki sèvi ak fib optik satisfè kondisyon pèfòmans optik kòm mwayen transmisyon pou reyalize transmisyon siyal optik. Li konsiste de eleman tankou nwayo kab la, eleman ranfòsman, ak djenn, epi li ka gen ladan tou eleman adisyonèl tankou kouch ki enpèmeyab, kouch tanpon, kouch izolasyon, ak kouch zam jan sa nesesè.
Metòd klasifikasyon nan kab optik sitou gen ladan sa ki annapre yo:
Pa mwayen transmisyon: kategori nan yon sèl -câbles fib optik mòd ak câbles fib optik multimode.
Dapre estrikti debaz kab la: li divize an kab optik bloke, kab optik skelèt, kab optik tib santral, kab optik riban, ak kab optik plat.
Konpozan ranfòse: kategori nan kable optik ki pa-metalik, kab optik estanda, ak kab optik eleman ranfòse.
Pa metòd enstalasyon: divize an kab optik kanal, kab optik anlè, dirèk -ki antere kab optik, ak kab optik soumaren.
Ki baze sou anviwònman itilizasyon yo, yo klase nan câbles optik andedan kay la ak câbles optik deyò.
Aplikasyon
Rezo FTTH/FTTX
- Koneksyon OLT ak ODF nan biwo santral yo
- PON rezo ekipman interconnexion
- Distribisyon optik ankadreman plak
- Melanje ekipman APC / UPC pon
Sant done ak rezo antrepriz
- SFP/SFP+ koneksyon modil transceiver
- Gwo -panèl panèl dansite kwa-konekte
- Sèvè-pou-chanje entèkoneksyon fib yo
- 1G/10G/25G/40G/100G Ethernet lyen
Telekominikasyon
- Ekipman DWDM/CWDM kwaze-koneksyon
- Sistèm transmisyon long-
- Enfrastrikti rezo transpòtè-
- Wireless estasyon baz backhaul
Tès & Mezi
- Koneksyon OTDR ak pouvwa optik mèt
- Tès laboratwa ak anviwònman R&D
- Depanaj rezo ak dyagnostik
- Referans kab pou mezi pèt
FAQ
K: Ki diferans ki genyen ant konektè APC ak UPC sou kòd patch sa a?
A: Bon kesyon - sa a se youn nan bagay ki pi komen moun mande sou! Fen APC (Angled Physical Contact) gen yon 8 -degre poli angle sou ferrule a, ki ba ou ekselan pèt retounen nan pi gwo pase oswa egal a 60dB lè w dirije limyè reflete lwen nwayo fib la. Fen UPC (Ultra Physical Contact) gen yon poli plat, ki gen fòm dòm -ki gen pèt retounen Pi gran pase oswa egal a 50dB. Nou te fèt kab ibrid sa a espesyalman pou sitiyasyon kote ou bezwen pon ekipman ak diferan kalite konektè - tankou konekte yon OLT APC-termine ak yon panèl patch UPC. Konektè vèt la se bò APC ou a, ble se UPC - koulè-kode pou ou pa pral melanje yo nan jaden an.
K: Èske mwen ka konekte yon konektè APC nan yon pò UPC, oswa vis vèrsa?
A: Mwen pral onèt - sa a se yon bagay nou konseye anpil kont. Men poukisa: Ferrule APC a gen ang sa a 8-degre, kidonk si ou ploge li nan yon adaptè UPC plat, ferrul yo pa pral kwaze byen. Ou pral jwenn yon espas lè, ki vle di pèt ensèsyon masiv (n ap pale 2-3dB oswa plis) ak domaj potansyèl nan tou de ferrule fen-fas. Se egzakteman poukisa nou fè câbles ibrid sa yo - pou ou ka byen konekte ekipman APC ak ekipman UPC san fòse konektè enkonpatib ansanm. Toujou matche ak adaptè APC ak APC ak adaptè UPC ak UPC nan chak bout.
K: Poukisa jakèt kab la jòn? Èske koulè enpòtan?
A: Jòn se koulè estanda endistri a pou kab fib singlemode - li pa sèlman pou aparans! Swiv TIA-598 koulè kodaj ede teknisyen imedyatman idantifye kalite fib nan jaden an. Lè w ap travay nan yon kabinè ak dè santèn de kòd patch, ke yo te kapab tach singlemode (jòn) kont multimode (zoranj pou OM1/OM2, aqua pou OM3/OM4) yon ti koutje sou ekonomize tan ak anpeche erè ki koute chè. Nou respekte estanda sa yo atravè tout pwodwi nou yo, kidonk enstalasyon w la rete òganize epi konfòme ak pi bon pratik endistri yo.
K: Ki pèt ensèsyon tipik mwen ta dwe atann?
A: kòd patch LC APC a LC UPC nou yo spesifye nan mwens pase oswa egal a 0.3dB pèt ensèsyon, men onètman, pifò inite nou bato yo vini nan alantou 0.15-0.2dB - nou teste chak kab sèl anvan li kite etablisman nou an. Pou fen APC, w ap resevwa pèt retounen pi gran pase oswa egal a 60dB, ak fen UPC la delivre pi gran pase oswa egal a 50dB. Nimewo sa yo enpòtan pou kalkil bidjè lyen ou yo, sitou nan aplikasyon ki long-oswa gwo vitès. Si ou bezwen rapò tès pou yon pakèt espesifik, jis mande - nou kenbe dosye epi nou ka bay done tès endividyèl yo.
K: Kisa "duplex" vle di? Èske mwen bezwen senp oswa duplex?
A: Duplex vle di ou te gen de fib nan yon sèl kab - youn pou transmèt, youn pou resevwa. Pifò ekipman rezo yo itilize koneksyon duplex paske done ap koule nan toulède fason an menm tan. De konektè LC yo sou chak bout yo koupe ansanm ak yon clip duplex, fè enstalasyon pwòp epi òganize. Si w ap konekte yon transceiver SFP estanda ak yon panèl patch, duplex se sa ou bezwen. Nou ofri vèsyon senp (yon sèl fib) tou - sa yo anjeneral yo itilize pou aplikasyon espesifik tankou transceiver bidireksyon oswa lè w ap jis ajoute yon tiyo siveyans.
K: Kouman mwen ta dwe netwaye konektè yo, ak konbyen fwa?
A: Konektè pwòpte se gwo - nou wè plis pwoblèm ki te koze pa ferrules sal pase nenpòt lòt bagay. Netwaye toulède bout yo anvan chak ensèsyon lè l sèvi avèk ti sèvyèt-gratis oswa yon netwayaj klike-style ki fèt pou konektè LC. Menm yon ti patikil pousyè ka lakòz pèt 0.5dB oswa plis. Konektè nou yo vini ak bouchon pwoteksyon pousyè – kenbe sa yo sou chak fwa kab la pa ploge nan. Pou fen APC espesyalman, kontaminasyon se pi kritik paske nan sifas la Angle. Yon netwayaj rapid pran 10 segonn epi li ka sove ou èdtan depanaj.
K: Ki reyon koube mwen bezwen kenbe pandan enstalasyon an?
A: Nou itilize G.657.A1 bend-fib ensansib nan câbles sa yo, ki se pi plis padon pase fib G.652.D tradisyonèl yo. Reyon pliye minimòm anba chaj se 10mm - sa se apeprè dyamèt yon kreyon. Pou enstalasyon estatik (kab nan rès), ou ka ale menm pi sere. Sa enpòtan anpil nan anviwònman ki gen gwo -dansite tankou panno plak kote espas sere. Sa te di, pa ale fou - viraj pi sere toujou ogmante atenuasyon yon ti kras. Bay câbles ou kèk kanson epi sèvi ak bon jesyon kab, epi ou pral gen zewo pwoblèm.
K: Èske kab sa a ka sipòte 10G oswa pi wo vitès?
A: Absoliman - OS2 singlemode fib ka okipe prèske nenpòt vitès ou voye jete nan li, soti nan 1G tout wout la jiska 400G ak pi lwen. Pleasant a pa limite pa fib nan tèt li; li detèmine pa transceiver ou yo. Kab sa a travay pafètman ak 10GBASE-LR, 25GBASE-LR, 40GBASE-LR4, 100GBASE-LR4 - ou non li. Pou kouri long-, singlemode nan 1310nm ka rive nan 10km, ak nan 1550nm w ap gade nan 40km+. Si w ap konstwi enfrastrikti, singlemode se prèv lavni-pou tou sa k ap vini apre.
