"Poukisa rezo kanpis 10G mwen an toujou an reta lè mwen te itilize pi bon fib mòd sèl la?"

Sa te mesaj panike soti nan yon sistèm entegre twa jou anvan yon inivèsiteKanpis konplè optikpasasyon. Nan laboratwa a,Single Mode vs Multimodesanble yon senp konparezon fèy espesifikasyon. Sou yon sit travay reyèl? Istwa diferan. Nou te wè pwojè deraye paske yon moun marye yon konektè ble UPC ak yon adaptè vèt APC. Oswa souzèstime bidjè a lyen ONT. Oswa kònen bidjè a sou transceiver mòd sèl pou kouri 100-mèt ki te kapab itilize pi bon mache optik multimode.

Avèk FTTO vin nouvo estanda, seleksyon fib te deplase pi lwen pase "mòd sèl pou lontan, multimode pou kout." Si apwòch câblage ou a bloke nan teritwa liv lekòl -Onètman, ou ta ka plante min pou amelyorasyon nan lavni.

Imajine sa a: yon kanpis 50-bilding ki p ap bezwen yon sèl ranplasman kab pandan 20 ane. Sa a se pwomès la nan yon byen fètGid kabl POLaplikasyon. Men, chemen an la? Plen ak pyèj. LC oswa SC/APC? Mòd sèl konplè nan kouri orizontal, oswa kenbe multimode pou konsève pou sou modil optik? Yon sèl spesifikasyon konektè mal pa jis retade delè ou. Li miltipliye tèt fè mal antretyen pou ane.

Ann sote definisyon fizik ou te wè yon santèn fwa. Objektif la isit la: ede w pran desizyon sa a "byen premye fwa".

Nimewo yo ki aktyèlman enpòtan

Ou te wè tablo konparezon estanda a. Dyamèt nwayo, longèdonn, distans. Te gen li. Men, tablo sa yo pa di w istwa reyèl la: desizyon an sèl mòd vs multimode se sou lajan. Pa fizik.

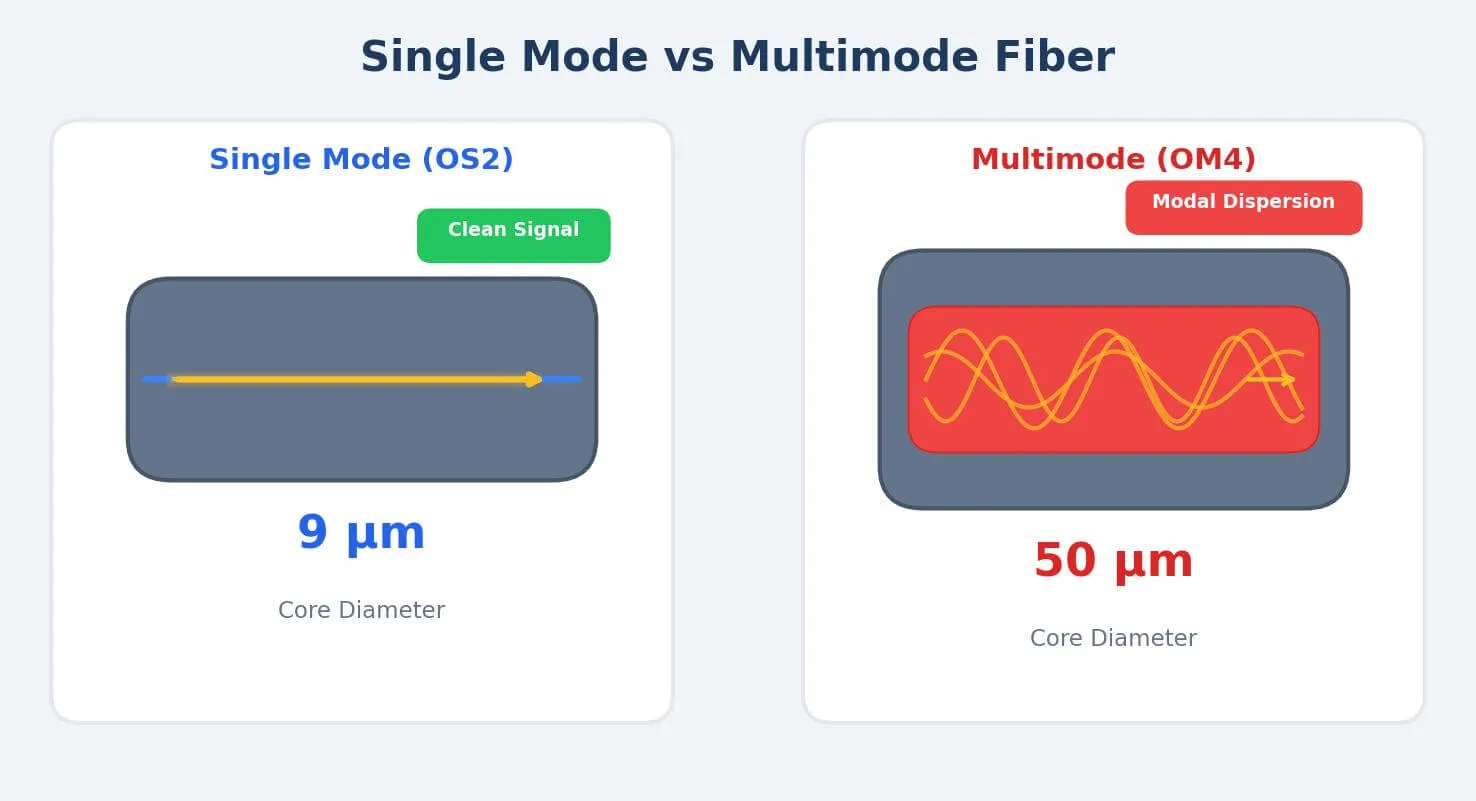

Panse a li fason sa a. Mòd sèl se yon machin espò-yon reyon limyè desann nan yon nwayo ki tèlman mens (9 mikro) ke yon cheve imen sanble gra an konparezon. Siyal pwòp, vwayaje 10, 20, 100 kilomèt san yo pa bezwen yon ogmantasyon. Multimode se kamyon pickup la. Nwayo ki pi laj (50 mikro-toujou pi mens pase cheve, men 6 fwa pi gwo), plizyè reyon limyè k ap rebondi ansanm. Pi fasil pou travay avèk, pi bon mache pou konekte. Men, travès rebondi sa yo kòmanse entèfere apre kèk santèn mèt. Siyal vin labou.

Gade pèlen an? Single mòd kab pi bon mache. Men, transceiver yo koute 3-5 fwa plis. Pou yon kanpis 500-pò, diferans sa a frape $30,000-50,000 nan optik sèlman. Nan pwojè 2023-2024 nou yo atravè Azi Sidès, nou te wè ekip akizisyon yo te boule nan yon sèl mòd egzak kalkil-davwa sa a "pou prèv lavni" sou kouri kout, Lè sa a, dekouraje lè depans transceiver soufle bidjè a.

Kounye a-Achitekti POL chanje tout bagay.Kanpis konplè optikdeplwaman lè l sèvi avèk POLmandemòd sèl. Pa gen chwa ki enplike. Teknoloji a sèvi ak GPON longèdonn -divizyon multiplexage-de longèdonn vwayaje nan direksyon opoze sou yon sèl fil fib. Travay sèlman ak transmisyon pwòp mòd sèl la.

Kidonk, si w ap bati POL, sote deba multimode la. Men tradisyonèl Ethernet? Se laSeleksyon fib pou LAN optikvin konplike.

Poukisa SC/APC domine POL (ak sa k ap pase lè w melanje koulè)

Rezo kanpis tradisyonèl yo sanble ak yon pye bwa. Nwayo switch nan rasin lan, switch distribisyon nan branch, switch aksè sou chak etaj. Anpil ekipman, anpil pouvwa, anpil bagay ki kraze.

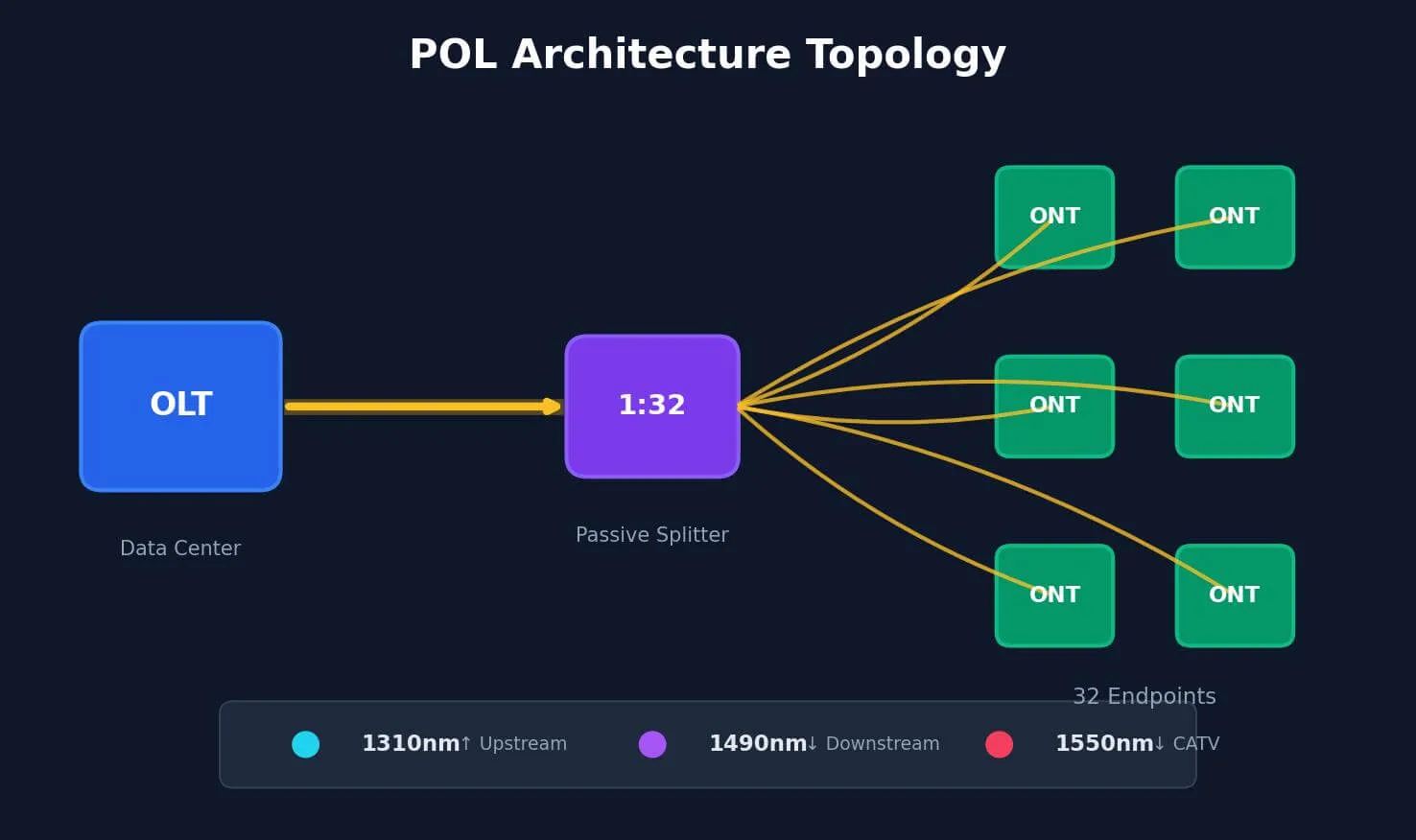

POL plati sa. Yon OLT santral konekte atravè splitter pasif ak ONT nan chak biwo oswa chanm. Pa gen switch entèmedyè. Pa gen klozèt IDF sou chak etaj. Jis fib, splitters, pwen final.

[Sant Done] → OLT → Single Fibre → 1:32 Splitter → 32 ONTs

En: 1490nm|En: 1310nm|Tou de sou yon sèl fil fib

Splitter yo konplètman pasif. Pa gen pouvwa, pa gen okenn elektwonik, pa gen anyen echwe. Limyè ki soti nan OLT la frape yon splitter 1:32 epi divize an 32 kote. Tankou yon kawotchou jaden ki gen yon awozwa 32-fason, eksepte w ap divize limyè lazè, pa presyon dlo.

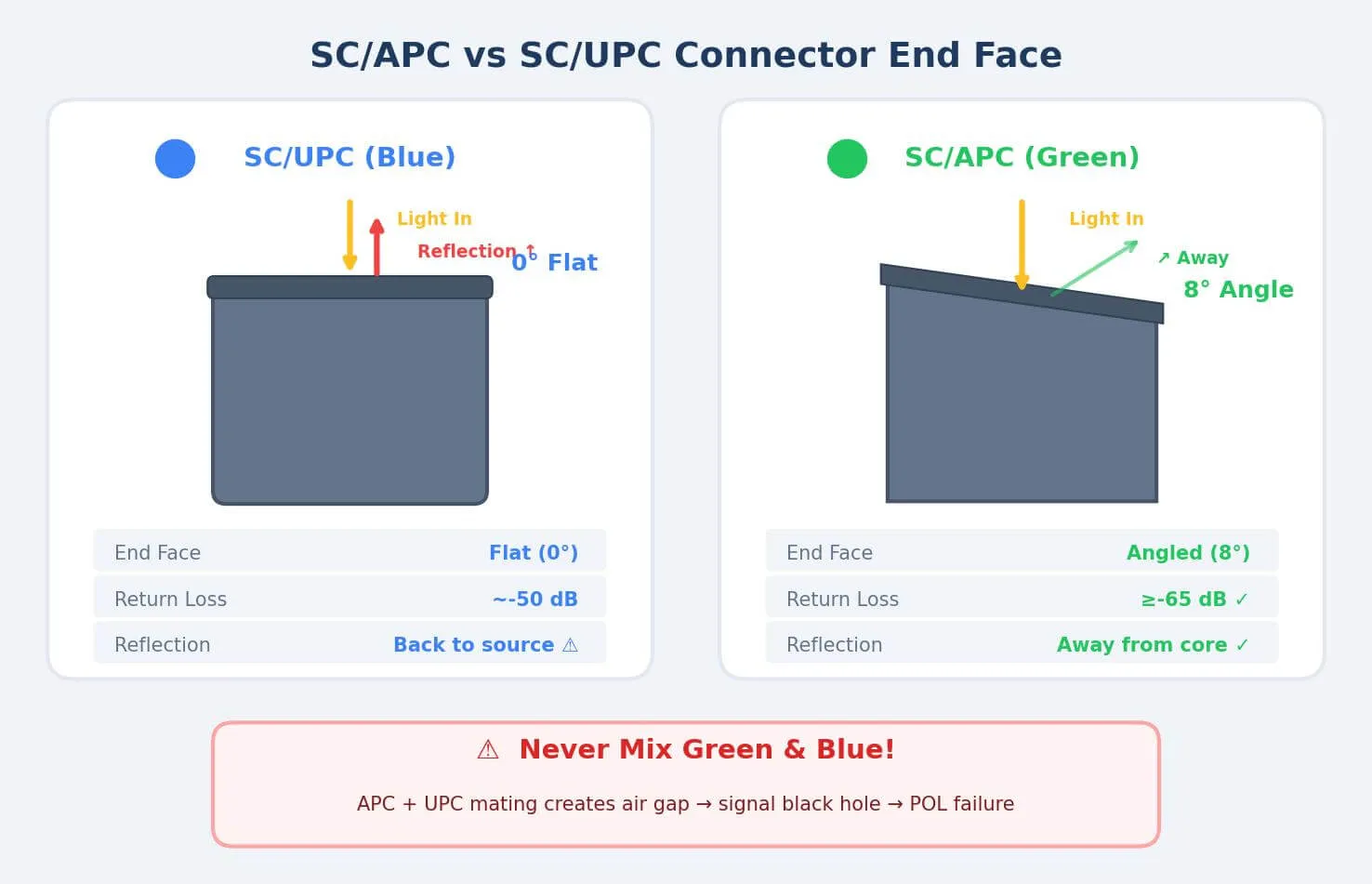

Detay kritik pifò gid sote: POL itilize konektè SC/APC prèske inivèsèl. "APC" la vle di Angled Physical Contact-ferrule poli a 8 degre olye pou yo plat. Lè limyè frape yon sifas ki plat (UPC), kèk rebondi tou dwat tounen nan direksyon sous la. Nan POL bidireksyon, refleksyon sa yo kreye bri. Plis pase plizyè douzèn pwen koneksyon, bri akimile.

Figi APC an angle a rebondi refleksyon lwen nwayo a. Retounen pèt gout soti nan ~-50 dB (UPC) a -65 dB oswa pi bon (APC). Apeprè 30 fwa mwens reflete limyè ki fè li tounen. An tèm POL? Diferans ant siyal pwòp ak yon sèl degrade.

TIA Fibre Optique Fòmasyon Konsèy mete li tou senpleman: SC/APC se estanda pou rezo optik pasif paske karakteristik pèt retounen enpòtan nan sistèm bidireksyon. Pa dezyèm-devine sa a-ale SC/APC.

Kisa k ap pase lè ou melanje vèt ak ble:

Nou te wè sa sou yon pwojè GPON otèl entelijan ane pase a. Antreprenè a te itilize SC/APC (vèt) nan etaj-sòti splitter nivo-ki kòrèk. Men, Lè sa a, bay chanm yo SC / UPC (ble) kòd patch pou koneksyon yo ONT. Fizikman, li ploge pous elektrik? Dezas.

Figi an Angle rankontre yon figi plat kreye yon ti espas lè. Zòn kontak retresi pou prèske anyen. Pèt retounen desann. Reflete pouvwa optik deklanche gwo-alam refleksyon nan OLT la. Pi mal -lè siyal 1550nm CATV la te pase nan pi gwo pouvwa, refleksyon espas lè yo te lakòz ONT nan chanm kwen yo tonbe offline repete. Envite yo plenyen. Jesyon panike. Reparasyon an mande pou re-rale kòd patch pou 200+ chanm yo.

Nan yon rezo tout-optik, vèt-nan-ble se pa "yon ti kras pi dousman." Li se yon twou nwa siyal. Ogmantasyon pèt ensèsyon 1dB sa a sanble ti -men sou yon lyen divize 1:64, se pay la ki kraze sistèm nan.

Desizyon deplwaman reyèl

Zo rèl do a soti nan sant done nan premye splitter.Sa a se gran wout ou. Tout bagay ap koule nan li. POL la vle di sèl mòd OS2 ak SC/APC-pa gen diskisyon. Men, klas kab, pre-termine vs jaden-termine, konte fib rezèv? Toujou desizyon yo pran.

Pou kouri anba 2km (pifò zo rèl do kanpis), estanda OS2 okipe travay la. Fib ki ba -premium? Overkill sof si w ap pouse chèn splitter trè long oswa planifye amelyorasyon 25G-PON. Pèt ensèsyon pou chak konektè ta dwe rete anba 0.3 dB-espesifye sa nan RFQ ou a, mande rapò tès yo.

Pre-câbles kòf yo koute plis, men ekonomize tan enstalasyon yo. Pou lopital oswa inivèsite kote minimize dezòd pwoblèm? Li vo. Nouvo konstriksyon ak tan pou rezèv? Revokasyon jaden travay byen. Pou gwo -terminasyon dansite nan OLT la,konektè fib optikki fèt pou etajè-aplikasyon pou mòn fè idantifikasyon pò ak aksè pi fasil pandan antretyen.

Distribisyon câbles de splitters pou ONTs.

Sa a se koteKonektè fib FTTOvin enteresan. Pa gen yon sèl kab-32 kab soti nan chak splitter nan 32 kote. Miltipliye pa konte splitter. Kanpis mwayen gwosè ka gen 50+ splitter k ap sèvi 1,500+ pwen final. Anpil konektè.

SC/APC rete default. Men tcheke espesifikasyon ONT ou yo dabò-kèk modèl ki pi nouvo yo itilize pò LC/APC. Si se konsa, ou ka kouri LC-câbles fini nan tout (pi netwaye) oswa itilize SC-LC adaptè ibrid nan splitter la (ajoute pwen koneksyon). Nou jeneralman rekòmande premye opsyon an. Chak adaptè se yon pwen echèk potansyèl.

Poukisa bon jan kalite konektè enpòtan nan echèl:

Yon diferans 0.1 dB pou chak konektè son trivial. Miltipliye atravè plizyè santèn koneksyon-se pa sa. Tipik 1:32 POL achitekti gen ~ 28 dB bidjè pèt total. Splitter manje 15-17 dB. Atenuasyon kab pran kèk plis. Sa kite petèt 8-10 dB pou tout pèt konektè. Konektè bon mache pouse ou sou bidjè sou kouri pi long.

Tradisyonèl Ethernet zo rèl do (lè ou pa ap fè POL).Se pa tout moun ki pare pou POL. Renove enfrastrikti ki egziste deja? Kontrent bidjè? Tradisyonèl Ethernet switch toujou ap travay. Diferan desizyon fibre menm si.

Anba 300 mèt-etaj-a-etaj, bilding adjasan-OM4 multimode ak LC duplex gen sans ekonomik. Ekonomi transceiver (SR vs LR modil) ajoute lè konekte plizyè douzèn switch. Kalkil la vire nan 300+ mèt. Lit multimode, espesyalman nan pi gwo vitès.Itilizasyon sèl mòd nan Campus Networklyen entè-bilding bay lajè lajè san limit. Enstale yon fwa, sipòte 10G, 100G, 400G-kèlkeswa sa ki vini apre.

LC/UPC (pa APC) travay byen pou Ethernet pwen-a-. Pa gen WDM bidireksyonèl, kidonk depans siplemantè APC ak swen manyen pa nesesè.

Koneksyon Desktop ak Solisyon anvlòp Zòn

FTTO la vle di Fib rive nan biwo a. Anviwònman diferan pase yon sant done. Kab yo pran kout pye. Chèz woule sou yo. Anplwaye netwayaj boul bagay yo. LaGid seleksyon fib konektèpou Desktop priyorite durability.

Bend-fib ensansib (BIF) pa-negosyab. Fib estanda pèdi siyal nan viraj sere. BIF okipe reyon koube jiska 7.5mm-pi sere pase dwèt woz ou. Pre-koupe kòd patch (2m, 3m, 5m) ekonomize tan kont revokasyon jaden nan chak biwo. Diferans pri minimòm, evite varyasyon nan pozisyon enstalasyon gòch.

Defi biwo ouvè a:

Sou yon pwojè pou yon gwo konpayi entènèt -konplètman louvri layout biwo-designer a te refize monte nenpòt plato kab vizib sou kolòn sipò yo. Route dirèk soti nan zo rèl do a nan chak biwo vle di fib toupatou. Kochma pou kenbe.

Solisyon nou an: Zòn anvlòp nan plenn plafon an oswa anba etaj ki wo a. Kouri milti-fibre MPO kòf soti nan zo rèl do a nan chak bwat zòn. Anndan bwat la, kraze kòd patch LC Uniboot k ap sèvi 6-8 estasyon travay ki tou pre.

Peman an? Lè estasyon travay yo deplase (epi yo toujou fè), ou pa manyen fib zo rèl do nan plafon an. Jis chanje kòd patch 3 mèt la nan bwat zòn nan. Estimasyon kliyan nou an: 70% rediksyon nan pri travay MAC (deplase/ajoute/chanjman). Plis pase 3 ane nan reòganizasyon biwo, ki ajoute moute.

Detay kritik: nan bwat zòn ki sere, konektè LC Uniboot oswa Push-Pull Tab obligatwa. Lè 12 kòd patch yo ploge nan, konektè LC estanda pa kite ase plas dwèt yo retire anyen. Nou te aprann sa a yon fason difisil sou yon pwojè modènizasyon-te oblije deploge mwatye bwat la jis pou jwenn aksè nan yon sèl kab.

Kesyon Lajan

Tout moun mande sou pri. Repons depann sou delè ou. POL koute plis davans (OLT ak ONT yo pa bon mache) men ekonomize dramatikman sou tout lòt bagay-espesyalman sou 10 ane.

Pann ki graj pou 500 pwen final. Sa yo se estimasyon endistri yo, pa garanti sitasyon yo-kilométrage ou varye selon machann, rejyon, espesifik.

Ki kote POL ekonomize pi plis: espas etaj ak pouvwa. Rezo tradisyonèl yo bezwen IDF klozèt chak etaj-switch, UPS, èkondisyone. POL ranplase tout sa yo ak splitter pasif ki pa bezwen kouran, pa gen refwadisman, ki anfòm nan yon bwat miray -monte gwosè yon liv. Dokiman FTTO Huawei a reklame 50-70% rediksyon pouvwa-sa se yon figi maketing, pran li kòmsadwa avèk dout-men direksyon an reyèl. Mwens aparèy aktif vle di mwens elektrisite ak mwens chalè pou retire.

Salte se lènmi ou (leson $500 la)

Yon bagay lavant bwochi pa mete aksan sou: kontaminasyon se kòz prensipal echèk rezo fib. Pa echèk ekipman. Pa domaj kab. Salte.

Fib mòd sèl gen yon nwayo 9-mikwomèt. Yon espèk pousyè envizib nan je ou bloke 10% + nan transmisyon limyè. Lwil anprent kreye ase pèt pou lage yon koneksyon. Nan sistèm POL ak bidjè lyen sere, kontaminasyon nan kèk pwen kaskad nan pwoblèm rezo-lajè.

$500 ki te tounen $5,000:

Pwojè kanpis Azi Sidès. Kliyan koupe apeprè $500 nan twous netwayaj pwofesyonèl nan bidjè a. "Jis sèvi ak bouchon pousyè epi fè atansyon." Pèmèt travayè yo enstale san ekipman enspeksyon apwopriye.

Yon semèn apre transmisyon, apeprè 15% nan lyen yo te montre pèt pake san rezon. Ekip Jeni te oblije retounen ak ekipman OTDR, rale konektè youn pa youn, enspekte chak figi fen. Jwenn: pifò férules ki kontamine yo te grate pa patikil pousyè pandan enstalasyon an. Domaj irevokabl.

Dènye bòdwo: ~100 kòd patch ranplase ($2,000 materyèl), twa jou travay pou de teknisyen ($3,000+), plis domaj repitasyon yon transfè ki echwe. "Epay" $500 yo koute yo 10 fwa.

Yon figi fen konektè fib pi frajil pase yon boul je. Anba 400x agrandisman, yon patikil pousyè sanble ak yon kratè sou lalin lan. Si w pa achte zouti netwayaj, bidjè trip pou reparasyon.

Enspeksyon anvan kwazman obligatwa. Yon mikwoskòp fib 400x koute kèk santèn dola epi anpeche dè milye nan depanaj. Chak konektè enspekte anvan ploge-pandan enstalasyon ak nenpòt antretyen. Pwotokòl netwayaj: siye sèk an premye (lint-gratis), netwaye mouye ak 99% + alkòl izopropilik si sa nesesè, sèk ankò, re-enspekte. Pran 30 segonn. Sote pran èdtan pou fè dyagnostik pita.

Planifikasyon pou sa k ap vini apre

Campus fibre dire 15-25 ane. Kab ou enstale jodi a ap toujou la lè teknoloji nou poko envante vin estanda.

Bon nouvèl pou POL: kouch fizik la sipòte tout plan wout la. Aktyèl GPON kouri 2.5 Gbps en. 10G-PON (XGS-PON) deja disponib. 25G{-PON nan esè. 50G{-PON nan devlopman estanda. Tout sèvi ak menm fib ak konektè-sèlman chanjman ekipman OLT ak ONT.

OFS Optics fè remake ke pandan ke multimode okipe pifò distans antrepriz adekwat, avantaj lajè mòd sèl la vin pi pwononse kòm pousantaj done yo ogmante. Yo rekonèt tandans nan direksyon sèl mòd kòm prim transceiver etwat.

A Kanpis konplè optikbati sou yon sèl mòd manch Wi-Fi 7 backhaul (milti-gigabit pou chak AP), siveyans videyo 8K, dansite IoT nou pa ka predi-san nou pa manyen kabl. Sa a se valè a nan jwenn enfrastrikti dwa premye fwa.

Kisa pou mete nan RFQ ou a

Lè apwovizyone konektè pou yonGid kabl POL-konfòme deplwaman, presize minimòm sa yo:

Pèt ensèsyon: mwens pase oswa egal a 0.25 dB tipik, mwens pase oswa egal a 0.35 dB max

Pèt retounen (APC): Pi gran pase oswa egal a 65 dB

Ferrule: Zirconia seramik

Sik kwazman: Pi gran pase oswa egal a 500 ak mwens pase oswa egal a 0.2 dB chanjman

Dokimantasyon: rezilta tès endividyèl oswa sètifika pakèt

Pou deplwaman misyon-kritik, founisè ki gen-manifakti nan kay (pa konpayi komès ki bay plizyè faktori) bay bon jan kalite ki pi konsistan.Evolux Fibreofri faktori-pwodwi dirèk ak dokiman tès antrepriz POL pwojè yo mande yo.

Rapò rezèv ki vo bidjè: 5-10% pou asanble pre-termine, 15-20% pou konektè ki ka enstale sou teren (kont pou echèk revokasyon), 10-15% pou kòd patch pou okipe MAC premye ane yo.

Referans rapid

Chanjman an nan direksyonKanpis konplè optikachitekti ap akselere kòm antrepriz dekouvri ekonomi operasyon ak enèji. Kit w ap deplwaye POL pou yon nouvo bilding oswa amelyore enfrastrikti tradisyonèl yo, desizyon konektè ou pran pandan enstalasyon yo detèmine fyab pou pwochen deseni oswa dekad la. Jwenn yo dwa premye fwa.
