Poukisa divize dezekilib fè sans pou pwojè FTTH nan zòn riral yo

Konsepsyon an te travay. Li jis pa t 'fason ki pi efikas konekte 32 kay gaye ki mens.

Konvèsasyon sa a se trè tipik nan sa nou wè akRiral FTTHpwojè yo. Defi a se pa posiblite teknik-se ekonomi. Epi yon fwa ou kòmanse optimize pou pri pou chak kay pase nan zòn ki ba-dansite, ou fini gade seryezman sou divize dezekilib.

Se konsa, sa ki aktyèlman ap pase isit la? Pwoblèm nan vini nan yon dezakò fondamantal ant fason tradisyonèl achitekti PON travay ak ki jan abònen nan zòn riral yo distribye fizikman.

Nan yon katye dans, ou ka gen 64 kay nan yon reyon 500 mèt nan yon kabinè splitter. Ou enstale yon splitter 1:64, kouri kout kab gout nan chak kay, ak ekonomi an travay trè byen. Pri splitter la divize atravè 64 abonnés. Kout kab yo kout. Tout moun kontan.

Koulye a, imajine yon wout riral. Ou te gen petèt 30 kay stringed deyò sou 20 kilomèt nan wout. Gen kèk ki rasanble an gwoup 4-6 toupre kalfou. Gen lòt ki chita pou kont yo sou 40-acre pasèl. Si w eseye sèvi yo ak yon splitter santralize, w ap kouri grenn fib endividyèl pou kilomèt pou rive nan kay ki nan fen zòn sèvis ou a.

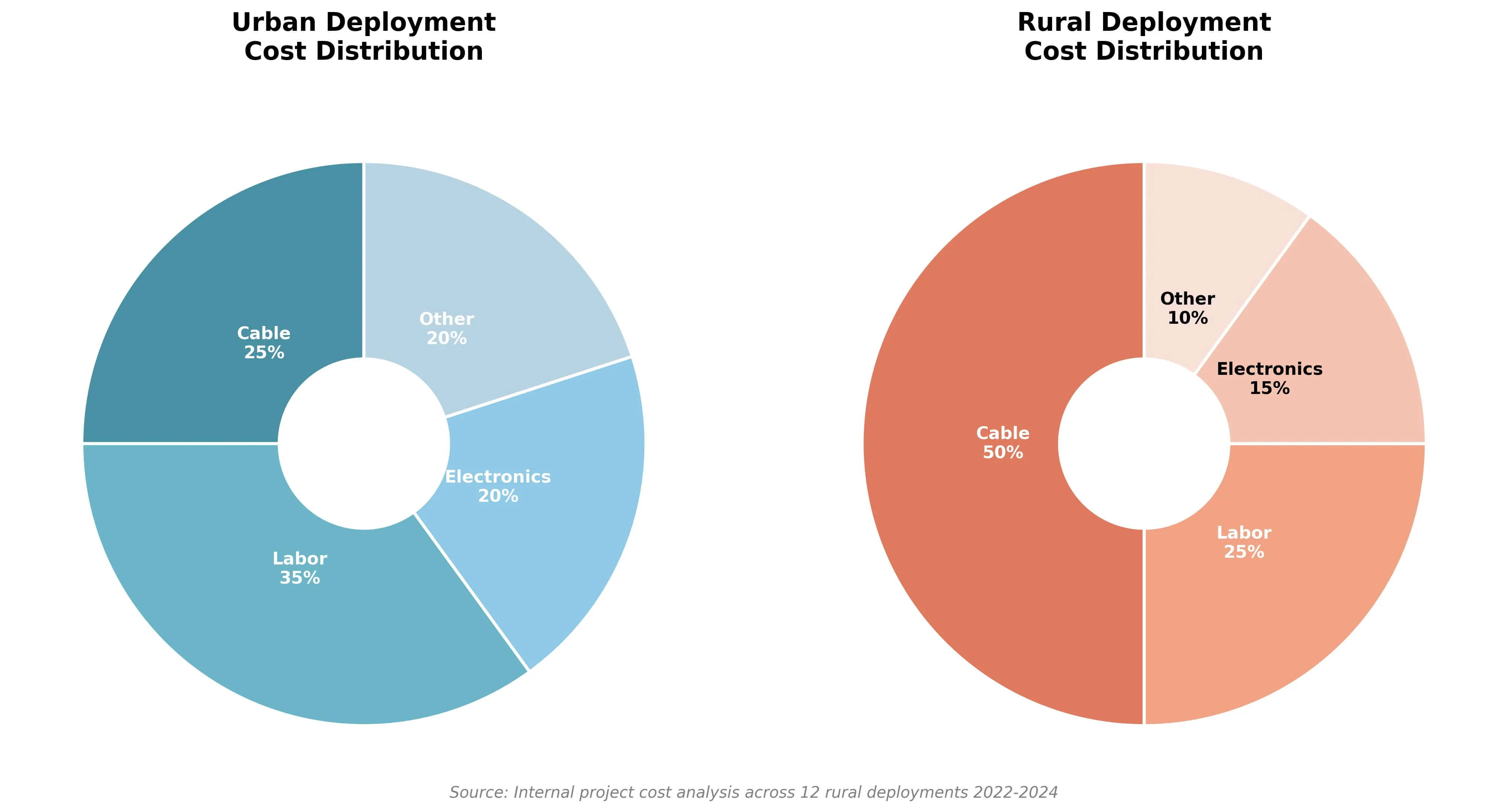

Men kote lajan an aktyèlman ale nan yon konstriksyon tipik nan zòn riral yo:

Remake kijan depans travay yo rete relativman plat ant de senaryo yo, men kab koute balon nan zòn riral yo. Sa se pwen levye ou. Lè kab reprezante mwatye pri pwojè ou olye de yon ka, chak desizyon konsepsyon ki ajoute longè fib frape bidjè ou difisil. Ak konsepsyon tradisyonèl balanse splitter ajoute yon anpil nan fib nesesè nan senaryo riral yo.

Apwòch altènatif la-e se sa nou rekòmande pou Montana ISP sa a-itilize sa yo rele divize dezekilib oswa asimetri. Konsèp la pa nouvo. Enjenyè telecom yo te itilize tiyo optik pou plizyè deseni nan distribisyon televizyon kab. Men, li pran traction serye pouRiral FTTHpaske li dirèkteman adrese pwoblèm nan pri fib-.

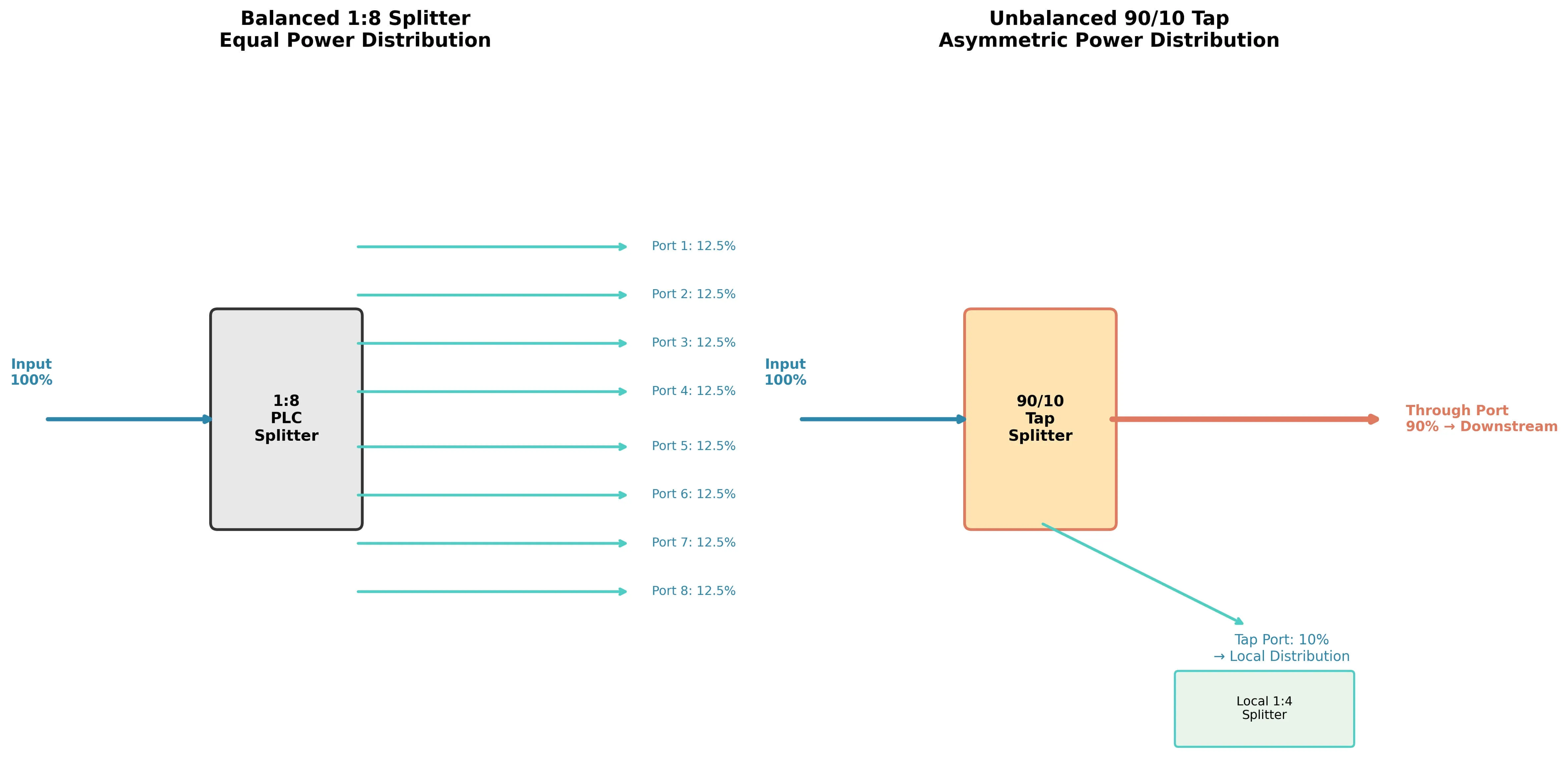

Yon premye teknik rapid si ou mwens abitye ak kalite splitter:

EstandaPLC Splitterkonfigirasyon divize pouvwa optik fèk ap rantre egalman nan mitan tout rezilta yo. Yon splitter 1:8 voye 12.5% ​​nan limyè a nan chak nan uit pò pwodiksyon li yo. Yon splitter 1:32 divize pouvwa a an 32 pòsyon egal. Splitter balanse sa yo travay anpil lè ou bezwen sèvi yon gwoup abonnés nan yon sèl kote.

Splitter dezekilib fè yon bagay diferan. Olye divizyon egal, yo divize pouvwa selon yon rapò ki fèt -di 90/10 oswa 70/30. Pi gwo pòsyon an kontinye desann fib kòf la pou sèvi kote en. Pòsyon ki pi piti a wobinè pou sèvi abonnés nan pwen espesifik sa a.

Poukisa sa enpòtan pou rezo riral yo? Paske ou ka fè chenn-plizyè tiyo ki dezekilib sou yon sèl fib kòf, pou w retire jis ase pouvwa nan chak kote pou sèvi kay lokal yo pandan w ap konsève bidjè optik pou kote ki pi lwen nan liy lan.

Yon nòt nan men enjenyè ansyen nou yo sou seleksyon rapò tiyo:

Lè n ap deside ant 90/10 ak 70/30, nou pa jis fikse sou valè atenuasyon nan yon calcul. Gen yon faktè pratik ki toujou ap neglije:espas antretyen nan lavni.

Men règ nou an. Si yon gwoup gen sèlman 3 kay kounye a men gen yon tè vid ki tou pre, anjeneral nou pral rekòmande yon rapò yon ti kras pi gwo ke matematik la entèdi mande pou -di 80/20 olye de 90/10. Rezon an? Nan zòn riral yo, voye yon ekipaj tounen soti pou re-splice yon tiyo kòf koute anpil plis pase pouvwa optik ou te sove lè ou te minimize. Nou ta pito sakrifye 1dB nan maj en davans pase pèdi kapasite pou ajoute abonnés pita san yon gwo retravay. Konstwi nan chanm "plòg ak jwe" kounye a; ou pral remèsye tèt ou nan dezan lè yon nouvo kay moute sou wout la.

Ann mache nan fason sa a aktyèlman ap travay nan jaden an. Pran pwojè Montana nou mansyone. Apre revize konsepsyon orijinal yo, nou te ede yo modèl yon altènatif lè l sèvi avèk yon achitekti tiyo distribiye.

Konsepsyon orijinal la te mande pou yon kab distribisyon 48-fib ki te dirije tout wout la 18 kilomèt, ak fib ki dekale nan plizyè pwen pou rive nan gwoup abònen yo. Total fib-kilomèt nan konsepsyon an: apeprè 380.

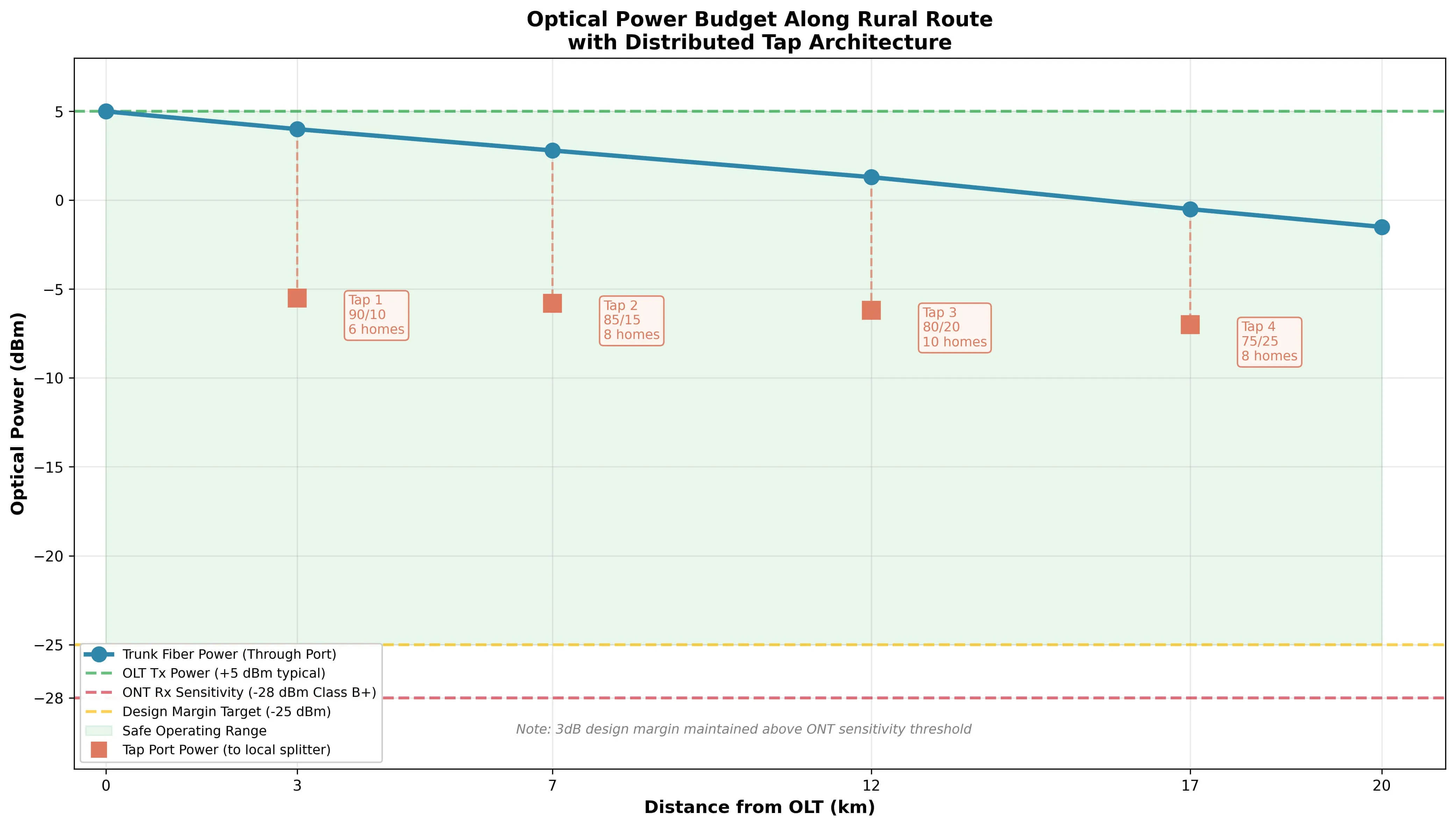

Apwòch revize a te itilize yon kòf 2-fib (prensipal plis sekou) ak pwen tiyo nan chak gwoup abònen. Nan premye gwoup la-apeprè 3 kilomèt de tèt-fen-yon tiyo 90/10 devye 10% pouvwa optik nan yon tiBwat FDB/FATlojman yon splitter balanse 1:8. Sa sèvi 6 kay ki tou pre. 90% ki rete yo kontinye desann kòf la.

Nan kilomèt 7, yon lòt tiyo (sa a 85/15) sèvi yon gwoup 8 kay. Nan kilomèt 12, yon tiyo 80/20 okipe 10 kay. Epi konsa sou wout la jiskaske gwoup final la resevwa kèlkeswa pouvwa optik ki rete -toujou byen nan bidjè pouvwa GPON pou bon operasyon ONT.

Estimasyon pri kab ki baze sou pri fib esansyèl 2024; pri aktyèl yo varye selon founisè, kalite kab, ak volim lòd.

Larediksyon fib soti nan apeprè 65%. Menm si nou konsidere inite tiyo adisyonèl yo ak anvlòp nan chak pwen gwoup, ekonomi materyèl nèt la te depase $40,000 sou wout 18 kilomèt sa a.

Pou ISP sa a, $40,000 ki te ekonomize sou kab te vle di yo te kapab pwolonje fib yo nan de lòt ti kominote ki te deja jije "enposib" anba bidjè sibvansyon an. Sa a se vrè ranbousman an-pa sèlman ekonomize lajan, men elaji sa ki aktyèlman posib nan yon anvlòp finansman fiks.

ISP a te avanse ak konsepsyon dezekilib la. Nou te founi aSplitter PLCak travay avèk yo sou seleksyon an rapò tiyo pou chak ne.

Ou pa ka jis kòde tiyo ansanm yon fib san w pa konprann sa k ap pase nan bidjè pouvwa optik ou. Sa a se kote deplwaman riral yo vin teknikman enteresan-e kote kèk planifikatè rezo rankontre pwoblèm.

Chak eleman nan yon PON prezante pèt. Fib nan tèt li atenue siyal nan apeprè 0.35 dB pou chak kilomèt nan longèdonn 1310nm. Konektè yo ajoute 0.3-0.5 dB chak. Épissures kontribye 0.1-0.2 dB. Ak splitters prezante pèt ki baze sou konfigirasyon yo.

Pou splitter balanse, matematik la senp: yon splitter 1:8 entwodui apeprè 10.5 dB nan pèt kèlkeswa ki pò pwodiksyon ou mezire. Tout pò yo wè menm nivo pouvwa a.

Tiyo dezekilib yo konpòte yon fason diferan. Pò a (pote pouvwa nan tiyo en) wè pèt relativman ba -tipikman 0.5-2.5 dB depann sou rapò a fann. Pò tiyo a (ki sèvi abonnés lokal yo) wè pi gwo pèt ki koresponn ak pi piti alokasyon pouvwa li yo.

Tablo ki anba a montre valè pèt ensèsyon tipik pou rapò tiyo komen. Sa yo se figi reprezantatif-toujou verifye ak espesifikasyon manifakti yo pou konpozan aktyèl w ap deplwaye yo.

Sous: Konpile nan plizyè fichye manifakti PLC splitter ki gen ladan Corning, CommScope, ak divès founisè OEM. Valè reprezante pèfòmans tipik nan 1310/1550nm; espesifikasyon aktyèl yo varye selon manifakti.

Yon sistèm GPON estanda bay apeprè 28 dB nan bidjè optik ant transmetè OLT ak reseptè ONT. XGS-PON ofri 29-35 dB selon klas transceiver la. Travay ou se asire ke chak abònen-enkli sa ki nan fen chèn tiyo w la-resevwa siyal adekwat nan bidjè sa a.

Yon avètisman nan men ekip jaden nou yo:

Anpil planifikatè kalkile bidjè sa a 28dB jiska dènye pwen desimal la, peze chak kilomèt yo kapab soti nan lyen an. Men, nan kote tankou Montana oswa nò Scandinavia, ou gen faktè nan pèt sezon fredi.

Nou te mezire li tèt nou: frèt ekstrèm lakòz câbles fib kontra, epi adaptè pi ba-bon jan kalite ka devlope ti chanjman fizik ki entwodui yon pèt siplemantè 0.5 a 1dB ki pa te la nan mwa septanm nan. Règ konsepsyon nou an senp-lè w ap kalkile pouvwa nan dènye ONT nan yon chèn,nou bati nan omwen 3dB nan maj difisil. Si matematik ou a montre -26dBm nan abònen final la epi ou rele li bon, ou se yon sèl Blizzard oswa yon sèl konektè aje lwen yon apèl sèvis. Pa sakrifye estabilite lyen jis pou peze nan yon lòt tiyo.

Konpozan fizik yo enpòtan menm jan ak konsepsyon optik la. Chak pwen tiyo bezwen yon patiraj ki pwoteje splitter la, ki bay pwen koneksyon pou kab gout, epi siviv kèlkeswa move tan teritwa sèvis ou a voye sou li.

Pou deplwaman nan zòn riral yo, anjeneral sa vle di yon klas -deyòBwat FDB/FATak IP55 oswa pi wo pwoteksyon antre. Patiraj la bezwen pou akomode splitter tiyo a plis yon ti splitter balanse (tipikman 1:4 oswa 1:8) pou distribisyon lokal yo. Kantite pò yo ta dwe matche ak gwoup abònen ou a ak plas pou kèk rezèv. Ak opsyon aliye yo bezwen anfòm senaryo enstalasyon aktyèl ou yo-powo moun, strand moun, oswa miray ranpa selon kote a.

Nou te wè pwojè bite lè yo espesifye patiraj ki te sanble adekwa sou papye men ki pa t travay nan jaden an. Yon bwat rated pou 8 gout abònen pa ede si ou pa ka aktyèlman wout ak jere câbles gout yo pwòp. Yon anvlòp ak miray-mont-sèlman parantèz vin yon pwoblèm lè mwatye kote tiyo w yo sou poto sèvis piblik yo.

Lè nou founiBwat tèminal fib optiknan pwojè tankou sa ki nan Montana, nou konsantre sou jaden -karakteristik pratik-tankou routage entèn dedye pou modil tiyo dezekilib la-pou asire bwat la rete jere menm lè grap grandi. Sa ki pi enpòtan pase nenpòt pwodwi espesifik se matche karakteristik patiraj ak kondisyon aktyèl jaden ou yo. Yon bwat $50 ki pa byen sele kont pousyè tè ap koute ou pi plis nan woulo kamyon pase yon bwat $80 ki fè travay la byen pou premye fwa.

Yon kesyon ki parèt toujou: ki lè divize dezekilib aktyèlman fè sans kont rete soude ak achitekti tradisyonèl balanse?

Repons onèt la se li depann de jeyometri wout espesifik ou. Men, gen kèk modèl kenbe trè toujou.

Achitekti tiyo distribiye gen tandans genyen lè dansite abònen desann pi ba pase anviwon 15-20 kay pou chak wout-kilomèt. Nan pi wo dansite, ekonomi fib diminye paske ou deja relativman pre pifò abonnés kèlkeswa kote ou mete splitter ou a. Nan dansite ki pi ba yo-espesyalman lè kay yo gwoupe an gwoup ki separe pa long detire wout vid-konpoze ekonomi an byen vit.

Longè wout enpòtan tou. Sou wout kout anba 5-8 kilomèt, konpleksite nan jere plizyè pwen tiyo ka pa jistifye ekonomi fib yo. Sou wout long ki depase 15-20 kilomèt, ou souvan ap gade gwo ekonomi ki fasil depase planifikasyon adisyonèl ak depans eleman yo.

Ki lè pou w kite achitekti dezekilib-nou onèt:

Gade, nou renmen apwòch sa a epi rekòmande li souvan. Men, gen sitiyasyon kote ou ta dwe rete ak konsepsyon tradisyonèl balanse 1:32 oswa 1:64:

1. "Wildfire" zòn kwasans banlye.Si wout ou a pase nan tè ki pral wè gwo devlopman lojman nan twa ane kap vini yo, yon chèn tiyo dezekilib pral boure rapid. Agrandi pita vle di swa re-enjenieri tout bidjè optik la oswa kouri enfrastrikti paralèl. Ni plezi. Nan ka sa yo, fleksibilite yon achitekti balanse-kote ou ka jis limen pò splitter ki pa itilize yo-valè pri kab siplemantè a.

2. Ekip antretyen ou yo pa OTDR-alèz.Depanaj yon rezo dezekilib se vrèman pi difisil pase yon senp divize 1:32. Pwofil pèt la sanble ak yon eskalye sou yon tras OTDR, epi si teknisyen jaden ou yo sèlman konnen ki jan yo sèvi ak yon lokalizatè fay vizyèl limyè wouj-, yo pral lite. Nou te wè operatè yo adopte konsepsyon tiyo distribiye, epi yo pase sis mwa fristre paske chak apèl sèvis pran de fwa plis tan. Si ekip ou a pa pare pou koub aprantisaj la, peye pou fib siplemantè a epi kenbe antretyen ou senp.

LèSplitters balanse vs dezekilibvin yon apèl fèmen, anjeneral nou mande: ki jan konfyans ou nan pwojeksyon kwasans abònen ou a, ak ki jan konpetan ekip jaden ou a? Si tou de repons yo "bèl solid," dezekilib anjeneral genyen sou pri. Si youn repons se "onètman, pa sèten," balanse ba ou plis plas pou adapte.

Tès ak sètifikasyon pou rezo dezekilib mande pou ajisteman nan pwosedi PON estanda. Plizyè pwen fann yo kreye tras OTDR ki diferan de achitekti tradisyonèl yon sèl-splitter, epi teknisyen yo bezwen konprann sa yo wè.

Chak tiyo parèt kòm yon evènman pèt disrè sou yon tras OTDR. Pèt pò a se relativman piti (anba 2 dB pou pifò rapò), pandan y ap pò tiyo a montre pi gwo pèt ki koresponn ak rapò ki fèt li yo. Teknoloji ki pa abitye ak achitekti sa a pafwa mal entèprete pèt sa yo espere kòm defo.

VIAVI ak lòt manifaktirè ekipman tès yo te ajoute mòd espesifik pou karakterize rezo splitter conique/dezekilib. Dapre dokiman teknik VIAVI a, pwodwi PON OTDR yo genyen kounye a "sipò splitter dezekilib" espesyalman pou adrese kondisyon tès yo nan achitekti tiyo distribye.

Dokimantasyon vin pi enpòtan ak konsepsyon tiyo distribiye. Chak patiraj ta dwe make ak rapò tiyo li yo ak pèt optik kimilatif nan pwen sa a. Lè yon teknoloji reponn a yon apèl sèvis dezan apre enstalasyon, yo bezwen byen vit konprann nivo pouvwa yo espere nan kote sa a san yo pa rekalkile bidjè a nan grafouyen.

Pou operatè rezo US k ap chèche finansman federal,Riral FTTHpwojè yo souvan kalifye pou sibvansyon USDA ReConnect ak prè. Pwogram nan te envesti plis pase 5 milya dola depi 2018 pou pote bande laj nan zòn riral ki pa sèvi yo. Egzijans aktyèl yo mande 100 Mbps simetrik sèvis kapasite-ki byen disponib pou rezo GPON oswa XGS-PON ki byen fèt, kèlkeswa si ou itilize achitekti balanse oswa dezekilib.

Kontrent kle a se demontre ke konsepsyon ou aktyèlman delivre bon jan sèvis nan chak site abònen. Kalkil bidjè optik ou yo bezwen montre ase maj menm nan kote ki pi lwen yo. Achitekti dezekilib pa chanje kondisyon pèfòmans fondamantal yo-li jis chanje fason ou asiyen pouvwa optik pou satisfè yo avèk efikasite.

Si w ap planifye yonRiral FTTHdeplwaman ak wout ou yo montre modèl abònen yo gaye, gwoupe ki tipik nan zòn agrikòl, divize dezekilib merite yon evalyasyon serye. Potansyèl pou redwi depans kab fib pa 30-50% dirèkteman enpak sou viabilite pwojè a, espesyalman kote ka biznis la deja sere.

Kondisyon teknik yo pa ekzotik. Ou bezwen bon kalitePLC Splitterkonpozan ak espesifikasyon verifye pou tou de konfigirasyon balanse ak dezekilib. Ou bezwen deyò-ratedBwat FDB/FATpatiraj ki apwopriye pou senaryo enstalasyon w yo. Epi ou bezwen jeni bidjè optik atansyon pou asire chak abònen resevwa bon siyal.

Ki sa ki fè diferans ki genyen ant deplwaman riral siksè ak difikilte anjeneral se pa teknoloji a-se si konsepsyon rezo a konte pou reyalite riral yo olye ke transplantasyon sipozisyon iben nan yon anviwònman fondamantalman diferan.

Premye etap ki gen plis valè? Map kote aktyèl abònen ou yo ak jeyometri wout yo. Chwa achitekti dwat la soti nan analiz sa a, pa soti nan aplike yon modèl estanda. Si w ap trase yon wout riral kounye a epi matematik la pa ajoute, voye jeyometri wout ou a ban nou. Nou ka fè yon analiz konparatif rapid sou achitekti balanse ak dezekilib pou pwojè espesifik ou a-pa gen okenn kondisyon.Kontakte ekip nou an-sa a se egzakteman kalite pwoblèm nou renmen travay sou.

Referans

VIAVI Solutions. "Konstriksyon Fib, Pati 3: Sètifye PON ak Achitekti Splitter dezekilib."

Magazin ISE. "Solisyon FTTH pou zòn riral yo."

USDA Devlopman Riral. "ReConnect Loan and Grant Program."

Asosyasyon fib optik. "Fibre Optique Splitters pou PONs."

Done Limit responsabilite nou

Pousantaj ekonomi pri, spesifikasyon optik, ak egzanp pwojè reprezante valè endistri tipik ak senaryo ilistrasyon. Egzanp pwojè Montana a sèvi ak figi reprezantan ki baze sou modèl deplwaman riral komen yo. Rezilta aktyèl yo depann sou jeyometri wout espesifik, distribisyon abònen, seleksyon eleman, ak depans travay lokal yo. Valè pèt optik yo ta dwe verifye kont fèy done manifakti pou konpozan espesifik. Chif finansman USDA ki baze sou dokiman ofisyèl pwogram nan fen 2024.
