MDU Fibre Complete Cabling Guide

ki sa ki MDU? (Konsèp)

MDU la vle di Multi-Dwelling Unit. Nan endistri telecom ak rezo, tèm sa a refere a yon bilding ki gen plizyè kay endepandan. Egzanp komen yo enkli bilding apatman, dòtwa elèv, otèl, ak bilding biwo.

Tèm fib MDU oswa fib optik MDU yo fè referans a deplwaye fib-nan-rezo-kay (FTTH) pou bilding milti-sa yo. Sa a se yon metòd deplwaman diferan pase kablaj pou kay separe (SDU, Single-Dwelling Unit):

Lè w fin konprann konsèp debaz sa MDU nan telecom, kounye a nou gen yon pi bon konpreyansyon sou fason pou deplwaye yon solisyon enstalasyon espesifik fib MDU.

Ki pwoblèm gid sa a ka rezoud pou ou?

Sa a se yon gid pwojè pratik fibre MDU. Kit ou se yon enjenyè rezo ki planifye yon pwojè fib optik MDU / yon ajan acha ki bezwen konprann siyifikasyon MDU nan telecom / yon manadjè pwopriyete ki vle konprann sa MDU vle di nan telecom.

Oswa tou senpleman yon antouzyast teknoloji ki vle konprann prensip yo nan kab kab MDU, w ap jwenn enfòmasyon itil pwojè MDU isit la.

mwen pral itilizeEvolux Fibre pwodwi yokòm egzanp paske liy pwodwi nou an kouvri ekipman debaz pou kab MDU: konektè fib optik, kòd patch, pigtails, splitter PLC, bwat tèminal, ak adaptè -sa yo se jisteman eleman pasif ki pi souvan itilize nan enstalasyon fib MDU.

Ki estrateji yo ta dwe itilize pou diferan gwosè MDU yo?

Konprann gwosè MDU ou a esansyèl anvan nou ka kòmanse deplwaye yon estrateji, paske metòd deplwaman yo diferan. Sa a detèmine konbyen splitter, bwat tèminal, ak kab fib optik ou bezwen. Pwojè telekominikasyon MDU yo klase an twa kalite dapre kantite etaj ak kay yo:

Ki jan rezo MDU Fibre ye?

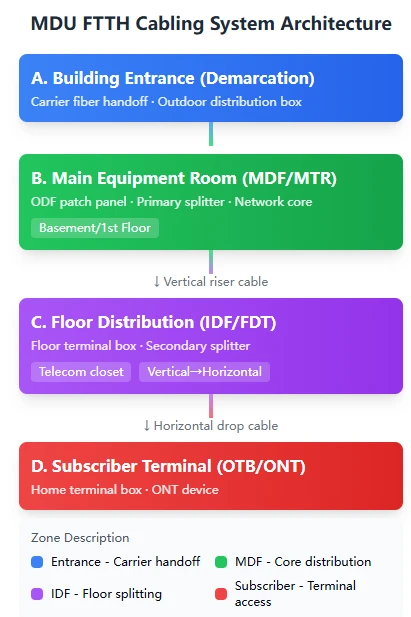

Men yon dyagram pou ede w konprann: Yon rezo fib optik MDU konplè gen kat zòn, ki soti nan bout operatè a rive nan bout pwopriyetè kay la:

Travay enstalasyon fib MDU se konekte kat zòn sa yo lè l sèvi avèk ekipman ki apwopriye yo.

Ki konfigirasyon ki nesesè pou sal ekipman prensipal la?

Èske w sonje gwosè MDU ou a? Lè sa a, nou ka kòmanse konprann ki jan yo konfigirasyon chanm nan ekipman prensipal ki koresponn. Sal ekipman prensipal la responsab prensipalman pou revokasyon fib optik ekstèn, wout prensipal, ak distribisyon, ki afekte kapasite jeneral rezo a ak évolutivité. Mwen te lis pwodwi apwopriye dirèkteman pou referans ou:

Evolux Fibre Rekòmande Konfigirasyon Ekipman

ODF (Optical Distribisyon Frame) se yon pyès kle nan ekipman nan sal ekipman mèt la. Panno patch ODF Evolux yo gen plizyè karakteristik enpòtan: aparans pwòp, fil elektrik rezonab, fasil pou jwenn, ak enstalasyon senp-sa yo espesyalman enpòtan pou antretyen pita.

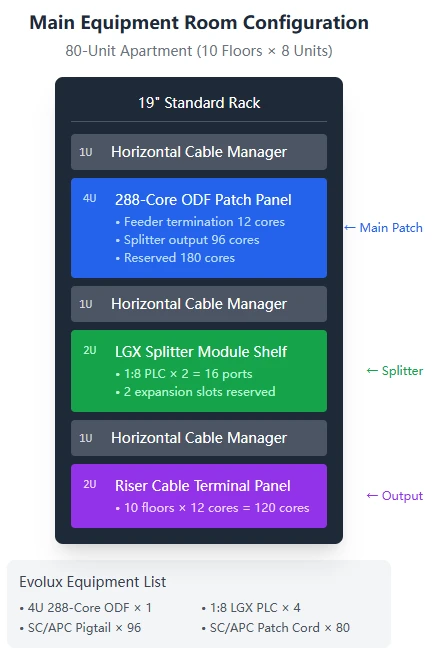

Yon egzanp espesifik nan Evolux: Konplo konfigirasyon pou yon bilding apatman ki gen 80-inite

Si pwojè ou a se tou yon bilding 10 etaj ak 8 inite pou chak etaj, totalize 80 inite, Lè sa a, chanm prensipal ekipman ou a ka konfigirasyon jan sa a:

Lis ekipman yo itilize nan solisyon an:·

• 4U 288-nwayo etajè-mont ODF × 1
• 1:8 LGX PLC splitter × 4 (2 nan itilize, 2 sou sibstiti)
• SC/APC pigtail 1m × 96
• SC/APC patch kòd 2m × 80
• 1U orizontal etajè jesyon kab × 3

Ki sa ki se yon splitter optik PLC? Kouman yo itilize li nan yon MDU?

Operatè yo ka bay sèlman 1-2 fib optik (ki koresponn ak 1-2 pò PON) oswa yon kantite limite fib, men nou bezwen konekte plizyè douzèn oswa menm dè santèn de kay. Nan ka sa a, yo itilize yon splitter optik pou rezoud pwoblèm sa a pa "vire youn nan anpil." Yon splitter optik PLC itilize prensip gid ond optik pou "fann inifòm" yon gwo bout bwa limyè nan plizyè travès. Pou egzanp, yon splitter 1:8 gen 1 antre ak 8 pwodiksyon, ak chak pwodiksyon gen apeprè 1/8 nan fòs siyal orijinal la.

Diferan senaryo aplikasyon mande pou itilize splitters ak kalite pake korespondan:

Tablo referans rapò divize:

Èske w ta dwe chwazi yon sèl-etap oswa de-seksyon etap?

Fannyon sèl-etap enplike mete yon gwo splitter (egzanp, 1:32) nan sousòl la, dirèkteman divize fib nan chak kay nan 32 chemen. Apwòch sa a se senp nan estrikti epi li gen mwens pwen divize, men kabl la se konplèks akòz kantite a ogmante nan câbles fib optik.

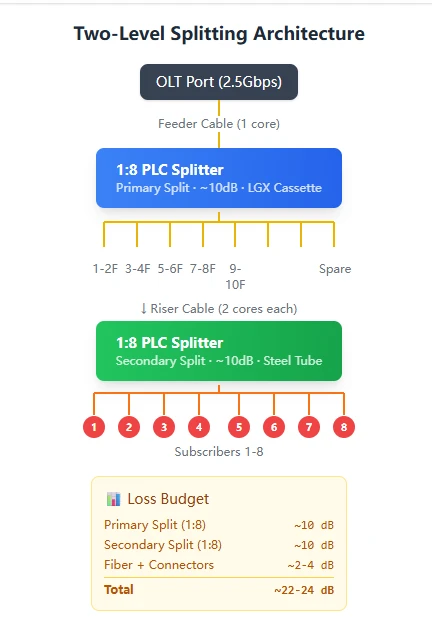

De -sekans etap enplike nan mete yon splitter 1:8 nan sousòl la, ak Lè sa a, yon lòt splitter 1:8 sou chak etaj, efektivman sèvi 8 x 8=64 kay. Metòd sa a mande pou mwens câbles fibre optique epi li pi fleksib, men etap adisyonèl divize an ogmante pèt fib pa apeprè 10dB.

Pou MDU ki gen plis pase 30 kay, nou rekòmande pou divize an de-etap. Sa a se apwòch endikap pou enstalasyon fib MDU.

Ki jan yo chwazi yon bwat tèminal?

Zòn fil elektrik etaj la se "pwen entèseksyon" câbles optik vètikal zo rèl do ak kab gout orizontal -câbles optik yo nan "peyi" rize a isit la, ak Lè sa a, branch nan plizyè câbles optik konekte ak chak kay.

Bwat tèminal andedan kay la

Deyò Bwat Tèminal ki enpèmeyab

Si klozèt telekominikasyon an mouye, oswa pwen distribisyon an deyò, sèvi ak kalite ki enpèmeyab:

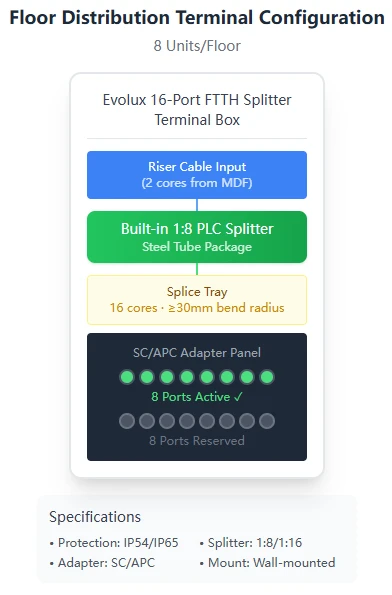

Dyagram enstalasyon bwat tèminal etaj la:

Ki jan yo chwazi kab fib optik? Ki kalite yo ta dwe itilize pou diferan kote?

Seleksyon kab MDU mande pou konsiderasyon kote enstalasyon yo, kondisyon pou konte debaz yo, ak evalyasyon ignifuge -. Diferan kalite kab fib optik yo itilize nan diferan zòn:

Riser zo rèl do Cables

Câbles distribisyon orizontal

Drop kab

Èske yon MDU mande pou G657 fib optik kab pou enstalasyon lakay ou?

Seri G657 la se "pliye -fib ensansib," sa vle di li ka opere ak yon reyon koube piti anpil san yo pa ogmante pèt. Sa fè li ideyal pou kwen koulwa ak viraj kanal sere.

Ki kote bwat tèminal fib optik la ye?

Bwat tèminal fib optik la se dènye arè pou kab fib optik rive lakay itilizatè a -modèm optik (ONT) konekte isit la.

Kay Tèminal Bwat Seleksyon

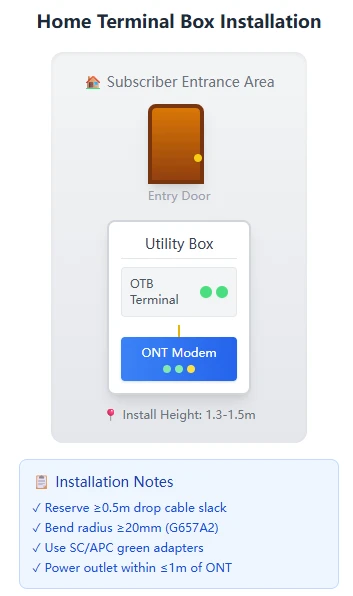

Kote enstalasyon ak dyagram pwen kle yo:

Konektè fib optik ak adaptè: Ti Pwodwi pou Telefòn sa yo esansyèl

Nan rezo fib MDU, konektè ak adaptè, menmsi yo piti nan gwosè, yo itilize an gwo kantite epi jwe yon wòl enpòtan-yo responsab pou pèmèt koneksyon "plòg-ak-play" ant fib optik.

Kalite Konektè komen

Nou rekòmande pou itilize SC/APC ak konektè vèt yo toujou. Sa ap ede evite move insertion.

E gwo MDU yo?

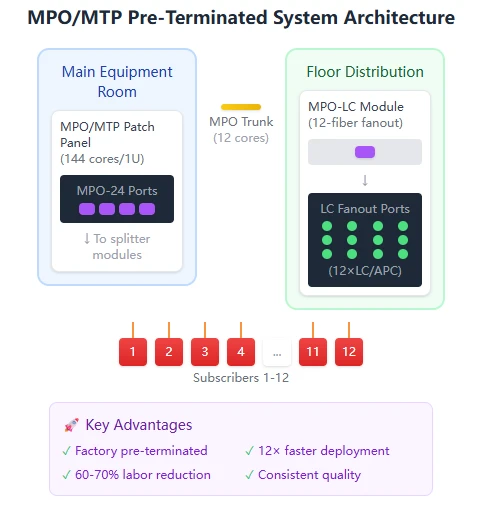

Nou ka itilize yon solisyon MPO/MTP ki gen gwo -dansite:

Pou gwo pwojè fib optik MDU ak plis pase 200 itilizatè, konektè tradisyonèl sèl-debaz yo twò efikas. Solisyon MPO/MTP Evolux a ka siyifikativman amelyore efikasite deplwaman.

MPO/MTP patch panèl espesifikasyon

Avantaj nan sistèm MPO pre-termine:

Konsènan Evolux Fibre

Shenzhen Evolux fibre co, Ltd., etabli an 2013, konsantre sou R&D ak fabrikasyon pwodwi koneksyon fib optik.

Liy pwodwi debaz:

• Konektè fib optik
• Patch kòd
• Pigtails
• Splitters
• Bwat tèminal yo
• Adaptè
• MPO/MTP
• Pwodwi ki gen gwo -Dansite

Pwodwi sa yo kouvri tout bezwen pasif koneksyon pou jeni fib optik MDU.
