MPO/MTP Fibre: Vrè pale ou bezwen anvan pwochen sant done w la bati

Novanm pase a, mwen te resevwa yon apèl nan men yon kliyan nan Phoenix. Yo te jis vlope yon kolòn vètebral 100G-konstriksyon fèy-sis mwa nan planifikasyon, bèl jesyon kab, koulè-kode tout bagay. Mwatye uplinks yo pa ta negosye.

Yo te tounen soti yon moun te pwan yon bwat kalson Kalite B pou yon konsepsyon Kalite A. Bwat yo te sanble idantik. Nimewo pati yo diferan pa yon sèl chif.

Kat èdtan nan depanaj. Yon vòl 6 AM pou enjenyè dirijan yo. Domaj final la: $14,200 nan travay ijans, plis $1,847 pou dènye -tikè avyon sa a. Mwen toujou gen ekran fakti a yon kote.

Se poutèt sa mwen ekri sa. MPO / MTP fib se pa syans fize, men detay yo pral kraze ou si ou pa ap peye atansyon. Epi sanksyon an ogmante ak konte pò ou -dezòd yon patch LC, ou pèdi yon lyen. Dezòd yon sèl MTP kòf, ou pèdi douz.

MPO vs MTP: Ann Touye Konfizyon Sa

Mwen jwenn kesyon sa a toujou. "Èske MTP jis chè MPO?"

Sòt de. Men, se tankou mande si yon Lexus se jis yon Toyota chè. Teknikman wi, pratikman non.

MPO se yon estanda konektè. IEC 61754-7, TIA-604-5-soup alfabè abityèl la. Nenpòt faktori ki gen yon mwazi ferrule ka koupe konektè MPO.

MTP se mak US Conec. Yo te envante fòma milti-fib pouse-, epi yo te pase plizyè dizèn ane pou yo rafine li. Menm anprint, pi sere tolerans, pi bon materyèl.

Men bagay pifò tablo konparezon yo manke: bliye deba plastik-kont-metal. Sa se yon distraksyon.

PIN gid eliptik la se tout jwèt la.

MPO estanda itilize broch gid wonn. Lè ou marye de konektè, broch wonn yo ka tranble yon ti kras nan manch aliyman an-petèt yon mikron isit la, yon mikron la. Pa son anpil. Men, fè sa 200 fwa, ak modèl la mete vin inegal. Pozisyon fib ekstèn yo kòmanse flote. Pèt ensèsyon ou ranpe.

broch eliptik MTP a? Yo menm-santre. Chak fwa yon sèl. Ou ka santi diferans lan lè ou branche yo nan-gen klik definitif sa a lè zepeng la chita, kont sa vag mushiness ou jwenn ak MPO bon mache.

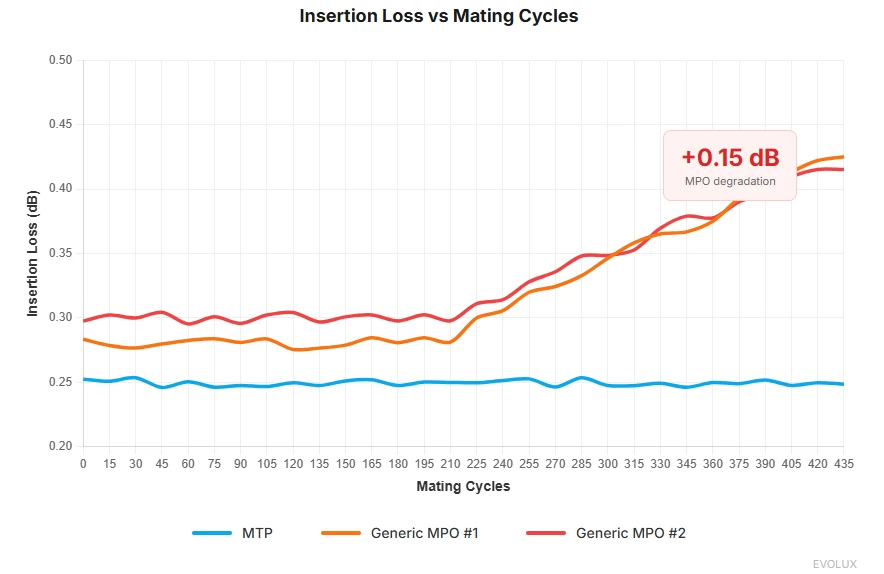

Nou te fè yon tès tòti ane pase a: 437 sik kwazman sou sis echantiyon konektè diferan. Nan sik 300, de nan MPO jenerik yo te montre 0.15 dB degradasyon sou pozisyon 1 ak 12. MTP yo? Liy plat nan sik 400.

0.15 dB sa a pa fè pè jiskaske w ap anpile twa pwen kwazman nan yon lyen 400G ak zewo maj pou rezèv.

Ki sa ki anndan bagay sa yo

Leson rapid anatomi, paske konprann zantray yo ede lè bagay kraze.

Ferrule la

Imajine yon ti brik seramik ki gen 12 twou komanse fouye nan pozisyon ki egzak apeprè 1 mikron. Yon cheve moun gen 70 mikron lajè. Nou ap pale 1/70yèm nan yon cheve.

Nan konektè MTP, férule a flote sou sous dlo. Poukisa? Paske lè ou bloke de konektè ansanm, yo pa janm parfe aliyen. Flote a pèmèt mikwo -fire a ajiste pou presyon kontak la gaye respire olye pou yo moulen yon kwen nan oubli.

Mekanis sezon prentan sa a se tou poukisa ou pa ta dwe mouri -priz konektè MTP lè yo kwaze yo. Mwen te wè techs misk yo ansanm tankou yo ap sere boulon nwa. Pwen an antye nan flote a se kite konektè a jwenn aliyman pwòp li yo. Jis pouse jiskaske li klike. Fè.

Broch Gid yo

Deja ranted sou konsepsyon an eliptik. Broch yo tèt yo se alyaj ki fè tèt di toujou-yo siviv plizyè milye ensèsyon san yo pa fè djondjon.

Konektè gason gen broch yo. Konektè fi gen twou yo. Son evidan, men mwen te gade moun ap eseye kwaze gason-a-gason a 2 AM nan yon kabinè nwa. Pa travay. Mande m kijan mwen konnen.

Lojman an

Estanda lojman MTP yo se yon sèl -moso- polarite ak sèks yo mete nan faktori a. Ou mal pase lòd, swa ap retounen câbles ou achte panneaux adaptè.

Men yon bagay fichye yo p ap di w: nan sit ki pa-klima-kontwole oswa nan anviwonman endistriyèl yo, kay plastik MPO bon mache vin frajil apre kèk ane. Nan laboratwa tès estrès nou an, nou te konpare otantik MTP lojman ak knockoff jenerik anba siklis tèmik ekstrèm. Anpil manifakti koupe depans lè yo melanje twòp materyèl resikle nan mwazi lojman yo-sa lakòz degradasyon chèn molekilè ki envizib a je toutouni. Men, apre tès tèmik monte bisiklèt (-40 degre a +75 degre), rezistans fatig latch tonbe pa plis pase 40%. Nou te resevwa "dezentegre" konektè retounen nan men kliyan, ak analiz teardown toujou montre klasik materyèl frajilman. Se poutèt sa nou ensiste sou lè l sèvi avèk sèlman segondè-espèks jenn fi polyetherimide (PEI) résine. Li koute plis sou papye, men li asire konektè ou yo toujou kwaze ak menm klike sou sèk apre dis ane nan sant done a.

MTP PRO ranje pwoblèm nan konfigirasyon (plis sou sa pita), men pou kounye a, jis konnen: trip -tcheke karakteristik ou anvan ou kòmande. Pwosesis RMA pou yon kab kòf $400 pran twa semèn.

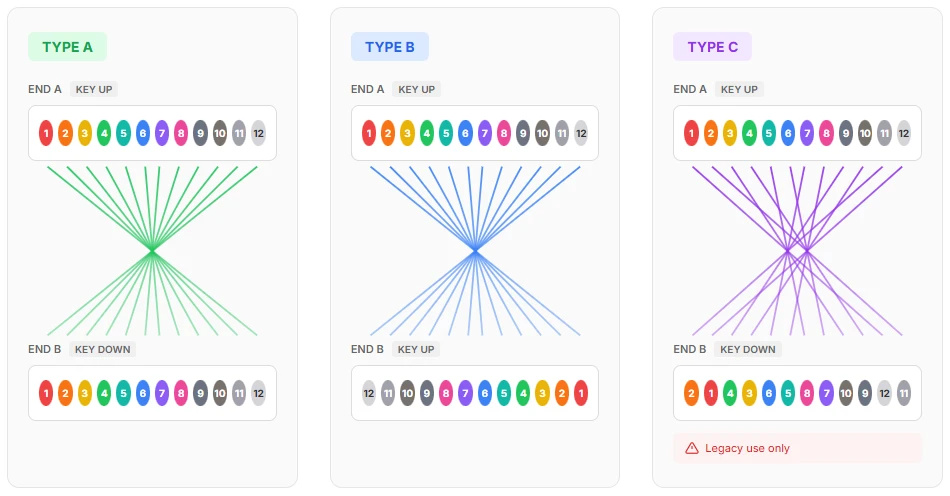

Polarite. Fè atansyon isit la.

Mwen pral pase twòp tan sou seksyon sa a paske erè polarite reprezante petèt 60% nan apèl depanaj MPO mwen te sou yo. Li raz. Li fatigan. Epi li pral absoliman detwi Jedi swa ou si ou inyore li.

Duplex fib se senp. Tx pou Rx, Rx pou Tx. Yon timoun piti ka konprann li.

Douz fib nan yon sèl konektè? Chak pozisyon enpòtan. Epi gen twa-twa-diferan fason manifaktirè yo fil elektrik kab sa yo.

Kalite A

Kle moute sou yon bout, kle desann sou lòt la. Kab la entèn miwa etalaj la fib. Pozisyon 1 ale nan pozisyon 1, men baskile fizik la vle di pè yo liy kòrèkteman pou erupsyon duplex.

Kalite B

Tou de bout kle moute. Kab la chanje pè adjasan: 1↔2, 3↔4, 5↔6, ak sou sa. Komen pou transceiver SR4.

Kalite C

Mwen pèsonèlman rayi Kalite C. Estanda a gen ladan l, asire w. Men, nan pratik? Se yon pèlen.

Kalite C fè yon pè baskile sou tèt tip A baskile. Sèl fwa mwen te wè li itilize kòrèkteman te nan yon eritaj trè espesifik Cisco konfigirasyon, e menm lè sa a, teknoloji a ki enstale li pa kite okenn dokiman. Nou te pase de jou ranvèse-enjenyè kat polarite a.

Konsèy mwen an: sof si w ap matche ak enfrastrikti Kalite C ki deja egziste, pretann li pa egziste. Ou pral dòmi pi byen.

Poukisa sa enpòtan nan lavi reyèl

Men yon chemen kolòn vètebral tipik-fèy:

Chanjman kolòn vètebral → Tip B kòf → MTP patch panèl → Kalite A patch → Fèy switch

Tout bagay mache. Koulye a, imajine yon moun-petèt yon kontraktè, petèt yon lannwit prese-teknoloji chanjman-chanje kòf Kalite B sa a pou yon Tip A. Bwat yo te sanble. Etikèt yo te piti.

Kisa k ap pase? Koneksyon pasyèl. Fib 1-2 travay. Fib 3-4 pa fè sa. Fib 5-6 travay. Ak sou sa.

Sentòm nan sanble egzakteman tankou yon move transceiver. Oswa yon konektè sal. Oswa yon repo fib. Ou pral gaspiye èdtan nan kouri dèyè fantom anvan yon moun finalman kraze mape polarite a epi dekouvri pwoblèm reyèl la.

Kòm yon manifakti, bagay ki pi pè se pa plan fil elektrik konplèks -se "erè pwodiksyon kache." Nan deseni nou an-plis eksperyans nan fabrikasyon, nou te wè sa k ap pase lè pwosesis asanblaj yo manke kontwòl apwopriye. Mòd echèk ki pi komen? Erè polarite soti nan wotasyon riban fib pandan revokasyon. San verifikasyon otomatik, travayè fatige yo ka vire riban an 180 degre envolontè-yon erè ki envizib pou je toutouni men ki devaste lyen an. Rapò analiz echèk endistri yo sijere sa a reprezante apeprè 1% nan câbles ki soti nan enstalasyon san mezi enfoi. Sou liy pwodiksyon nou an, nou aplike tès polarite totalman otomatize -chak kab jenere yon anprent polarite inik anvan li voye. Jesyon polarite pa ta dwe depann de chans enstale; li bezwen fèmen nan faktori a atravè enspeksyon fizik ak enspeksyon otomatik.

Apre kochma sa a, nou te fè yon règ difisil: sou nenpòt gwo deplwaman, nou rale owaza -teste 5% nan câbles yo anvan yo antre nan plato a. Verifye kat fib aktyèl la, pa fich la. Pa janm fè etikèt la konfyans.

Ranje a

Dokiman. Tout bagay.

Anvan ou kouri yon sèl kab, kreye yon kat polarite. Fèy kalkil, dyagram Visio, trase napkin-Mwen pa pran swen. Jis ekri:

Ki kalite kab ale kote

Ki direksyon kle a ap fè fas nan chak bout

Ki kat fib-a-fib espere a ye

Mete etikèt sou de bout chak kab ak kalite polarite a. Pa sèlman nimewo pati a-polarite aktyèl la. Mwen sèvi ak tep ki gen koulè: ble pou A, jòn pou B. Teknoloji ki ba-, men li mache.

Yon kliyan mwen travay ak enprime kòd QR ki konekte ak baz done dokiman yo. twòp? Petèt. Men, yo pa te gen yon ensidan polarite nan twa ane.

Remak: Chemen de -segman sa a kenbe polarite kòrèk pou 4 × 25G. Chanje swa kab san rekalkile, epi w ap depanaj a minwi.

Matematik Bidjè Pèt

Chak lyen optik gen yon bidjè pouvwa. Transmetè mete deyò X dBm. Reseptè bezwen omwen Y dBm. Diferans lan se bidjè pèt ou -se sa ou depanse nan atenuasyon fib, pèt konektè, ak episur.

Nan 10G, bidjè pèt yo te jenere. Ou ta ka itilize konektè fatra epi ou toujou gen maj.

Nan 100G, matematik la vin pi sere.

Nan 400G, w ap konte dizyèm dB tankou yon mizè k ap konte peni.

100GBASE-SR4 Egzanp

IEEE ba ou 1.9 dB pèt chanèl total pou 100G SR4 sou OM4 nan 100 mèt.

Ann bati yon lyen reyalis:

100m OM4: 3.5 dB/km × 0.1 km=0.35 dB

De kwazman MTP (chanjman → panèl, panèl → patch)

Si w itilize jenerik MPO nan 0.75 dB chak:

Sa pa maj. Sa a ba erè sou ekipman tès ou a.

Yon grenn pousyè sou yon bout-fas, epi ou depase bidjè. Yon ti kras pi long kab kouri, sou bidjè. Yon sèl konektè ki soti nan yon chanjman vandredi apremidi nan faktori a, sou bidjè.

Menm lyen ak MTP Elite nan 0.35 dB chak:

Koulye a, ou ka respire. Pousyè rive. Tanperati derive. Fib laj. Marge 0.85 dB sa absòbe mond reyèl la.

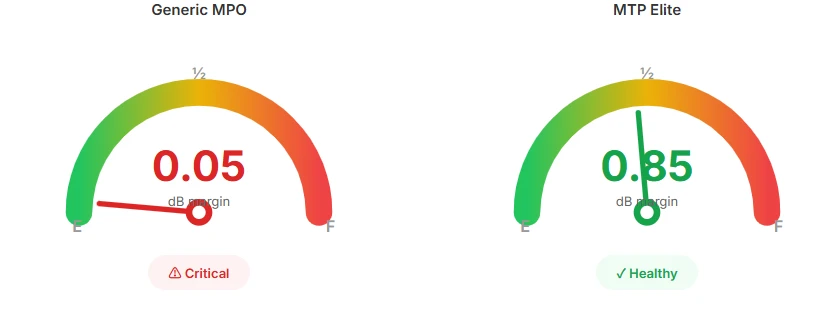

Analoji vwayaj wout la

Panse ak bidjè pèt tankou kondwi atravè-peyi ak yon tank gaz ou pa ka ranpli.

Jenerik MPO kòmanse ou nan mwatye yon tank. Vwayaj kout? Byen. Men, eseye fè li soti nan Phoenix nan Denver, epi w ap swe chak mil, coasting nan estasyon gaz la sou lafimen.

MTP Elite kòmanse ou nan plen. Menm destinasyon, men kounye a ou ka pran yon detou, kouri AC a, pa panike lè ou frape trafik konstriksyon.

Destinasyon an (pousantaj done ou) pa chanje. Marge ou pou sipriz fè.

MTP Elite vs Standard: Lè pou peye prim lan

US Conec vann de klas:

MTP estanda:Maksimòm pèt ensèsyon 0.50 dB. Tipik se alantou 0.35 dB.

MTP elit:Maksimòm 0.35 dB. Tipik se 0.15-0.25 dB.

Elit koute 15-30% plis depann sou kantite fib ak machann. Li vo?

Men ki jan mwen panse osijè de sa.

Ale elit lè:

Matematik pèt ou kite mwens pase 0.5 dB maj apre tout bagay fin ajoute

Ou gen twa oswa plis pwen kwazman nan chemen an

Ou ap fè 400G kounye a, oswa ou pral nan 3 zan

Kab la se enfrastrikti kolòn vètebral ki pral nan mi yo pou yon dekad

Estanda bon lè:

Lyen anba 50m ak jis 1-2 kwazman

Marge konfòtab nan 40G oswa 100G

Patch cords ou pral ranplase chak ane de tout fason-poukisa peye prim pou consommables?

Vrèman bidjè sere epi ou te fè matematik la pou pwouve ke li fonksyone

Règ jeneral mwen an: Elit pou kalson, Creole pou plak.

Men lojik la. Kòf yo ale nan plafon an, anba etaj la, nan mi yo. Yo rete la pou 7-10 an. Sa a se fondasyon rezo ou a - ou absoliman pa ka bon mache soti sou maj pèt pou enfrastrikti ou pa pral manyen pou yon dekad.

Soti nan yon pwendvi presizyon fabrikasyon, diferans ki genyen ant klas Elit ak Standard se pa sèlman sa 0.1 dB sou papye. Pwodui konektè Elit-klas yo mande pou yon ekstansyon super-polisaj nan fen-fas la ak rejte nenpòt férules ak paramèt jeyometri limit tankou apex offset. Rekòmandasyon m '-pou kliyan yo: kòf yo dwe Elit. Yon fwa konektè kòf yo antere l nan plato kab, pwen kwazman yo fiks yo. Patch kòd yo likid epi yo chanje toujou. Si jeyometri férule kòf ou a pa pafè, pa gen pwoblèm ki jan kòd patch ou yo bon-presyon kontak fizik ap toujou inegal. Depanse lajan sou eleman presizyon ki pa deplase. Sa se filozofi pri ki aktyèlman fè sans nan manifakti.

Patch? Yo se consommables. Teknolojis operasyon yo tire yo, reroute yo, mache sou yo, aksidantèlman woule chèz sou yo. Viv mwayèn se petèt sis mwa a yon ane anvan yo jwenn echanj. Depanse dola prim sou plak Elit pandan w ap kouri kòf majinal se bak-w ap polisye bouton pòt la pandan fondasyon an krake.

Yon eksepsyon: si w ap kwa-konekte atravè yon chanm rankontre-me nan yon colo, ale Elite tout kote. Ou pa ka kontwole bon jan kalite a kab sou lòt bò a nan panèl handoff sa a.

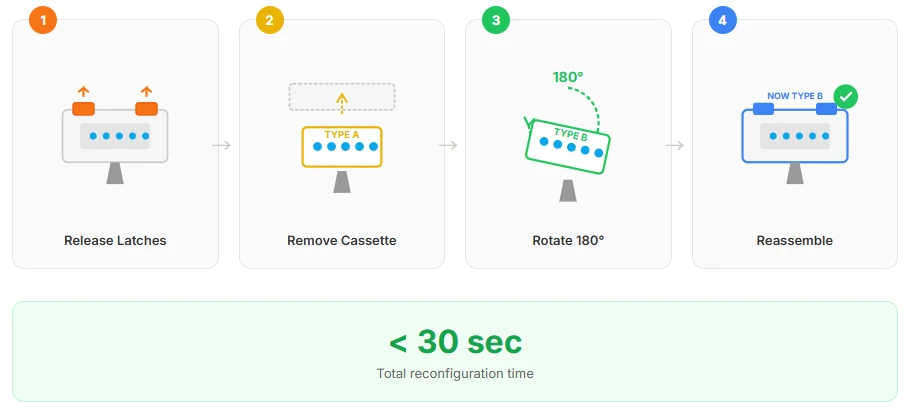

MTP PRO: Reparasyon jaden ki aktyèlman ap travay

MTP tradisyonèl fèmen nan polarite ak sèks nan faktori a. Lòd mal? Retounen li, rete tann twa semèn, eksplike manadjè pwojè ou poukisa orè a glise.

MTP PRO pèmèt ou chanje polarite (Tip A ↔ Kalite B) ak sèks (gason ↔ fi) nan jaden an. Pa gen zouti espesyal pou polarite-jis pete lojman an. Boukante sèks bezwen yon zouti ekstraksyon pin, men li toujou yon travay 30 segonn.

Prim lan se 20-40% sou MTP estanda. Son apik.

Men, ann fè matematik la sou yon vis-:

Si w ap fè yon gwo deplwaman ak nenpòt anbigwite sou sa ki deja enstale, MTP PRO peye pou tèt li premye fwa yon bagay pa matche ak desen an.

Pou anviwònman kolokasyon oswa yon lòt -pati jere, anjeneral nou rekòmande kliyan yo espesifye MTP PRO dirèkteman. Nan senaryo "bwat nwa" sa yo kote ou pa ka prevwa polarite lòt bout la oswa sèks, jaden-kapasite ki chanje nan PRO se pa sèlman pratik-se asirans. Nou te wè kliyan fèmen tout dis-mil- pwojè fib pou yon semèn paske tou de bout yo te vin gason. Antanke yon manifakti, nou pwodui konektè seri PRO-pou remèt otorite konfigirasyon yo tounen nan jaden an-elimine risk nan chèn apwovizyonman ki te koze pa twou vid ki genyen nan kominikasyon premye etap-.

Pou ti bilding ki byen -dokimante kote ou kontwole chak varyab? Estanda se byen.

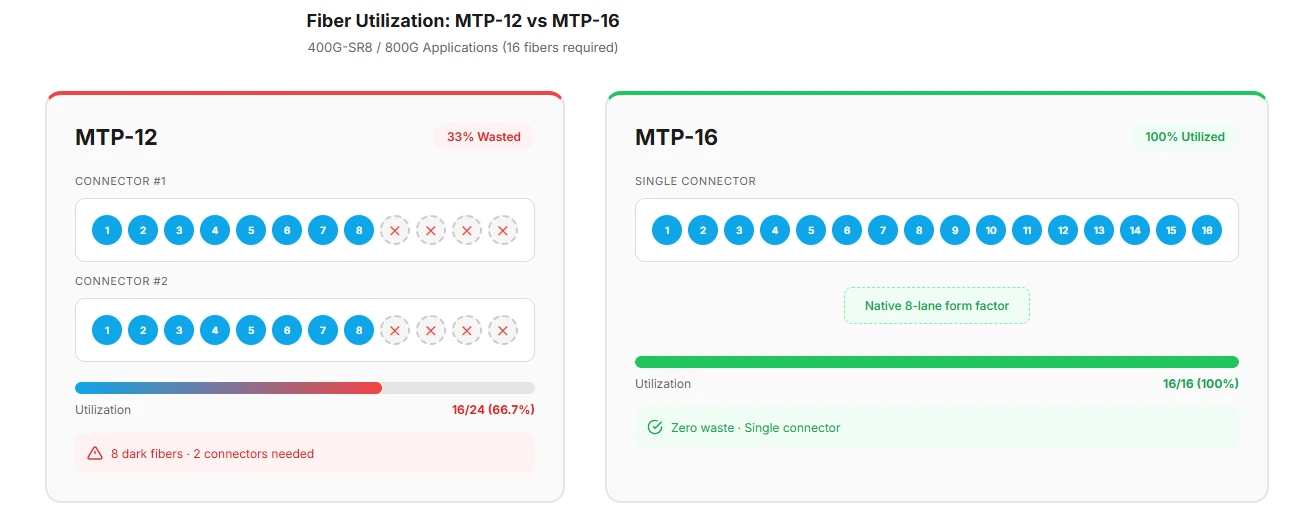

MTP-16: Sispann gaspiye fib

Sekrè sal sou 12-fib MTP: li gaspiye yon tyè nan fib ou pou aplikasyon 8-liy.

40G itilize 4 liy (8 fib). 100G itilize 4 liy (8 fib). 400G itilize 8 liy (16 fib). 800G itilize 8 liy (16 fib).

MTP-16 repare sa. Sèz fib, uit pè duplex, zewo fatra.

Pou 400G-SR8 ak vag 800G k ap vini an, MTP-16 se faktè fòm natif natal. Si w ap konstwi nouvo enfrastrikti fòmasyon AI-gwo GPU sa yo ki bezwen 400G oswa 800G ant chak nœuds estandadize sou MTP-16 kounye a. Delta pri a se neglijab, epi ou pa pral dechire kòf 12-fib nan de zan.

Tande yon kontak hyperscaler mwa pase a: yo te deja angaje nan MTP-16 pou tout nouvo bati. Amelyorasyon itilizasyon fib la sèlman jistifye chanjman zouti an.

Fin-Enspeksyon figi: Pati ki raz ki sove ou

Mwen pral kenbe sa a kout paske li se sijè ki pi piti a enteresan. Men, sote li se poukisa moun boule $2,000 transceiver.

Konektè MTP gen 12, 16, oswa 24 fib nan yon sèl ferrule. Yon patikil kontaminasyon sou yon sèl fib tank tout konektè a. Chans yo nan echèl kontaminasyon ak konte fib.

IEC 61300-3-35 defini pwòp. Men rezime a:

Zòn debaz sa a-25 mikron-se brital. Yon patikil pousyè. Youn. Epi lyen 400G ou a kòmanse voye erè CRC.

Ou pa ka enspekte 12+ fib manyèlman pou chak konektè pou chak bout pou chak kab. Jwenn yon sond MTP otomatik ($4,000-8,000). Li peye pou tèt li premye fwa ou trape kontaminasyon anvan kwazman olye pou yo apre ranplase yon transceiver.

Pwotokòl netwayaj:

1. Enspekte premye. Toujou.
2. Si sal: sèk siye. Travay 80% nan tan an.
3. Toujou sal: IPA mouye pwòp.
4. Re-enspekte anvan kwazman.
5. Echèk apre netwaye mouye? Konektè ka domaje. Pa fòse li.

Yon sèl bagay rookies jwenn mal: yo sipoze mouye netwaye toujou pi bon jan pase sèk. Sou konektè MTP, sa a se yon dezas k ap tann rive. Rezid IPA ki pa evapore konplètman kreye mikwo-pyèj kolan nan twou pin gid yo-epi pyèj sa yo atire plis pousyè pase ou te kòmanse avèk yo.

Anba yon mikwoskòp faktori 400x, nou souvan wè asasen envizib la kite dèyè pa "netwayaj mouye": fim rezidi IPA. Anpil kliyan sèvi ak pwodui netwayaj tablo oswa alkòl ki gen gwo -konsantrasyon, men si rapò melanj lan mal oswa evaporasyon pa konplè, tansyon sifas likid literalman "fèmen" patikil amann dwat nan twou zepeng gid MTP yo. Se poutèt sa kèk câbles teste byen fre soti nan bwat la men montre pèt spiking apre jis kèk sik kwazman. Rekòmandasyon boutik nou an: netwayaj sèk okipe katrevendis pousan nan ka yo. Si netwayaj mouye se absoliman nesesè, sèvi ak rezidi espesyalize-solvang netwayaj gratis ki te swiv pa gwo-purge nitwojèn presyon. Objektif la se prezève "entegrite jenn fi" nan fen fib-fas-pa degrade li chimikman ak tretman twòp.

Règ nou an: sèk siye an premye, toujou. Sove netwayaj mouye a pou kontaminasyon ki fè tèt di -lwil po ki soti nan dwèt yon teknoloji, rezidi adezif, kalite bagay sa yo. Men, si ou netwaye mouye, swiv li imedyatman ak de pase siye sèk. Panse a MTP tankou optik presizyon: pi sèk la, pi an sekirite.

Yon detay ki souvan neglije: konsepsyon bouchon pousyè enpòtan plis pase moun reyalize. Bouchon ki kenbe twò sere fòse teknisyen yo tire sou bòt la pandan retire, potansyèlman ensiste asanble a ferrule. Lè nou te fèt bouchon pousyè nou yo, nou espesyalman enjenyè tansyon priz la pou balanse pwoteksyon kontaminasyon kont fasilite nan retire -fèm ase pou rete kanpe pandan manyen, ase ki lach ke ou pa ap lite ak li a 2 AM nan yon kabinè nwa.

Kad Desizyon

Men fèy cheat la. Men, li asterisk yo-se kote vrè konsèy la ye.

Asterisk yo:

⚠️ Toupre ekipman HVAC oswa konpresè?Vibration dekole koneksyon sou tan. Ale MTP (klanp metal) menm si matematik pèt la di jenerik se amann.

⚠️ Anviwònman laboratwa ak rekonfigirasyon konstan?MTP PRO, menm si polarite se "li te ye." Plan chanje. Sove tèt ou maltèt la.

⚠️ Konekte ak kòf MPO jenerik ki deja egziste?Pa gaspiye lajan sou patch Elite-amelyore kòf yo dabò. Yon chèn se sèlman osi fò ke lyen ki pi fèb la.

⚠️ Colo rankontre-mwen chanm?Elit toupatou. Men bagay sou kolokasyon: ou pa ka enspekte sa ki sou lòt bò a nan panèl demarcasyon sa a. Ou pa gen okenn lide si yo ap itilize bon jan kalite kavalye oswa bagay ki pi bon mache depatman akizisyon yo te kapab jwenn. Ki sa ou ka kontwole se bò ou nan koneksyon an. Going Elite sou bout ou bati nan yon siplemantè 0.3 dB nan maj-ak nan yon anviwònman "bwat nwa" kote ou se avèg nan mwatye lyen an, maj sa a se souvan diferans ki genyen ant yon limyè vèt solid ak yon alam jòn k ap bat.

Pou kòf fib MPO/MTP, kasèt, ak modil evasyon ki kouvri tout seri sa a, ou ka jwenn karakteristik detaye ak disponiblite stock nanEVOLUX katalòg. Seksyon konektè fib optik nou an gen ladan MTP-12, MTP-16, ak PRO variants-tout fabrike ak kontwòl kalite yo ak pwotokòl enspeksyon yo diskite nan tout gid sa a.

MPO/MTP fib pa konplike yon fwa ou entèn twa bagay:

Konektè bon jan kalite balans ak vitès.40G padone neglijans. 400G pa fè sa.

Erè polarite sanble ak tout bagay eksepte erè polarite.Dokiman anvan ou enstale.

Bidjè pèt yo pi piti pase ou panse.Fè matematik la. Si li fèmen, ajou spesifikasyon konektè a.

Ak yon opinyon pèsonèl: MTP Elite sou kòf zo rèl do se prèske toujou vo prim lan. Diferans pri total sou yon sant done se yon erè awondi konpare ak yon nwit depanaj ijans.

Referans

1. Espesifikasyon US Conec MTP: https://www.usconec.com/
2. Gid FS.com MTP Connector: https://www.fs.com/blog/a-gid-comprehensive-a-mtp-connector-958.html
3. TIA-568.3-D: Optical Fibre Câblage Konpozan Creole
4. IEC 61754-7: MPO Connector Family Specifications
5. IEC 61300-3-35: Kritè enspeksyon fen-fas
6. IEEE 802.3bm/cm: 100G ak 400G estanda optik
