Yon kote sou plafon bilding ou an, yon pwen aksè san fil bezwen tou de yon koneksyon rezo ak yon sous kouran - men priz ki pi pre a se de chanm lwen. Kouri dedye fil elektrik ta kònen bidjè a. Sa a se pwoblèm egzak yon injektè PoE rezoud: li melanje done ak pouvwa elektrik sou yon sèl kab Ethernet. Epi lè kab sa a konekte tounen nan yon kolòn vètebral fib optik - menm jan li fè sa nan pi fò rezo komèsyal modèn - konbinezon fib long-pou dènye-mil PoE kreye youn nan achitekti deplwaman ki pi fleksib ki disponib jodi a.
Ki sa egzakteman se yon enjektè PoE?
Yon injektè PoE, ki rele tou yon midspan oswa adaptè PoE, foure pouvwa elektrik nan yon kab Ethernet estanda. Gouvène pa estanda IEEE 802.3af, 802.3at, ak 802.3bt, li chita ant yon switch rezo ki pa-PoE ak yon aparèy pouvwa (PD) tankou yon kamera IP, telefòn VoIP, oswa pwen aksè san fil. Li aksepte de entrées - Ethernet done ki soti nan switch la ak AC pouvwa soti nan yon priz miray - Lè sa a, pwodiksyon yon sèl kab pote ni pouvwa ak done nan pwen final la.
Dè milyon de switch Ethernet eritaj rete an sèvis. Ranplase yo tout ak modèl PoE-kapab ta pral gaspiye. Yon enjektè PoE konble diferans lan nan yon fraksyon nan pri a, pwolonje lavi a nan ekipman ki egziste deja pandan y ap pèmèt aparèy modèn ki mache ak pisans.

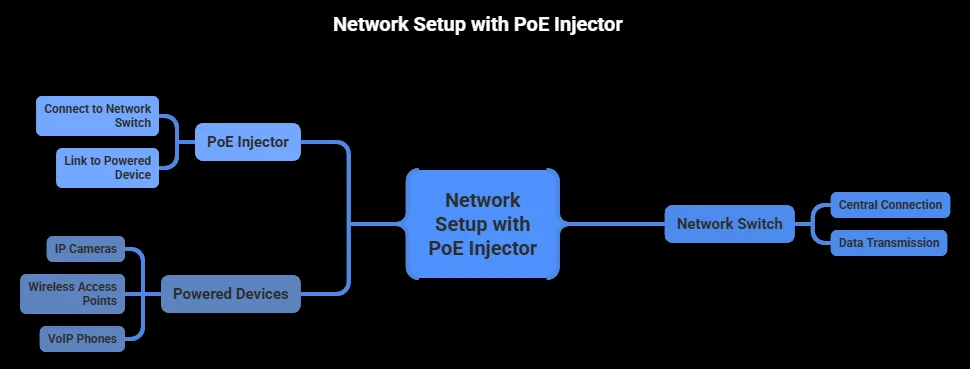

Ki jan yon enjektè PoE ap travay
Yon injektè PoE tipik gen de pò Ethernet RJ45:Done Nan(konekte ak switch la en oswa routeur) akPoE/Done soti(konekte ak aparèy pouvwa a). Yon twazyèm koneksyon - fil kouran AC - ploge nan yon priz estanda miray.
Entèn, yon konvètisè AC-a-DC transfòme kouran priz miray la an kouran dirèk reglemante, nòmalman 48–57V pou modèl ki konfòm-estanda yo. Pouvwa DC sa a melanje ak siyal done Ethernet sou kab sortan an. Aparèy ki mache ak pisans nan fen a separe pouvwa ak done anndan an, lè l sèvi avèk chak pou objektif respektif li yo.
Anvan livrezon kouran an kòmanse, enjektè ki konfòm IEEE-fè apwosesis lanmen: enjektè a voye yon sond vòltaj ki ba -desann kab la, epi si yon aparèy PoE-konpatib reponn ak siyati ki kòrèk la, de yo negosye watè egzak. Se sèlman apre negosyasyon siksè koule pouvwa. Pa gen repons valab vle di pa gen okenn pouvwa kite enjektè a - pwoteje ekipman ki pa-PoE kont domaj aksidan.
Aktif vs pasif PoE Injectors
Distenksyon sa a ka vle di diferans ki genyen ant yon enstalasyon ki an sekirite ak yon aparèy fri. Yonaktif PoE injectorkonfòm ak estanda IEEE 802.3af/at/bt: li bay lanmen, negosye vòltaj, ak ajiste livrezon pou matche ak bezwen aparèy ki konekte a. Enjektè aktif yo se chwa pwofesyonèl-klas yo.
A pasif PoE injectorsote tout sa. Li pouse yon vòltaj fiks - souvan 24V oswa 48V - kèlkeswa sa ki chita nan lòt bout la. Pa gen lanmen, pa gen negosyasyon, pa gen okenn rezo sekirite. Plonje yon aparèy 24V nan yon piki pasif 48V lakòz domaj pèmanan. Modèl pasif yo toujou sèvi deplwaman bidjè ak pyès ki nan konpitè-tansyon, men yo mande verifikasyon manyèl anvan chak koneksyon.
Estanda PoE yon ti koutje sou
Olye ke pa mache nan dokiman spesifikasyon dans, sèvi ak konparezon sa a matche ak estanda ki dwat nan aparèy ou yo:
| Estanda | Non komen | Max pouvwa (Sous) | Disponib nan Aparèy | Aparèy tipik |
|---|---|---|---|---|
| IEEE 802.3af | PoE | 15.4W | ~12.95W | Telefòn IP debaz, kamera estatik, detèktè senp |
| IEEE 802.3at | PoE+ | 30W | ~25.5W | Kamera PTZ, doub-pwen aksè radyo, ti ekspozisyon |
| IEEE 802.3bt Kalite 3 | PoE++ | 60W | ~51W | Inite konferans videyo, plizyè-AP radyo, panno ki ap dirije |
| IEEE 802.3bt Kalite 4 | PoE++ | 90W | ~71W | Kliyan mens, tèminal POS, signalisation dijital, laptops |
Kolòn "Disponib nan Aparèy" la pi enpòtan lè gwosè yon enjektè. Pouvwa gaye kòm chalè sou kab - apeprè 15-20% pèt sou yon kouri plen 100 mèt ak bon jan kalite kab kwiv. Toujou matche oswa depase trase aktyèl aparèy la, pa sèlman etikèt estanda a.
Etap-pa-Etap: Kijan pou Enstale yon Injector PoE
Pwosedi sa a itilize yon kamera sekirite IP, men pwosesis la aplike pou nenpòt aparèy ki mache ak PoE-. Pa gen okenn konfigirasyon lojisyèl obligatwa - Enjektè PoE yo se ploge-ak-hardware.
Etap 1 - Bann-tès premye.Konekte kamera a, enjektè a, epi chanje sou yon workbench. Verifye kamera a limen, jwenn yon adrès IP, epi difize videyo. Konfigirasyon tout paramèt pandan ke ekipman an rive nan bra a.
Etap 2 - Pozisyon injektè a.Mete l tou pre switch ou a - li bezwen aksè nan tou de yon priz AC ak yon kout Ethernet kouri nan pò switch la.
Etap 3 - Konekte antre done yo.Kouri yon kab Cat5e, Cat6, oswa Cat6a soti nan switch la nan pò Done Injector a. Chwazi dwa akategori kab patchasire tou de entegrite done ak livrezon pouvwa adekwat.
Etap 4 - Konekte pwodiksyon pouvwa a.Kouri yon dezyèm kab Ethernet soti nan pò PoE/Data soti nan Jack Ethernet kamera a. Longè kab maksimòm: 100 mèt (328 pye) pou chak spesifikasyon IEEE.
Etap 5 - Pouvwa.Ploge kòd AC injektè a nan priz miray la. Lanmen an fèt otomatikman - kamera a ta dwe limen nan kèk segonn.
Etap 6 - Monte epi verifye.Enstale kamera a pou tout tan, konfime videyo a, epi verifye anrejistreman aktif.
Pon Fib ak PoE: Kote Long-Haul rankontre Dènye-Mile
Isit la se kote konvèsasyon an chanje soti nan konsèy jenerik PoE nan achitekti a ki aktyèlman echèl. Copper Ethernet maxes soti nan 100 mèt. Câblage fib optik pote siyal atravè kilomèt san degradasyon. Nan rezo ki kouvri plizyè bilding oswa zòn deyò, fib okipe zo rèl do a pandan y ap kwiv la delivre dènye segman nan pwen final yo. Yon enjektè PoE chita jisteman nan pwen tranzisyon fib-a-kwiv, sa ki fè li youn nan aparèy ki pi enpòtan nan plan estratejik nan yon rezo ibrid.
Tablo ki anba a montre poukisa achitekti ibrid sa a depase pi bon kalite kwiv:
| Paramèt | Copper-Rezo sèlman | Fib Backbone + PoE Dènye-Mile |
|---|---|---|
| Distans transmisyon maksimòm | 100m pou chak segman | Kilomèt (fib) + 100m (kwiv) |
| Kapasite Bandwidth | 1-10 Gbps tipik | 10-100 Gbps sou kolòn vètebral fib |
| EMI sansiblite | Segondè (kwiv se antèn-tankou) | Zewo sou segman fib |
| Évolutivité | Limite pa longè kab | Splitter PLC pèmèt branch nan plizyè douzèn pwen final |
| Livrezon pouvwa | PoE sou chak segman | PoE sèlman sou dènye -mil (pi efikas) |
Ki kote enjektè PoE a chita fizikman nan rezo sa yo? Dwat nan pwen kote fib vin kwiv. Nan yon deplwaman FTTP, siyal optik la rive nan fib fini ak presizyonkonektè fib optiknan yon konvètisè medya oswa ONT. Pwodiksyon Ethernet manje dirèkteman nan enjektè PoE a, ki alimante kamera, pwen aksè, oswa telefòn san fil elektrik adisyonèl nan nenpòt pwen.
Menm lojik la aplike nan echèl la. Lè yon sèl kòf fib sèvi plizyè lokatè - divizeSplitter fib optik PLCnan liy separe - chak lokal jwenn pwòp ONT pa yo, pwòp Ethernet li yo, ak pwòp enjèkteur PoE pa yo ki alimante aparèy lokal yo. Wòl injektè a pa janm chanje: li bridge yon done-sèlman Ethernet feed ak yon aparèy ki bezwen done ak pouvwa.
Anndan etajè ekipman yo, modèl la repete nan yon echèl fizik ki pi piti. Teknisyen wout fibre nanbwat tèminal fib optikak panno plak, Lè sa a, sèvi akadaptè fib optikpou rantre nan koneksyon ant kab kòf ak lyen distribisyon. Yon fwa ke siyal la tranzisyon an kwiv nan pwodiksyon panèl patch la, yon piki PoE ajoute kapasite pouvwa nan pò espesifik - pa gen okenn ajou switch PoE konplè nesesè.
Lyen ki manke a: PoE Fibre Media Converters
Yon konvètisè medya estanda tradui siyal optik yo an siyal Ethernet elektrik ak vis vèrsa - men yonPoE fib medya konvètisèale yon etap pi lwen. Li konbine fib -a-konvèsyon kòb kwiv mete ak piki PoE nan yon sèl aparèy, elimine nesesite pou yon piki PoE separe nèt.
Sa enpòtan nan deplwaman-monn reyèl. Konsidere yon garaj pakin kote kamera IP chita 500 mèt de klozèt rezo ki pi pre a. Copper pa ka rive nan distans sa a. Yon konvètisè medya fib PoE nan antre garaj la aksepte liy fib k ap vini an epi li bay yon koneksyon Ethernet PoE-pèmèt dirèkteman nan kamera a. Yon aparèy, yon sèl kab nan kamera a, pa gen okenn priz kouran nan kote kamera a.
Lè w ap evalye konvètisè medya fib PoE, konfime estanda PoE (802.3af/at/bt), verifye kalite fib (sèl-mòd kont multimode), epi matche kalite konektè a ak enfrastrikti w la. Bon jan kalite a nankòd patch fib optiknan pwen transfè sa a dirèkteman afekte bon jan kalite siyal ak fyab-alontèm.
PoE Injector vs PoE switch: Ki youn ou bezwen?
Yon switch PoE gen PoE entegre nan chak pò - pouvwa ak done yo vin estanda san pyès ki nan konpitè adisyonèl. Sa fè li ideyal lè pifò aparèy konekte bezwen PoE. Men, sa vle di tou ranplase switch ki pa-PoE ki deja egziste a, ki gen yon pri ki pi wo alavans epi ki ka pa nesesè si se sèlman yon ti ponyen aparèy ki bezwen kouran.
Yon enjektè PoE ajoute kapasite PoE yon sèl pò nan yon moman. Bezwen pouvwa yon kamera IP sèl nan papòt la depo? Yon sèl pò injektè PoE okipe sa pou $15–$30 san yo pa manyen rès rezo ou a. Ajoute kèk pwen aksè san fil atravè yon ti biwo? Yon milti-po gigabit PoE injector (4 oswa 8 pò) kouvri travay la pandan y ap konsève envestisman switch ki egziste deja ou a. Pwen ekilib la anjeneral rive anviwon 8-12 aparèy PoE - pi lwen pase sa, yon switch PoE dedye anjeneral vin pi pri-efikas ak pi fasil pou jere.
Kisa pou w konsidere anvan w achte
Twa faktè kondwi chak acha. Premyèman,konte aparèy: yon sèl pò injektè PoE okipe yon kamera oswa AP; modèl milti-pò sèvi pi gwo enstalasyon. Dezyèmman,bidjè pouvwa: konte pouvwa chak aparèy epi chwazi yon modèl ki depase totalman an. Yon kamera IP debaz rale 8-12W; yon kamera PTZ ak aparèy chofaj ka mande 50W+. Twazyèm,vitès ak vòltaj: Aparèy IEEE 802.3af/at/bt estandadize sou 48V epi yo negosye otomatikman, men ekipman eritaj ka atann 12V oswa 24V. Konfime tou debi gigabit - yon injektè PoE gigabit anpeche kou boutèy pou gwo -endpoints gwo lajè tankou kamera milti-megapiksèl oswa pwen aksè Wi-Fi 6.
Sekirite, Kalite kab, ak fyab
Enjektè PoE ki konfòme IEEE-se pami aparèy livrezon kouran ki pi an sekirite nan rezo. Mekanis lanmen yo kenbe pò yo elektrik inaktif jiskaske yo detekte yon siyati PoE valab - pa gen okenn risk pou aksidantèlman konekte ekipman ki pa-PoE.
Pou enstalasyon misyon-kritik, konekte enjektè PoE a ak yon ekipman pou kouran san enteripsyon (UPS). Depi aparèy PoE yo resevwa pouvwa atravè ekipman rezo a, yon UPS sou enjèkteur a bay backup batri nan chak pwen final konekte ansanm.
Kalite kab merite plis atansyon pase li anjeneral vin. Toujou sèvi ak kablaj Ethernet an kwiv solid-Kat5e oswa pi wo. Kòb kwiv-aliminyòm rekouvèr (CCA) koute mwens kòb men yo pote pi gwo rezistans elektrik - plis pèt pouvwa, plis chalè, ak yon risk dife otantik nan enstalasyon PoE++ pouse 60-90W. Kit travay akadaptè rezo fib optikoswa pwen final kwiv, bon jan kalite materyèl nan chak pwen revokasyon detèmine fyab alontèm-.
Kesyon yo poze souvan
K: Èske yon enjektè PoE domaje aparèy ki pa-PoE?
A: Non. IEEE 802.3af/at/bt enjektè konfòme yo fè yon lanmen anvan yo voye pouvwa. Pa gen okenn siyati PoE valab detekte vle di pa gen okenn pouvwa delivre. Vòltaj pwofonde yo itilize pandan deteksyon an pa inofansif.
K: Èske mwen ka itilize yon enjektè PoE ak yon switch PoE?
A: Ou kapab, men li se redondants. Yon switch PoE deja founi pouvwa nan pò li yo, ak anpile yon injektè ka lakòz konfli negosyasyon. Gade seksyon PoE injector vs PoE switch pi wo a pou konsèy.
K: Ki distans yon injektè PoE ka voye pouvwa?
A: Jiska 100 mèt (328 pye) pou chak spesifikasyon IEEE. Pi lwen pase distans sa a, sèvi ak ekstansyon PoE oswa chanje nan yon zo rèl do fib optik ak yon konvètisè medya nan fen a aleka.
K: Ki diferans ki genyen ant yon enjektè PoE ak yon Splitter PoE?
A: Yon enjektè PoE ajoute pouvwa nan yon kab Ethernet. Yon splitter PoE fè opoze a - separe pouvwa ak done ki sòti nan yon kab PoE fèk ap rantre an de rezilta: Ethernet estanda plis yon kab pouvwa DC separe pou aparèy ki pa-PoE.
K: Èske yon enjektè PoE afekte vitès rezo a?
A: Non. Yon injektè PoE gigabit pase done nan yon pousantaj liy konplè 1 Gbps ak zewo latansi mezirab. Toujou konfime sipò gigabit sou fèy spesifikasyon injektè a - ki pi ansyen oswa modèl negosye ka limite nan 100 Mbps, ki ta ka bloke aparèy modèn yo.
