YonFC fibre connecteurse yon wonn, threaded fib optik connecteur ki vis nan yon adaptè oswa pò ekipman olye pou yo pouse nan tankou yon konektè SC oswa LC. Non an anjeneral li kòmFerrule Connector, ak konsepsyon an antye egziste pou fè yon sèl bagay byen: kenbe yon koneksyon optik ki estab, ki repete ki rete mete lè ekipman okipe, deplase, oswa ekspoze a Vibration.
FC se pa default ankò pou nouvo -rezo gwo dansite - wòl sa a fè pati.LC konektè. Men, li toujou komen sou enstriman tès optik yo, nan pati ki pi gran telekominikasyon ak enfrastrikti transmisyon, ak nan lazè, Capteur, ak polarizasyon -maintenir (PM) sistèm fib. Gid sa a kouvri ki jan FC travay, ki jan FC/PC, FC/UPC, ak FC/APC diferan, ki kote FC toujou espesifye jodi a, ak ki jan yo chwazi bon FC la.konektè, kòd patch, pigtail, oswa adaptè pou yon pwojè.
Ki jan yon konektè fib FC travay?
Yon konektè FC sèvi ak yon nwa kouple file pou fèmen sou yon adaptè oswa pò aparèy. Pandan nwa a ap sere boulon, se prentan -chaje ferrule a pouse an kontak ak ferrule akouple a, aliyen de fas fib yo pou limyè ka pase ak pèt ki ba. Dimansyon koòdone yo defini entènasyonalman nanIEC 61754-13, ki espesifye fanmi konektè FC la alantou yon férule 2.5 mm ak yon kouple file, prentan-chaje.

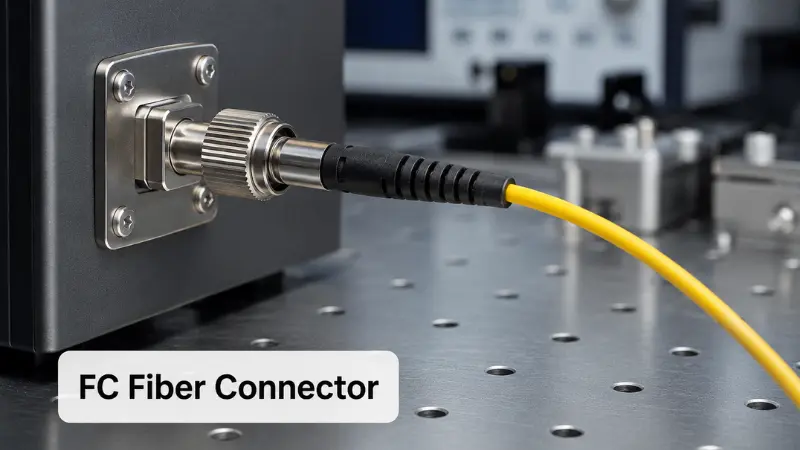

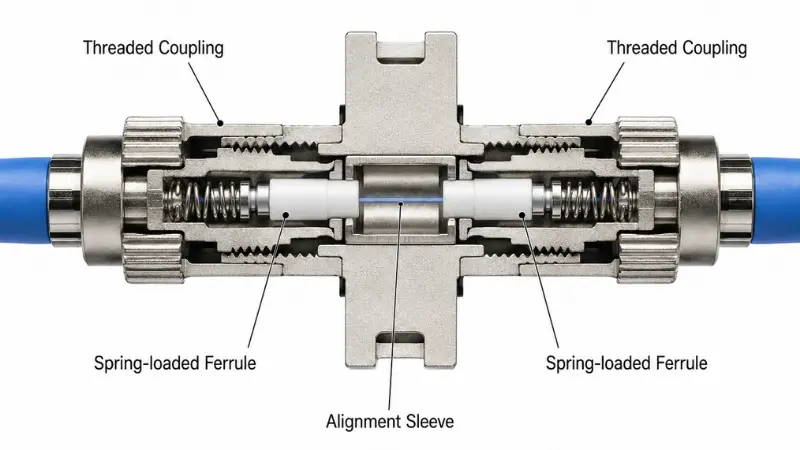

Mekanis nan kouple Threaded
Vis -sou kouple se karakteristik siyati konektè a. Olye pou w klike sou plas, ou vire nwa a jiskaske konektè a chita. Peman an se estabilite mekanik: koneksyon an reziste rale aksidan epi kenbe aliyman li anba Vibration, ki se egzakteman sa ban tès ak pò enstriman bezwen.
Komès la-se vitès. File ak defile chak koneksyon pi dousman pase aksyon pouse-rale nan SC oswa LC, kidonk FC se raman zouti ki bon pou yon panèl patch dans ki vin re-patche souvan. Li touche plas li kote yon koneksyon mete yon fwa epi espere rete serye.
Ferrule, kle, ak pati ki enpòtan yo
Konnen pati prensipal yo fè tou de espesifye ak depanaj pi fasil:
- Ferrule- anjeneral yon silenn seramik (zirkonya) 2.5 mm ki kenbe ak santre fib la nan fen fas a, menm gwosè nominal ak bawo SC ak ST.
- Koupling nwa- kolye an metal wotasyon ki file sou adaptè a epi aplike fòs kontak.
- Kle aliyman- yon ti kle gason sou kò konektè a ki fikse oryantasyon epi ki anpeche ferrule a wotasyon kont fas a pwent kwaze.
- Konektè kò ak bòt- lojman ki kenbe tout bagay ansanm, plis bòt soulajman-ki pwoteje fib kote li sòti.
- Manch adaptè- andedan adaptè FC la, yon manch aliyman fann resevwa tou de férules ak liy yo.
Aliyman enpòtan paske yon konektè ki mal chita oswa ki gen yon kle-kè ogmante pèt ensèsyon ak pèt retounen, epi fòse oswa tòde yon ferrule kont konpa li ka grate.figi fen poli. Kle a enpòtan espesyalman sou konektè Angle (APC), kote pozisyon wotasyon dirèkteman afekte pèfòmans.
FC Connector Polish Kalite: PC, UPC, ak APC

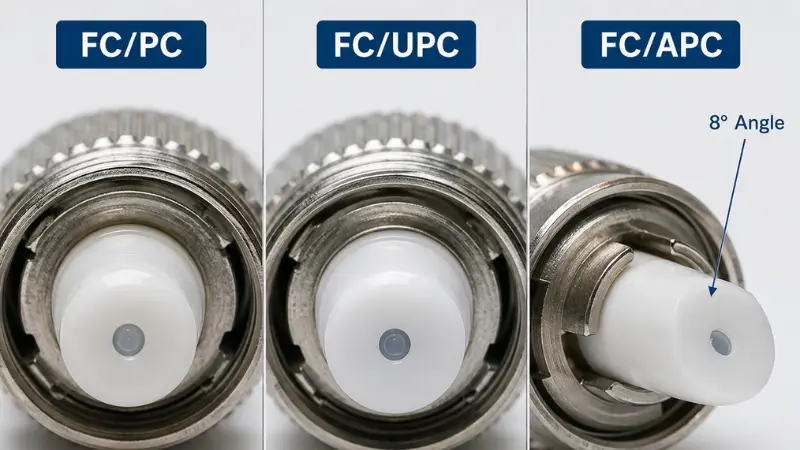

Konektè FC yo vini ak diferan fen-poli figi, ak poli - pa kò a konektè - se sa ki sitou kondwi refleksyon ak pèt ensèsyon. Si w sonje yon bagay nan seksyon sa a, sonje sifiks twa-lèt ki sou nimewo pati a. Pou yon gade pi pwofon atravè tout fanmi konektè, gade gid nou anPC, UPC, ak APC poli.
FC/PC (Kontak Fizik)
PC se polonè orijinal la koupole, kote nwayo fib yo manyen anba presyon prentan limyè. Li fonksyone, men pèfòmans refleksyon li yo travèse nouvo poli, kidonk li raman espesifye nan nouvo pwojè mòd sèl-e kounye a, sitou parèt sou ekipman eritaj.
FC/UPC (Ultra fizik kontak)
UPC se yon vèsyon ki pi rafine, ki pi byen kontwole nan PC. Li bay pèt ensèsyon ki ba ak pèt retou solid, epi li se defo pratik pou lyen jeneral sèl-mòd, koneksyon laboratwa, ak koòdone ekipman ki bezwen yon bon kontak fizik dwat-. Pati UPC yo anjeneral make ak bòt ble, menm si kodaj koulè ka varye selon Maker.
FC/APC (Kontak Fizik Angle)
APC poli figi fen nan yon ang - valè estanda a se 8 degre - konsa limyè reflete dirije nan CLADDING a olye pou yo tounen dwat nan direksyon sous la. Sa sevè bese refleksyon tounen, ki se poukisa APC yo chwazi pou sistèm sansib a reflete limyè: CATV ak videyo analòg, PON ak FTTH manje, sous lazè, ak mezi presizyon. Pati APC tipikman pote bòt vèt.

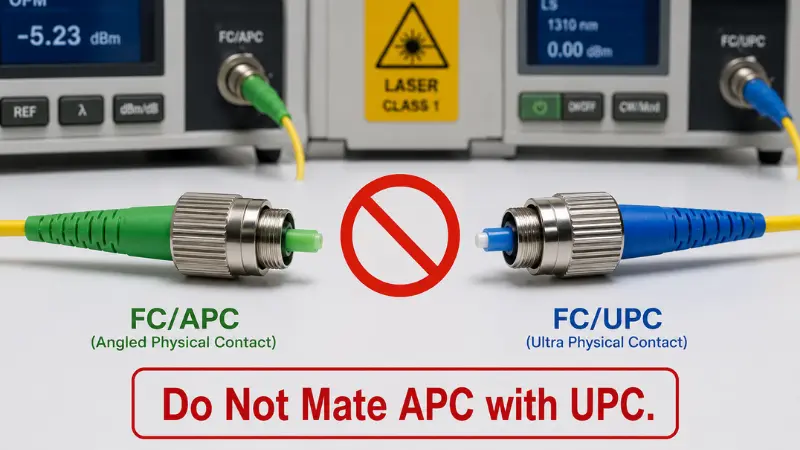

Konektè APC yo dwe marye sèlman ak konektè APC ki pataje menm kle a. Fòse yon figi APC kont yon figi UPC oswa PC lakòz gwo pèt epi li ka pou tout tan domaje tou de figi fen.
PC vs UPC vs APC Yon ti koutje sou
| Polonè | Fen figi | Pèt retounen tipik | Koulè komen | Pi bon pou |
|---|---|---|---|---|
| PC | Lejèman coupole | Pi gran pase oswa egal a 40 dB | - | Legacy ekipman, pi gran lyen |
| UPC | Domed, pi rafine polish | Pi gran pase oswa egal a 50 dB | Ble | Jeneral sèl-mòd, laboratwa ak pò ekipman yo |
| APC | Angle 8 degre | Pi gran pase oswa egal a 60 dB | Vèt | CATV, PON/FTTH, lazè, tès presizyon |
Retounen-figi pèt ki anwo yo reflete nivo yo souvan site nan estanda pèfòmans entènasyonal yo tankouIEC 61753ak nan fichye founisè yo; toujou konfime nòt egzak la kont rapò tès la pou pati ou kòmande yo.
Ki jan yo di FC/APC ak FC/UPC apa

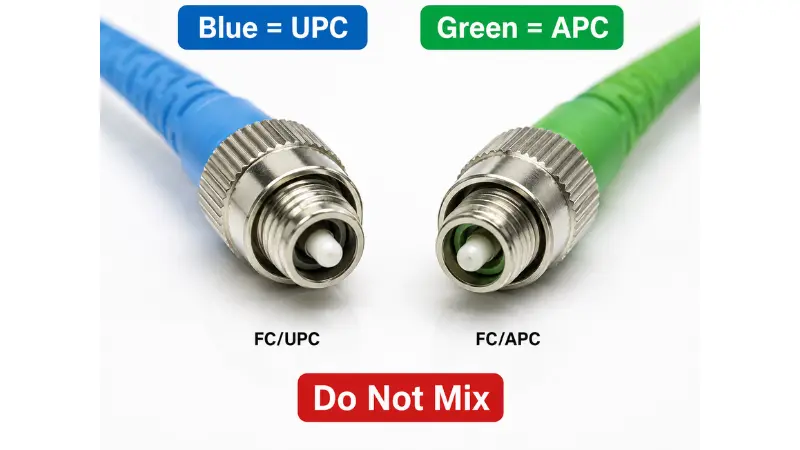

Nan pratik ou ka anjeneral idantifye Polonè kat fason yo: koulè bòt (vèt pou APC, ble pou UPC), ang ki vizib sou pwent férule a, sifiks sou espèk lòd la oswa etikèt (FC/APC vs FC/UPC), ak make sou pò ekipman an. Lè w gen dout, tcheke etikèt pò a an premye olye ke w jije dapre aparans - se sèl fason ki pi fasil pou evite yon dezakò APC/UPC.
Ki kote konektè fib FC yo toujou itilize jodi a?
Yon kesyon ki jis pou nenpòt ki konektè ki anvan LC se si li demode. FC se pa - li te tou senpleman diminye nan kote ki kote estabilite li yo vo koneksyon an pi dousman.

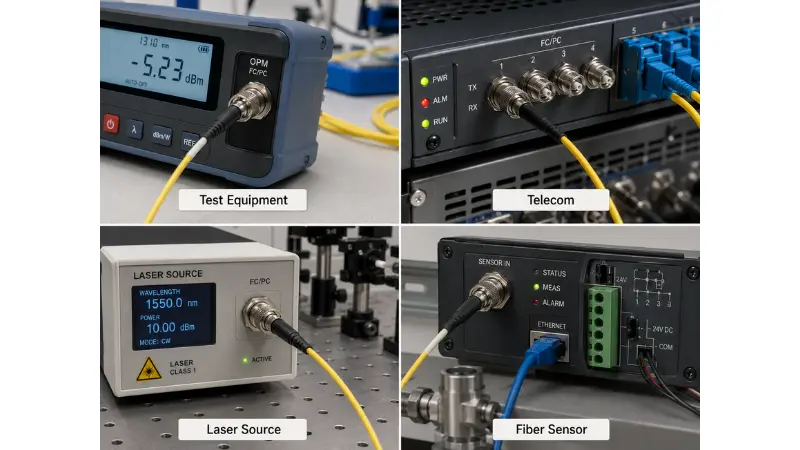

Ekipman tès ak mezi

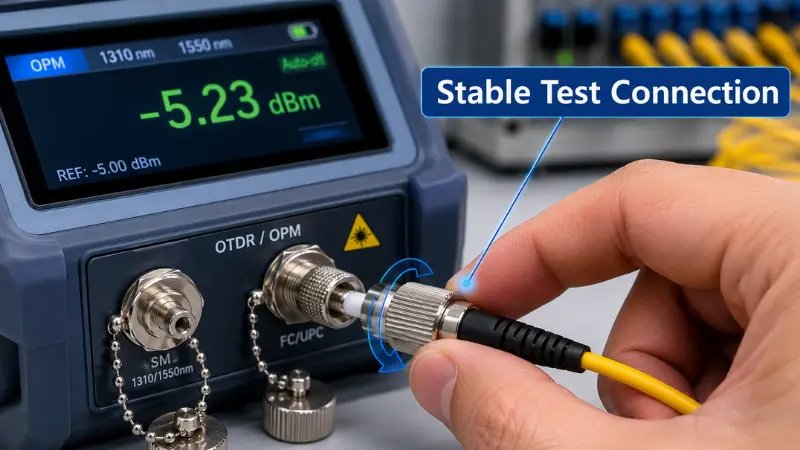

FC se yon vizyon abitye sou mèt pouvwa optik, sous limyè, OTDR, ak analizè spectre optik, osi byen ke sou kòd tès referans-. Kouplage fil la kenbe yon kontak konstan, repete, ki kenbe mezi ki konsistan atravè anpil sik konekte/dekonekte - yon avantaj reyèl lè yon pò ki lach ta ka twonpe yon lekti.
Telecom ak sistèm transmisyon
Gen kèk ekipman telekominikasyon ak transpò, patikilyèman pi gran platfòm, ki te bati alantou pò FC epi yo toujou sèvi ak yo. Nouvo bati apiye nan direksyonKonektè SCnan rezo aksè ak LC sou ekipman, men FC ka toujou oblije matche ak yon chasi ki egziste deja oswa ankadreman distribisyon.
Lazè, detèktè, ak PM Fibre
Enstriman lazè, detèktè fib, konfigirasyon rechèch, ak asanble fib PM souvan itilize FC paske estabilite mekanik ak egzak, aliyman repete plis enpòtan pase vitès koneksyon. Nan sistèm sa yo menm ti kantite refleksyon tounen ka destabilize yon sous oswa koripsyon yon mezi, kidonk FC/APC se komen isit la.
Anviwònman Endistriyèl ak gwo-Vibration
Paske kouple a file, FC ka adapte koneksyon ki ekspoze a Vibration oswa mouvman. Apwopriye toujou depann sou tout asanble - soulajman souch, kalite adaptè, ak enstalasyon - pa konektè a pou kont li.
FC vs SC vs LC vs ST Connectors

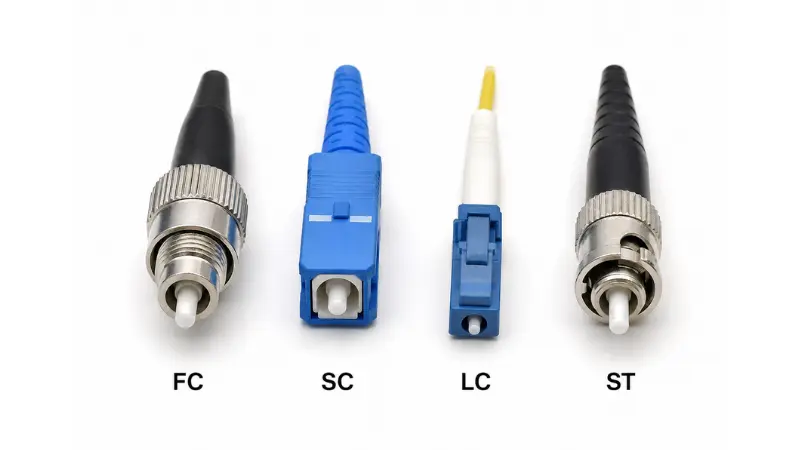

FC se yon opsyon pami plizyè. Konpare li ak lòt konektè endikap yo fè desizyon an pi klè.
| Konektè | Bloke | Ferrule | Itilizasyon tipik | Fòs | Limitasyon |
|---|---|---|---|---|---|
| FC | Threaded vis | 2.5 mm | Kovèti pou tès, telecom, lazè, PM fib | Ki estab, ki reziste -vibrasyon | Pi dousman konekte |
| SC | Pouse-rale | 2.5 mm | FTTH, telecom, panno patch | Fasil yo sèvi ak, lajman estoke | Pi gwo pase LC |
| LC | Pouse-rale lokèt | 1.25 mm | Sant done, transceiver, gwo dansite | Kontra enfòmèl ant, dansite segondè | Ti latch pi fasil pou mishandle |
| ST | Bayonèt tòde-fèmen | 2.5 mm | Legacy multimode | Senp tòde-lock | Pa komen nan nouvo bati |
Ki konektè ou ta dwe chwazi?
- Chwazi FClè fil elektrik tès enstriman, matche ekipman FC eritaj, oswa bati lyen lazè / Capteur / PM kote aliyman ki estab depase vitès.
- Chwazi LCpou transceiver akgwo -kablaj dansite, kote férule 1.25 mm li yo apeprè double dansite pò.
- Chwazi SCpou FTTH ak rezo aksè, kote SC/APC lajman deplwaye ak fasil pou mete fen nan jaden an.
- ChwaziSTsitou matche ak yon plant multimode ki deja egziste; li raman chwazi pou nouvo travay.
Si w ap peze de vis 2.5 mm-kont-opsyon pouse yo espesyalman, nòt nou an soudiferans ki genyen ant konektè SC ak FCale pi fon sou konpwomi yo-.
FC Konektè Seleksyon Matris
Pou referans rapid, men ki jan chwa a anjeneral tonbe pa aplikasyon:
| Aplikasyon | Chwa nòmal | Poukisa |
|---|---|---|
| Enstriman tès optik | FC/UPC oswa FC/APC | Koresponn ak pò a ak egzijans refleksyon li yo |
| CATV / analòg lyen optik | FC/APC | Refleksyon do ba pwoteje bon jan kalite siyal |
| Sous lazè / PM fib | FC/APC | Sansiblite refleksyon ak aliyman ki estab |
| Legacy pò telecom | Koresponn ak kalite FC ki egziste deja | Konpatibilite ak ekipman enstale |
| Sant done ki gen gwo-dansite | Anjeneral LC | FC se pi ankonbran ak pi dousman patch |
| FTTH / aksè rezo | Anjeneral SC/APC | Deplwaman jaden estanda |
Avantaj ak limit nan konektè FC
Rezime a onèt: FC echanj konvenyans pou estabilite. Sa se yon bon afè nan kèk kote ak yon pòv nan lòt.
Kote FC fò.Couplage fil la reziste dekoneksyon aksidan ak Vibration, ferrule -ak-konsepsyon kle a sipòte aliyman repete, ak konektè a disponib nan tou de UPC ak APC pou adapte diferan bezwen retounen -pèt - ki se poukisa li pèsiste nan tès, lazè, ak aplikasyon PM.
Kote FC tonbe kout.Li pi dousman pou konekte ak dekonekte pase SC oswa LC, li pi gwo fizikman pase LC e konsa yon move anfòm pou panno ki gen gwo -dansite, epi li mande plis swen pandan kwazman: kle a dwe aliman, epi férule a pa ta dwe janm fòse oswa vire kont konpayon li.
Lè pa pou itilize FC
Sote FC lè dansite pò oswa vitès patch se priyorite a (rive pou LC), lè deplwaye yon estanda FTTH oswa rezo aksè (SC / APC se nòmalman nòmal la), oswa lè pa gen anyen sou lyen an aktyèlman mande estabilite threaded FC la. Chwazi FC "pou yo an sekirite" sou yon panèl dans tipikman jis ajoute pri ak ralanti enstalasyon.
FC Patch Cord vs FC Pigtail vs FC adaptè
Twa pwodwi FC sa yo rezoud pwoblèm diferan, epi melanje yo se yon erè kòmande komen:

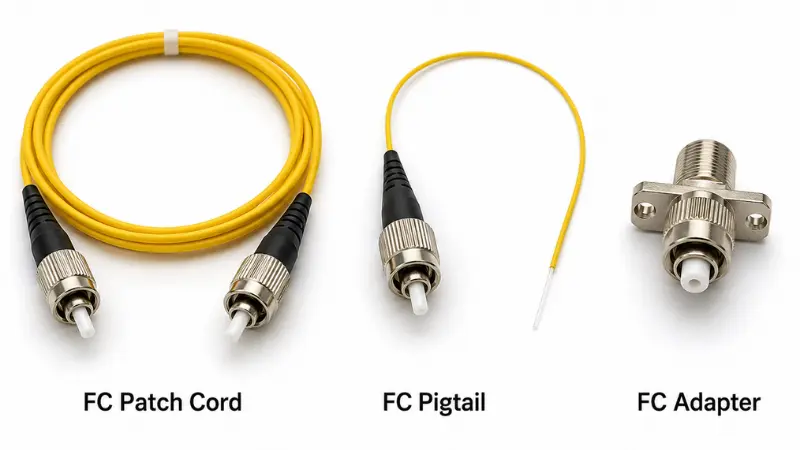

- FC patch kòdyo fini sou tou de bout epi konekte de pò dirèkteman - pou egzanp, yon enstriman ak yon panèl patch. Jakèt yo anjeneral 2.0 mm oswa 3.0 mm.
- FC pigtailsgen yon konektè sou yon bout ak fib vid sou lòt la, ki vle di yo dwe fizyon -splised nan yon kab oswa yon plato. Anjeneral yo itilize fib tanpon 0.9 mm sere-.
- FC adaptè(kouplè) se bulkhead fi ki konekte de konektè FC atravè yon manch aliyman; yo monte nan panno, bwat, ak patiraj.
Ki jan yo chwazi dwa FC Fibre Connector la?
Anvan kòmande yon konektè FC, kòd patch, pigtail, oswa adaptè, konfime senk bagay sa yo.
1. UPC oswa APC
Sèvi ak FC/UPC pou lyen jeneral sèl-mòd kote pèt ensèsyon ki ba ase. Sèvi ak FC/APC kote refleksyon dèyè enpòtan - lazè, analòg/CATV, PON, ak mezi presizyon. Pa janm melanje APC ak UPC oswa PC.
2. Kalite fib
Konfime si wi ou non lyen anyon sèl-mòd oswa miltimòd. Single -mòd FC se nòmal nan telekominikasyon, tès, ak optik long-; multimode FC egziste men se byen lwen mwens komen nan nouvo travay.
3. Dyamèt kab
Koresponn ak bòt la ak konektè ak kab la: 0.9 mm sere-fib tanpon pou pifò pigtails, ak 2.0 mm oswa 3.0 mm jakèt pou kòd patch, tou depann de wout ak rezistans.
4. Adaptè ak konpatibilite kle
Adaptè a dwe matche ak polish la ak kle a. Adaptè FC vini nan kle etwat (souvan make NK / 2.0 mm) ak kle lajè (WK / 2.14 mm), ak kle a etwat pi komen jodi a. Pou FC/APC, aliyman kle se kritik paske pozisyon angilè fikse pèfòmans nan - yon kle ki pa matche ka anpeche chèz apwopriye oswa ogmante pèt.
5. Kondisyon pou Pèfòmans
Pa sispann nan non konektè a. Konfime nimewo ki deside si lyen an ap travay:
- Pèt ensèsyon (IL)- limyè pèdi pase nan koup la; pi ba se pi bon. Mande pou valè tipik ak maksimòm yo.
- Pèt retounen (RL)- limyè reflete tounen nan direksyon sous la; pi wo dB se pi bon, epi li se rezon prensipal yo chwazi APC.
- Fonksyone longèdonn- konfime asanble a evalye pou fenèt ou a (pa egzanp 1310/1550 nm sou yon sèl mòd-).
- Jacket, durability, ak anviwònman- Evalyasyon jakèt (tankou LSZH), ploge-durabilite sik, ak nenpòt kondisyon deyò oswa endistriyèl.
Pou lòd B2B li vo tou konfime founisè a ka bay rapò tès, longè koutim, etikèt, ak anbalaj.
Erè komen pou evite?
- Melanje APC ak UPC:Diferan jeyometri fen-fè fas a vle di kouple yo lakòz gwo pèt epi li ka domaje polish la. Nan akizisyon, pifò erè FC vin nan dezakò polisye, dezamèt dyamèt kab-, oswa sipoze chak adaptè FC ka ranplase.
- Inyore pwòpte:Pousyè, lwil oliv, ak rayures ogmante pèt ak ruin repetibilite tès la. Enspekte aknetwaye figi fen aanvan chak konpayon, espesyalman sou enstriman.
- Sèvi ak FC kote LC oswa SC adapte pi byen:Gwo -panno dansite anjeneral vle LC; FTTH anjeneral vle SC/APC. Rezève FC pou estabilite threaded oswa konpatibilite ekipman.
- Bliye pò yo nan tou de bout:Konektè a dwe matche ak aparèy la, adaptè, panèl, oswa enstriman an. Anvan kòmande kòd patch FC, tcheke tou de bout lyen - epi li etikèt pò a olye ke devine pa aparans.
FC Fibre Connector Achte Lis Verifikasyon
Konfime sa yo anvan ou mete yon lòd:
- Konfigirasyon Connector: FC to FC, oswa yon ibrid tankou FC to LC oswa FC to SC
- Polonè: UPC oswa APC
- Fib: yon sèl-mòd oswa miltimòd
- Longè kab
- Dyamèt kab: 0.9 mm, 2.0 mm, oswa 3.0 mm
- Materyèl jakèt ak evalyasyon
- Senp oswa duplexestrikti
- Kalite adaptè, kle, ak style aliye
- Pèt ensèsyon ak objektif pèt retounen
- Rapò tès, etikèt, ak bezwen anbalaj
Nòt akizisyon pou achtè B2B
Pou lòd pwojè, katalòg par souvan pa ase. Longè kab, materyèl jakèt, koulè bòt, poli, fòma etikèt, ak anbalaj tout afekte jan pati yo enstale san pwoblèm nan echèl - ak pwoblèm FC ki pi evite sou sit la remonte nan dezakò polis, dyamèt kab mal la, oswa yon kle adaptè ki pa te espesifye. Fèmen detay sa yo sou lòd acha a, epi mande pou chak-rapò tès pakèt sou nenpòt bagay ki bay ekipman tès oswa lyen refleksyon-sansib.
FAQ
K: Kisa FC vle di nan konektè fib?
A: Li anjeneral li kòm Konektè Ferrule - yon wonn -konektè fib optik ak yon kouple file ak, sou pati estanda, yon ferule 2.5 mm.
K: Kouman pou mwen konnen si ekipman mwen an bezwen FC/UPC oswa FC/APC?
A: Tcheke etikèt pò a ak kòd patch ki egziste deja yo. Bòt vèt ak yon sifiks "APC" vle di Angle; bòt ble ak "UPC" vle di kontak dwat. Si sistèm nan enplike lazè, analòg / CATV, oswa PON, li gen anpil chans APC. Lè w pa sèten, matche ak sa ki deja enstale olye ke sipoze.
K: Èske FC/APC ka konekte ak FC/UPC?
A: Non. Jeometri fen-figi yo diferan, kidonk kwaze yo lakòz gwo pèt ensèsyon epi li ka domaje tou de figi yo. APC konpayon sèlman ak APC.
K: Èske yon konektè FC se yon sèl-mòd oswa miltimòd?
A: Li kapab swa, men FC se pi souvan yon sèl-mòd, yo itilize sou tès, telecom, lazè, ak lyen optik presizyon. Multimode FC egziste men li pa komen nan nouvo enstalasyon yo.
K: Èske FC pi bon pase LC?
A: Ni se inivèsèl pi bon. Akoupman file FC la adapte pou tès ak koneksyon ki gen tandans vibrasyon-; Ferrule kontra enfòmèl ant 1.25 mm LC a adapte transceivers ak panno ki gen gwo -dansite. Koresponn ak konektè a ak pò a ak anviwònman an.
K: Kisa mwen ta dwe tcheke anvan kòmande FC-pou-LC patch cords?
A: Konfime Polonè a nan chak pwent (epi pa kwaze APC ak UPC), kalite fib, senp kont duplex, dyamèt kab ak jakèt, longè, ak objektif IL/RL - Lè sa a, verifye tou de pò ekipman yo aktyèlman sèvi ak kalite konektè ak polish sa yo.
Konklizyon
Yon konektè fib FC se yon konektè fil ki bati pou koneksyon optik ki estab, ki repete, ki kenbe li enpòtan sou enstriman tès yo, nan sistèm lazè ak detèktè, ak nenpòt kote ekipman ki egziste deja yo te fèt alantou pò FC - menm lè LC ak SC domine nouvo rezo segondè-dansite ak aksè. Chwazi FC lè pò a, sib la pèfòmans, oswa anviwònman an espesyalman mande pou li; rive pou LC pou dansite ak SC/APC pou FTTH.
Anvan ou kòmande, fè chèk rapid ki anpeche pifò pwoblèm yo: konfime tou de pò ekipman yo, poli (UPC oswa APC), kalite fib, dyamèt kab la, ak kle adaptè a, epi mande pou yon rapò tès sou nenpòt bagay ki bay enstriman mizik oswa refleksyon -lyen sansib. Jwenn sa yo dwat devan se sa ki kenbe pèt ensèsyon, pèt retounen, ak pri rivork desann.
